公開番号2025112530
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024006806
出願日2024-01-19
発明の名称出力装置
出願人東芝テック株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類G06F 3/12 20060101AFI20250725BHJP(計算;計数)
要約【課題】大きなディスプレイがなくてもネットワークの全体図を出力することができる出力装置を提供すること。
【解決手段】一実施形態の出力装置は、第1ノード及び複数の第2ノードで構成されるネットワークにおける第1ノードとしての出力装置である。出力装置は、パケットの送信元ノードに対応する第1頂点、送信元ノードのパケット送信先である送信先ノードに対応する第2頂点、及び第1頂点を始点とし、かつ第2頂点を終点とする辺を含む有向グラフの出力指示を受け付ける受付部と、出力指示に応じて、第1ノードを送信元ノードに対応付けた第1有向グラフを出力する出力部と、を備える。
【選択図】図13
特許請求の範囲【請求項１】
第１ノード及び複数の第２ノードで構成されるネットワークにおける前記第１ノードとしての出力装置であって、
パケットの送信元ノードに対応する第１頂点、前記送信元ノードのパケット送信先である送信先ノードに対応する第２頂点、及び前記第１頂点を始点とし、かつ前記第２頂点を終点とする辺を含む有向グラフの出力指示を受け付ける受付部と、
前記出力指示に応じて、前記第１ノードを前記送信元ノードに対応付けた第１有向グラフを出力する出力部と、
を備えた、出力装置。
続きを表示（約 350 文字）【請求項２】
前記出力装置は、プリンタであり、
前記出力部は、前記第１有向グラフを紙出力する、
請求項１記載の出力装置。
【請求項３】
前記出力部は、前記出力指示に応じて、前記複数の第２ノードの各々を前記送信元ノードに対応付けた複数の第２有向グラフを更に出力し、
前記出力部は、前記第１有向グラフ、及び前記複数の第２有向グラフの各々を、個別に紙出力する、
請求項２記載の出力装置。
【請求項４】
前記出力装置は、モバイルプリンタである、
請求項２記載の出力装置。
【請求項５】
前記出力装置は、電子値札又は電卓であり、
前記出力部は、前記第１有向グラフを画面出力する、
請求項１記載の出力装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、出力装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
メッシュネットワークを構成するプリンタ等の出力装置がある。これらのプリンタが構成するメッシュネットワークの全体図をユーザに出力するための手法として、全体図をディスプレイに表示する手法がある。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１１３１３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述の手法では、大きなディスプレイがなければ、ネットワークの全体図を表示することができない。
【０００５】
本発明の実施形態が解決しようとする課題は、大きなディスプレイがなくてもネットワークの全体図を出力することができる出力装置を提供することである。
【課題を解決するための手段】
【０００６】
一実施形態において、出力装置は、第１ノード及び複数の第２ノードで構成されるネットワークにおける上記第１ノードとしての出力装置である。上記出力装置は、パケットの送信元ノードに対応する第１頂点、上記送信元ノードのパケット送信先である送信先ノードに対応する第２頂点、及び上記第１頂点を始点とし、かつ上記第２頂点を終点とする辺を含む有向グラフの出力指示を受け付ける受付部と、上記出力指示に応じて、上記第１ノードを上記送信元ノードに対応付けた第１有向グラフを出力する出力部と、を備える。
【図面の簡単な説明】
【０００７】
図１は、実施形態に係る出力装置が構成するメッシュネットワークの一例を示すブロック図である。
図２は、実施形態に係る出力装置のハードウェア構成の一例を示すブロック図である。
図３は、実施形態に係る出力装置の機能構成の一例を示すブロック図である。
図４は、実施形態に係る出力装置がオペレーションパネルに表示する画面の一例を示す図である。

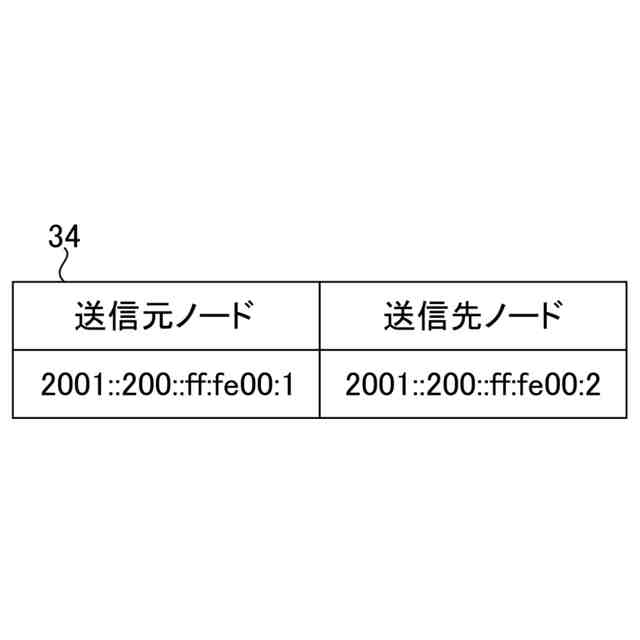

図５は、実施形態に係る出力装置が記憶するルーティングテーブルのデータ構造の一例を示す図である。
図６は、実施形態に係る出力装置における出力処理の一例を示すフローチャートである。

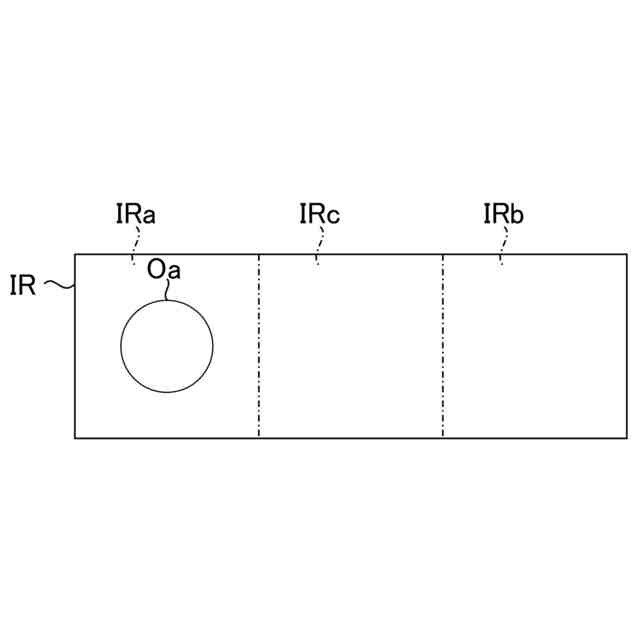

図７は、実施形態に係る出力装置における出力処理で描画領域に描画する情報の一例を示す図である。
図８は、実施形態に係る出力装置における出力処理で描画領域に描画する情報の一例を示す図である。
図９は、実施形態に係る出力装置における出力処理で描画領域に描画する情報の一例を示す図である。
図１０は、実施形態に係る出力装置における出力処理で描画領域に描画する情報の一例を示す図である。
図１１は、実施形態に係る出力装置における出力処理で描画領域に描画する情報の一例を示す図である。
図１２は、実施形態に係る出力装置における出力処理で描画領域に描画する情報の一例を示す図である。
図１３は、実施形態に係る出力装置における出力処理に基づく、メッシュネットワークの全体図に対応する全体有向グラフの一例を示す図である。
図１４は、変形例に係る代表出力装置が記憶するルーティングテーブルのデータ構造の一例を示す図である。
図１５は、変形例に係る代表出力装置における出力処理の一例を示すフローチャートである。
【発明を実施するための形態】
【０００８】
以下、実施形態に係る出力装置について、図面を用いて説明する。
１．構成
まず、実施形態に係る出力装置の構成について説明する。
【０００９】
１．１メッシュネットワーク
図１は、実施形態に係る出力装置が構成するメッシュネットワークの構成の一例を示すブロック図である。
【００１０】
メッシュネットワーク１は、構成要素として複数のノードによって構成される。メッシュネットワーク１は、対象ノードが外部のネットワークと通信する際に、他のノードを介してデータを通信するネットワークである。
（【００１１】以降は省略されています）
