公開番号2025115831
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024010510
出願日2024-01-26
発明の名称RFIDタグ及び物品管理方法
出願人TOPPANホールディングス株式会社
代理人個人,個人,個人,個人
主分類G06K 19/07 20060101AFI20250731BHJP(計算;計数)
要約【課題】剥離による不正使用を防止できるようにしたRFIDタグを提供する。
【解決手段】ICチップと、電磁誘導により電力を生成するアンテナとを基材上に配置するようにしたRFIDタグであって、前記アンテナを構成する線路のうち、隣接して配置された少なくとも2本以上の配線に対して対向するように、温度に応じて導電性が変化する導電性変化部材が配置される。
【選択図】図1
特許請求の範囲【請求項１】
ＩＣチップと、電磁誘導により電力を生成するアンテナとを基材上に配置するようにしたＲＦＩＤタグであって、
前記アンテナを構成する線路のうち、隣接して配置された少なくとも２本以上の配線に対して対向するように、温度に応じて導電性が変化する導電性変化部材が配置される
ようにしたＲＦＩＤタグ。
続きを表示（約 490 文字）【請求項２】
前記導電性変化部材は、前記アンテナの一箇所に配置されるようにした請求項１に記載のＲＦＩＤタグ。
【請求項３】
前記導電性変化部材は、前記アンテナにおいて異なる複数の位置に配置されるようにした請求項１に記載のＲＦＩＤタグ。
【請求項４】
前記導電性変化部材は、前記アンテナの全面を覆うように配置されるようにした請求項１に記載のＲＦＩＤタグ。
【請求項５】
前記導電性変化部材は、温度に応じて導電性が変化するとともに、色が変化するようにした請求項１に記載のＲＦＩＤタグ。
【請求項６】
基材上に、ＩＣチップと、電磁誘導により電力を生成するアンテナとを配置するとともに、前記アンテナを構成する線路のうち、隣接して配置された少なくとも２本以上の配線に対して対向するように、温度に応じて導電性が変化する導電性変化部材が配置されたＲＦＩＤタグを用い、
前記ＲＦＩＤタグを物品に取り付け、外部から熱が印加されたことに応じて前記導電性変化部材の導電性が変化する
ようにした物品管理方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＲＦＩＤタグ及び物品管理方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
ＲＦＩＤ（Radio frequency identifier）タグは、ラベル内にＩＣチップやアンテナ等のインレイが埋め込まれており、リーダ／ライタに対して近距離無線通信を行うことで、情報のやり取りを行う。ＲＦＩＤタグを用いた商品管理システムでは、複数の商品のそれぞれに対してＲＦＩＤタグが貼り付けられ、これら複数の商品の情報をリーダ／ライタを用いて一括して読み込むことができる。また、特許文献１には、温度変化で共振特性を変化させることで、温度検出を行うものが開示されている。
ＲＦＩＤタグを用いた商品管理システムでは、例えば、ＲＦＩＤタグを商品から引き剥がして他の偽造品に付け替えられてしまうような不正を防止できることが望ましい。
【０００３】
ここで、正規品であることを表すラベルを、粘着剤によって正規の商品にとりつけることで、正規品であるか否かを識別できるような仕組みがある。このようなラベルの基材としては例えば紙が用いられる。このよう不正防止の仕組みを導入したとしても、ラベルに熱を加えることで、ラベルを商品から剥がしやすくなり、別の物品に貼り付けられる場合が考えられる。そこで、このようなラベルの不正剥離を防止するために、ラベルにスリットを設けることがある。ラベルにスリットを設けておくと、ラベルを物品から剥がす際に、ラベル自体が容易に破損することで、偽造品に付け替えて貼り付けることを防止することが可能である。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－１５７４８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、ＲＦＩＤタグが正規品から引き剥がされて他の物品に取り付けられてしまうことを防止するために、上述したラベルのように、ＲＦＩＤタグにスリットを設けることが考えられる。しかしながら、ラベルは、紙等が基材として用いられているため、ラベルを物品から剥離した際に容易に破損されるが、ＲＦＩＤタグは、インレイの材質としてＰＥＴ（ポリエチレンテレフタレート）等が用いられているため、紙よりも強度が高い。そのため、ＲＦＩＤタグにスリットを設けたとしても、ＲＦＩＤタグを物品から引き剥がした際に、必ずしも容易には破損されない。そのため、ＲＦＩＤタグにスリットを設けることでは、不正利用を防止することは容易ではない。
【０００６】
上述の課題を鑑み、本発明は、剥離による不正使用を防止できるようにしたＲＦＩＤタグ及び物品管理方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一態様は、ＩＣチップと、電磁誘導により電力を生成するアンテナとを基材上に配置するようにしたＲＦＩＤタグであって、前記アンテナを構成する線路のうち、隣接して配置された少なくとも２本以上の配線に対して対向するように、温度に応じて導電性が変化する導電性変化部材が配置されるようにしたＲＦＩＤタグである。
【０００８】
本発明の一態様は、基材上に、ＩＣチップと、電磁誘導により電力を生成するアンテナとを配置するとともに、前記アンテナを構成する線路のうち、隣接して配置された少なくとも２本以上の配線に対して対向するように、温度に応じて導電性が変化する導電性変化部材が配置されたＲＦＩＤタグを用い、前記ＲＦＩＤタグを物品に取り付け、外部から熱が印加されたことに応じて前記導電性変化部材の導電性が変化するようにした物品管理方法である。
【発明の効果】
【０００９】
本発明によれば、アンテナにおいて隣接して配置された少なくとも２本以上の配線に対して対向するように、導電性変化部材が設けられる。これにより、加熱するとＲＦＩＤタグが通信不能になり、ＲＦＩＤタグを不正剥離して、他の商品に付け替えることを防止できる。
【図面の簡単な説明】
【００１０】

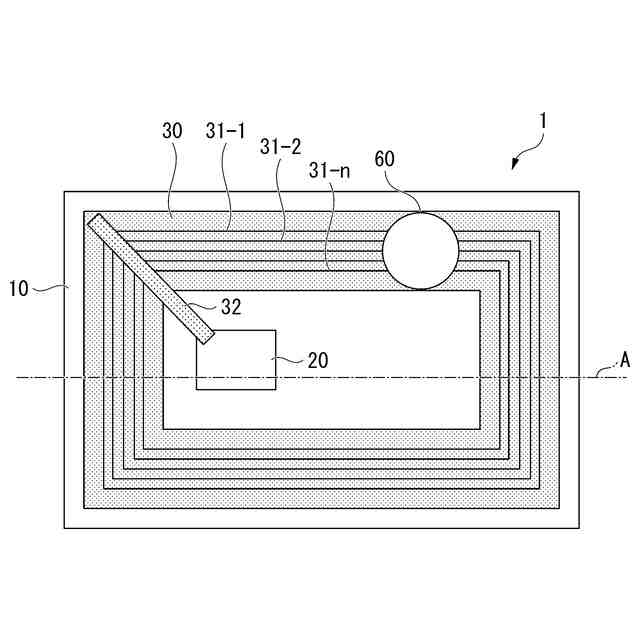

本発明の第１の実施形態にかかるＲＦＩＤタグの説明に用いる平面図である。
本発明の第１の実施形態にかかるＲＦＩＤタグの説明に用いる断面図である。

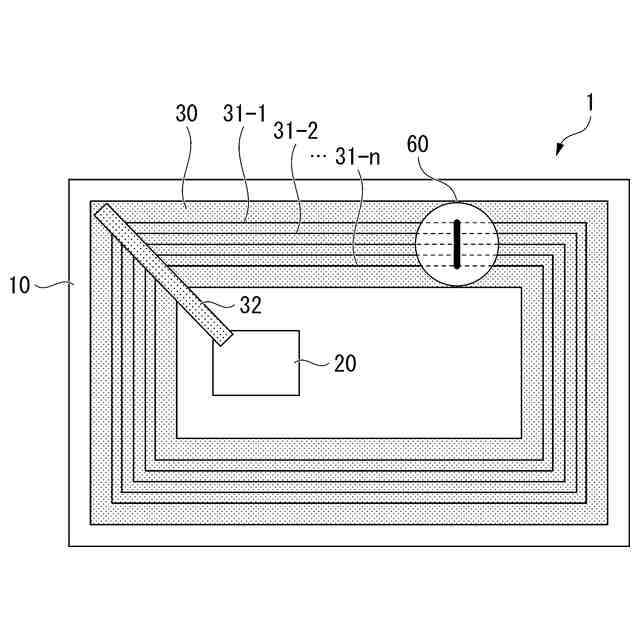

本発明の第１の実施形態にかかるＲＦＩＤタグの説明図である。

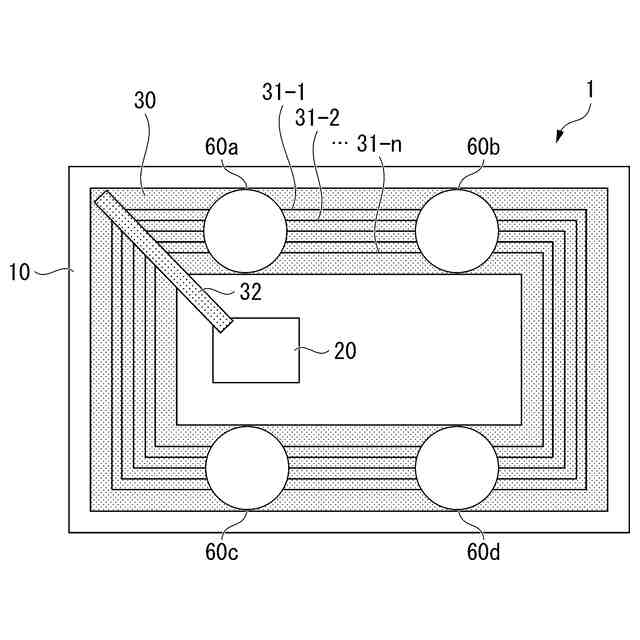

本発明の第１の実施形態にかかるＲＦＩＤタグの変形例の説明図である。
本発明の第１の実施形態にかかるＲＦＩＤタグの変形例の説明図である。
本発明の第２の実施形態にかかるＲＦＩＤタグの説明に用いる平面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
