公開番号2025122284
公報種別公開特許公報(A)
公開日2025-08-21
出願番号2024017611
出願日2024-02-08
発明の名称SI再送信方法およびSI再送信装置
出願人住友電気工業株式会社
代理人弁理士法人ワンディ-IPパ-トナ-ズ
主分類H04N 21/2362 20110101AFI20250814BHJP(電気通信技術)
要約【課題】複数チャンネルのうちの一部のチャンネルのコンテンツを再送信するシステムにおけるSI信号の送出に関する優れた機能を実現する。
【解決手段】SI再送信方法は、共同ヘッドエンド局により配信される複数のチャンネルのコンテンツのうちの一部の前記チャンネルのコンテンツを再送信することが可能な参加局に設けられるSI再送信装置、におけるSI再送信方法であって、前記複数のチャンネルの第1SI信号を含むIPパケットを受信するステップと、前記IPパケットから前記第1SI信号を取得するステップと、前記第1SI信号に含まれるNITを書き換える書き換え処理を行うステップと、前記書き換え処理後の第2SI信号を含むIPパケットを送信するステップとを含む。
【選択図】図2
特許請求の範囲【請求項１】
共同ヘッドエンド局により配信される複数のチャンネルのコンテンツのうちの一部の前記チャンネルのコンテンツを再送信することが可能な参加局に設けられるＳＩ再送信装置、におけるＳＩ再送信方法であって、
前記複数のチャンネルのＳＩ（ＳｅｒｖｉｃｅＩｎｆｏｒｍａｔｉｏｎ）信号である第１ＳＩ信号を含むＩＰパケットを受信するステップと、
受信した前記ＩＰパケットから前記第１ＳＩ信号を取得するステップと、
取得した前記第１ＳＩ信号に含まれるＮＩＴ（ＮｅｔｗｏｒｋＩｎｆｏｒｍａｔｉｏｎＴａｂｌｅ）を書き換える書き換え処理を行うステップと、
前記書き換え処理後の前記ＳＩ信号である第２ＳＩ信号を含むＩＰパケットを送信するステップとを含む、ＳＩ再送信方法。
続きを表示（約 550 文字）【請求項２】
複数のチャンネルのＳＩ信号である第１ＳＩ信号を含むＩＰパケットを受信する受信部と、
前記受信部により受信された前記ＩＰパケットから前記第１ＳＩ信号を取得する取得部と、
前記取得部により取得された前記第１ＳＩ信号に含まれるＮＩＴを書き換えることにより第２ＳＩ信号を生成する処理部と、
前記処理部により生成された前記第２ＳＩ信号を含むＩＰパケットを送信する送信部とを備える、ＳＩ再送信装置。
【請求項３】
前記ＮＩＴは、前記複数のチャンネルの選局情報を含み、
前記処理部は、前記第１ＳＩ信号に含まれるＮＩＴの前記選局情報を書き換えることにより前記第２ＳＩ信号を生成する、請求項２に記載のＳＩ再送信装置。
【請求項４】
前記処理部は、前記選局情報における一部の前記チャンネルの情報を削除することにより、前記複数のチャンネルのうちの一部の前記チャンネルのＳＩ信号である前記第２ＳＩ信号を生成する、請求項３に記載のＳＩ再送信装置。
【請求項５】
前記処理部は、前記選局情報に前記複数のチャンネルとは異なるチャンネルの情報を追加することにより前記第２ＳＩ信号を生成する、請求項３または請求項４に記載のＳＩ再送信装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ＳＩ再送信方法およびＳＩ再送信装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、放送されるコンテンツを、ＩＰマルチキャスト網を介してリアルタイムで加入者宅へ配信する、いわゆるＩＰ再送信サービスが普及し始めている。たとえば、特許文献１（特開２０２０－１０１９９号公報）には、以下のようなＩＰ再送信装置が開示されている。すなわち、ＩＰ再送信装置は、アンテナから受信した複数チャンネルのデジタル放送信号を、ＩＰマルチキャスト網を介して複数の受信機へ再送信するＩＰ再送信システムにおいて用いられるＩＰ再送信装置であって、前記デジタル放送信号からＳＩ情報を取り出して、ヘッダ情報の一部にＳＩ識別値が付与されたパケットに前記ＳＩ情報を格納し、該パケットを放送ストリームとともに、或いは放送ストリームとは別に前記ＩＰマルチキャスト網へ送出する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１０１９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
複数チャンネルのうちの一部のチャンネルのコンテンツを再送信するシステムにおけるＳＩ（ＳｅｒｖｉｃｅＩｎｆｏｒｍａｔｉｏｎ）信号の送出に関して、特許文献１に記載の技術を越えた優れた機能を実現することが可能な技術が望まれる。
【０００５】
本開示は、上述の課題を解決するためになされたもので、その目的は、複数チャンネルのうちの一部のチャンネルのコンテンツを再送信するシステムにおけるＳＩ信号の送出に関する優れた機能を実現することが可能なＳＩ再送信方法およびＳＩ再送信装置を提供することである。
【課題を解決するための手段】
【０００６】
本開示のＳＩ再送信方法は、共同ヘッドエンド局により配信される複数のチャンネルのコンテンツのうちの一部の前記チャンネルのコンテンツを再送信することが可能な参加局に設けられるＳＩ再送信装置、におけるＳＩ再送信方法であって、前記複数のチャンネルのＳＩ信号である第１ＳＩ信号を含むＩＰパケットを受信するステップと、受信した前記ＩＰパケットから前記第１ＳＩ信号を取得するステップと、取得した前記第１ＳＩ信号に含まれるＮＩＴ（ＮｅｔｗｏｒｋＩｎｆｏｒｍａｔｉｏｎＴａｂｌｅ）を書き換える書き換え処理を行うステップと、前記書き換え処理後の前記ＳＩ信号である第２ＳＩ信号を含むＩＰパケットを送信するステップとを含む。
【０００７】
本開示の一態様は、このような特徴的な処理をステップとするＳＩ再送信方法として実現され得るだけでなく、かかる特徴的な処理のステップをコンピュータに実行させるためのプログラムとして実現され得る。また、本開示の一態様は、ＳＩ再送信装置の一部または全部を実現する半導体集積回路として実現され得たり、ＳＩ再送信装置を含むシステムとして実現され得る。
【発明の効果】
【０００８】
本開示によれば、複数チャンネルのうちの一部のチャンネルのコンテンツを再送信するシステムにおけるＳＩ信号の送出に関する優れた機能を実現することができる。
【図面の簡単な説明】
【０００９】
図１は、本開示の第１の実施の形態に係る放送システムの構成を示す図である。

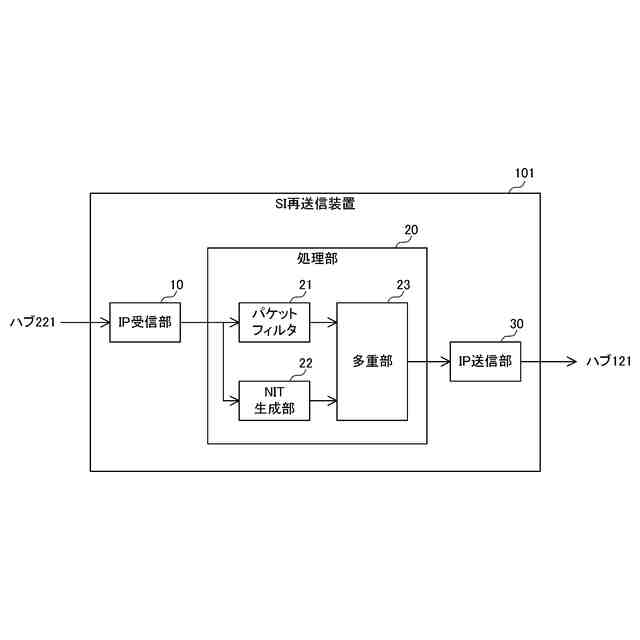

図２は、本開示の第１の実施の形態に係るＳＩ再送信装置の構成を示す図である。
図３は、本開示の第１の実施の形態に係るＳＩ再送信装置がＳＩ信号Ｓａ２を送信する際の動作手順の一例を定めたフローチャートである。

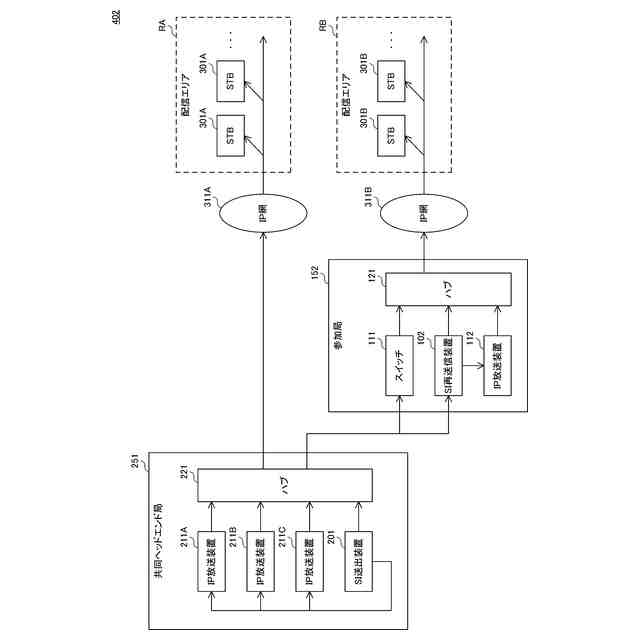

図４は、本開示の第２の実施の形態に係る放送システムの構成を示す図である。
図５は、本開示の第２の実施の形態に係るＳＩ再送信装置の構成を示す図である。
【発明を実施するための形態】
【００１０】
最初に、本開示の実施形態の内容を列記して説明する。
（１）本開示の実施の形態に係るＳＩ再送信方法は、共同ヘッドエンド局により配信される複数のチャンネルのコンテンツのうちの一部の前記チャンネルのコンテンツを再送信することが可能な参加局に設けられるＳＩ再送信装置、におけるＳＩ再送信方法であって、前記複数のチャンネルのＳＩ信号である第１ＳＩ信号を含むＩＰパケットを受信するステップと、受信した前記ＩＰパケットから前記第１ＳＩ信号を取得するステップと、取得した前記第１ＳＩ信号に含まれるＮＩＴを書き換える書き換え処理を行うステップと、前記書き換え処理後の前記ＳＩ信号である第２ＳＩ信号を含むＩＰパケットを送信するステップとを含む。
（【００１１】以降は省略されています）
