公開番号2025122530
公報種別公開特許公報(A)
公開日2025-08-21
出願番号2024018094
出願日2024-02-08
発明の名称コイル装置及びアクチュエータ
出願人住友電工プリントサーキット株式会社,住友電気工業株式会社
代理人弁理士法人深見特許事務所
主分類H01F 17/04 20060101AFI20250814BHJP(基本的電気素子)
要約【課題】配線の巻回部における巻き数や重ねて配置されるプリント配線板の枚数を増やすことなく推力を向上可能なコイル装置を提供する。
【解決手段】コイル装置は、コイル体と、強磁性体層とを備えている。コイル体は、コイル体の厚さ方向において、第1面と第1面の反対面である第2面とを有する。コイル体は、少なくとも1つのプリント配線板を有する。プリント配線板は、ベースフィルムと配線とを有する。ベースフィルムは、ベースフィルムの厚さ方向において、第1主面と第1主面の反対面である第2主面とを有する。配線は、第1主面及び第2主面の少なくともいずれかの上に配置されており、かつ平面視において渦巻き状に巻回されている巻回部を有する。強磁性体層は、第1面及び第2面のいずれかにのみ配置されている。
【選択図】図3
特許請求の範囲【請求項１】
コイル体と、
強磁性体層とを備え、
前記コイル体は、前記コイル体の厚さ方向において、第１面と前記第１面の反対面である第２面とを有し、
前記コイル体は、少なくとも１つのプリント配線板を有し、
前記プリント配線板は、ベースフィルムと、配線とを有し、
前記ベースフィルムは、前記ベースフィルムの厚さ方向において、第１主面と前記第１主面の反対面である第２主面とを有し、
前記配線は、前記第１主面及び前記第２主面の少なくともいずれかの上に配置されており、かつ平面視において渦巻き状に巻回されている巻回部を有し、
前記強磁性体層は、前記第１面及び前記第２面のいずれかにのみ配置されている、コイル装置。
続きを表示（約 630 文字）【請求項２】
前記強磁性体層は、強磁性体材料で形成されているめっき層である、請求項１に記載のコイル装置。
【請求項３】
前記めっき層は、電解めっき層である、請求項２に記載のコイル装置。
【請求項４】
前記強磁性体材料は、ニッケルを含む、請求項３に記載のコイル装置。
【請求項５】
接着層をさらに有し、
前記強磁性体層は、前記接着層を介在させて前記第１面及び前記第２面のいずれかにのみ貼付されている、請求項１に記載のコイル装置。
【請求項６】
前記強磁性体層は、強磁性体材料で形成されている板状体である、請求項５に記載のコイル装置。
【請求項７】
前記強磁性体材料は、フェライト又はマルテンサイトを含む鉄系合金である、請求項６に記載のコイル装置。
【請求項８】
前記強磁性体層は、樹脂層と、前記樹脂層に含まれ、かつ強磁性体材料で形成されているフィラーで構成されている、請求項１に記載のコイル装置。
【請求項９】
前記樹脂層は、ソルダレジスト層である、請求項８に記載のコイル装置。
【請求項１０】
磁石と、
請求項１から請求項９のいずれか１項に記載の前記コイル装置とを備え、
前記コイル装置では、前記第２面のみに前記強磁性体層が配置され、
前記磁石は、前記第１面と対向配置されている、アクチュエータ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コイル装置及びアクチュエータに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
例えば特開２０２１－１７４７９４号公報（特許文献１）には、コイル装置が記載されている。特許文献１に記載のコイル装置は、プリント配線板を有している。プリント配線板は、ベースフィルムと、配線とを有している。ベースフィルムは、第１主面と第１主面の反対面である第２主面とを有している。第１主面及び第２主面は、ベースフィルムの厚さ方向における端面をなしている。配線は、第１主面上に配置されており、かつ平面視において渦巻き状に巻回されている第１巻回部と、第２主面上に配置されており、かつ平面視において渦巻き状に巻回されている第２巻回部とを有している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１７４７９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のコイル装置は、例えば、アクチュエータに用いることが可能である。アクチュエータは、第１主面と対向するように配置されている磁石を有している。アクチュエータでは、配線に流れる電流と磁石からの磁束とが相互作用することにより、推力が発生する。
【０００５】
上記の推力は、巻回部における配線の巻き数を増やす又は重ねて配置されるプリント配線板の枚数を増やすことにより向上する。しかしながら、巻回部における配線の巻き数を増やすことにより、配線が長くなり（配線の電気抵抗値が大きくなり）、コイル装置の消費電力が大きくなる。また、巻回部における配線の巻き数を増やすことにより、コイル装置の平面寸法が大きくなる。さらに、重ねて配置されるプリント配線板の枚数を増やすことにより、コイル装置の高さ寸法が大きくなってしまう。
【０００６】
本開示は、上記のような従来技術の問題点に鑑みてなされたものである。本開示は、配線の巻回部における巻き数や重ねて配置されるプリント配線板の枚数を増やすことなく推力を向上可能なコイル装置を提供する。
【課題を解決するための手段】
【０００７】
本開示のコイル装置は、コイル体と、強磁性体層とを備える。コイル体は、コイル体の厚さ方向において、第１面と第１面の反対面である第２面とを有する。コイル体は、少なくとも１つのプリント配線板を有する。プリント配線板は、ベースフィルムと、配線とを有する。ベースフィルムは、ベースフィルムの厚さ方向において、第１主面と第１主面の反対面である第２主面とを有する。配線は、第１主面及び第２主面の少なくともいずれかの上に配置されており、かつ平面視において渦巻き状に巻回されている巻回部を有する。強磁性体層は、第１面及び第２面のいずれかにのみ配置されている。
【発明の効果】
【０００８】
本開示のコイル装置によると、配線の巻回部における巻き数や重ねて配置されるプリント配線板の枚数を増やすことなく推力を向上可能である。
【図面の簡単な説明】
【０００９】

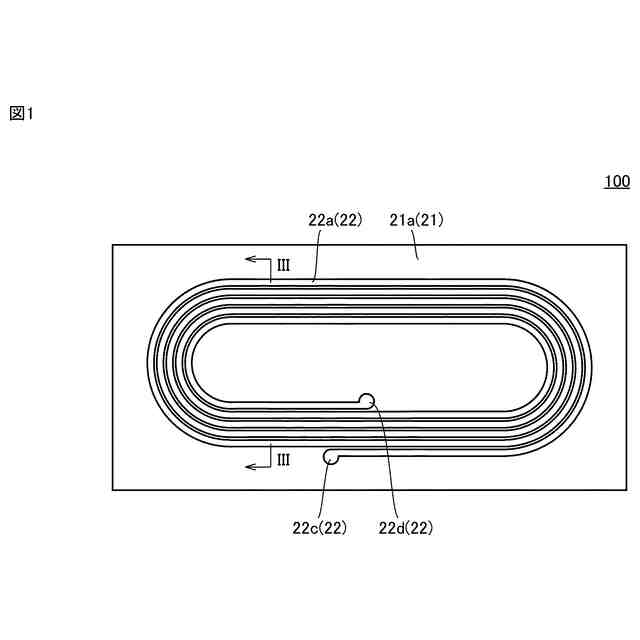

図１は、コイル装置１００の第１平面図である。
図２は、図１とは反対側から見たコイル装置１００の第２平面図である。

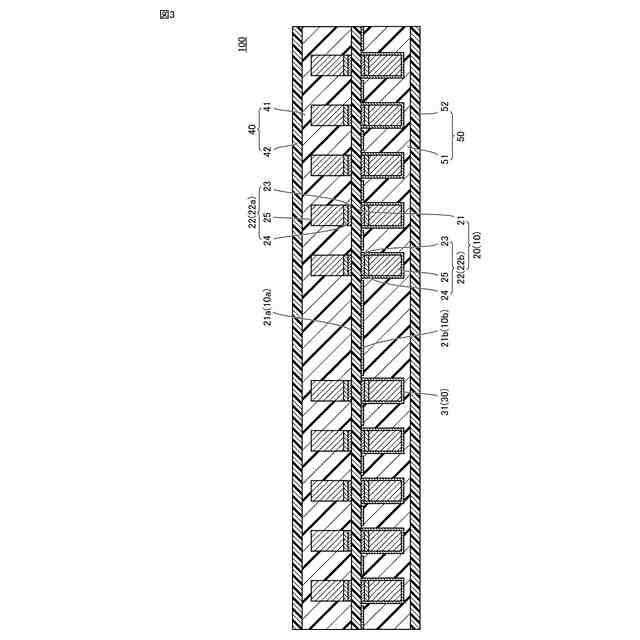

図３は、図１中のＩＩＩ－ＩＩＩにおける断面図である。

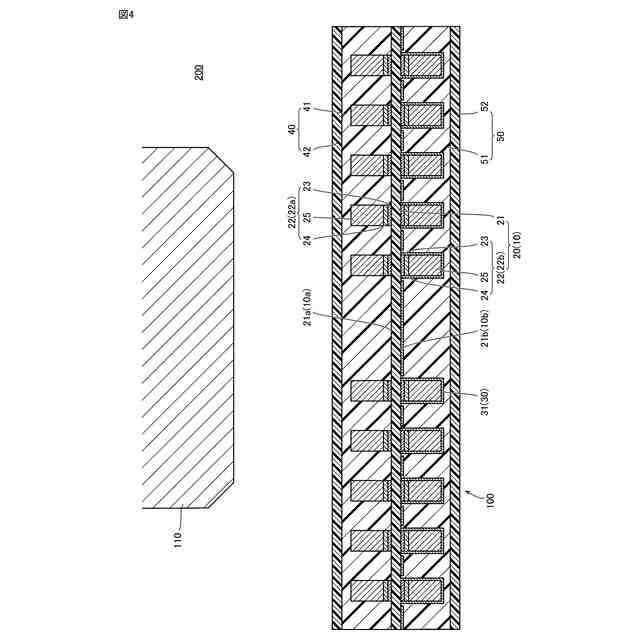

図４は、コイル装置１００を用いたアクチュエータ２００の模式的な断面図である。

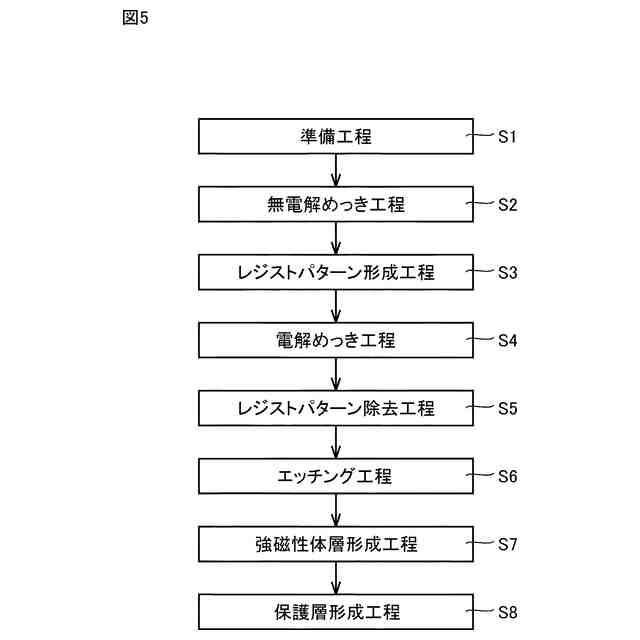

図５は、コイル装置１００の製造工程図である。

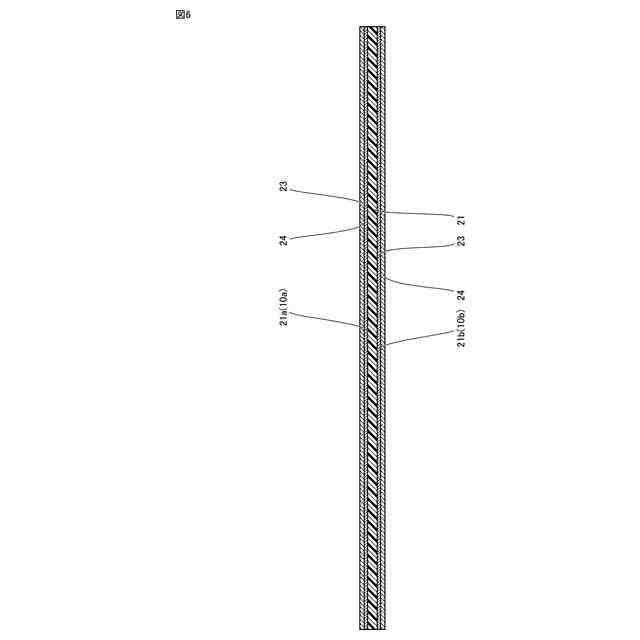

図６は、無電解めっき工程Ｓ２を説明する断面図である。

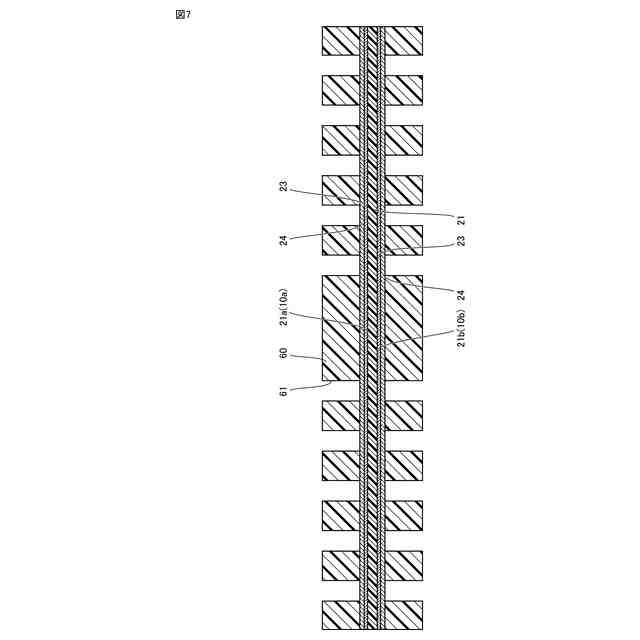

図７は、レジストパターン形成工程Ｓ３を説明する断面図である。

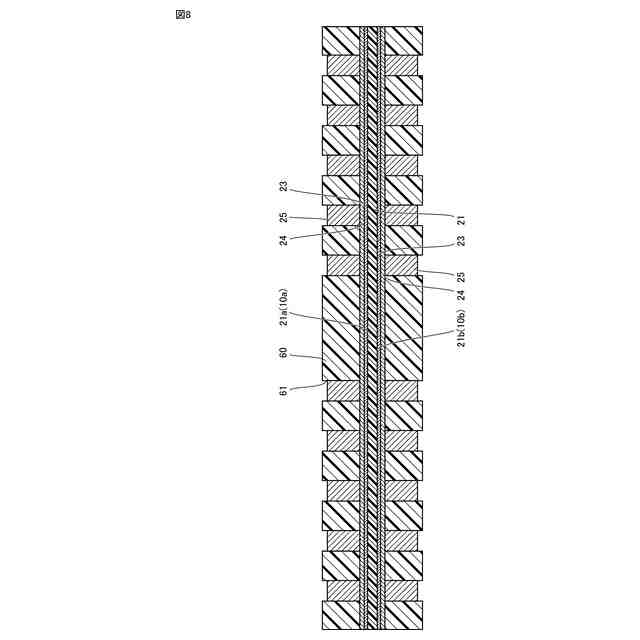

図８は、電解めっき工程Ｓ４を説明する断面図である。
図９は、レジストパターン除去工程Ｓ５を説明する断面図である。
図１０は、エッチング工程Ｓ６を説明する断面図である。
図１１は、強磁性体層形成工程Ｓ７を説明する断面図である。
図１２は、変形例１に係るコイル装置１００の断面図である。
図１３は、変形例２に係るコイル装置１００の断面図である。
図１４は、変形例３に係るコイル装置１００の断面図である。

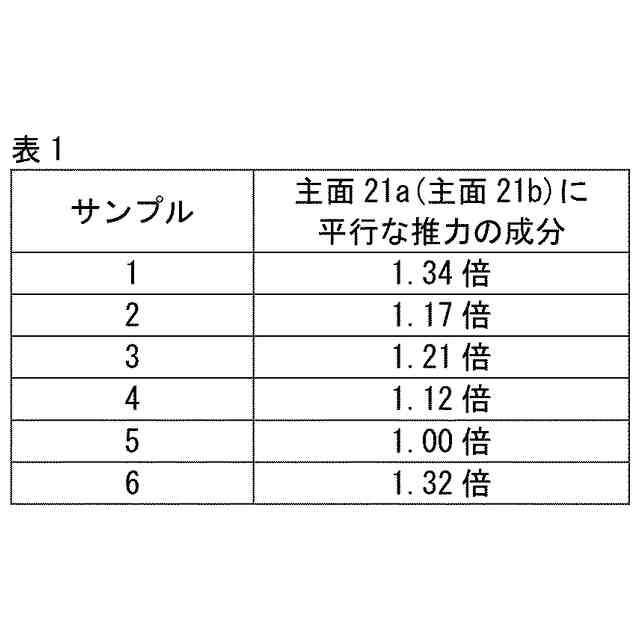

図１５は、コイル装置１００の効果を説明するための第１説明図である。
図１６は、コイル装置１００の効果を説明するための第２説明図である。
【発明を実施するための形態】
【００１０】
［本開示の実施形態の説明］
まず、本開示の実施態様を列記して説明する。
（【００１１】以降は省略されています）
