公開番号2025127479
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2025076815,2024204259
出願日2025-05-02,2016-12-09
発明の名称表示システム、移動体、画像処理装置、および表示装置
出願人京セラ株式会社
代理人個人,個人,個人,個人
主分類H04N 7/18 20060101AFI20250822BHJP(電気通信技術)
要約【課題】移動体の外部領域の映像を表示する技術の利便性を向上させる。
【解決手段】表示システムは、車両に備えられる表示装置と、前記車両の右後方又は左後方の対象物であって、前記車両との距離が所定の距離未満である前記対象物に対応するマーカーを、前記表示装置に表示させる制御部とを備える。

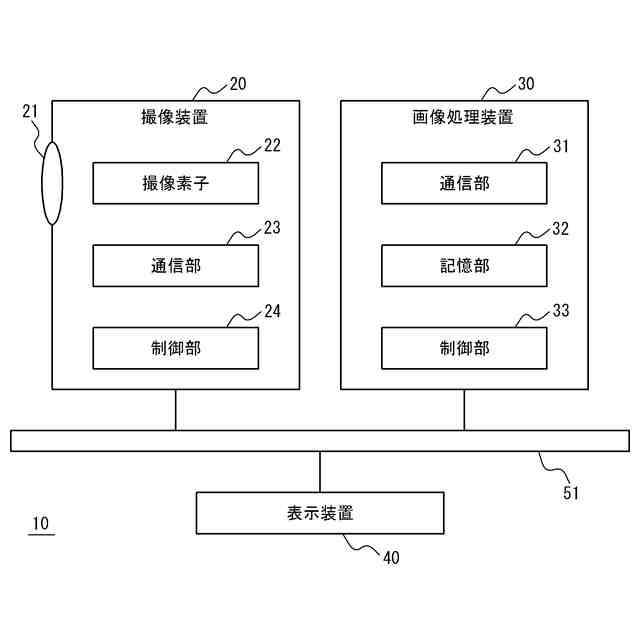

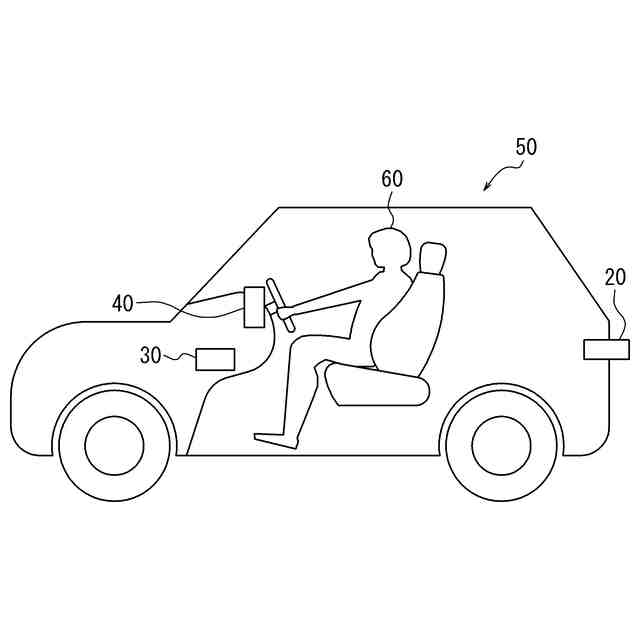

【選択図】図1
特許請求の範囲【請求項１】

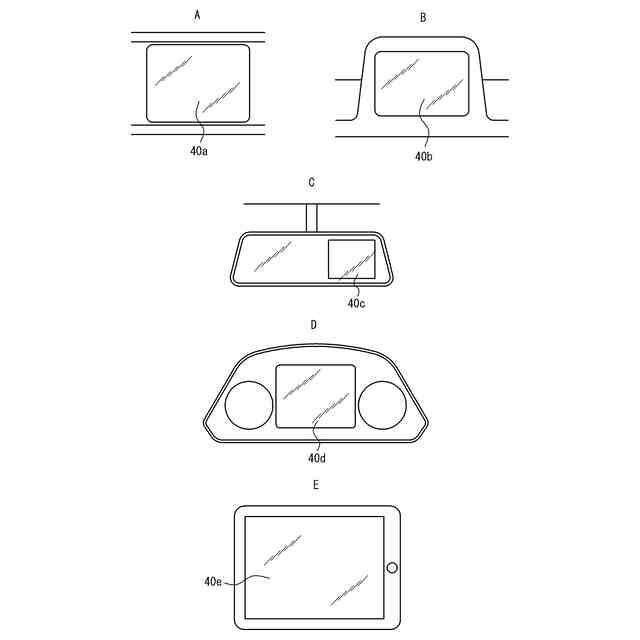

車両に備えられる表示装置と、
前記車両の右後方又は左後方の対象物であって、前記車両との距離が所定の距離未満である前記対象物に対応するマーカーを、前記表示装置に表示させる制御部と
を備える表示システム。
続きを表示（約 930 文字）【請求項２】

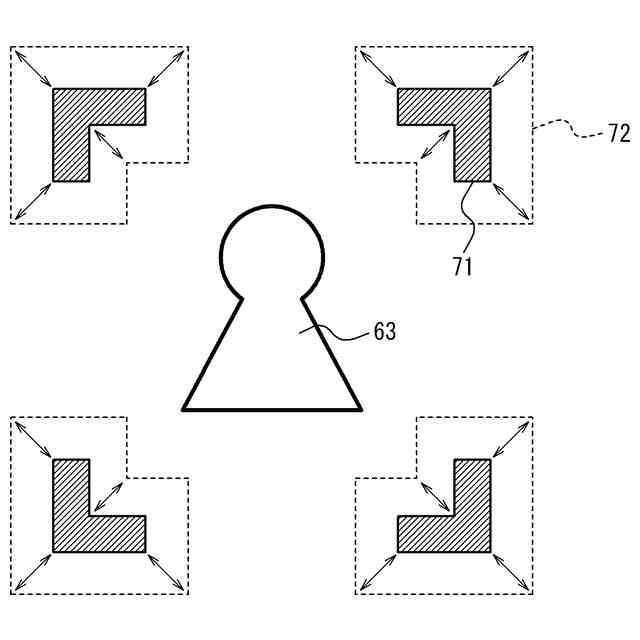

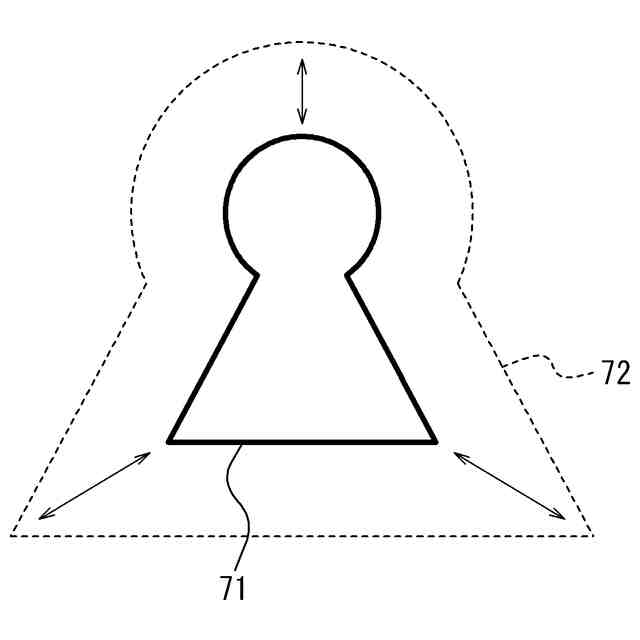

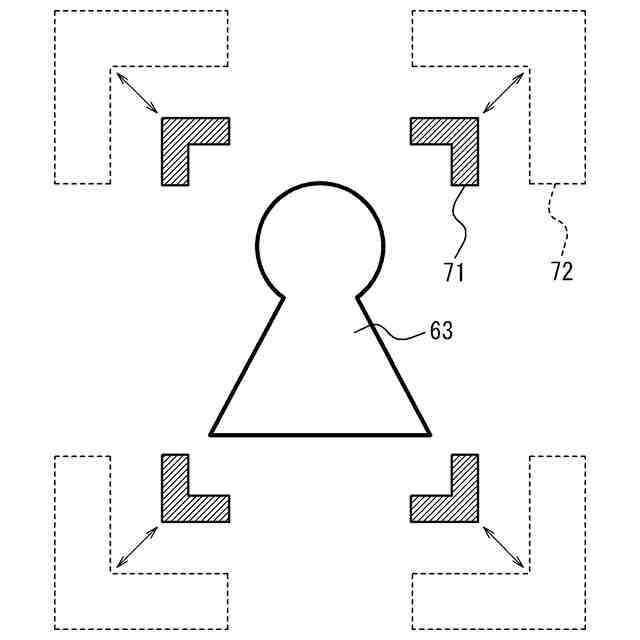

前記制御部は、前記車両と前記対象物との距離に応じて前記マーカーの表示態様を変更する、請求項１に記載の表示システム。
【請求項３】
前記表示態様は、前記マーカーの幅である、請求項２に記載の表示システム。
【請求項４】

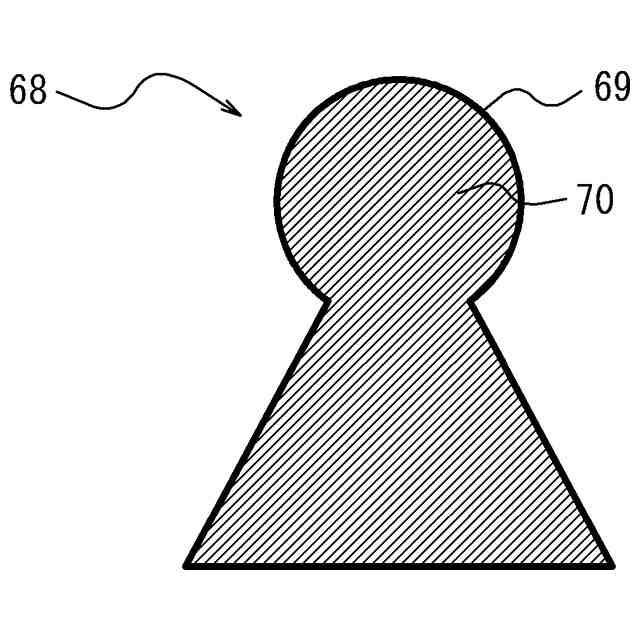

前記表示装置は、前記車両を表す俯瞰図を表示し、
前記制御部は、前記車両を基準とした前記対象物の位置と対応させて前記俯瞰図に前記マーカーを表示させる、請求項１に記載の表示システム。
【請求項５】
前記車両の移動速度を取得可能であり、
前記制御部は、前記車両と前記対象物との間の距離が減少する場合であって、前記車両の移動速度が所定の基準値未満である場合に、前記対象物が前記車両に近づいていることを示す前記マーカーを前記表示装置に表示させる、請求項１に記載の表示システム。
【請求項６】
前記車両の後方を撮像する撮像装置をさらに備え、

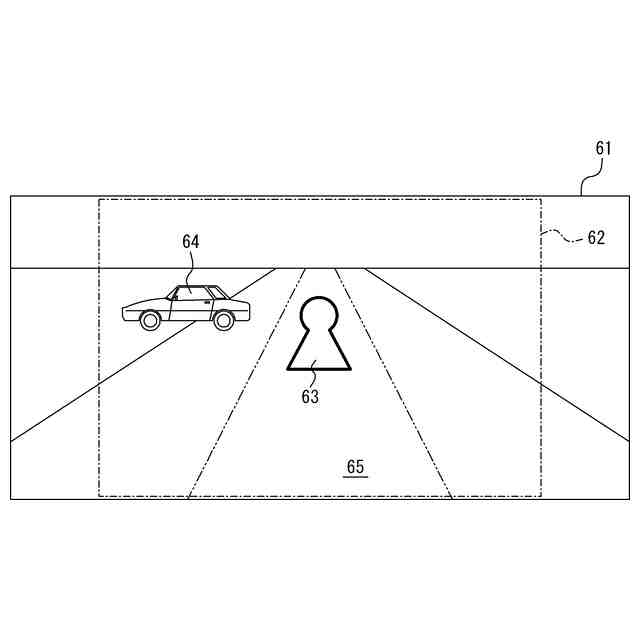

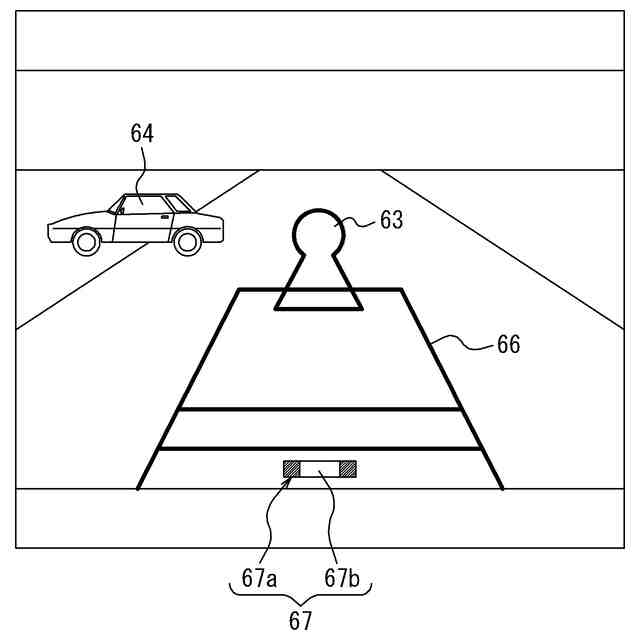

前記表示装置は、前記撮像装置が撮像領域を撮像した第１映像の一部である第２映像を表示し、
前記制御部は、前記車両の右後方又は左後方の前記撮像領域内であって、前記第２映像の外側に対象物を検出し、前記車両と前記対象物との距離が所定の距離未満であり、前記車両と前記対象物が接触する可能性があると判定した場合に、前記表示装置に前記マーカーを表示させる、
請求項１から４の何れか一項に記載の表示システム。
【請求項７】
請求項１から６の何れか一項に記載の表示システムを備える、移動体。
【請求項８】
車両に搭載される画像処理装置であって、
前記車両の右後方又は左後方の対象物であって、前記車両との距離が所定の距離未満である前記対象物に対応するマーカーを、表示装置に表示させる制御部を備える画像処理装置。
【請求項９】
車両の後方を撮像した映像を取得する通信部と、
前記車両の右後方又は左後方の対象物であって、前記車両との距離が所定の距離未満である前記対象物に対応するマーカーを、前記映像上に表示させる制御部と
を備える表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表示システム、移動体、画像処理装置、および表示装置に関する。
続きを表示（約 920 文字）【背景技術】
【０００２】
従来、例えば車両等の移動体の外部領域の映像を表示する技術が知られている。例えば、特許文献１には、車両に備えられたカメラの映像を表示するモニタへの電源供給を制御する技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－４０１１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来、移動体の外部領域の映像を表示する技術について改善の余地があった。
【０００５】
本開示は、移動体の外部領域の映像を表示する技術の利便性を向上させる画像処理装置、撮像装置、表示装置、および表示システムに関する。
【課題を解決するための手段】
【０００６】
本開示の一実施形態に係る表示システムは、車両に備えられる表示装置と、前記車両の右後方又は左後方の対象物であって、前記車両との距離が所定の距離未満である前記対象物に対応するマーカーを、前記表示装置に表示させる制御部と、を備える。
【０００７】
本開示の一実施形態に係る移動体は、上記表示システムを備える。
【０００８】
本開示の一実施形態に係る画像処理装置は、車両に搭載される画像処理装置であって、前記車両の右後方又は左後方の対象物であって、前記車両との距離が所定の距離未満である前記対象物に対応するマーカーを、表示装置に表示させる制御部を備える。
【０００９】
本開示の一実施形態に係る表示装置は、車両の後方を撮像した映像を取得する通信部と、前記車両の右後方又は左後方の対象物であって、前記車両との距離が所定の距離未満である前記対象物に対応するマーカーを、前記映像上に表示させる制御部とを備える。
【発明の効果】
【００１０】
本開示の一実施形態に係る画像処理装置、撮像装置、表示装置、および表示システムよれば、移動体の外部領域の映像を表示する技術の利便性が向上する。
【図面の簡単な説明】
（【００１１】以降は省略されています）
