公開番号2025134298
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2024032123
出願日2024-03-04
発明の名称受電監視装置、受電監視システム及び受電監視方法
出願人河村電器産業株式会社
代理人個人,個人,個人,個人
主分類H04Q 9/00 20060101AFI20250909BHJP(電気通信技術)
要約【課題】監視対象装置と受電監視装置とを接続する所定の通信経路の状態が悪化したとしても、継続して監視対象装置を監視することができる受電監視装置、受電監視システム及び受電監視方法を提供する。
【解決手段】受電監視装置は、監視対象装置に関する第1のデータを、第1の通信経路を用いて、監視対象装置から受信する第1の通信部と、監視対象装置に関する第2のデータを、第1の通信経路とは異なる第2の通信経路を用いて、監視対象装置から受信する第2の通信部と、第1の通信経路の通信状態が、第1の判定部が第1の条件を満たすと判定するまでは、第1の通信経路を用いて、第1のデータを、第1の通信部に受信させ、第1の判定部が第1の条件を満たしたと判定した場合には、第2の通信経路を用いて、第2のデータを、第2の通信部に受信させる制御部と、第1のデータまたは第2のデータを、管理装置に送信するデータ送信部と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
監視対象装置および管理装置と通信する受電監視装置であって、
前記監視対象装置に関する第１のデータを、第１の通信経路を用いて、前記監視対象装置から受信する第１の通信部と、
前記監視対象装置に関する第２のデータを、前記第１の通信経路とは異なる第２の通信経路を用いて、前記監視対象装置から受信する第２の通信部と、
前記第１の通信経路の通信状態が、第１の条件を満たすか否かについて判定する第１の判定部と、
前記第１の判定部が前記第１の条件を満たすと判定するまでは、前記第１の通信経路を用いて、前記第１のデータを、前記第１の通信部に受信させ、前記第１の判定部が前記第１の条件を満たしたと判定した場合には、前記第２の通信経路を用いて、前記第２のデータを、前記第２の通信部に受信させる制御部と、
前記第１のデータまたは前記第２のデータを、前記管理装置に送信するデータ送信部と、
を備える受電監視装置。
続きを表示（約 2,000 文字）【請求項２】

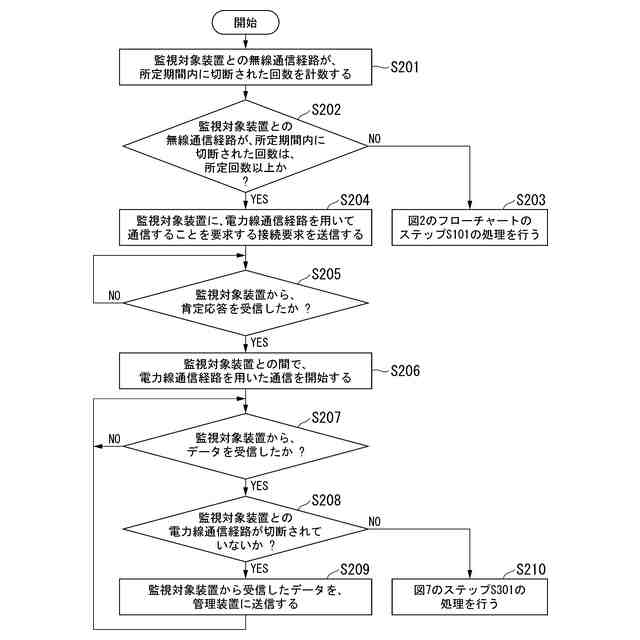

前記第１の判定部は、前記第１の通信経路を用いた通信において、第１の期間内に第１の回数以上の接続要求が、前記受電監視装置と前記監視対象装置との間で発生した場合に、前記第１の条件を満たすと判定する
請求項１に記載の受電監視装置。
【請求項３】
前記制御部は、前記第２の通信部が受信する前記第２のデータのデータ量を、前記第１の通信部が受信する前記第１のデータのデータ量よりも少なくする
請求項１又は２に記載の受電監視装置。
【請求項４】
前記監視対象装置に関する第３のデータを、前記第１の通信経路または前記第２の通信経路とは異なる第３の通信経路を用いて、前記監視対象装置から受信する第３の通信部と、
前記第２の通信経路の通信状態が、第２の条件を満たすか否かについて判定する第２の判定部と、
前記第２の判定部が前記第２の条件を満たしたと判定した場合に、前記受電監視装置と前記監視対象装置とが前記第３の通信経路で接続されているか否かを検出する検出部と、
とを備え、
前記データ送信部は、前記受電監視装置と前記監視対象装置とが前記第３の通信経路で接続されていることが検出されていない場合には、前記受電監視装置と前記監視対象装置とを前記第３の通信経路で接続することを要求する要求信号を、前記管理装置に送信し、
前記制御部は、前記受電監視装置と前記監視対象装置とが前記第３の通信経路で接続されていることを検出した場合には、前記第３の通信経路を用いて、前記第３のデータを、前記第３の通信部に受信させる
請求項１に記載の受電監視装置。
【請求項５】
前記第２の判定部は、前記第２の通信経路を用いた通信において、第２の期間内に第２の回数以上の接続要求が、前記受電監視装置と前記監視対象装置との間で発生した場合に、前記第２の条件を満たすと判定する
請求項４に記載の受電監視装置。
【請求項６】
前記第１の通信経路は、無線通信を用いた通信経路であり、
前記第２の通信経路は、電力線通信を用いた通信経路であり、
前記第３の通信経路は、有線通信を用いた通信経路である
請求項４又は５に記載の受電監視装置。
【請求項７】

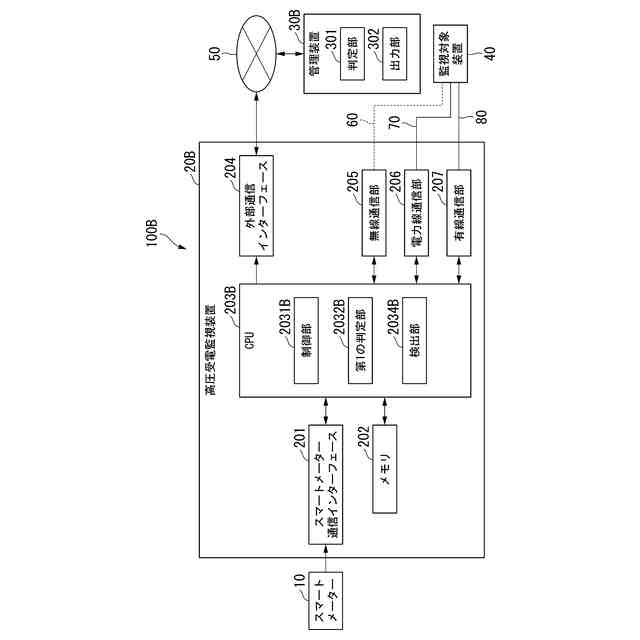

監視対象装置、管理装置、受電監視装置を備える受電監視システムであって、
前記管理装置は、
前記監視対象装置に関する第１のデータを、前記受電監視装置から所定期間、受信していないか判定する判定部と、
前記第１のデータを、前記受電監視装置から前記所定期間、受信していないと判定された場合に、前記受電監視装置と前記監視対象装置とを有線通信で接続することを要求する出力部と、
を備え、
前記受電監視装置は、
前記第１のデータを、第１の通信経路を用いて、前記監視対象装置から受信する第１の通信部と、
前記監視対象装置に関する第２のデータを、前記有線通信を用いて、前記監視対象装置から受信する第２の通信部と、
前記受電監視装置と前記監視対象装置とが前記有線通信で接続されているか否かを検出する検出部と、
前記受電監視装置と前記監視対象装置とが前記有線通信で接続されていると判定されるまでは、前記第１の通信経路を用いて、前記第１のデータを、前記第１の通信部に受信させ、前記受電監視装置と前記監視対象装置とが前記有線通信で接続されていると判定された場合には、前記有線通信を用いて、前記第２のデータを、前記第２の通信部に受信させる制御部と、
前記第１のデータまたは前記第２のデータを、前記管理装置に送信するデータ送信部と、
を備える受電監視システム。
【請求項８】
監視対象装置および管理装置と通信する受電監視装置が用いる受電監視方法であって、
前記監視対象装置に関する第１のデータを、第１の通信経路を用いて、前記監視対象装置から受信する第１の通信工程と、
前記監視対象装置に関する第２のデータを、前記第１の通信経路とは異なる第２の通信経路を用いて、前記監視対象装置から受信する第２の通信工程と、
前記第１の通信経路の通信状態が、第１の条件を満たすか否かについて判定する第１の判定工程と、
前記第１の条件を満たすと判定するまでは、前記第１の通信経路を用いて、前記第１のデータを受信し、前記第１の条件を満たしたと判定した場合には、前記第２の通信経路を用いて、前記第２のデータを受信する制御工程と、
前記第１のデータまたは前記第２のデータを、前記管理装置に送信するデータ送信工程と、
を有する受電監視方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、受電監視装置、受電監視システム及び受電監視方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、高圧受電監視装置と、その高圧受電監視装置が監視する監視対象装置である負荷、蓄電池、発電設備が、通信可能なように接続し、監視対象装置で測定されるデータを、監視対象装置から、高圧受電監視装置を介して、管理者が使用する管理装置に送信して、監視対象装置の状態を、管理者が把握する監視システムが知られている（特許文献１参照）。
【０００３】
また、従来、電力の需要家の施設内に設けられる監視対象装置である負荷、蓄電池、発電設備を、ローカルエリアネットワークで接続し、監視対象装置で測定されるデータを、管理者が使用する管理装置に送信して、監視対象装置の状態を、管理者が把握する監視システムが知られている（特許文献２参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－００９８６４号公報
特開２０１９－１６５５８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１や特許文献２で開示されている監視システムでは、監視対象装置と、その監視対象装置を監視する監視装置とを、ローカルエリアネットワークで接続しており、そのローカルエリアネットワークとして、有線接続などの配線の敷設が必要ない無線通信が用いられる。しかし、監視対象装置を監視するために、無線通信を用いる場合、無線環境の悪化や電波の干渉により、無線通信を継続することができなくなり、監視対象装置の状態の監視を継続できなくなる場合があった。
【０００６】
本発明は、このような状況に鑑みてなされたものであり、監視対象装置と受電監視装置とを接続する所定の通信経路の状態が悪化したとしても、継続して監視対象装置を監視することができる受電監視装置、受電監視システム及び受電監視方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
（１）本発明の一態様は、監視対象装置および管理装置と通信する受電監視装置であって、前記監視対象装置に関する第１のデータを、第１の通信経路を用いて、前記監視対象装置から受信する第１の通信部と、前記監視対象装置に関する第２のデータを、前記第１の通信経路とは異なる第２の通信経路を用いて、前記監視対象装置から受信する第２の通信部と、前記第１の通信経路の通信状態が、第１の条件を満たすか否かについて判定する第１の判定部と、前記第１の判定部が前記第１の条件を満たすと判定するまでは、前記第１の通信経路を用いて、前記第１のデータを、前記第１の通信部に受信させ、前記第１の判定部が前記第１の条件を満たしたと判定した場合には、前記第２の通信経路を用いて、前記第２のデータを、前記第２の通信部に受信させる制御部と、前記第１のデータまたは前記第２のデータを、前記管理装置に送信するデータ送信部と、を備える受電監視装置である。
【０００８】
（２）本発明の一態様は、上記（１）に記載の受電監視装置であって、前記第１の判定部は、前記第１の通信経路を用いた通信において、第１の期間内に第１の回数以上の接続要求が、前記受電監視装置と前記監視対象装置との間で発生した場合に、前記第１の条件を満たすと判定するものである。
【０００９】

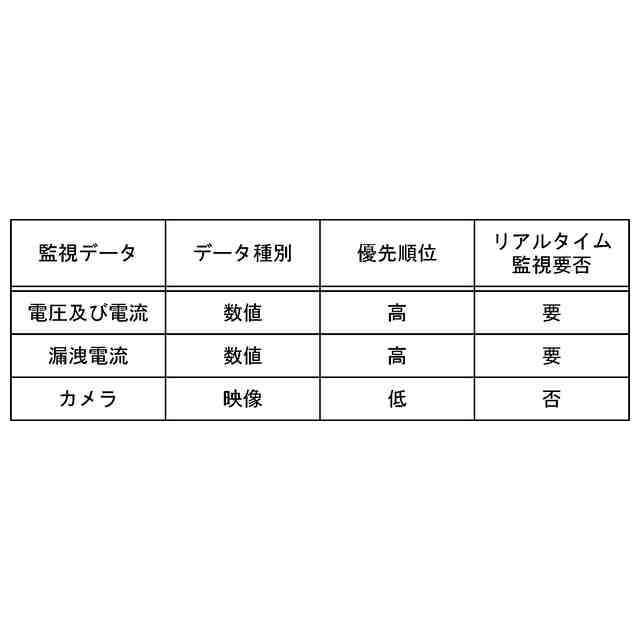

（３）本発明の一態様は、上記（１）又は（２）に記載の受電監視装置であって、前記制御部は、前記第２の通信部が受信する前記第２のデータのデータ量を、前記第１の通信部が受信する前記第１のデータのデータ量よりも少なくするものである。
【００１０】

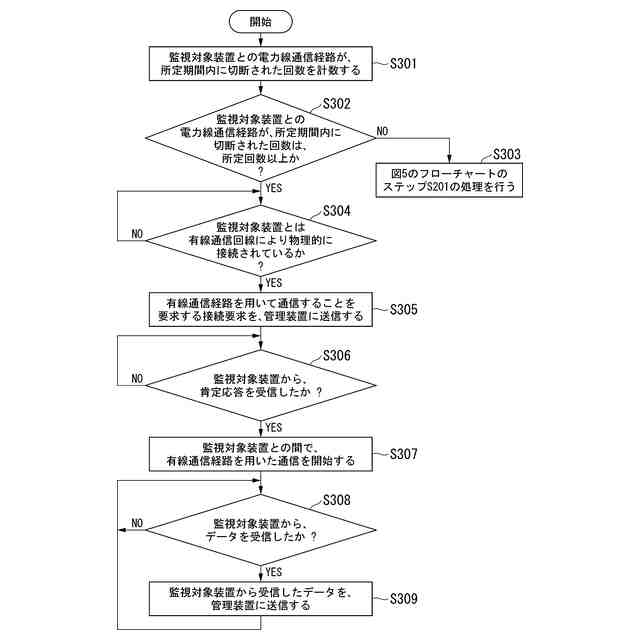

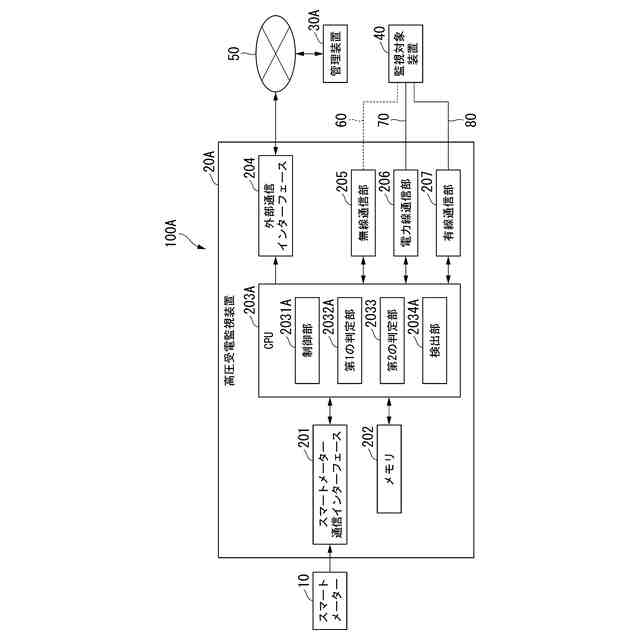

（４）本発明の一態様は、上記（１）に記載の受電監視装置であって、前記監視対象装置に関する第３のデータを、前記第１の通信経路または前記第２の通信経路とは異なる第３の通信経路を用いて、前記監視対象装置から受信する第３の通信部と、前記第２の通信経路の通信状態が、第２の条件を満たすか否かについて判定する第２の判定部と、前記第２の判定部が前記第２の条件を満たしたと判定した場合に、前記受電監視装置と前記監視対象装置とが前記第３の通信経路で接続されているか否かを検出する検出部と、とを備え、前記データ送信部は、前記受電監視装置と前記監視対象装置とが前記第３の通信経路で接続されていることが検出されていない場合には、前記受電監視装置と前記監視対象装置とを前記第３の通信経路で接続することを要求する要求信号を、前記管理装置に送信し、前記制御部は、前記受電監視装置と前記監視対象装置とが前記第３の通信経路で接続されていることを検出した場合には、前記第３の通信経路を用いて、前記第３のデータを、前記第３の通信部に受信させるものである。
（【００１１】以降は省略されています）
