公開番号2025134368
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2024032234
出願日2024-03-04
発明の名称キャッシュサーバおよびコンテンツ配信システム
出願人キオクシア株式会社
代理人弁理士法人スズエ国際特許事務所
主分類G06F 16/172 20190101AFI20250909BHJP(計算;計数)
要約【課題】不揮発性メモリの消耗を抑制できるキャッシュサーバを提供する。
【解決手段】実施形態によれば、キャッシュサーバのプロセッサは、オリジンサーバに保持されているコンテンツのキャッシュとしてストレージデバイスを用いて、コンテンツを要求するクライアントに対して、オリジンサーバから取得したコンテンツを配信する。プロセッサは、ストレージデバイスからのコンテンツの読み出しにおいてエラーが発生した場合、コンテンツの復旧によるキャッシュサーバの配信能力の回復量と、コンテンツの復旧に伴うストレージデバイスに対するデータの書き込みコストとに基づき、コンテンツを復旧するか否かを判断し、コンテンツを復旧すると判定した場合、コンテンツを保持すべき第1残り保持期間と、コンテンツがストレージデバイスから消去されるまでの第2残り保持期間とに基づき、コンテンツの復旧方法を選択する。

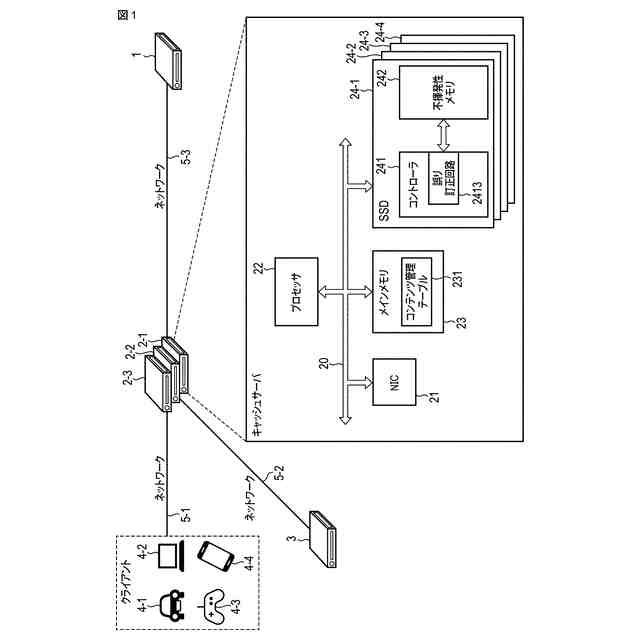

【選択図】図1
特許請求の範囲【請求項１】
コンテンツを保持するオリジンサーバとネットワークを介して接続可能なキャッシュサーバであって、
データの保持可能期間と書き込み回数とが有限である不揮発性メモリと、前記不揮発性メモリを制御するコントローラと、を含むストレージデバイスと、
前記コンテンツを要求するクライアントに対して、前記オリジンサーバから取得した前記コンテンツを配信可能なプロセッサと、
を具備し、
前記ストレージデバイスは、前記オリジンサーバに保持される前記コンテンツをキャッシュすることが可能であり、
前記プロセッサは、
前記ストレージデバイスから前記キャッシュしたコンテンツを読み出す際にエラーが発生した場合、前記コンテンツの復旧による前記キャッシュサーバの配信能力の回復量と、前記コンテンツの復旧に伴う前記ストレージデバイスに対するデータの書き込みコストとに基づき、前記コンテンツを復旧するか否かを判定し、
前記コンテンツを復旧すると判定した場合、前記コンテンツを保持すべき第１残り保持期間と、前記コンテンツが前記ストレージデバイスから消去されるまでの第２残り保持期間とに基づき、前記コンテンツの復旧方法を選択する、
キャッシュサーバ。
続きを表示（約 1,200 文字）【請求項２】
前記プロセッサは、前記キャッシュサーバの配信能力の回復量が前記ストレージデバイスに対するデータの書き込みコストよりも大きい場合、前記コンテンツを復旧すると判断する、請求項１に記載のキャッシュサーバ。
【請求項３】
揮発性メモリを具備し、
前記プロセッサは、
前記第１残り保持期間が前記第２残り保持期間より長い場合、前記コンテンツの復旧データを前記不揮発性メモリに書き込む第１復旧方法を選択し、
前記第１残り保持期間が前記第２残り保持期間と同等、もしくは短い場合、前記復旧データを前記不揮発性メモリに書き込まずに前記揮発性メモリで保持する第２復旧方法を選択する、
請求項１に記載のキャッシュサーバ。
【請求項４】
前記プロセッサは、前記コンテンツに対するアクセス履歴に基づき、前記第１残り保持期間を算出する、請求項１に記載のキャッシュサーバ。
【請求項５】
前記プロセッサは、前記コンテンツの配信業者から指定されている保持期間、または前記キャッシュサーバで指定されている保持期間に基づき、前記第１残り保持期間を算出する、請求項１に記載のキャッシュサーバ。
【請求項６】
前記プロセッサは、前記ストレージデバイスに対する単位時間当たりのデータの書き込み量と、前記ストレージデバイスに対するデータの書き込みに適用されている書き込みアルゴリズムと、に基づき、前記第２残り保持期間を算出する、請求項１に記載のキャッシュサーバ。
【請求項７】
前記プロセッサは、前記コンテンツに対する直近第１期間のアクセス数と、前記ストレージデバイスの容量に占める前記コンテンツの容量の割合と、に基づき、前記コンテンツの配信能力の回復量を算出する、請求項１に記載のキャッシュサーバ。
【請求項８】
前記プロセッサは、前記コンテンツが前記キャッシュサーバに収容されてからの経過時間と、前記ストレージデバイスの容量に占める前記コンテンツの容量の割合と、に基づき、前記コンテンツの配信能力の回復量を算出する、請求項１に記載のキャッシュサーバ。
【請求項９】
前記プロセッサは、前記コンテンツの復旧データのサイズの、前記ストレージデバイスの書き込みサイズまたは消去サイズに対する比と、前記ストレージデバイスの残り書き込み可能回数と、に基づき、前記データの書き込みコストを算出する、請求項１に記載のキャッシュサーバ。
【請求項１０】
前記プロセッサは、前記ストレージデバイスの残り書き込み可能回数を、前記ストレージデバイスの書き込み回数の、前記ストレージデバイスの総書き込み可能回数に対する比として算出する、請求項９に記載のキャッシュサーバ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、キャッシュサーバおよびコンテンツ配信システムに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
近年広く普及している情報配信システムとして、コンテンツデリバリネットワーク（ＣｏｎｔｅｎｔＤｅｌｉｖｅｒｙＮｅｔｗｏｒｋ，ＣＤＮ）が知られている。
【０００３】
ＣＤＮのような情報配信システムでは、オリジンサーバへのアクセスの集中の防止と、コンテンツ配信速度の向上と、を図るために、複数のキャッシュサーバが利用される。
【０００４】
複数のキャッシュサーバの各々は、あるクライアントからリクエストされたコンテンツをオリジンサーバから取得し、取得したコンテンツをこのクライアントに配信すると共に、このキャッシュサーバに含まれるストレージデバイスに保存する。この後、別のクライアントからこのコンテンツをリクエストされた場合、このキャッシュサーバは、ストレージデバイスからこのコンテンツを読み出し、読み出したコンテンツをこの別のクライアントに配信する。
【０００５】
最近では、キャッシュサーバのストレージデバイスとして、ＮＡＮＤ型フラッシュメモリのような不揮発性メモリと、不揮発性メモリを制御するコントローラと、を含むソリッドステートドライブ（ＳＳＤ）が使用され始めている。
【０００６】
ＳＳＤを含むキャッシュサーバは、クライアントからリクエストされたコンテンツの内、事前にＳＳＤの不揮発性メモリに格納したコンテンツをＳＳＤの不揮発性メモリから正常に読み出すことができなかった場合、読み出しエラーではなく、このコンテンツがＳＳＤに元々存在しなかったと判断する場合がある。この場合、キャッシュサーバは、読み出しエラーが発生したコンテンツをオリジンサーバから取得し、取得したコンテンツをクライアントに配信すると共に、読み出しエラーが発生したコンテンツの復旧のために、取得したコンテンツをＳＳＤの不揮発性メモリに書き込む。
【０００７】
しかしながら、不揮発性メモリはその特性からプログラム／イレーズサイクルが進行することにより消耗するため、不揮発性メモリのプログラム／イレーズサイクル数（書き換え回数）には上限があり、そのプログラム／イレーズサイクル数の上限を超えないように不揮発性メモリへの書き込みを制御することが求められる。
【０００８】
このため、不揮発性メモリをキャッシュとして使用するキャッシュサーバにおいては、不揮発性メモリの消耗を抑制できる技術が必要とされている。
【先行技術文献】
【特許文献】
【０００９】
米国特許第９，５５８，０６５号明細書
【発明の概要】
【発明が解決しようとする課題】
【００１０】
本発明の一実施形態が解決しようとする課題は、不揮発性メモリの消耗を抑制できるキャッシュサーバおよびコンテンツ配信システムを提供することである。
【課題を解決するための手段】
（【００１１】以降は省略されています）
