公開番号2025139210
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024038022
出願日2024-03-12
発明の名称反応器規模拡大シミュレータ並びに反応器規模拡大シミュレーション方法
出願人株式会社日立ハイテクソリューションズ
代理人ポレール弁理士法人
主分類G05B 17/02 20060101AFI20250918BHJP(制御;調整)
要約【課題】実験室規模の反応器からプラント規模の反応器に規模を拡大するために好適な反応器規模拡大シミュレータ及びシミュレーション方法を提供する。

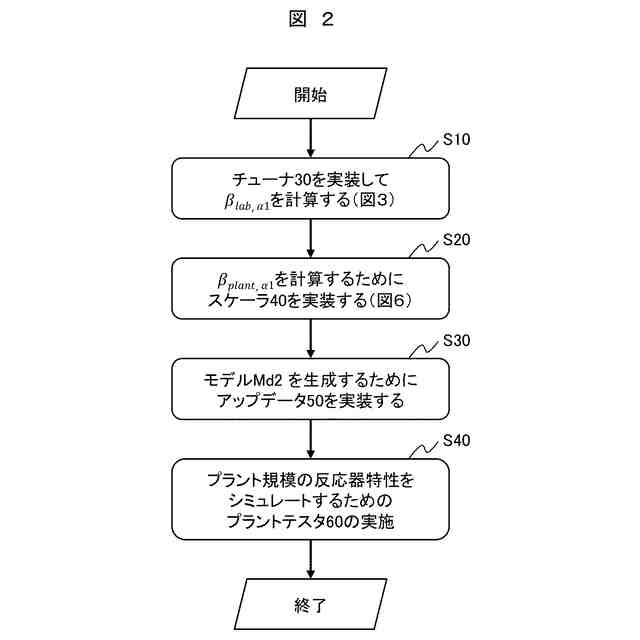

【解決手段】条件αの変化によるプラント特性の変化を算出する反応器規模拡大シミュレータ1は、実験室規模の反応器R1における第1の計測値と実験室規模の反応器の特性を模擬する第1のモデルを用いて、条件α₁で運転するときの実験室規模の反応器のパラメータと、条件α₀で運転するときの実験室規模の反応器のパラメータと、条件α₀で運転するときのプラント規模の反応器のパラメータとから、条件α₁で運転するときのプラント規模の反応器のパラメータを求めるスケーラ、これらのパラメータを用いてプラント規模の反応器の特性を模擬する第2のモデルを生成するアップデータ及び第2のモデルを用いて条件αの変化によるプラント規模の反応器のプラント特性の変化を算出するプラントテスタを備える。

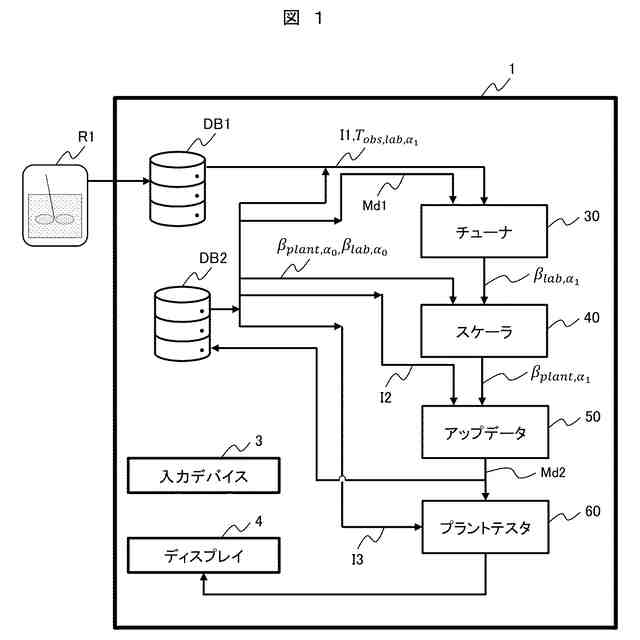

【選択図】図1
特許請求の範囲【請求項１】
条件αの変化によるプラント特性の変化を算出する反応器規模拡大シミュレータであって、
実験室規模の反応器における第１の計測値と、前記実験室規模の反応器の特性を模擬する第１のモデルを用いて、前記実験室規模の反応器を条件α
１
で運転するときの前記実験室規模の反応器のパラメータβ
ｌａｂ、α１
を計算するチューナと、
前記チューナで求めたパラメータβ
ｌａｂ、α１
と、前記実験室規模の反応器を条件α
０
で運転するときの前記実験室規模の反応器のパラメータβ
ｌａｂ、α０
と、プラント規模の反応器を条件α
０
で運転するときの前記プラント規模の反応器のパラメータβ
plant、α０
とから、前記プラント規模の反応器を条件α
１
で運転するときの前記プラント規模の反応器のパラメータβ
plant、α１
を求めるスケーラと、
前記のパラメータβ
ｌａｂ、α１
、β
ｌａｂ、α０
、β
plant、α０
、β
plant、α１

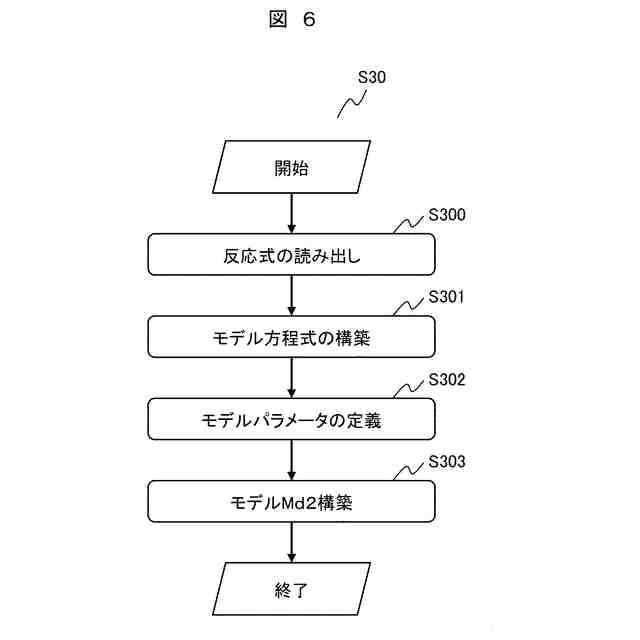

を用いて前記プラント規模の反応器の特性を模擬する第２のモデルを生成するアップデータと、
前記プラント規模の反応器の特性を模擬する第２のモデルを用いて、条件αの変化による前記プラント規模の反応器のプラント特性の変化を算出するプラントテスタを備えることを特徴とする反応器規模拡大シミュレータ。
続きを表示（約 2,400 文字）【請求項２】
請求項１に記載の反応器規模拡大シミュレータであって、

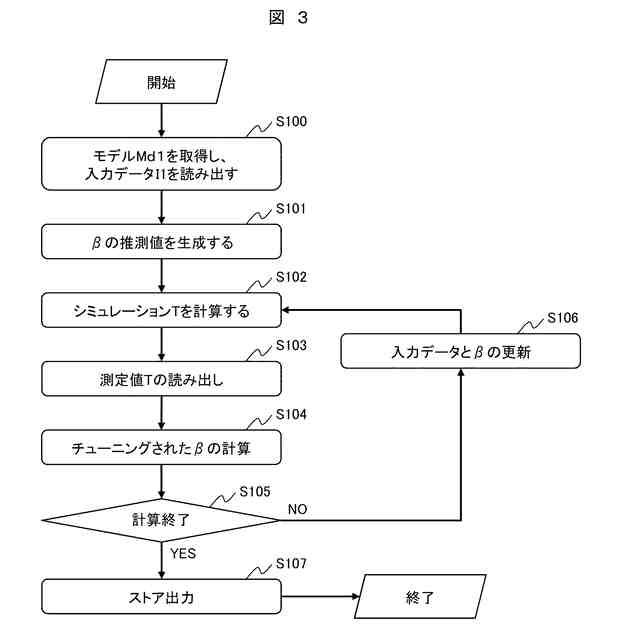

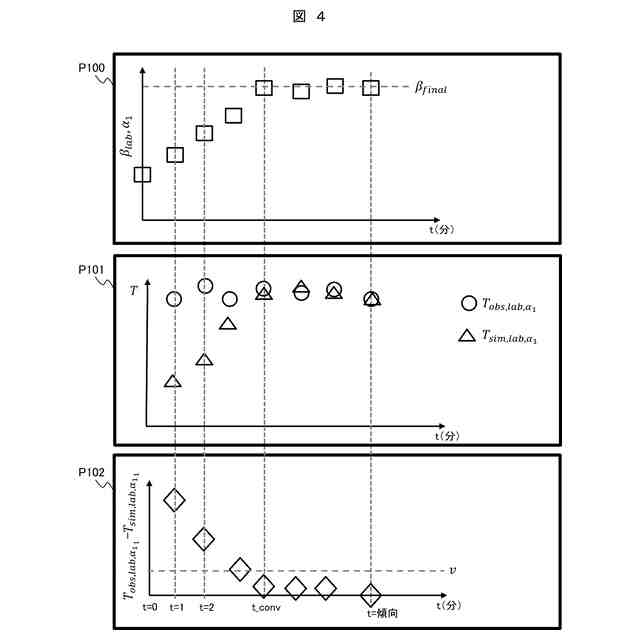

前記チューナは、前記第１の計測値と、前記第１のモデルが与える出力の差分に応じて前記第１のモデルの特性をチューニングし前記実験室規模の反応器のパラメータβ
ｌａｂ、α１
を計算することを特徴とする反応器規模拡大シミュレータ。
【請求項３】
請求項１に記載の反応器規模拡大シミュレータであって、
前記条件α
０
は現状運転における既存の条件であり、前記条件α
１
は新規運転における未知の条件であることを特徴とする反応器規模拡大シミュレータ。
【請求項４】
請求項１に記載の反応器規模拡大シミュレータであって、

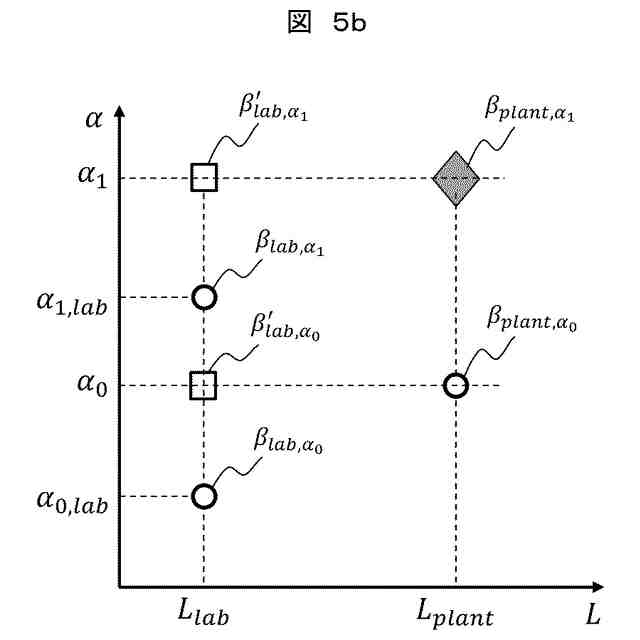

前記スケーラは、前記実験室規模の反応器とプラント規模の反応器のスケール比率に対する前記条件α
０
におけるパラメータ比の勾配を求め、前記条件α
１
におけるパラメータβ
ｌａｂ、α１
と前記勾配とからパラメータβ
plant、α１
を算出する第１の手法を実施することを特徴とする反応器規模拡大シミュレータ。
【請求項５】
請求項４に記載の反応器規模拡大シミュレータであって、

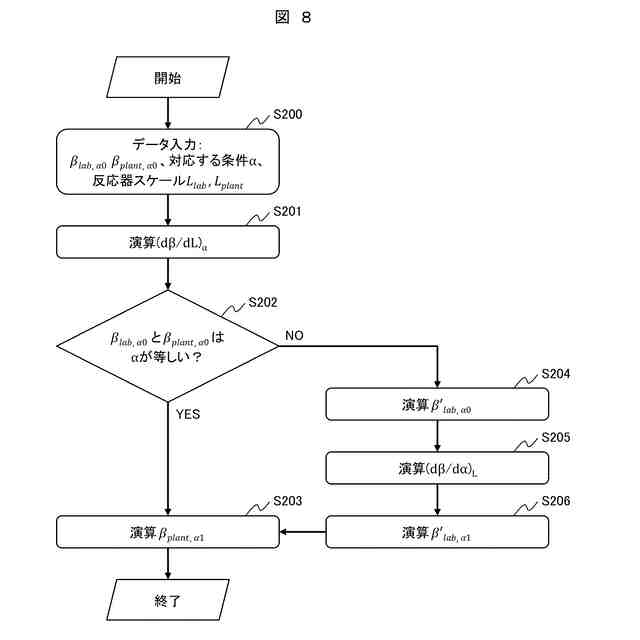

前記スケーラは、前記条件αの差分に対する前記パラメータの差分の比率に応じて、前記条件α
０
におけるパラメータを修正し、パラメータ修正を反映した前記勾配を用いて前記条件α
１
におけるパラメータβ
plant、α１
を算出する第２の手法を実施することを特徴とする反応器規模拡大シミュレータ。
【請求項６】
請求項５に記載の反応器規模拡大シミュレータであって、
前記スケーラは、前記第１の手法と前記第２の手法を切り替え実施できることを特徴とする反応器規模拡大シミュレータ。
【請求項７】
請求項１に記載の反応器規模拡大シミュレータであって、
反応器規模拡大シミュレータは、さらに
実験室規模の反応器における第１の計測値と、前記実験室規模の反応器の特性を模擬する前処理用の第１のモデルを用いて、前記実験室規模の反応器を条件α
０
で運転するときの前記実験室規模の反応器のパラメータβ
ｌａｂ、α０
を時系列的に計算するパラメータチューナと、
プラント規模の反応器における第２の計測値と、前記プラント規模の反応器の特性を模擬する前処理用の第２のモデルを用いて、前記プラント規模の反応器を条件α
０
で運転するときの前記プラント規模の反応器のパラメータβ
ｌａｂ、α０
を時系列的に計算する第２のチューナとを備えることを特徴とする反応器規模拡大シミュレータ。
【請求項８】
請求項１に記載の反応器規模拡大シミュレータであって、
反応器規模拡大シミュレータは、さらに
プラント規模の反応器における条件α
１
での第２の計測値と、前記プラント規模の反応器の特性を模擬する第２のモデルを用いて、前記プラント規模の反応器を条件α
１
で運転するときの前記プラント規模の反応器のパラメータβ
ｌａｂ、α１
を時系列的に計算する第３のチューナとを備え、
前記第３のチューナは、前記第２の計測値と、前記第２のモデルが与える出力の差分に応じて前記第２のモデルの特性をチューニングし前記実験室規模の反応器のパラメータβ
ｌａｂ、α１
を計算することを特徴とする反応器規模拡大シミュレータ。
【請求項９】
計算機を用いて条件αの変化によるプラント特性の変化を算出する反応器規模拡大シミュレーション方法であって、
前記計算機は、実験室規模の反応器における第１の計測値と、前記実験室規模の反応器の特性を模擬する第１のモデルを用いて、前記実験室規模の反応器を条件α
１
で運転するときの前記実験室規模の反応器のパラメータβ
ｌａｂ、α１
を計算し、
前記パラメータβ
ｌａｂ、α１
と、前記実験室規模の反応器を条件α
０
で運転するときの前記実験室規模の反応器のパラメータβ
ｌａｂ、α０
と、プラント規模の反応器を条件α
０
で運転するときの前記プラント規模の反応器のパラメータβ
plant、α０
とから、前記プラント規模の反応器を条件α
１
で運転するときの前記プラント規模の反応器のパラメータβ
plant、α１
を求め、
前記のパラメータβ
ｌａｂ、α１
、β
ｌａｂ、α０
、β
plant、α０
、β
plant、α１
を用いて前記プラント規模の反応器の特性を模擬する第２のモデルを生成し、
前記プラント規模の反応器の特性を模擬する第２のモデルを用いて、条件αの変化による前記プラント規模の反応器のプラント特性の変化を算出することを特徴とする反応器規模拡大シミュレーション方法。
【請求項１０】
請求項９に記載の反応器規模拡大シミュレーション方法であって、
前記計算機は、前記第１の計測値と、前記第１のモデルが与える出力の差分に応じて前記第１のモデルの特性をチューニングし前記実験室規模の反応器のパラメータβ
ｌａｂ、α１
を計算することを特徴とする反応器規模拡大シミュレーション方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、実験室規模の試行に基づいてプラント規模の挙動をシミュレートするための反応器規模拡大シミュレータ並びに反応器規模拡大シミュレーション方法に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
生産性および製品品質を改善するために、プラントオペレータは、既存のプラント条件（例えば、反応器を操作する場合、反応器のジャケット材料、撹拌速度、又は原材料及び添加剤の質量など）を変更して、その改善度合いを検証したい場合がある。しかしながらこれらの変更を実際の実規模の反応器上で試験することは、費用がかかり、時間がかかることから、一般的にはシミュレータを使用することによって、所望の修正の効果を検証することが行われている。
【０００３】
プラントシミュレータは、対象プラントの挙動を表す物理ベースのモデルを用いて構成されるが、モデルの精度は、適用されるモデルパラメータ（例えば熱伝達パラメータおよび流体特性）に大きく依存する。このため、プラントシミュレータのモデルパラメータは修正された条件で正確なシミュレーションを可能とするために、最初に最適に設定されなければならない。例えば、反応器中の添加剤の量を増加させることにより、より速い熱伝達速度を促進することができるが、この事象をプラントシミュレータに反映させる場合、既存のプラントモデルの熱伝達パラメータは、添加剤の量の増加によるプラント挙動変化を適正に表すように把握されて、調整されなければならない。このパラメータ調整の結果、高いシミュレーション精度が維持される。
【０００４】
これらの点に関して、特許文献１は、反応器シミュレーションのためのプラントモデルパラメータを調整する方法を開示している。特許文献１においては、従来よりも実用性と一般性に優れたＢ２Ｂ制御システムを提供することを目的として、「制御装置は、バッチ反応プロセスを制御するＰＩＤコントローラを実現するカスケード制御実行部６と、反応プロセスモデルを記憶するモデル記憶部１と、モデル調整部７と、反応プロセスモデルを線形近似した伝達関数モデルを用いてＰＩＤコントローラのＰＩＤパラメータを調整する制御パラメータ調整部５とを備える。モデル調整部７は、冷媒入口温度Ｔｃｉの実績データを平滑化して反応プロセスモデルの入力として与え、反応プロセスモデルの出力である反応温度Ｔｒａｖの時系列データと反応温度Ｔｒの実績データとの２乗誤差を算出し、２乗誤差が最小になる、反応プロセスモデルの適応パラメータを非線形最適化により求め、適応パラメータを用いて反応プロセスモデルのモデルパラメータを調整する」ように構成することを提案している。
【０００５】
また特許文献２は、プロセスプラントの少なくとも一部分の動温度動作を実験室規模でシミュレートするための方法の提供を目的として、「プロセスプラントの少なくとも一部分の動温度動作を実験装置を使用してシミュレートする方法であり、前記プロセスプラントは化学的及び／又は物理的反応を行うための工業用反応容器、当該工業用反応容器と相互作用する工業用温度制御装置、当該工業用温度制御装置と相互作用する工業用熱伝達ユニット及び少なくとも当該工業用温度制御装置を制御するための制御ユニットとを含んでおり、前記実験装置は、化学的及び／又は物理的反応を行うための実験反応容器と、当該実験反応容器と相互作用する実験温度制御装置と、前記実験温度制御装置と相互作用する実験熱伝達ユニットと、前記実験装置を作動させ且つ制御するためのコントローラとを含んでおり、実験装置を制御するために所定の時間間隔で温度プロフィル及び／又は温度設定値が提供され、前記温度プロフィル及び／又は温度設定値は数学的モデルから導き出され、当該数学的モデルは、前記プロセスプラントの少なくとも一部分の動温度動作を記述しており、前記温度プロフィル及び／又は温度設定値が、前記実験装置を制御するためのコントローラによって使用されることを特徴するプロセスプラントの動温度動作を実験装置を使用してシミュレートする方法。」のように構成することを提案している。
【先行技術文献】
【特許文献】
【０００６】
特開２０１３－６９０９４号公報
特開２００７－８７３８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１によれば、その目的とするところを達成することができる。しかしながら、適応パラメータを用いて反応プロセスモデルのモデルパラメータを調整する同調方法を実現するためには、対象反応器からのデータを必要とする。これは、プラントモデルを調整するために、プラント規模の反応器で試験を実施しなければならないことを意味する。先に指摘したように、プラント規模の反応器で試験を実施することは、高価であり、時間がかかる可能性がある。この点に関して、（実験室におけるような）より小さいスケールでの試験がより実用的であり、実験室規模の反応器を用いた実験結果に基づいて、プラント規模モデルの調整を可能にする規模拡大方法を採用することは有用である。
【０００８】
然るに往々にして、実験室規模の反応器は規模の違いにより、プラント規模の反応器と比較して異なる熱挙動を示すことがある。したがって、実験室規模の反応器からの熱伝達パラメータを規模拡大することは、プラント規模の反応器の挙動を推定するうえで重要である。
【０００９】
この点に関して、特許文献２は新しい運転条件を試験するために、実験室規模の反応器からプラント規模の反応器までの熱速度を規模拡大する手段を提供したものである。具体的には、特許文献２では実験室規模の反応器での試行により、実験室規模の熱量（Ｑ
ｌａｂ
）を算出している。次いで、実験室規模およびプラント規模の反応器の体積（または反応質量）の差に基づいて、計算されたＱ
ｌａｂ
にスケール係数を適用して、プラント規模の熱量（Ｑ
ｉｎｄ
）の推定値を生成する。しかし、反応器規模の差のみに基づく実験室規模の状態（例えば、Ｑ
ｌａｂ
）からのスケーリング法は、プラント規模の反応器の実際の状態を正しく反映していないことがある。特許文献２におけるこの手法は、プラント規模の伝熱パラメータを計算する精度を低くすることができる（Ｑ
ｉｎｄ
：特許文献２）。
【００１０】
以上のことから本発明においては、実験室規模の反応器からプラント規模の反応器に規模を拡大するために好適な反応器規模拡大シミュレータ並びに反応器規模拡大シミュレーション方法を提供することを本発明の目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
