公開番号2025144626
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044365
出願日2024-03-21
発明の名称ワイパ装置
出願人株式会社ミツバ
代理人弁理士法人筒井国際特許事務所
主分類B60S 1/40 20060101AFI20250926BHJP(車両一般)
要約【課題】ワイパブレードの払拭時にビビリが発生することを抑えつつ、ワイパアームによるワイパブレードの傾斜角度を適切に規制する。
【解決手段】第1,第2ブロック側往路壁WL1,WL3および第1,第2ブロック側復路壁WL2,WL4は、ワイパブレード40の長手方向において一対の保持爪の両側にそれぞれ配置され、ワイパブレード40のワイパアーム30に対する一方向への傾斜時に、第2往路側傾斜壁75b,79bが第1連結壁部51aに突き当てられ、かつ第1復路側傾斜壁76a,80aが第2連結壁部51bに突き当てられ、ワイパブレード40のワイパアーム30に対する他方向への傾斜時に、第1往路側傾斜壁75a,79aが第1連結壁部51aに突き当てられ、かつ第2復路側傾斜壁76b,80bが第2連結壁部51bに突き当てられる。
【選択図】図10
特許請求の範囲【請求項１】
第１連結部を有するワイパアームと、前記第１連結部に連結される第２連結部を備えかつ払拭面を払拭するワイパブレードと、を有し、前記第１連結部および前記第２連結部を、前記ワイパブレードの払拭方向に延びる軸心を中心に互いに回動自在に連結してなるワイパ装置であって、
前記ワイパアームは、前記ワイパブレードの払拭方向に互いに対向配置され、かつ前記ワイパブレードの払拭方向において前記第１連結部を支持する第１側壁部および第２側壁部を備え、
前記ワイパブレードは、前記第１側壁部および前記第２側壁部の内側に入り込み、かつ前記第１側壁部と対向する第１対向壁部および前記第２側壁部と対向する第２対向壁部を有し、
前記第１対向壁部および前記第２対向壁部は、前記ワイパブレードの長手方向において前記第２連結部の両側にそれぞれ配置されると共に、
前記第１対向壁部および前記第２対向壁部は、
前記払拭面側に配置され、かつ前記払拭面側を向いた第１傾斜面と、
前記払拭面側とは反対側に配置され、かつ前記払拭面側とは反対側を向いた第２傾斜面と、
をそれぞれ備え、
前記ワイパブレードは、前記ワイパアームに対して前記ワイパブレードの払拭方向に傾斜可能であり、
前記ワイパブレードが前記ワイパアームに対して一方向に傾斜した時に、前記第１対向壁部の前記第２傾斜面が前記第１側壁部に突き当てられ、かつ前記第２対向壁部の前記第１傾斜面が前記第２側壁部に突き当てられ、
前記ワイパブレードが前記ワイパアームに対して他方向に傾斜した時に、前記第１対向壁部の前記第１傾斜面が前記第１側壁部に突き当てられ、かつ前記第２対向壁部の前記第２傾斜面が前記第２側壁部に突き当てられる、
ワイパ装置。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載のワイパ装置において、
前記第１連結部は、前記ワイパブレードの払拭方向に延びる連結軸であり、
前記第２連結部は、前記ワイパブレードの長手方向に対向配置され、かつ内側に前記連結軸が差し込まれる可撓性を有する一対の保持爪であり、
前記一対の保持爪は、前記第１対向壁部および前記第２対向壁部から前記ワイパブレードの払拭方向に窪んだ位置に配置される、
ワイパ装置。
【請求項３】
請求項１に記載のワイパ装置において、
前記第１対向壁部および前記第２対向壁部の前記払拭面側の端部および前記払拭面側とは反対側の端部は、前記ワイパブレードの長手方向に対して平行に延びる、
ワイパ装置。
【請求項４】
請求項１に記載のワイパ装置において、
前記第１傾斜面と前記第２傾斜面との間には、前記ワイパブレードの払拭方向に最も突出された頂部が配置され、当該頂部は、前記ワイパブレードの長手方向に対して平行に延びる、
ワイパ装置。
【請求項５】
請求項１に記載のワイパ装置において、
前記ワイパブレードは、当該ワイパブレードの長手方向に延び、かつ前記第２連結部を有する連結部材を備え、
前記連結部材は、
前記払拭面側に配置され、かつ払拭面を払拭するブレードラバーを保持するブレード保持部と、
前記ブレード保持部の前記払拭面側とは反対側に配置され、かつ前記第２連結部，前記第１対向壁部および前記第２対向壁部を有するアダプタ部と、
を備え、
前記ブレード保持部の長手方向両側には、前記ブレードラバーの前記払拭面側とは反対側を覆うラバーホルダの端部を覆うホルダ被覆部が設けられ、
前記ホルダ被覆部は、前記ワイパブレードの長手方向において、前記第１対向壁部および前記第２対向壁部に対応した位置に配置される、
ワイパ装置。
【請求項６】
請求項５に記載のワイパ装置において、
前記ブレード保持部は、前記ワイパブレードの払拭方向において前記アダプタ部よりも幅広であり、かつ前記ワイパブレードの払拭方向において前記アダプタ部から離れるにしたがって前記払拭面に近付くように傾斜された傾斜面を有する、
ワイパ装置。
【請求項７】
請求項５に記載のワイパ装置において、
前記ホルダ被覆部の前記払拭面側とは反対側に、前記第２連結部を前記第１連結部から取り外す時に前記ワイパアームの前記第１側壁部および前記第２側壁部が突き当てられる突当部が設けられる、
ワイパ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ワイパアームおよびワイパブレードを備えたワイパ装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１には、ワイパブレードの往復払拭動作時において、ワイパブレードをワイパアームに対して傾斜可能としたワイパ装置が記載されている。これにより、往路払拭動作および復路払拭動作の双方において、リップ部の先端の角部を払拭面に対して確実に摺接させ、これによりブレードラバーにビビリが発生することを抑えている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０５８９９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載された技術では、アームピースの先端に設けられたＵ字状フックに、第１傾斜面および第２傾斜面を有するクリップ部材が固定され、当該クリップ部材に、バーティブラ保持部材の連結ピンが回動自在に連結されている。そして、クリップ部材の往路側および復路側にそれぞれ第１，第２傾斜面が設けられ、これらの第１，第２傾斜面は、往復払拭動作時におけるワイパブレードのワイパアームに対する傾動に伴い、バーティブラ保持部材の内壁部にそれぞれ突き当てられる。
【０００５】
また、クリップ部材の長手方向先端寄りに、連結ピンが回動自在に連結される溝部が設けられ、バーティブラ保持部材は、連結ピンを回動中心に回動自在となっている。そして、ワイパブレードの往復払拭動作時には、払拭面の湾曲形状等に倣って、バーティブラ保持部材はクリップ部材にして対して回動される。
【０００６】
特許文献１に記載された技術では、クリップ部材がワイパアーム（アームピース）に固定されているため、ワイパブレードの往復払拭動作時にワイパアームが連結ピンを中心に回動する際に、クリップ部材もワイパアームと一体に回動する。すると、バーティブラ保持部材の内壁部に対するクリップ部材の第１，第２傾斜面の傾斜方向が、回動角度に応じて変動してしまう。これにより、ワイパブレードの傾斜角度を適切に規制することが難しくなる虞がある。
【０００７】
本発明の目的は、ワイパブレードの払拭時にビビリが発生することを抑えつつ、ワイパブレードの傾斜角度をより適切に規制することが可能なワイパ装置を提供することにある。
【課題を解決するための手段】
【０００８】
ワイパ装置の一態様では、第１連結部を有するワイパアームと、前記第１連結部に連結される第２連結部を備えかつ払拭面を払拭するワイパブレードと、を有し、前記第１連結部および前記第２連結部を、前記ワイパブレードの払拭方向に延びる軸心を中心に互いに回動自在に連結してなるワイパ装置であって、前記ワイパアームは、前記ワイパブレードの払拭方向に互いに対向配置され、かつ前記ワイパブレードの払拭方向において前記第１連結部を支持する第１側壁部および第２側壁部を備え、前記ワイパブレードは、前記第１側壁部および前記第２側壁部の内側に入り込み、かつ前記第１側壁部と対向する第１対向壁部および前記第２側壁部と対向する第２対向壁部を有し、前記第１対向壁部および前記第２対向壁部は、前記ワイパブレードの長手方向において前記第２連結部の両側にそれぞれ配置されると共に、前記第１対向壁部および前記第２対向壁部は、前記払拭面側に配置され、かつ前記払拭面側を向いた第１傾斜面と、前記払拭面側とは反対側に配置され、かつ前記払拭面側とは反対側を向いた第２傾斜面と、をそれぞれ備え、前記ワイパブレードは、前記ワイパアームに対して前記ワイパブレードの払拭方向に傾斜可能であり、前記ワイパブレードが前記ワイパアームに対して一方向に傾斜した時に、前記第１対向壁部の前記第２傾斜面が前記第１側壁部に突き当てられ、かつ前記第２対向壁部の前記第１傾斜面が前記第２側壁部に突き当てられ、前記ワイパブレードが前記ワイパアームに対して他方向に傾斜した時に、前記第１対向壁部の前記第１傾斜面が前記第１側壁部に突き当てられ、かつ前記第２対向壁部の前記第２傾斜面が前記第２側壁部に突き当てられる。
【発明の効果】
【０００９】
本発明によれば、ワイパブレードの払拭時にビビリが発生することを抑えつつ、ワイパブレードの傾斜角度をより適切に規制することが可能なワイパ装置を実現することができる。
【図面の簡単な説明】
【００１０】

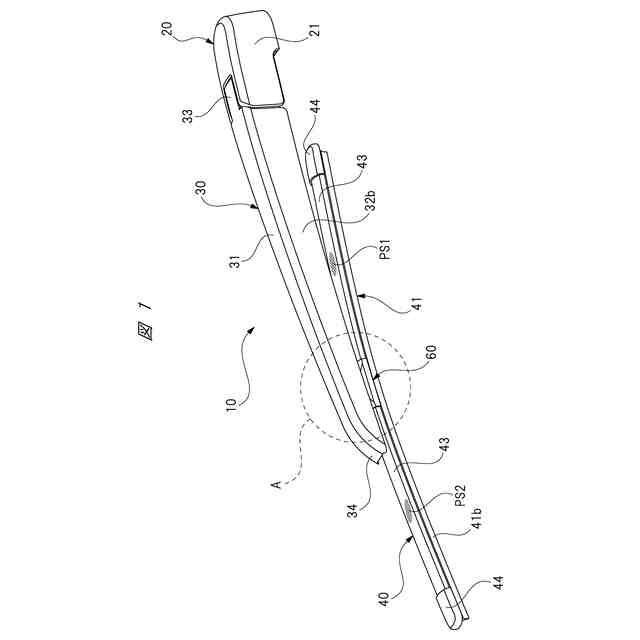

ワイパ装置を表側から見た斜視図である。

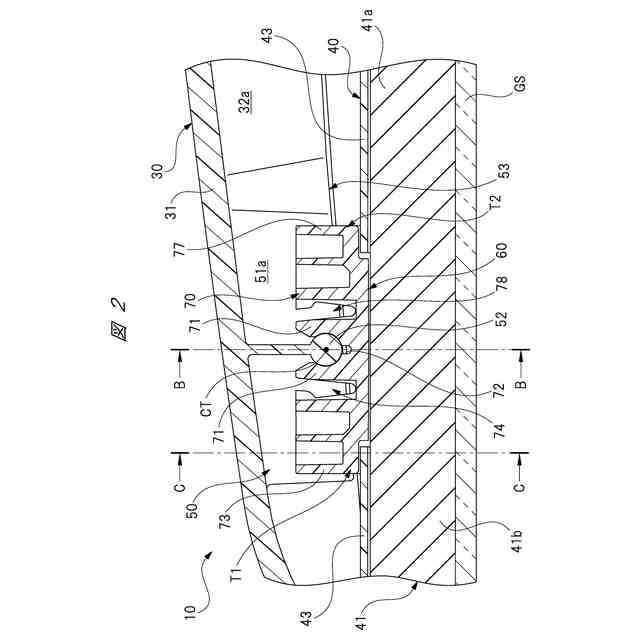

図１の破線円Ａ部のワイパ装置の長手方向に沿う断面図である。

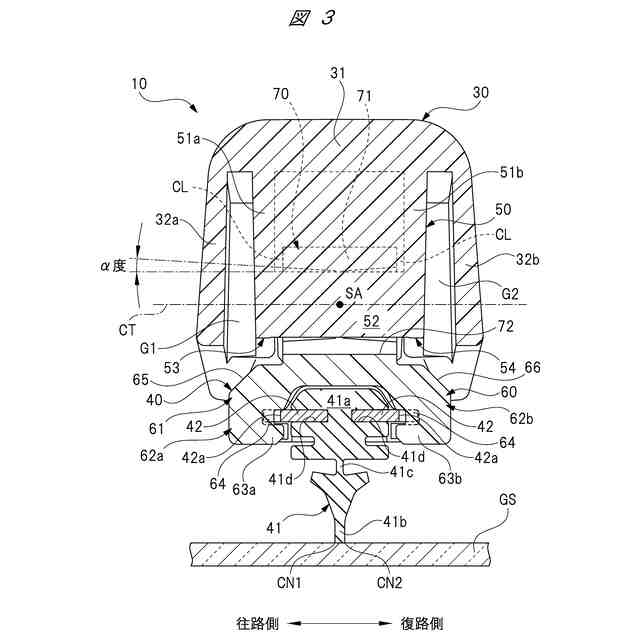

図２のＢ－Ｂ線に沿う断面図である。

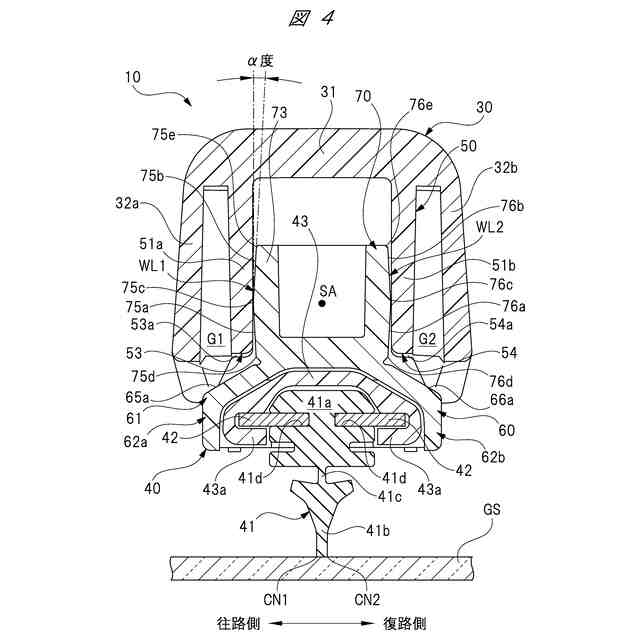

図２のＣ－Ｃ線に沿う断面図である。

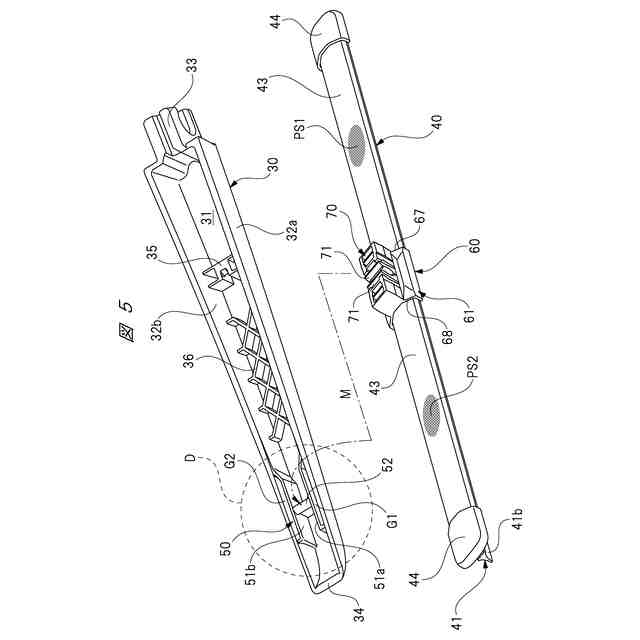

ワイパアームとワイパブレードとの連結手順を示す図である。

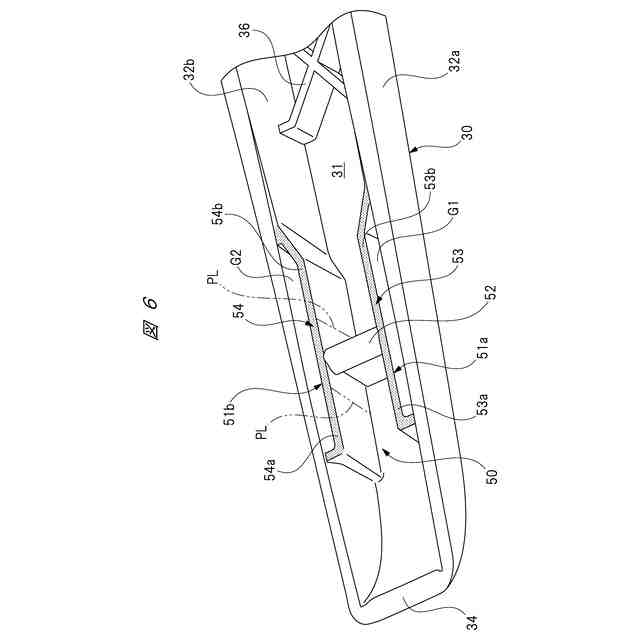

図５の破線円Ｄ部の拡大図である。

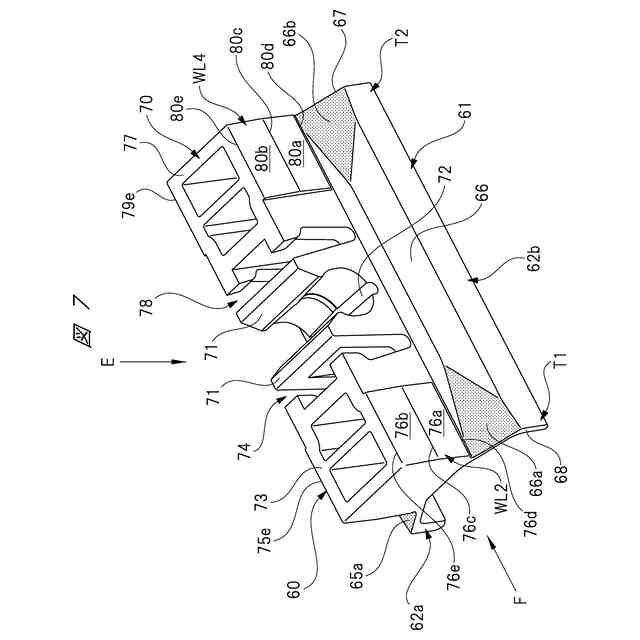

連結部材を単体で示す表側から見た斜視図である。

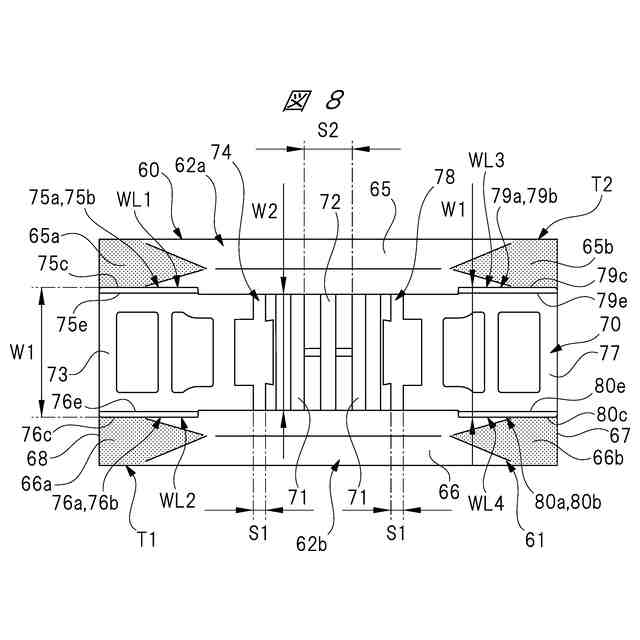

図７のＥ矢視図である。

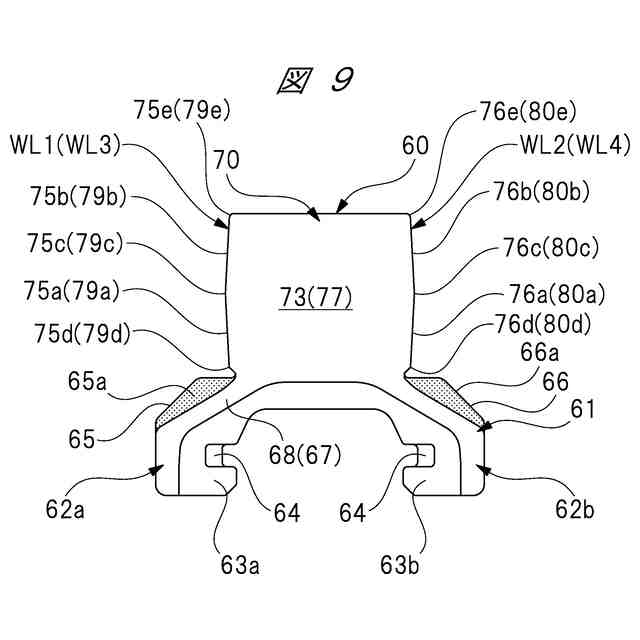

図７のＦ矢視図である。

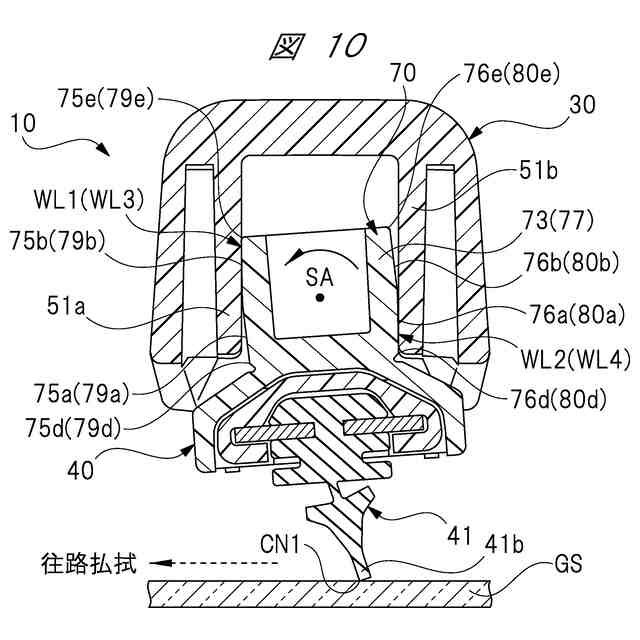

往路払拭時のワイパブレードの傾斜状態を示す図である。
復路払拭時のワイパブレードの傾斜状態を示す図である。
ワイパブレードの払拭時の連結部分の状態を示す図である。
メンテナンス時の連結部分の一の状態を示す図である。
メンテナンス時の連結部分の他の状態を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
