公開番号2025144625
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044364
出願日2024-03-21
発明の名称ワイパ装置
出願人株式会社ミツバ
代理人弁理士法人筒井国際特許事務所
主分類B60S 1/40 20060101AFI20250926BHJP(車両一般)
要約【課題】メンテナンス性を確保しつつ、ユーザーの意図に反してワイパブレードがワイパアームから外れることを防止する。
【解決手段】ワイパアーム30およびワイパブレード40は、払拭時に軸心CTを中心に回動角度β度で回動され、ワイパアーム30およびワイパブレード40は、回動角度β度を超えて一方向に回動した時に、互いに突き当てられる第1,第2先端側突当部53a,54aおよび第1,第2先端側傾斜面65a,66aと、回動角度β度を超えて他方向に回動した時に、互いに突き当てられる第1,第2基端側突当部53b,54bおよび第1,第2基端側傾斜面65b,66bと、を有する。
【選択図】図13
特許請求の範囲【請求項１】
第１連結部を有するワイパアームと、前記第１連結部に連結される第２連結部を備えかつ払拭面を払拭するワイパブレードと、を有し、前記第１連結部および前記第２連結部を、前記ワイパブレードの払拭方向に延びる軸心を中心に互いに回動自在に連結してなるワイパ装置であって、
前記ワイパアームおよび前記ワイパブレードは、前記ワイパブレードの払拭動作時において、前記軸心を中心に互いに所定の角度範囲で回動され、
前記ワイパアームおよび前記ワイパブレードは、前記所定の角度範囲を超えて回動した時に、互いに突き当てられる第１突当部および第２突当部をそれぞれ有する、
ワイパ装置。
続きを表示（約 1,600 文字）【請求項２】
請求項１に記載のワイパ装置において、
前記ワイパブレードには、前記ワイパブレードの長手方向に延び、かつ前記第２連結部および前記第２突当部が長手方向に並んで配置された連結部材が設けられ、
前記連結部材の長手方向において、前記第２突当部が配置される側とは反対側には、連結部材端部が設けられ、
前記軸心と前記連結部材端部とを結ぶ線分の長さが、前記軸心と前記第２突当部とを結ぶ線分の長さ以上である、
ワイパ装置。
【請求項３】
請求項１または請求項２に記載のワイパ装置において、
前記ワイパブレードの長手方向における前記第１連結部の両側に、前記第１突当部がそれぞれ設けられ、
前記ワイパブレードの長手方向における前記第２連結部の両側に、前記第２突当部がそれぞれ設けられる、
ワイパ装置。
【請求項４】
前記ワイパブレードに設けられる前記第２突当部が、前記軸心よりも前記払拭面側に配置されている、
請求項１または請求項２に記載のワイパ装置。
【請求項５】
請求項１または請求項２に記載のワイパ装置において、
前記ワイパアームには、
前記ワイパブレードの払拭方向に互いに対向配置された一対の外壁部と、
前記一対の外壁部の間に配置され、前記第１連結部を支持する一対の側壁部と、
が設けられ、
前記第１突当部は、前記一対の側壁部の前記払拭面を向く面に設けられ、かつ前記一対の外壁部の前記払拭面を向く面に対して平行となっている、
ワイパ装置。
【請求項６】
請求項５に記載のワイパ装置において、
前記ワイパブレードには、前記ワイパブレードの長手方向において前記第２連結部から離れるにしたがって前記払拭面に近付くよう傾斜された傾斜面が設けられ、
前記傾斜面が、前記第２突当部となっている、
ワイパ装置。
【請求項７】
前記ワイパアームおよび前記ワイパブレードが前記所定の角度範囲を超えて回動した時に、前記第１突当部は前記第２突当部に対して線接触される、
請求項６に記載のワイパ装置。
【請求項８】
請求項２に記載のワイパ装置において、
前記連結部材は、
前記払拭面側に配置され、かつ前記払拭面を払拭するブレードラバーを保持するブレード保持部と、
前記ブレード保持部の前記払拭面側とは反対側に配置され、かつ前記第２連結部を備えたアダプタ部と、
を有し、
前記ブレード保持部の長手方向両側には、前記ブレードラバーの前記払拭面側とは反対側を覆うラバーホルダの端部を覆うホルダ被覆部が設けられ、
前記ホルダ被覆部に、前記第２突当部が設けられている、
ワイパ装置。
【請求項９】
前記アダプタ部は、前記ワイパアームに設けられる一対の側壁部の内側において、前記ワイパブレードの払拭方向に傾斜可能となっており、
前記ブレード保持部は、前記ワイパブレードの払拭方向において、前記アダプタ部よりも幅広となっており、
前記第２突当部は、前記ワイパブレードの払拭方向において、前記アダプタ部から離れるにしたがって前記払拭面に近付くよう傾斜された傾斜面となっている、
請求項８に記載のワイパ装置。
【請求項１０】
請求項１または請求項２に記載のワイパ装置において、
前記第１連結部は、前記ワイパブレードの払拭方向に延びる連結軸であり、
前記第２連結部は、前記ワイパブレードの長手方向に対向配置され、かつ内側に前記連結軸が差し込まれる可撓性を備えた一対の保持爪であり、
前記一対の保持爪の根元に、当該一対の保持爪をそれぞれ撓み易くする凹溝が設けられている、
ワイパ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ワイパアームおよびワイパブレードを備えたワイパ装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、ワイパアームに連結軸部が設けられ、ワイパブレードに溝部が設けられたワイパ装置が記載されている。そして、特許文献１に記載のワイパ装置では、ワイパアームの連結軸部を、ワイパブレードの溝部に対し、スナップフィットにより回動自在に連結する連結構造を採用している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０８９２４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載された技術では、ワイパブレードをワイパアームから取り外す時に、溝部を形成する一対の爪部を撓ませて連結軸部を溝部から引き抜くことになる。よって、爪部の剛性を弱めることで、ワイパブレードをワイパアームから容易に取り外し可能となる。その一方で、爪部の剛性を弱めると、例えば、車体に積もった雪を落とすべくユーザーがワイパアームを持ち上げる際に、ワイパブレードが凍結して払拭面に貼り付いていた場合、ユーザーの意図に反してワイパブレードがワイパアームから外れ易くなる。
【０００５】
本発明の目的は、メンテナンス性を確保しつつ、ユーザーの意図に反してワイパブレードがワイパアームから外れることを防止可能なワイパ装置を提供することにある。
【課題を解決するための手段】
【０００６】
ワイパ装置の一態様では、第１連結部を有するワイパアームと、前記第１連結部に連結される第２連結部を備えかつ払拭面を払拭するワイパブレードと、を有し、前記第１連結部および前記第２連結部を、前記ワイパブレードの払拭方向に延びる軸心を中心に互いに回動自在に連結してなるワイパ装置であって、前記ワイパアームおよび前記ワイパブレードは、前記ワイパブレードの払拭動作時において、前記軸心を中心に互いに所定の角度範囲で回動され、前記ワイパアームおよび前記ワイパブレードは、前記所定の角度範囲を超えて回動した時に、互いに突き当てられる第１突当部および第２突当部をそれぞれ有する。
【発明の効果】
【０００７】
本発明によれば、メンテナンス性を確保しつつ、ユーザーの意図に反してワイパブレードがワイパアームから外れることを防止可能なワイパ装置を実現することができる。
【図面の簡単な説明】
【０００８】

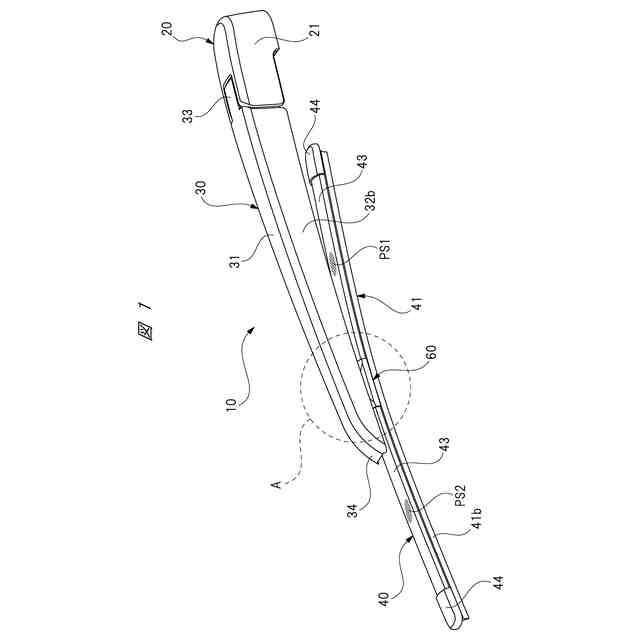

ワイパ装置を表側から見た斜視図である。
図１の破線円Ａ部のワイパ装置の長手方向に沿う断面図である。

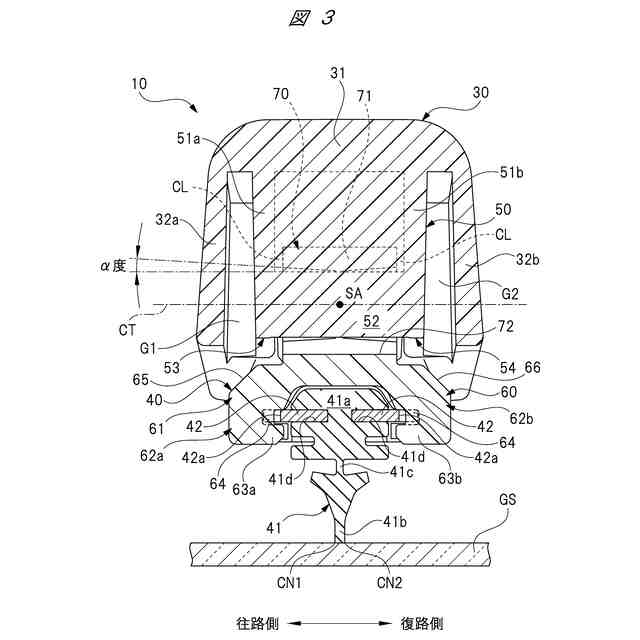

図２のＢ－Ｂ線に沿う断面図である。

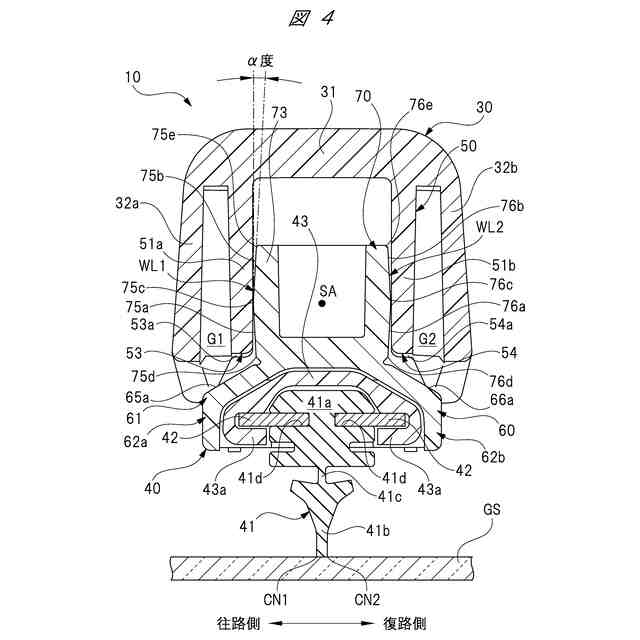

図２のＣ－Ｃ線に沿う断面図である。

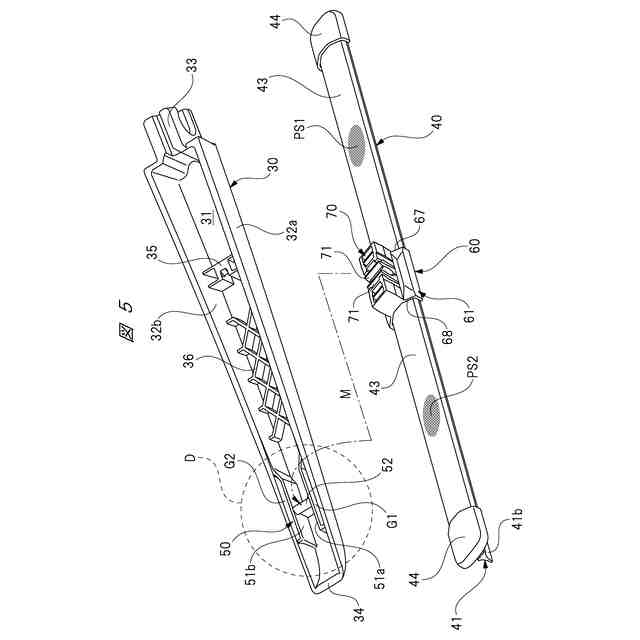

ワイパアームとワイパブレードとの連結手順を示す図である。

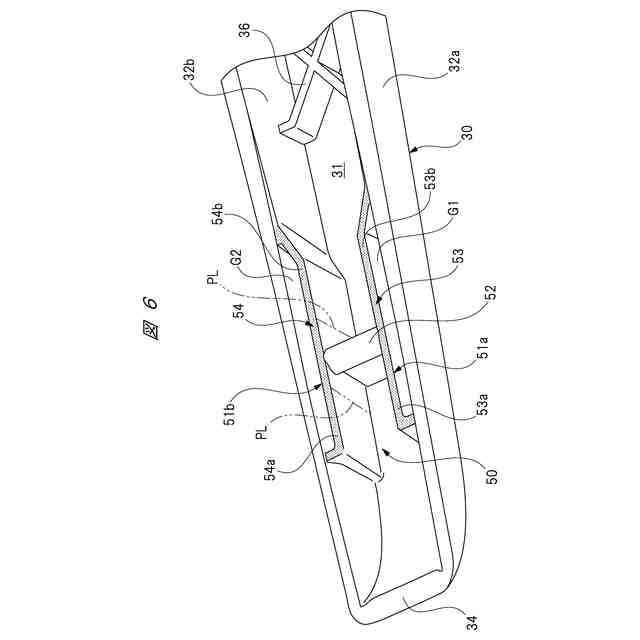

図５の破線円Ｄ部の拡大図である。

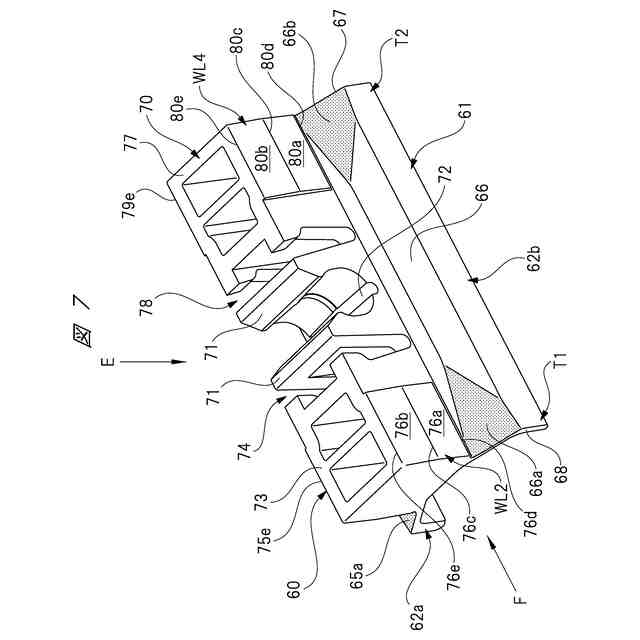

連結部材を単体で示す表側から見た斜視図である。

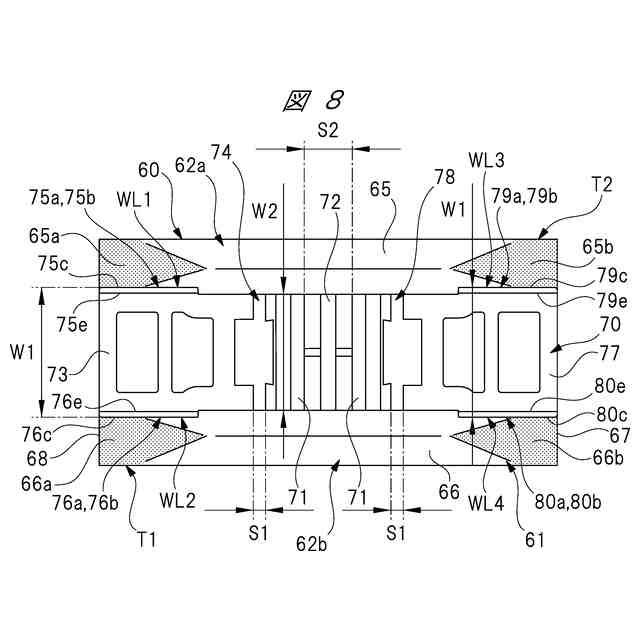

図７のＥ矢視図である。

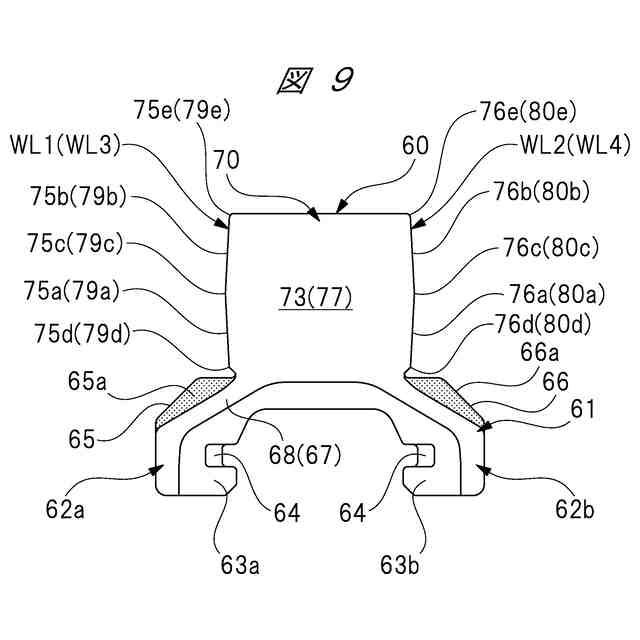

図７のＦ矢視図である。
往路払拭時のワイパブレードの傾斜状態を示す図である。
復路払拭時のワイパブレードの傾斜状態を示す図である。
ワイパブレードの払拭時の連結部分の状態を示す図である。

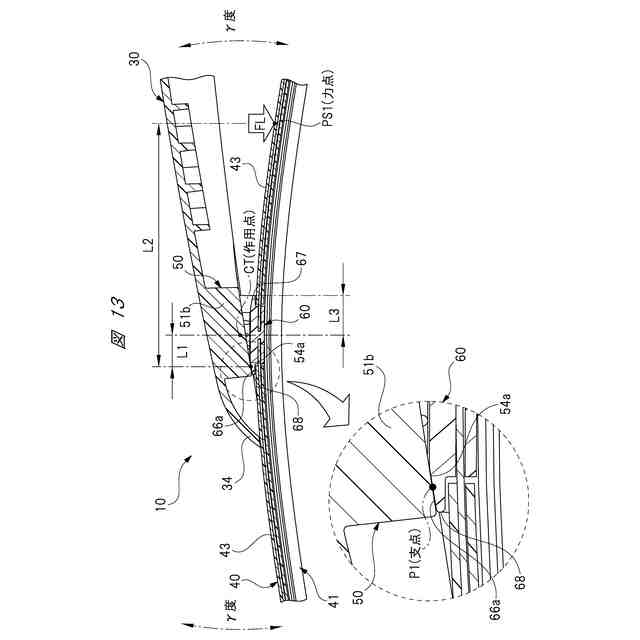

メンテナンス時の連結部分の一の状態を示す図である。
メンテナンス時の連結部分の他の状態を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の一実施の形態について図面を用いて詳細に説明する。
【００１０】
図１はワイパ装置を表側から見た斜視図を、図２は図１の破線円Ａ部のワイパ装置の長手方向に沿う断面図を、図３は図２のＢ－Ｂ線に沿う断面図を、図４は図２のＣ－Ｃ線に沿う断面図を、図５はワイパアームとワイパブレードとの連結手順を示す図を、図６は図５の破線円Ｄ部の拡大図を、図７は連結部材を単体で示す表側から見た斜視図を、図８は図７のＥ矢視図を、図９は図７のＦ矢視図をそれぞれ示している。
（【００１１】以降は省略されています）
