特許ウォッチ

公開番号2025156100
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2025049548
出願日2025-03-25
発明の名称メルトブロー不織布およびマスク濾材
出願人東レ・ファインケミカル株式会社
代理人個人
主分類D04H 3/16 20060101AFI20251002BHJP(組みひも;レース編み;メリヤス編成;縁とり;不織布)
要約【課題】本発明は、圧力損失が低くかつ高い捕集性能を有するメルトブロー不織布およびマスクを提供することを課題としてなされたものである。
【解決手段】本発明は、主として非導電性繊維を含んでなるメルトブロー不織布であって、前記メルトブロー不織布がヒンダードアミン系化合物を0.1質量%以上5.0質量%以下含有し、前記非導電性繊維の平均繊維径が1.0μm以上3.0μm以下であり、目付が8g/m²以上18g/m²以下であり、地合い指数が300以上550以下である、メルトブロー不織布である。

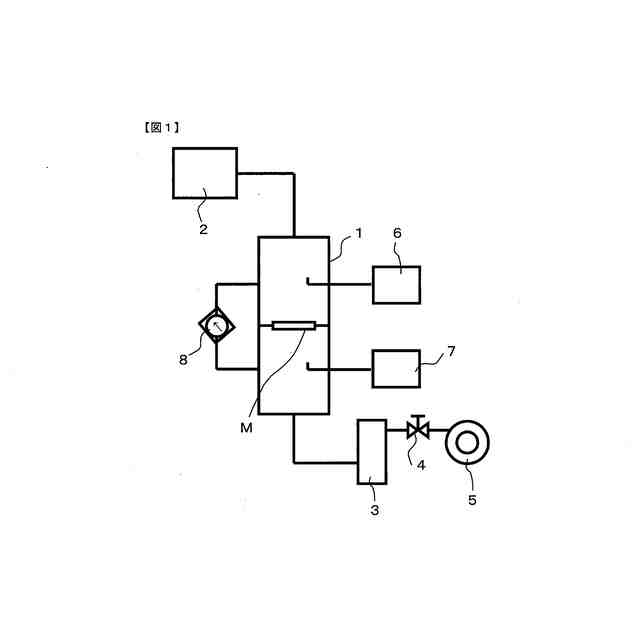

【選択図】図1
特許請求の範囲【請求項１】
主として非導電性繊維を含んでなるメルトブロー不織布であって、前記メルトブロー不織布がヒンダードアミン系化合物を０．１質量％以上５．０質量％以下含有し、前記非導電性繊維の平均繊維径が１．０μｍ以上３．０μｍ以下であり、目付が８ｇ／ｍ
２
以上１８ｇ／ｍ
２
以下であり、地合い指数が３００以上５５０以下である、メルトブロー不織布。
続きを表示（約 100 文字）【請求項２】
前記非導電性繊維がポリオレフィン系樹脂からなる、請求項１に記載のメルトブロー不織布。
【請求項３】
請求項１または２に記載のメルトブロー不織布からなる、マスク濾材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、メルトブロー不織布およびマスク濾材に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来から、気体中の花粉や塵埃、飛沫等を除去するためにフィルターとして不織布を用いたマスクが使用されている。
【０００３】
一般に、不織布を用いたフィルターにおいて、捕集効率を高くしつつ、圧力損失を低くすることが困難であることから、不織布をエレクトレット加工して、物理的作用に加えて静電気的作用を利用することにより、フィルターの構成要素として用いた場合に好適な不織布を得る試みがなされている。
【０００４】
例えば、特許文献１では、エレクトレットメルトブロー不織布からなる内材とこれを挟むように配置したレーヨン短繊維不織布からなる外材で構成し、低圧力損失で高捕集効率を両立させたマスクが提案されている。
【０００５】
特許文献２では、２種類の融点の異なる繊維からなるエレクトレットメルトブロー不織布の両面にポリエステルスパンボンド不織布を積層し、メルトブロー不織布の接着を高めるとともに、低圧力損失で高捕集効率を両立させたエアフィルター材が提案されている。
【先行技術文献】
【特許文献】
【０００６】
特開昭６１－２７２０６３号公報
再表２０１１／００４６９６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
上記の特許文献１～２に記載の提案のように、メルトブロー不織布をエレクトレット化することによって、捕集性能はある程度向上させることはできるものの、例えばマスク用フィルターとして使用する際においては、捕集効率を損なうことなく、より呼吸のしやすい低圧力損失のフィルターが求められている。
【０００８】
そこで本発明の課題は、上記のような問題点に着目し、圧力損失が低くかつ高い捕集性能を有するメルトブロー不織布を提供することにある。
【課題を解決するための手段】
【０００９】
上記課題を解決するため、本発明は、次の構成を有する。
［１］主として非導電性繊維を含んでなるメルトブロー不織布であって、前記メルトブロー不織布がヒンダードアミン系化合物を０．１質量％以上５．０質量％以下含有し、前記非導電性繊維の平均繊維径が１．０μｍ以上３．０μｍ以下であり、目付が８ｇ／ｍ
２
以上１８ｇ／ｍ
２
以下であり、地合い指数が３００以上５５０以下である、メルトブロー不織布。
［２］前記非導電性繊維がポリオレフィン系樹脂からなる、［１］に記載のメルトブロー不織布。
［３］［１］または［２］に記載のメルトブロー不織布からなる、マスク濾材。
【発明の効果】
【００１０】
本発明によれば、圧力損失が低くかつ高い捕集性能を有するメルトブロー不織布およびマスク濾材を得ることができる。
【図面の簡単な説明】

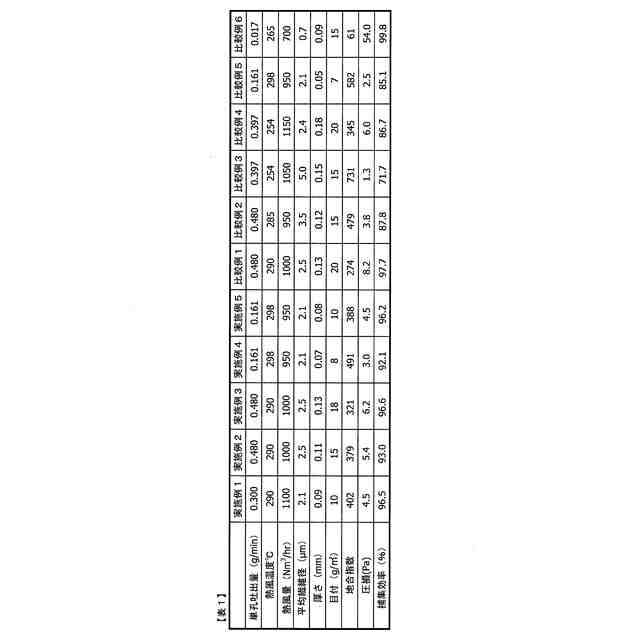

（【００１１】以降は省略されています）

関連特許
