公開番号2025086288
公報種別公開特許公報(A)
公開日2025-06-06
出願番号2023200259
出願日2023-11-27
発明の名称ゴルフクラブヘッド
出願人住友ゴム工業株式会社
代理人個人,個人
主分類A63B 53/04 20150101AFI20250530BHJP(スポーツ;ゲーム;娯楽)
要約【課題】反発性能と食いつき感とを両立しうるゴルフクラブヘッドの提供。
【解決手段】ゴルフクラブヘッド100は、打撃面102aを形成するフェース部102を備えている。フェース部102は、金属で形成された金属フェース部M1と、金属フェース部M1の外側に設けられポリウレタンで形成されたウレタン層部U1とを有している。ウレタン層部U1で覆われた部分において、金属フェース部M1の外面の線粗さが、算術平均粗さRaで4.5μmよりも大きいか、または、最大高さRzで25μmよりも大きい。ゴルフクラブヘッド100において、金属フェース部M1の外面の線粗さは、算術平均粗さRaで4.5μmよりも大きく、且つ、最大高さRzで25μmよりも大きくされてもよい。
【選択図】図7
特許請求の範囲【請求項１】
打撃面を形成するフェース部を備えたゴルフクラブヘッドであって、
前記フェース部が、金属で形成された金属フェース部と、前記金属フェース部の外側に設けられポリウレタンで形成されたウレタン層部とを有しており、

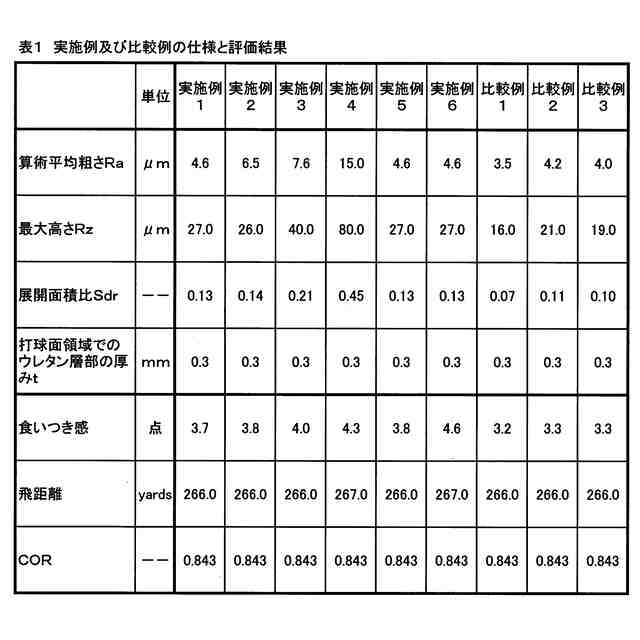

前記ウレタン層部で覆われた部分において、前記金属フェース部の外面の線粗さが、算術平均粗さＲａで４．５μｍよりも大きいか、または、最大高さＲｚで２５μｍよりも大きいゴルフクラブヘッド。
続きを表示（約 870 文字）【請求項２】
前記ウレタン層部で覆われた部分において、前記金属フェース部の外面の展開面積比Ｓｄｒが０．１２以上である請求項１に記載のゴルフクラブヘッド。
【請求項３】

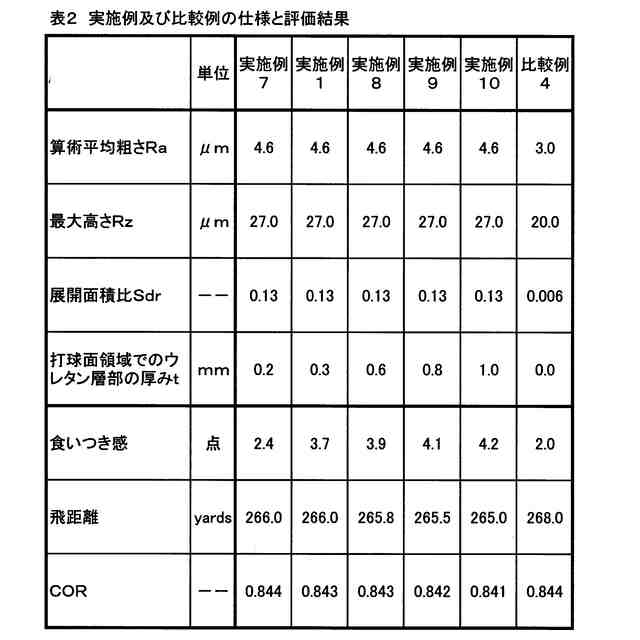

前記打撃面の領域において、前記ウレタン層部の厚みが、０．３ｍｍ以上０．８ｍｍ以下である請求項１又は２に記載のゴルフクラブヘッド。
【請求項４】
前記ウレタン層部で覆われた部分において、前記金属フェース部の外面が、金属溝と称される少なくとも１つの溝を更に有している請求項１又は２に記載のゴルフクラブヘッド。
【請求項５】
前記ウレタン層部の外面が、ウレタン溝と称される少なくとも１つの溝を更に有しており、
前記ウレタン溝が、前記金属溝に重ならない位置に設けられている請求項４に記載のゴルフクラブヘッド。
【請求項６】
前記ウレタン層部の内面が、前記金属溝に入り込んでいる内面凸部を更に有している請求項４に記載のゴルフクラブヘッド。
【請求項７】
複数の前記金属溝が設けられており、
前記複数の前記金属溝が、溝深さが互いに相違する前記金属溝を含む請求項４に記載のゴルフクラブヘッド。
【請求項８】
前記ゴルフクラブヘッドが、前記金属フェース部を含むヘッド本体と、前記ウレタン層部とを有しており、
フェースセンターで前記打撃面に接する平面が基準面とされ、縦断面においてこの基準面に対して４５度を成す直線とヘッド外面との接点が決定され、この接点の集合が４５度境界線と定義されるとき、
前記ウレタン層部が、４５度境界線のバック側にまで延在しており、
前記ヘッド本体が、前記４５度境界線のバック側において前記ウレタン層部の縁部を固定するエッジ固定部を有している請求項１又は２に記載のゴルフクラブヘッド。
【請求項９】
前記エッジ固定部が溝であり、この溝に前記ウレタン層部の前記縁部が入り込んでいる請求項８に記載のゴルフクラブヘッド。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ゴルフクラブヘッドに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
ゴルフクラブヘッドには、様々な材質が用いられている。２種以上の材質が用いられた複合ヘッドも知られている。求められるヘッドの性能に対応した材質が採用されうる。
【０００３】
特許第４７３３３３６号公報は、チタニウム合金からなる本体と、前記本体に取り付けられたチタニウム合金からなる打撃板と、前記打撃板の外部表面に設けられ、０．１２７～２．５４０ｍｍの範囲の厚みを有し、複数のスコアラインを備える熱硬化性ポリウレタンからなる薄い層と、を含むゴルフクラブヘッドを開示する。
【先行技術文献】
【特許文献】
【０００４】
特許第４７３３３３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ヘッドの基本性能として、反発性能がある。高い反発性能により、飛距離が増加しうる。一方、反発性能が高いと、球離れが早くなりやすく、食いつき感が悪化しやすい。球離れとは、インパクトにおいて打撃面に接触しているボールが打撃面から離れる感覚である。食いつき感とは、インパクトにおいてボールが打撃面で滑らず、打撃面にくっついている感覚である。反発性能と良好な食いつき感との両立は、困難であった。
【０００６】
本発明の目的の一つは、反発性能と食いつき感とを両立しうるゴルフクラブヘッドを提供するものである。
【課題を解決するための手段】
【０００７】
一つの態様では、本発明は、打撃面を形成するフェース部を備えたゴルフクラブヘッドである。このヘッドでは、前記フェース部が、金属で形成された金属フェース部と、前記金属フェース部の外側に設けられポリウレタンで形成されたウレタン層部とを有している。前記ウレタン層部で覆われた部分において、前記金属フェース部の外面の線粗さが、算術平均粗さＲａで４．５μｍよりも大きいか、または、最大高さＲｚで２５μｍよりも大きい。
【発明の効果】
【０００８】
一つの側面として、反発性能と食いつき感とが両立されたゴルフクラブヘッドが提供されうる。
【図面の簡単な説明】
【０００９】

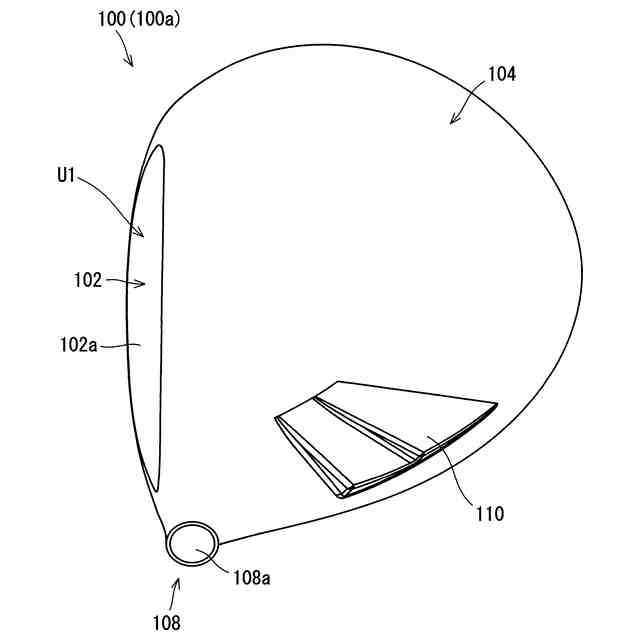

図１は、第１実施形態に係るゴルフクラブヘッドの平面図である。

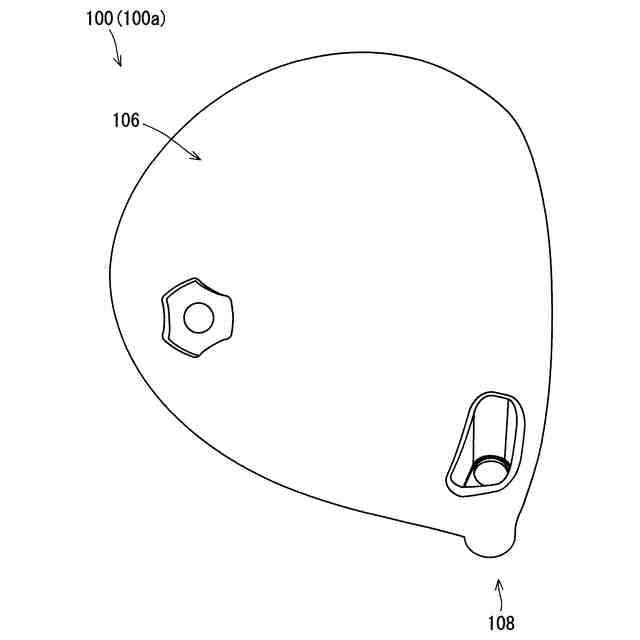

図２は、図１のゴルフクラブヘッドの底面図である。

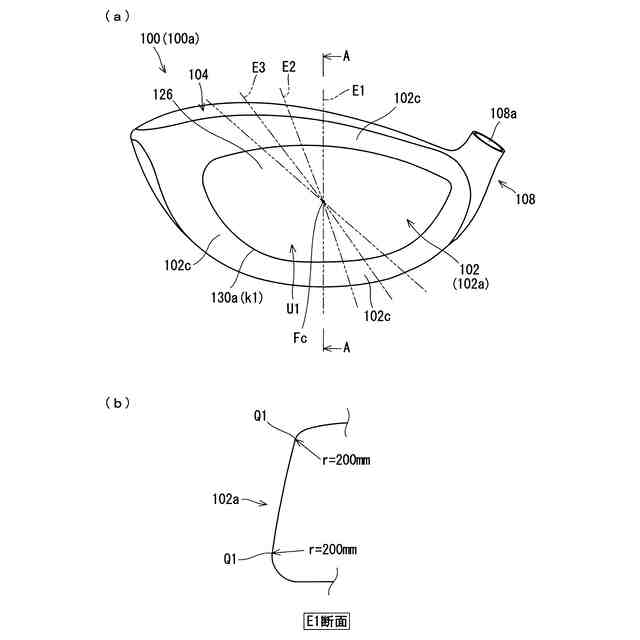

図３（ａ）は図１のゴルフクラブヘッドの正面図であり、図３（ｂ）は図３（ａ）のＥ１線に沿ったヘッド外面の断面線である。

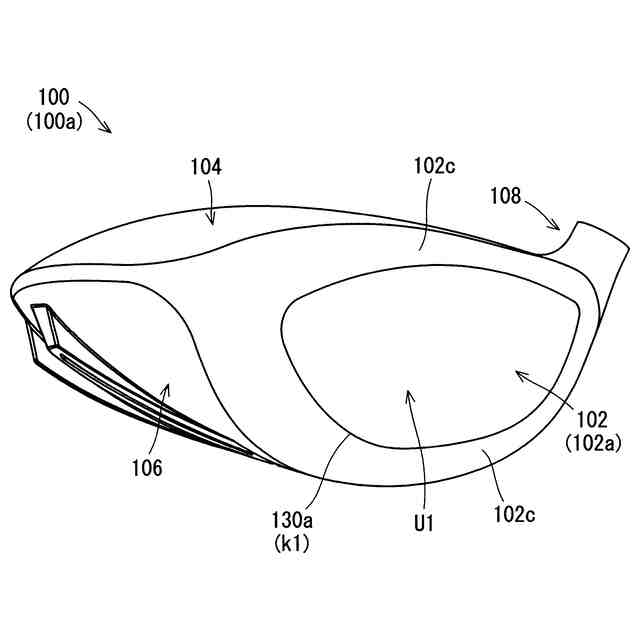

図４は、図１のゴルフクラブヘッドの斜視図である。

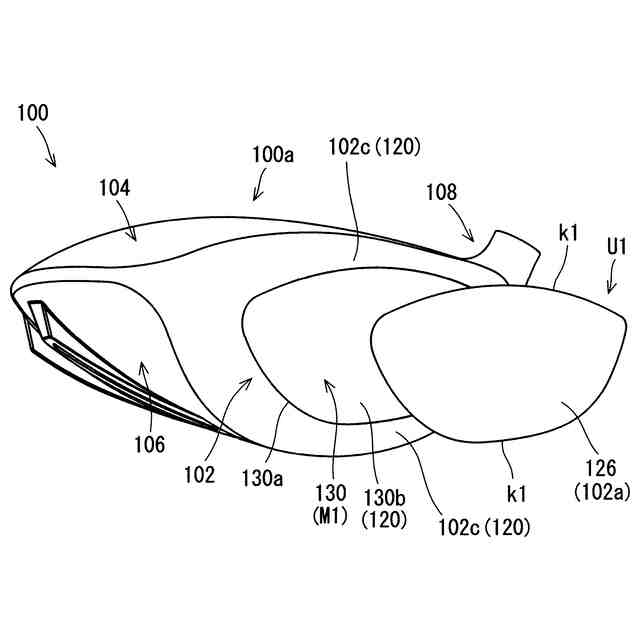

図５は、図１のゴルフクラブヘッドの分解斜視図である。

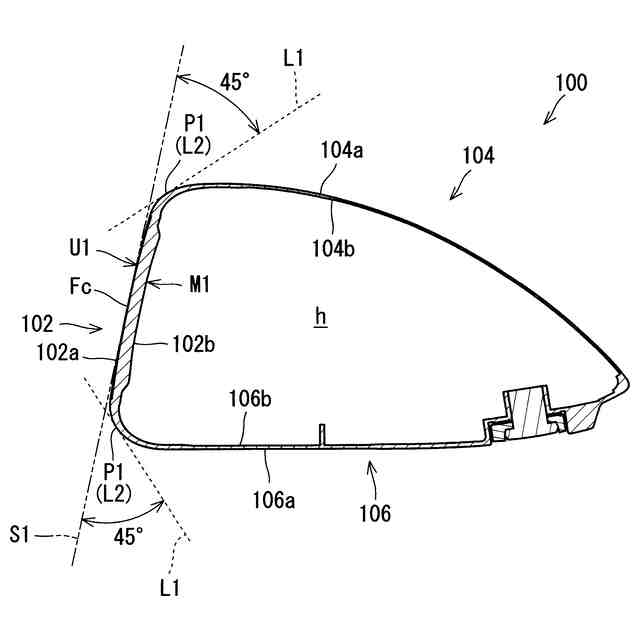

図６は、図３（ａ）のＡ－Ａ線に沿った断面図である。

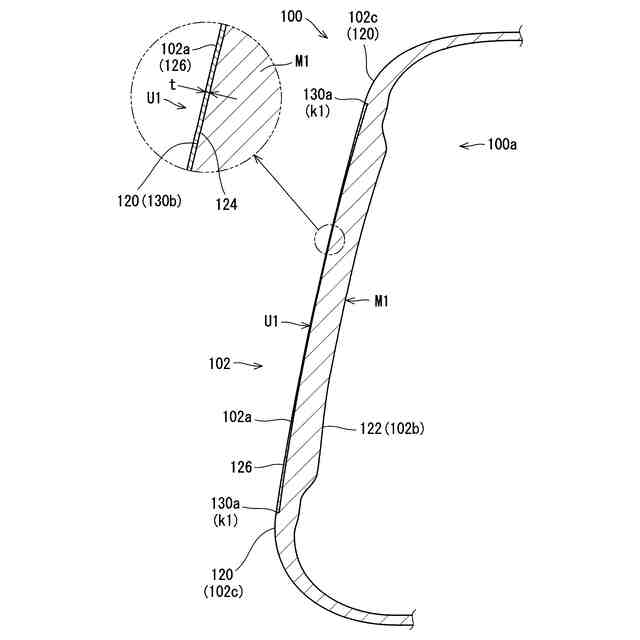

図７は、図６の部分拡大図である。
図８は、第２実施形態に係るゴルフクラブヘッドの平面図である。
図９は、図８のゴルフクラブヘッドの底面図である。
図１０は、図８のゴルフクラブヘッドの正面図である。
図１１は、図８のゴルフクラブヘッドにおけるヘッド本体の正面図である。
図１２は、図８のゴルフクラブヘッドの斜視図である。
図１３は、図８のゴルフクラブヘッドにおけるヘッド本体の斜視図である。
図１４は、図８のゴルフクラブヘッドの分解斜視図である。
図１５は、図１０のＡ－Ａ線に沿った断面図である。
図１６は、図１５の部分拡大図である。
図１７は、第３実施形態に係るゴルフクラブヘッドの平面図である。
図１８は、図１７のゴルフクラブヘッドの底面図である。
図１９は、図１７のゴルフクラブヘッドの正面図である。
図２０は、図１７のゴルフクラブヘッドにおけるヘッド本体の正面図である。
図２１は、図１７のゴルフクラブヘッドの斜視図である。
図２２は、図１７のゴルフクラブヘッドにおけるヘッド本体の斜視図である。
図２３は、図１７のゴルフクラブヘッドの分解斜視図である。
図２４は、図１９のＡ－Ａ線に沿った断面図である。
図２５は、図２４の部分拡大図である。
図２６（ａ）は変形例のヘッド本体の正面図であり、図２６（ｂ）は他の変形例のヘッド本体の正面図であり、図２６（ｃ）は他の変形例のヘッド本体の正面図であり、図２６（ｄ）は他の変形例のヘッド本体の正面図であり、図２６（ｅ）は他の変形例のヘッド本体の正面図である。
図２７（ａ）は他の変形例のゴルフクラブヘッドの断面図であり、図２７（ｂ）は他の変形例のゴルフクラブヘッドの断面図であり、図２７（ｃ）は他の変形例のゴルフクラブヘッドの断面図である。
図２８は、基準状態を説明するための概念図である。
【発明を実施するための形態】
【００１０】
以下、適宜図面が参照されつつ、好ましい実施形態に基づいて本発明が詳細に説明される。
（【００１１】以降は省略されています）
