公開番号2025090201
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2023205291
出願日2023-12-05
発明の名称検査装置、検査方法及び画像形成システム
出願人コニカミノルタ株式会社
代理人弁理士法人光陽国際特許事務所,弁理士法人信友国際特許事務所
主分類B41J 29/393 20060101AFI20250610BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】顧客の要求品質よりも過剰な検査とならないように、適切な検査情報に基づいて記録材に形成された画像を検査する検査装置を提供する。
【解決手段】検査装置60は、画像形成部240に設定される印刷情報に対して、画像の検査に用いられた検査情報を二つ以上紐付けた検査の履歴情報を管理し、新規の印刷要求を受け取った場合に、印刷要求に含まれる印刷情報を基に履歴情報から一つの検査情報を選択する履歴情報管理部65と、選択された一つの検査情報に基づいて、画像読取部が用紙から読み取った読取画像を解析し、画像の正常又は異常を検査する解析部63と、を備える。
【選択図】図4
特許請求の範囲【請求項１】
記録材に画像を形成する画像形成部に設定される印刷情報に対して、前記画像の検査に用いられた検査情報を二つ以上紐付けた検査の履歴情報を管理し、新規の印刷要求を受け取った場合に、前記印刷要求に含まれる前記印刷情報を基に前記履歴情報から一つの前記検査情報を選択する履歴情報管理部と、
前記履歴情報管理部により選択された一つの前記検査情報に基づいて、画像読取部が前記記録材から読み取った読取画像を解析し、前記画像の正常又は異常を検査する解析部と、を備える
検査装置。
続きを表示（約 1,000 文字）【請求項２】
前記検査情報の有効又は無効が設定されるフラグが設けられ、
前記履歴情報管理部は、前記フラグに基づいて、前記履歴情報から一つの前記検査情報を選択するか否かを決定する
請求項１に記載の検査装置。
【請求項３】
前記履歴情報に含まれる前記印刷情報と、前記新規の印刷要求に含まれる前記印刷情報とが一致し、かつ、前記履歴情報に含まれる前記印刷情報に紐づけられた複数の前記検査情報を表示する表示部と、
前記表示部に表示された複数の前記検査情報から選択した一つの前記検査情報を指定する操作部と、を備え、
前記解析部は、前記操作部により選択された前記検査情報を用いて前記画像を検査する
請求項２に記載の検査装置。
【請求項４】
前記表示部は、前記印刷情報を表示し、
前記操作部により、前記印刷情報に含まれる印刷詳細情報が指定され、
前記履歴情報管理部は、指定された前記印刷詳細情報に対して紐付けられている前記検査情報を選択する
請求項３に記載の検査装置。
【請求項５】
前記履歴情報に含まれる前記検査情報と、前記操作部により指定された前記検査情報とを比較する比較部を備える
請求項４に記載の検査装置。
【請求項６】
前記解析部による前記画像の検査が終了した後、今回の前記印刷要求に含まれていた前記印刷情報と、今回の検査で用いられた前記検査情報とを前記履歴情報管理部に管理させるかが前記操作部により選択される
請求項４に記載の検査装置。
【請求項７】
前記履歴情報には、前記操作部により任意の情報が追加される
請求項６に記載の検査装置。
【請求項８】
前記操作部により、任意の前記履歴情報又は前記印刷情報が削除又は編集される
請求項７に記載の検査装置。
【請求項９】
前記履歴情報管理部は、前記履歴情報から履歴数が多い前記検査情報を優先して選択する
請求項７に記載の検査装置。
【請求項１０】
前記履歴情報管理部は、前記検査情報に付与された前記画像の異常検出率に基づいて前記検査情報を選択する
請求項７に記載の検査装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、検査装置、検査方法及び画像形成システムに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、搬送経路内に印刷結果を読み取るインラインセンサなどのユニットを持つものがある。印刷物の画質異常を検出する装置又は方法として、このユニットによって印刷物を読み取った読取結果と基準画像との比較で画質異常を検出する手法がある。
【０００３】
印刷業者が用紙を切り替えながら印刷する際に、紙種等の用紙の種類に応じて画像異常の判断基準を設定する。特許文献１には、用紙トレイの用紙の種類と検査情報を対応付けして保存し、その用紙トレイの用紙の情報に紐づいた検査情報で画質異常を判断する検査装置が提案されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－２０５７０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、特許文献１に記載の技術では、印刷媒体に対して１種類の検査情報のみが検査装置に保存されている。検査装置が保存する検査基準によっては、顧客の要求品質よりも過剰な品質の検査となる。この場合、検査基準に満たない印刷物は廃棄される。過剰な品質の検査では、印刷業者による印刷物の廃棄量が増加するという問題があった。しかし、顧客要求品質に対して適切な基準による検査ができないことがあった。
【０００６】
本発明はこのような状況に鑑みて成されたものであり、適切な検査情報に基づいて記録材に形成された画像を検査することを目的とする。
【課題を解決するための手段】
【０００７】
上述した目的のうち少なくとも一つを実現するために、本発明の一側面を反映した検査装置は、記録材に画像を形成する画像形成部に設定される印刷情報に対して、画像の検査に用いられた検査情報を二つ以上紐付けた検査の履歴情報を管理、新規の印刷要求を受け取った場合に、印刷要求に含まれる印刷情報を基に履歴情報から一つの検査情報を選択する履歴情報管理部と、履歴情報管理部により選択された一つの検査情報に基づいて、画像読取部が記録材から読み取った読取画像を解析し、画像の正常又は異常を検査する解析部と、を備える。
なお、上記の検査装置は本発明の一態様であり、本発明の一側面を反映した検査方法及び画像形成システムについても、上記の検査装置と同様に構成される。
【発明の効果】
【０００８】
本発明によれば、適切な検査情報に基づいて記録材に形成された画像を検査することができる。
上記した以外の課題、構成及び効果は、以下の実施形態の説明により明らかにされる。
【図面の簡単な説明】
【０００９】

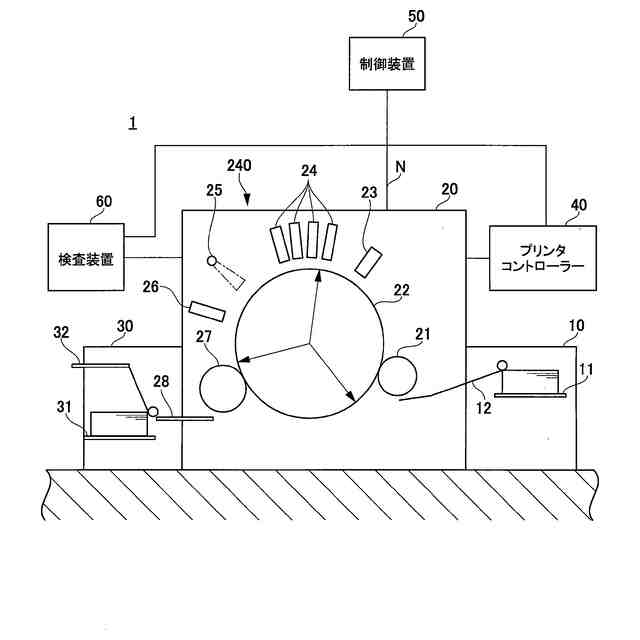

本発明の第１の実施形態に係る画像形成システムの全体構成を示す概略図である。

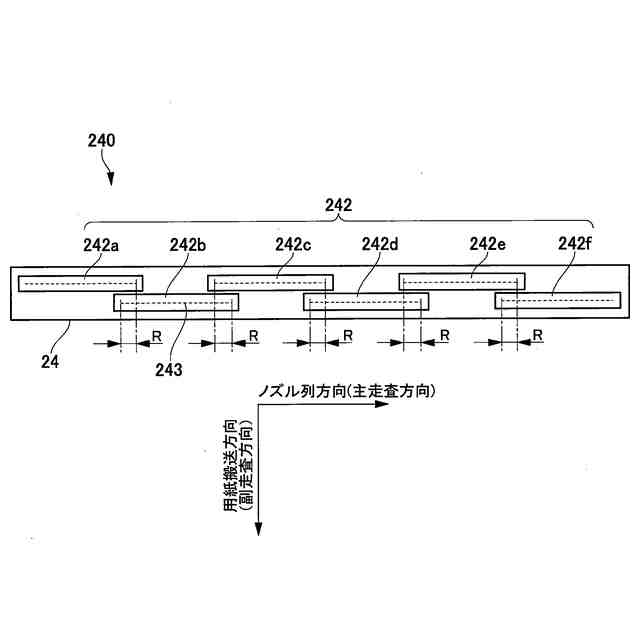

本発明の第１の実施形態に係る用紙側から見た状態におけるヘッドユニットを示す平面図である。

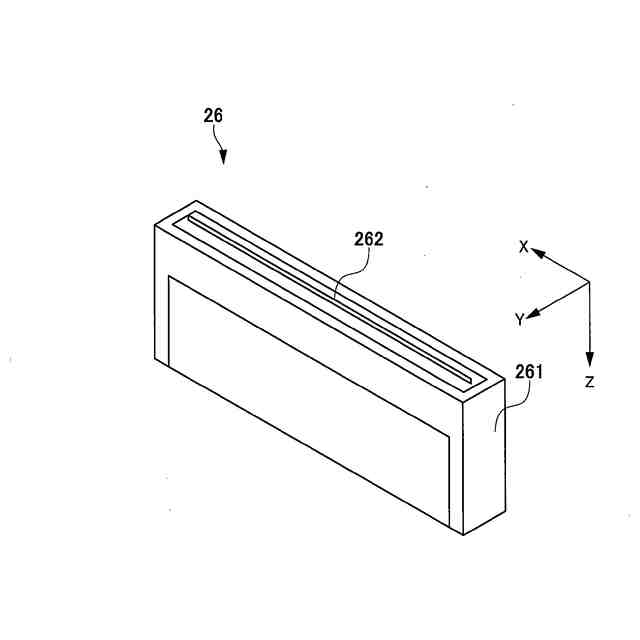

本発明の第１の実施形態に係るインラインセンサの構成例を示す斜視図である。

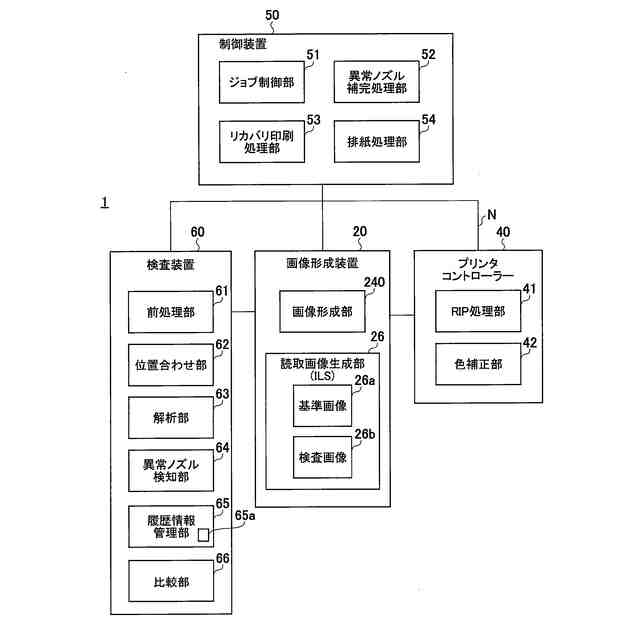

本発明の第１の実施形態に係る画像形成システムの機能構成例を示すブロック図である。

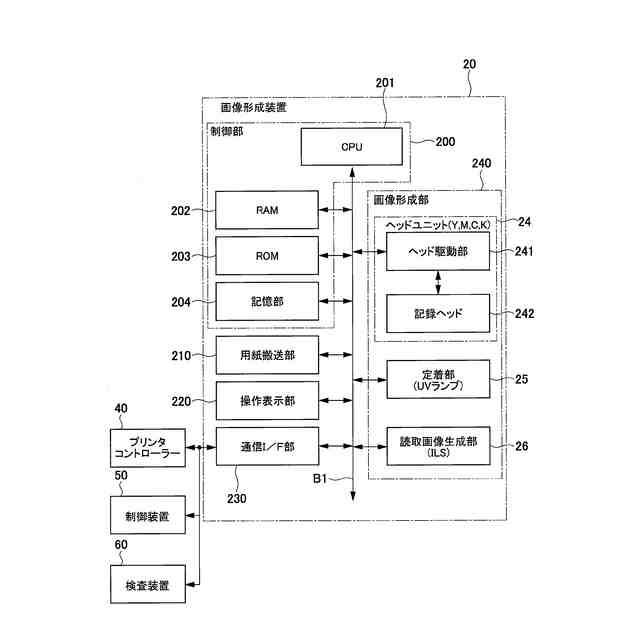

本発明の第１の実施形態に係る画像形成装置の制御系の構成例を示すブロック図である。

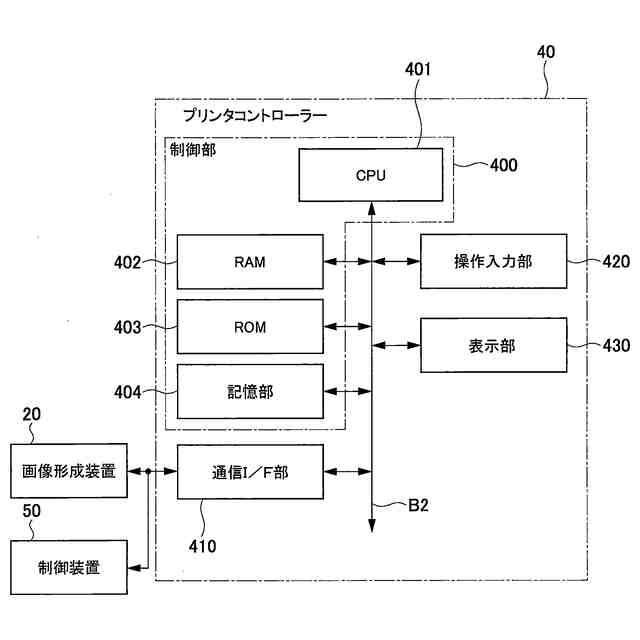

本発明の第１の実施形態に係るプリンタコントローラーの制御系の構成例を示すブロック図である。

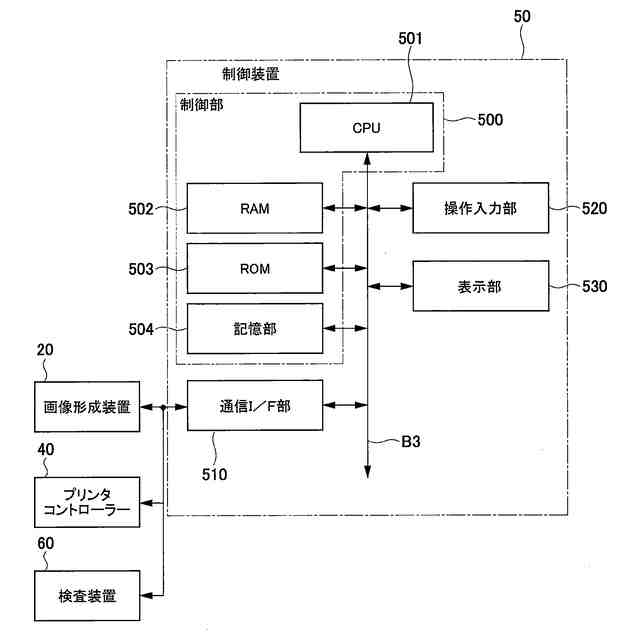

本発明の第１の実施形態に係る制御装置の制御系の構成例を示すブロック図である。

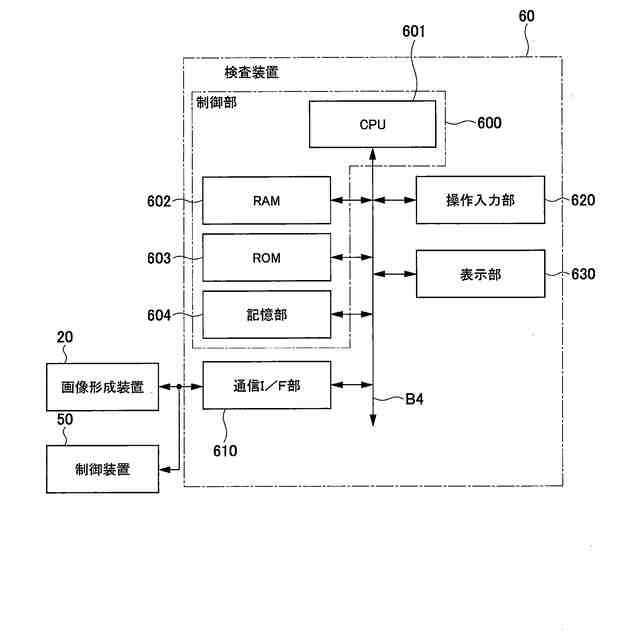

本発明の第１の実施形態に係る検査装置の制御系の構成例を示すブロック図である。
本発明の第１の実施形態に係る履歴情報の一例を示す図である。
本発明の第１の実施形態に係る印刷要求の内容と、印刷結果に適用される検査情報の例を示す図である。
本発明の第１の実施形態に係る第１の検査処理の例を示すフローチャートである。
本発明の第１の実施形態に係る第２の検査処理の例を示すフローチャートである。
本発明の第１の実施形態に係る第３の検査処理の例を示すフローチャートである。
本発明の第１の実施形態に係る指定画面の表示例を示す図である。
本発明の第２の実施形態に係る画像形成システムの全体構成を示す概略図である。
【発明を実施するための形態】
【００１０】
以下、本発明を実施するための形態について、添付図面を参照して説明する。本明細書及び図面において、実質的に同一の機能又は構成を有する構成要素については、同一の符号を付することにより重複する説明を省略する。
