発明の名称フレキシブルフラットケーブルおよび給電装置
出願人古河電気工業株式会社,古河AS株式会社
代理人個人,個人
主分類H01B 7/08 20060101AFI20250626BHJP(基本的電気素子)
要約【課題】通信用導体の特性インピーダンスのみならず、他の電気的な特性が要求される性能を満たすフレキシブルフラットケーブルを提供する。

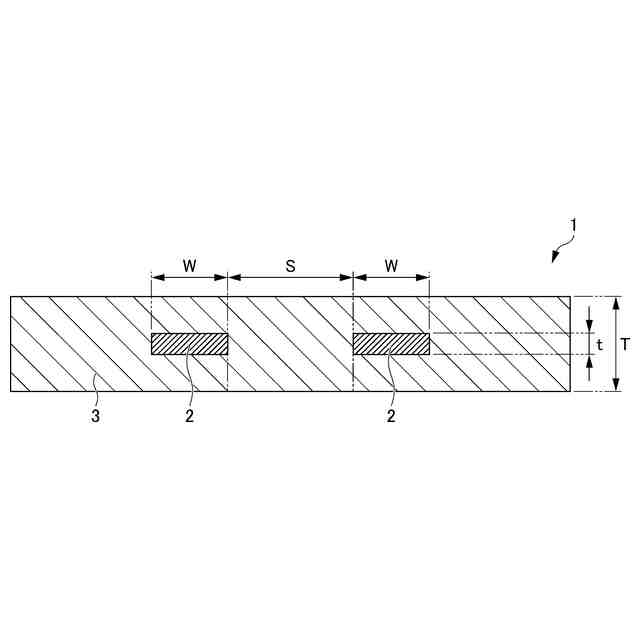

【解決手段】特性インピーダンスが調整される少なくとも一対の通信用導体2を含む複数の導体を絶縁体3で覆うことによって形成されたフレキシブルフラットケーブル1であって、厚さ寸法Tは、通信用導体2の厚さ寸法tの5倍以下であり、通信用導体2の幅寸法Wと厚さ寸法tとの比であるアスペクト比(幅寸法W/厚さ寸法t)は、通信用導体2の長さ寸法に応じて設定される所定値以下である。
【選択図】図1
特許請求の範囲【請求項１】
特性インピーダンスが調整される少なくとも一対の通信用導体を含む複数の導体を絶縁体で覆うことによって形成されたフレキシブルフラットケーブルであって、
厚さ寸法は、前記通信用導体の厚さ寸法の５倍以下であり、
前記通信用導体の幅寸法と厚さ寸法との比であるアスペクト比（幅寸法／厚さ寸法）は、前記通信用導体の長さ寸法に応じて設定される所定値以下である
フレキシブルフラットケーブル。
続きを表示（約 250 文字）【請求項２】
厚さ方向の少なくとも一方の面側には、導電層が形成されている
請求項１に記載のフレキシブルフラットケーブル。
【請求項３】

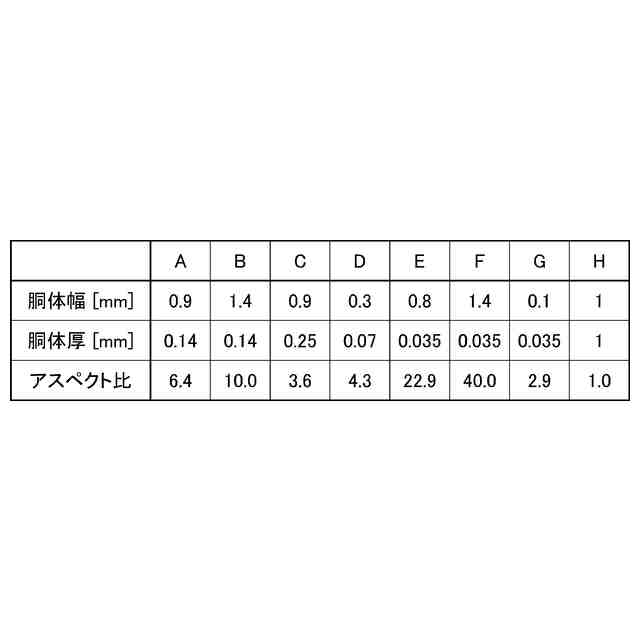

前記アスペクト比を表す変数をＹとし、前記通信用導体の長さ寸法（ｍｍ）を表す変数をＸとした場合に、
Ｙ≦－０．０３３Ｘ＋４３．４
の関係を満たす
請求項１に記載のフレキシブルフラットケーブル。
【請求項４】
請求項１乃至３のいずれか１項に記載のフレキシブルフラットケーブルを備えた
給電装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、通信信号を伝送する通信用導体を含む導体を絶縁体で覆うことによって形成されたフレキシブルフラットケーブルおよび給電装置に関するものである。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来のフレキシブルフラットケーブルとしては、複数の通信用導体と、複数の通信用導体を覆う絶縁材層と、一方の絶縁材層の外側に形成されたシールド層と、を有するものが知られている（例えば、特許文献１参照）。
【０００３】
従来のフレキシブルフラットケーブルは、絶縁材層の厚さ寸法および比誘電率を調整するとともに、通信用導体とシールド層との間の静電容量を調整することによって通信用導体の特性インピーダンスを調整している。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－３３９８３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来のフレキシブルフラットケーブルは、通信用導体の特性インピーダンスは調整されているが、挿入損失、反射損失、モード変換特性等の他の電気的な特性の調整はなされておらず、他の電気的な特性が所定の性能を満たさない場合に、通信性能が低下する可能性がある。
【０００６】
本発明の目的とするところは、通信用導体の特性インピーダンスのみならず、他の電気的な特性が要求される性能を満たすフレキシブルフラットケーブルおよび給電装置を提供することにある。
【課題を解決するための手段】
【０００７】

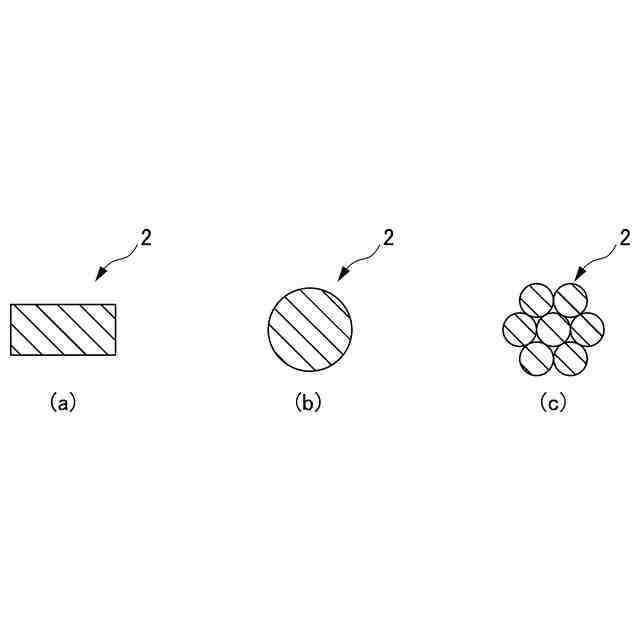

本発明に係るフレキシブルフラットケーブルは、特性インピーダンスが調整される少なくとも一対の通信用導体を含む複数の導体を絶縁体で覆うことによって形成されたフレキシブルフラットケーブルであって、厚さ寸法は、前記通信用導体の厚さ寸法の５倍以下であり、前記通信用導体の幅寸法と厚さ寸法との比であるアスペクト比（幅寸法／厚さ寸法）は、前記通信用導体の長さ寸法に応じて設定される所定値以下である。
【０００８】

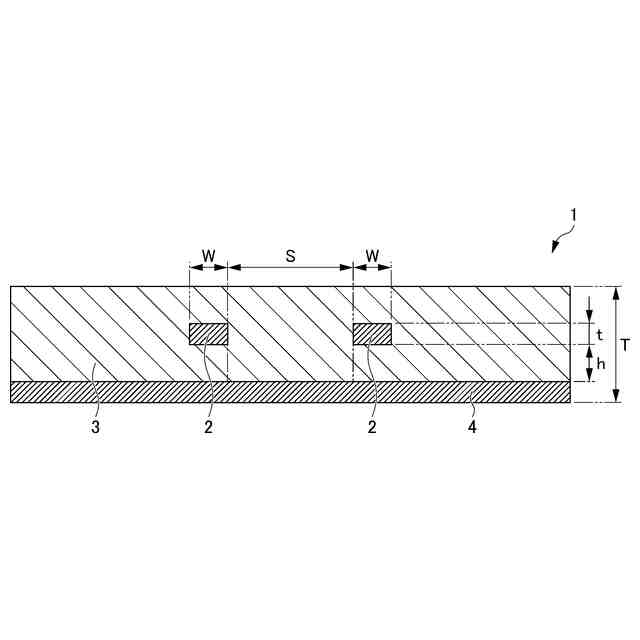

また、本発明に係るフレキシブルフラットケーブルは、厚さ方向の少なくとも一方の面側に、導電層が形成されている、ことが好ましい。
【０００９】

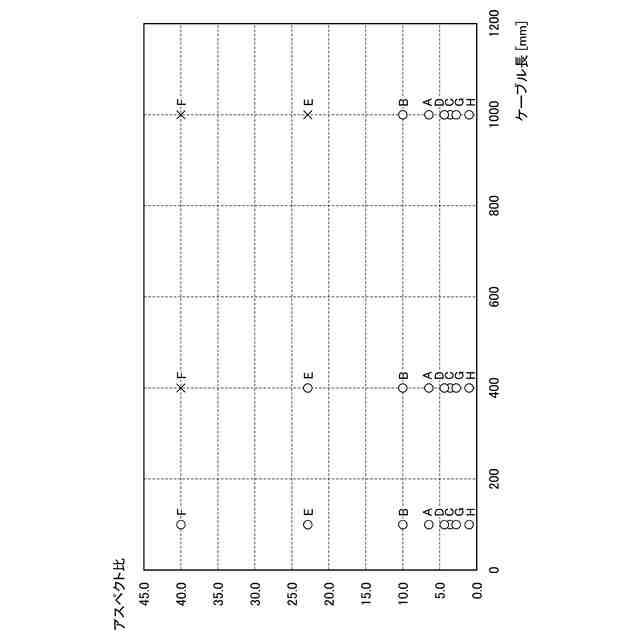

また、本発明に係るフレキシブルフラットケーブルは、前記アスペクト比を表す変数をＹとし、前記通信用導体の長さ寸法（ｍｍ）を表す変数をＸとした場合に、Ｙ≦－０．０３３Ｘ＋４３．４の関係を満たす、ことが好ましい。
【００１０】
また、本発明に係る給電装置は、フレキシブルフラットケーブルを備えている、ことが好ましい。
【発明の効果】
（【００１１】以降は省略されています）
