発明の名称コネクタおよびコネクタアセンブリ
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人
主分類H01R 13/52 20060101AFI20250722BHJP(基本的電気素子)
要約【課題】組立作業性を向上できるコネクタおよびコネクタアセンブリを提供する。
【解決手段】第1コネクタ10は、第1端子20と、第1端子20を保持する第1ハウジング30と、第1ハウジング30を第1方向X1に貫通するとともに、第1端子20を露出する作業孔32Xとを有する。第1コネクタ10は、第1ハウジング30に取り付けられるとともに、作業孔32Xを閉塞可能であるサービスカバー60を有する。サービスカバー60は、第1ハウジング30に取り付けられた状態において、作業孔32Xを露出する第1位置と、作業孔32Xを閉塞する第2位置とに移動可能に設けられている。サービスカバー60は、第1位置と第2位置との間において、第1方向X1と直交する第2方向Y1に沿ってスライド可能に設けられている。
【選択図】図2
特許請求の範囲【請求項１】
第１端子と、
前記第１端子を保持する第１ハウジングと、
前記第１ハウジングを第１方向に貫通するとともに、前記第１端子を露出する作業孔と、
前記第１ハウジングに取り付けられるとともに、前記作業孔を閉塞可能であるサービスカバーと、を有し、
前記サービスカバーは、前記第１ハウジングに取り付けられた状態において、前記作業孔を露出する第１位置と、前記作業孔を閉塞する第２位置とに移動可能に設けられており、
前記サービスカバーは、前記第１位置と前記第２位置との間において、前記第１方向と直交する第２方向に沿ってスライド可能に設けられている、コネクタ。
続きを表示（約 1,700 文字）【請求項２】
前記サービスカバーは、前記第１ハウジングに取り付けられた状態において、前記第１位置と、前記第２位置と、前記第１方向において前記第２位置と離れた位置であって前記第２方向において前記第１位置と離れた位置である第３位置とに移動可能に設けられており、
前記サービスカバーは、前記第１位置から前記第３位置まで前記第２方向に沿ってスライド可能に設けられており、
前記サービスカバーは、前記第３位置から前記第２位置まで前記第１方向に沿ってスライド可能に設けられている、請求項１に記載のコネクタ。
【請求項３】
前記第１ハウジングは、ハウジング本体と、前記ハウジング本体の外周面から外方に突出する取付部とを有し、
前記取付部は、前記第２方向に沿って延びるレール部を有し、
前記サービスカバーは、前記作業孔を閉塞する本体部と、前記レール部に対してスライド可能に設けられたスライダと、を有する、請求項１に記載のコネクタ。
【請求項４】
前記取付部は、第１係合部を更に有し、
前記サービスカバーは、前記第１係合部と係合可能である第２係合部を更に有し、
前記第２係合部は、前記サービスカバーが前記第２位置に配置された状態において、前記第１係合部に係合される、請求項３に記載のコネクタ。
【請求項５】
前記第１ハウジングは、前記ハウジング本体の外周面に設けられた第１嵌合検知部を更に有し、
前記サービスカバーは、前記第１嵌合検知部に係合可能である第２嵌合検知部を更に有し、
前記第２嵌合検知部は、前記サービスカバーが前記第１位置に配置された状態において、前記第１嵌合検知部に係合されるように設けられており、
前記第２嵌合検知部は、相手コネクタが有する第２ハウジングが前記第１ハウジングに嵌合された場合に、前記第２ハウジングが有する突起部によって前記第１嵌合検知部との係合が解除される、請求項３に記載のコネクタ。
【請求項６】
前記第１ハウジングは、前記ハウジング本体の外周面から外方に突出するとともに、前記作業孔に連通する筒部を有し、
前記サービスカバーは、前記本体部から前記第１方向に向かって突出するとともに、前記筒部の内部に嵌合可能である嵌合筒部と、前記嵌合筒部の外周面に装着されたシール部材とを有し、
前記嵌合筒部は、前記サービスカバーが前記第２位置に配置された状態において、前記筒部の内部に嵌合されるように設けられており、
前記シール部材は、前記嵌合筒部の外周面と前記筒部の内周面との間をシールする、請求項３記載のコネクタ。
【請求項７】
前記サービスカバーは、前記嵌合筒部の外周面から外方に突出する抜け止め突起を有し、
前記シール部材は、前記第１方向において、前記本体部と前記抜け止め突起との間に設けられており、
前記抜け止め突起は、前記シール部材と係合可能である、請求項６に記載のコネクタ。
【請求項８】
前記サービスカバーは、前記本体部に設けられたインターロックコネクタを有し、
前記コネクタは、前記第１ハウジングの内部に設けられるとともに、前記インターロックコネクタと嵌合可能である内部コネクタを有し、
前記インターロックコネクタは、前記第１方向に沿って前記内部コネクタに嵌合されるとともに、前記サービスカバーが前記第２位置に配置された状態において前記内部コネクタに嵌合される、請求項３に記載のコネクタ。
【請求項９】
請求項１から請求項８のいずれか１項に記載のコネクタである第１コネクタと、
前記第１コネクタに接続される第２コネクタと、を有し、
前記第２コネクタは、
前記第１端子に接続される第２端子と、
前記第２端子を保持するとともに、前記第２方向に沿って前記第１ハウジングに嵌合される第２ハウジングと、を有する、コネクタアセンブリ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタおよびコネクタアセンブリに関するものである。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
従来、車両には、電気機器のケースに装着される第１コネクタと、電線の端部に取り付けられるとともに第１コネクタと電気的に接続される第２コネクタと、サービスカバーとを備えるコネクタアセンブリが搭載される（例えば、特許文献１参照）。第１コネクタは、第１端子と、第１端子を保持する第１ハウジングとを有する。第２コネクタは、電線の端末に接続された第２端子と、第２端子を保持する第２ハウジングとを有する。サービスカバーは、第１ハウジングが有する作業孔を閉塞するように第１ハウジングに取り付けられる。
【０００３】
第１コネクタと第２コネクタとを接続する際には、まず、第１ハウジングを第２ハウジングに嵌合させるとともに、第１端子に設けられた第１ボルト孔と第２端子に設けられた第２ボルト孔とを重ね合わせる。続いて、第１ハウジングの作業孔を通じてボルトを第１ハウジングの内部に挿入し、そのボルトを第１ボルト孔および第２ボルト孔に貫通させる。次いで、ボルトをナットにねじ込むことにより、第１端子と第２端子とをボルト締結によって互いに電気的に接続する。その後、第１ハウジングの作業孔を閉塞するように第１ハウジングに対してサービスカバーを取り付ける。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－１３０３００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、上記コネクタアセンブリにおいては、組立作業性の向上が望まれている。
本開示の目的は、組立作業性を向上できるコネクタおよびコネクタアセンブリを提供することにある。
【課題を解決するための手段】
【０００６】
本開示のコネクタは、第１端子と、前記第１端子を保持する第１ハウジングと、前記第１ハウジングを第１方向に貫通するとともに、前記第１端子を露出する作業孔と、前記第１ハウジングに取り付けられるとともに、前記作業孔を閉塞可能であるサービスカバーと、を有し、前記サービスカバーは、前記第１ハウジングに取り付けられた状態において、前記作業孔を露出する第１位置と、前記作業孔を閉塞する第２位置とに移動可能に設けられており、前記サービスカバーは、前記第１位置と前記第２位置との間において、前記第１方向と直交する第２方向に沿ってスライド可能に設けられている。
【発明の効果】
【０００７】
本開示のコネクタおよびコネクタアセンブリによれば、組立作業性を向上できるという効果を奏する。
【図面の簡単な説明】
【０００８】

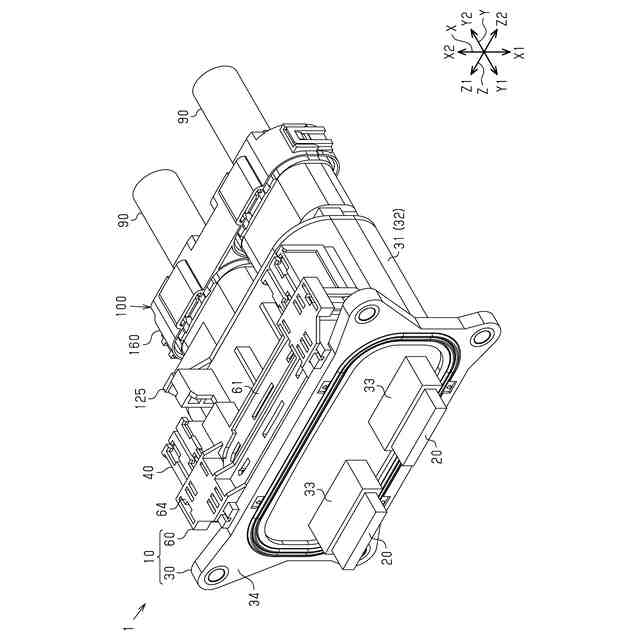

図１は、一実施形態のコネクタアセンブリを示す斜視図である。

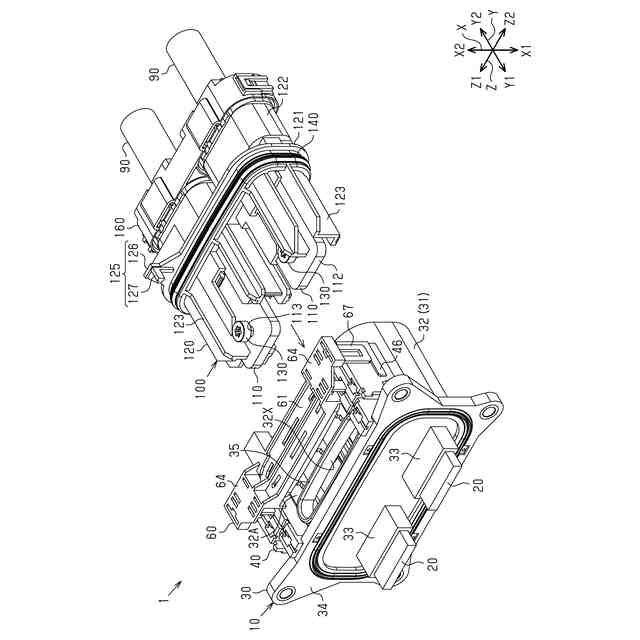

図２は、一実施形態のコネクタアセンブリを示す分解斜視図である。
図３は、一実施形態のコネクタアセンブリを示す分解斜視図である。
図４は、一実施形態のコネクタアセンブリを示す平面図である。
図５は、一実施形態のコネクタアセンブリを示す断面図（図４における５－５線断面図）である。

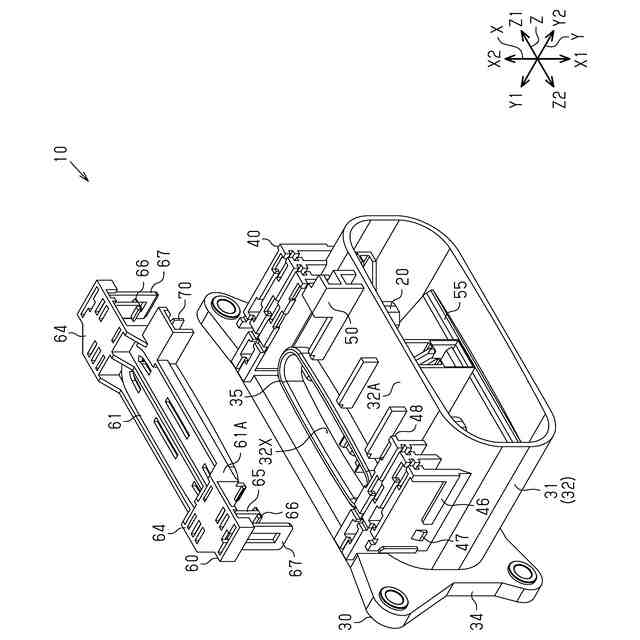

図６は、一実施形態の第１コネクタを示す分解斜視図である。
図７は、一実施形態の第１コネクタを示す平面図である。

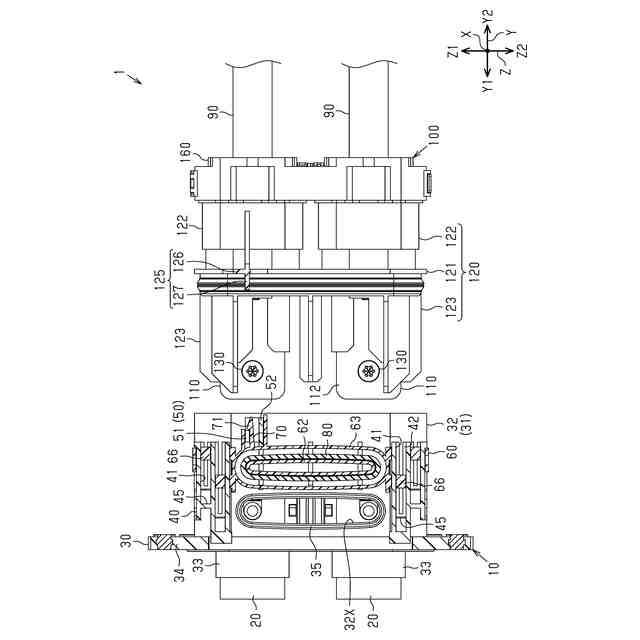

図８は、一実施形態のコネクタアセンブリを示す分解断面図（図７における８－８線断面図）である。

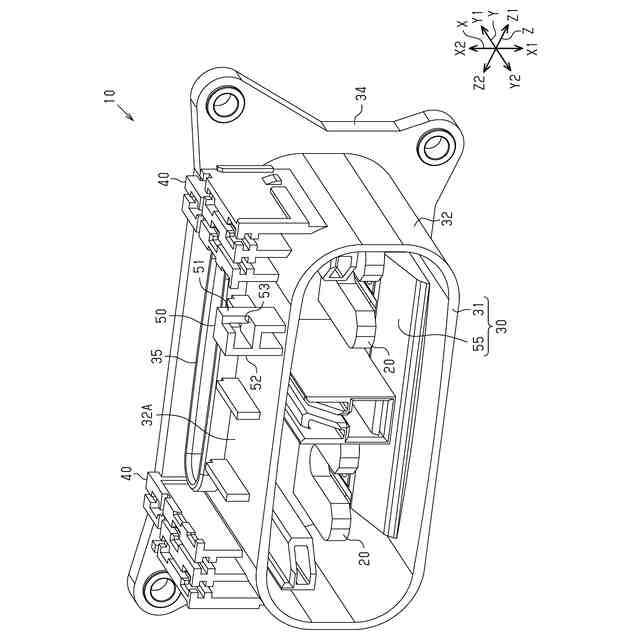

図９は、一実施形態の第１コネクタの一部を示す斜視図である。
図１０は、一実施形態のサービスカバーを示す斜視図である。
図１１は、一実施形態のコネクタアセンブリの製造方法を示す断面図である。
図１２は、一実施形態のコネクタアセンブリの製造方法を示す斜視図である。
図１３は、一実施形態のコネクタアセンブリの製造方法を示す斜視図である。
図１４は、一実施形態のコネクタアセンブリの製造方法を示す斜視図である。
図１５は、変更例のコネクタアセンブリを示す断面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施形態を列挙して説明する。
［１］本開示のコネクタは、第１端子と、前記第１端子を保持する第１ハウジングと、前記第１ハウジングを第１方向に貫通するとともに、前記第１端子を露出する作業孔と、前記第１ハウジングに取り付けられるとともに、前記作業孔を閉塞可能であるサービスカバーと、を有し、前記サービスカバーは、前記第１ハウジングに取り付けられた状態において、前記作業孔を露出する第１位置と、前記作業孔を閉塞する第２位置とに移動可能に設けられており、前記サービスカバーは、前記第１位置と前記第２位置との間において、前記第１方向と直交する第２方向に沿ってスライド可能に設けられている。
【００１０】
この構成によれば、サービスカバーが、第１ハウジングに取り付けられた状態において、作業孔を露出する第１位置と、作業孔を閉塞する第２位置とに移動可能に第１ハウジングに取り付けられる。このため、コネクタに相手コネクタが接続される前の状態において、第１ハウジングに対して事前にサービスカバーを取り付けることができる。したがって、コネクタと相手コネクタとを接続する際に、第１ハウジングに対して事前に取り付けられたサービスカバーを利用して作業孔を閉塞することができる。この結果、作業孔を閉塞する際に、コネクタおよび相手コネクタとは別に用意しておいたサービスカバーをコネクタに取り付ける作業を省略できる。これにより、コネクタアセンブリの組立作業性を向上させることができる。特に、コネクタと相手コネクタとの接続作業を自動化する場合に有効である。具体的には、コネクタアセンブリの組み立て作業時に製造ラインに追加する部品を減らすことができるため、コネクタアセンブリの組み立て工程を自動化しやすくなる。
（【００１１】以降は省略されています）
