公開番号2025111612
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2025071041,2021159410
出願日2025-04-23,2021-09-29
発明の名称画像形成装置
出願人ブラザー工業株式会社
代理人弁理士法人ネクスト
主分類B41J 29/38 20060101AFI20250723BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】情報処理装置による遠隔操作を受け入れ可能な画像形成装置において、必要なセキュリティを確保しつつ、遠隔操作を開始する際の操作の煩わしさを抑制する。
【解決手段】コントローラ11は、承認処理によるリモート画面の表示が承認された場合に、PC30にリモート画面データを送信する送信処理を実行する。コントローラ11は、送信処理の後に、PC30から、リモート画面を用いた仮想的な操作が行われたことを示す指示を、通信インタフェースを介して受け付けた場合に、指示に応じて所定の処理を実行するリモート表示制御を実行する。コントローラ11が実行する承認処理では、通信用アドレスが特定条件を満たすと判断した場合に、ユーザIF17に承認画面を表示することなく、PC30に対してリモート画面の表示を承認する。
【選択図】図1
特許請求の範囲【請求項１】
ユーザインタフェースと、
通信インタフェースと、
コントローラと、を備え、
前記コントローラは、
前記通信インタフェースを介して接続した装置から、第１要求を受け付けた場合に、前記ユーザインタフェースに承認画面を表示し、前記承認画面に対する承認操作を、前記ユーザインタフェースを介して受け付けた場合に、リモート画面の表示を承認する承認処理を実行することが可能であり、前記第１要求は、前記リモート画面の表示要求であり、前記リモート画面は、前記第１要求の要求元装置に表示される画面であって、前記ユーザインタフェースを仮想的に再現する画面であり、
前記コントローラは、
前記承認処理による前記リモート画面の表示が承認された場合に、前記第１要求の要求元装置にリモート画面データを送信する送信処理を実行し、前記リモート画面データは、前記第１要求の要求元装置に、前記リモート画面を表示させるためのデータであり、
前記コントローラは、前記送信処理の後に、前記第１要求の要求元装置から、前記リモート画面を用いた仮想的な操作が行われたことを示す指示を、前記通信インタフェースを介して受け付けた場合に、前記指示に応じて所定の処理を実行し、
前記承認処理では、通信用アドレスが特定条件を満たすか否かを判断し、前記通信用アドレスは、前記第１要求の要求元装置との通信に用いられるＩＰアドレスであり、前記承認処理では、前記通信用アドレスが前記特定条件を満たすと判断した場合に、前記ユーザインタフェースに前記承認画面を表示することなく、前記第１要求の要求元装置に対して前記リモート画面の表示を承認する、
画像形成装置。
続きを表示（約 3,000 文字）【請求項２】
ユーザインタフェースと、
通信インタフェースと、
コントローラと、を備え、
前記コントローラは、
前記通信インタフェースを介して接続した装置から、第１要求を受け付けた場合に、前記第１要求の要求元装置に対するリモート画面の表示を承認する承認処理を実行することが可能であり、前記第１要求は、前記リモート画面の表示要求であり、前記リモート画面は、前記第１要求の要求元装置に表示される画面であって、前記ユーザインタフェースを仮想的に再現する画面であり、
前記コントローラは、前記承認処理による前記リモート画面の表示が承認された場合に、リモート画面データを送信する送信処理を実行し、前記リモート画面データは、前記第１要求の要求元装置に前記リモート画面を表示するためのデータであり、
前記コントローラは、前記送信処理の後に、前記第１要求の要求元装置から、前記リモート画面を用いた仮想的な操作が行われたことを示す指示を、前記通信インタフェースを介して受け付けた場合に、前記指示に応じて所定の処理を実行し、
前記承認処理では、通信用アドレスが特定条件を満たすか否かを判断し、前記通信用アドレスが前記特定条件を満たすと判断した場合に、前記第１要求の要求元装置に対して前記リモート画面の表示を承認し、前記通信用アドレスが前記特定条件を満たさないと判断した場合に、前記第１要求の要求元装置に対して前記リモート画面の表示を承認せず、前記通信用アドレスは、前記第１要求の要求元装置との通信に用いられるＩＰアドレスである、
画像形成装置。
【請求項３】
Ｗｅｂサーバを備え、
前記コントローラは、前記画像形成装置に関するＷｅｂページの表示要求を受け付けた場合に、前記Ｗｅｂサーバにより、前記Ｗｅｂページの表示要求をしてきた装置にＷｅｂページデータを送信させ、前記Ｗｅｂページデータは、前記Ｗｅｂページの表示要求をしてきた装置に、前記Ｗｅｂページを表示させるためのデータであり、
前記コントローラは、前記Ｗｅｂページデータを送信した後に、前記Ｗｅｂページデータの送信先である装置から、前記第１要求を、前記Ｗｅｂページを介して受け付けた場合に、前記第１要求の要求元装置との通信に用いられるＩＰアドレスを用いて、前記承認処理を実行する請求項１又は２に記載の画像形成装置。
【請求項４】
前記承認処理では、前記通信用アドレスとして、前記画像形成装置のＩＰアドレスを用い、前記画像形成装置のＩＰアドレスがプライベートＩＰアドレスであれば、前記特定条件を満たすと判断する請求項１～３のいずれか一項に記載の画像形成装置。
【請求項５】
前記画像形成装置には、承認の許可対象とするＩＰアドレスを登録しておくことが可能であり、
前記承認処理では、前記第１要求の要求元装置のＩＰアドレスを前記通信用アドレスとして用い、前記通信用アドレスが、前記画像形成装置に登録されているＩＰアドレスと一致すれば、前記特定条件を満たすと判断する請求項１～４のいずれか一項に記載の画像形成装置。
【請求項６】
前記コントローラは、前記承認の許可対象とするＩＰアドレスを指定する操作を、前記ユーザインタフェースを介して受け付けた場合に、前記ユーザインタフェースを介して受け付けたＩＰアドレスを、前記承認の許可対象とするＩＰアドレスとして、前記画像形成装置へ登録させる請求項５に記載の画像形成装置。
【請求項７】
Ｗｅｂサーバを備え、
前記コントローラは、前記通信インタフェースを介して接続した装置から、登録ページの表示要求を受け付けた場合に、前記登録ページの表示要求をしてきた装置に、前記登録ページを表示するためのＷｅｂページデータを送信し、前記登録ページは、前記承認の許可対象とするＩＰアドレスの登録操作を受け付けるＷｅｂページであり、
前記コントローラは、前記通信インタフェースを介して、前記Ｗｅｂページデータの送信先である装置から、前記承認の許可対象とするＩＰアドレスの登録指示を受け付けた場合に、前記登録指示に応じた前記ＩＰアドレスを登録し、前記ＩＰアドレスの登録には、管理者認証を必要とする請求項５に記載の画像形成装置。
【請求項８】
前記承認処理では、前記通信用アドレスとして、前記画像形成装置のＩＰアドレスと、前記第１要求の要求元装置のＩＰアドレスとを用い、前記画像形成装置のＩＰアドレスと前記第１要求の要求元装置のＩＰドレスとが、同じＬＡＮ上でのアドレスであれば、前記特定条件を満たすと判断する請求項１～７のいずれか一項に記載の画像形成装置。
【請求項９】
前記コントローラは、第１承認処理が有効でないことが前記画像形成装置に設定されており、かつ前記第１要求の要求元装置から前記第１要求を受け付けた場合は、前記承認処理として、第２承認処理を実行し、前記第１承認処理は、前記通信用アドレスが前記特定条件を満たすと判断した場合に、前記ユーザインタフェースに前記承認画面を表示することなく、前記第１要求の要求元装置に対して前記リモート画面の表示を承認する処理であり、前記第２承認処理は、前記承認画面に対する承認操作を、前記ユーザインタフェースを介して受け付けた場合に、前記リモート画面の表示を承認する処理であり、
前記コントローラは、前記ユーザインタフェースを介して受け付けた操作に基づいて、前記第１承認処理の有効に関する設定を、前記画像形成装置に対して行う請求項１に記載の画像形成装置。
【請求項１０】
Ｗｅｂサーバを備え、
前記コントローラは、第１承認処理が有効でないことが前記画像形成装置に設定されており、かつ前記第１要求の要求元装置から前記リモート画面の表示指示を受け付けた場合は、前記承認処理として、第２承認処理を実行し、前記第１承認処理は、前記通信用アドレスが前記特定条件を満たすと判断した場合に、前記ユーザインタフェースに前記承認画面を表示することなく、前記第１要求の要求元装置に対して前記リモート画面の表示を承認する処理であり、前記第２承認処理は、前記承認画面に対する承認操作を、前記ユーザインタフェースを介して受け付けた場合に、前記リモート画面の表示を承認する処理であり、
前記コントローラは、前記通信インタフェースを介して接続された装置から、前記承認処理に関するＷｅｂページの表示要求を受け付けた場合に、前記Ｗｅｂサーバにより、前記Ｗｅｂページの表示要求をしてきた装置にＷｅｂページデータを送信させ、前記Ｗｅｂページデータは、前記Ｗｅｂページのデータの送信先の装置に、前記第１承認処理の有効に関する設定の操作を受け付ける画面を示すＷｅｂページを表示させるためのデータであり、
前記コントローラは、前記Ｗｅｂページデータを送信した後に、前記Ｗｅｂページデータの送信先である装置からの前記第１承認処理の有効に関する設定指示に基づいて、前記第１承認処理の有効に関する設定を前記画像形成装置に対して行う請求項１に記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
情報処理装置からの遠隔操作を受け付け可能な画像形成装置の技術に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
特許文献１には、画像形成装置のユーザインタフェースを仮想的に示すリモート画面を、遠隔の情報処理装置に表示させることで、リモート画面の操作に応じて画像形成装置を遠隔操作する技術が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１０２６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
発明者は、リモート画面のセキュリティを向上するために、画像形成装置のユーザインタフェースを介して承認操作を受け付けたことを条件に、情報処理装置に対してリモート画面の表示を許可する、という構成を検討している。
【課題を解決するための手段】
【０００５】
上記課題を解決するために実施形態として開示した画像形成装置は、ユーザインタフェースと、通信インタフェースと、コントローラと、を備え、コントローラは、通信インタフェースを介して接続した装置から、第１要求を受け付けた場合に、ユーザインタフェースに承認画面を表示し、承認画面に対する承認操作を、ユーザインタフェースを介して受け付けた場合に、リモート画面の表示を承認する承認処理を実行することが可能であり、第１要求は、リモート画面の表示要求であり、リモート画面は、第１要求の要求元装置に表示される画面であって、ユーザインタフェースを仮想的に再現する画面である。コントローラは、承認処理によるリモート画面の表示が承認された場合に、第１要求の要求元装置にリモート画面データを送信する送信処理を実行し、リモート画面データは、第１要求の要求元装置に、リモート画面を表示させるためのデータであり、コントローラは、送信処理の後に、第１要求の要求元装置から、リモート画面を用いた仮想的な操作が行われたことを示す指示を、通信インタフェースを介して受け付けた場合に、指示に応じて所定の処理を実行し、承認処理では、通信用アドレスが特定条件を満たすか否かを判断し、通信用アドレスは、第１要求の要求元装置との通信に用いられるＩＰアドレスであり、承認処理では、通信用アドレスが特定条件を満たすと判断した場合に、ユーザインタフェースに承認画面を表示することなく、第１要求の要求元装置に対してリモート画面の表示を承認する。
【０００６】
上記構成では、画像形成装置のコントローラは、リモート画面の表示指示を受け付けた場合に、ユーザインタフェースに承認画面を表示し、承認画面に対する承認操作を受け付けたことを判断した場合に、要求元装置に対してリモート画面の表示を承認する承認処理を実行する。一方で、承認処理では、第１要求の要求元装置との通信に用いられるＩＰアドレスである通信用アドレスが特定条件を満たすと判断した場合に、承認画面を表示することなく、第１要求の要求元装置に対してリモート画面の表示を承認する。コントローラは、承認処理によるリモート画面の表示が承認された場合に、第１要求の要求元装置にリモート画面データを送信し、リモート画面データの送信の後、第１要求の要求元装置から、リモート画面を用いた仮想的な操作が行われたことを示す指示を、通信インタフェースを介して受け付けた場合に、指示に応じて所定の処理を実行する。これにより、第１要求の要求元装置との通信に用いられるＩＰアドレスが特定条件を満たす場合に、ユーザインタフェースに承認画面を表示することなく、第１要求の要求元装置にリモート画面が表示されるため、画像形成装置のユーザインタフェースに対して承認操作を行う必要がなくなる。その結果、リモート画面を用いた遠隔操作に対するセキュリティの低下を抑制しつつ、遠隔操作を開始する際の操作の煩わしさを抑制することができる。
【図面の簡単な説明】
【０００７】
画像形成システムの構成図である。
リモート画面制御に係る処理を説明するタイミングチャートである。

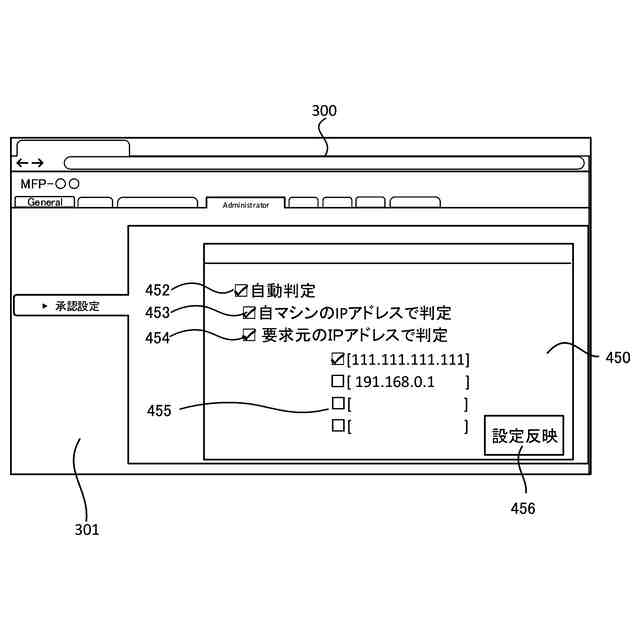

管理者画面を説明する図である。
管理者画面を説明する図である。
図２のＳ２４の処理を説明するフローチャートである。
設定ファイルの更新に係る処理を説明するフローチャートである。
設定画面を説明する図である。
承認画面を説明する図である。
リモート画面を説明する図である。
【発明を実施するための形態】
【０００８】
（第１実施形態）
本実施形態係に係る画像形成システム１００を、図面を参照しつつ説明する。図１に示す画像形成システム１００は、ＭＦＰ１０と、ＰＣ３０，５０，５１とを備えている。ＭＦＰは、multifunction peripheralの略称である。ＭＦＰ１０と、ＰＣ３０，５０，５１とはネットワーク２００に接続されており、ネットワーク２００を通じて通信可能である。ネットワーク２００は、ＬＡＮや、インターネットである。本実施形態において、ＭＦＰ１００が、画像形成装置の一例である。ＰＣ３０，５０，５１は、情報処理装置の一例である。なお、ＭＦＰ１０と、ＰＣ３０，５０，５１とは、同一のＬＡＮに接続されている。
【０００９】
次に、ＭＦＰ１０の構成を説明する。ＭＦＰ１００は、コントローラ１１、メモリ１２、プリンタ１３、スキャナ１４、ＦＡＸ－ＩＦ１５、通信ＩＦ１６、ユーザＩＦ１７、及びバス１８を備えている。ＩＦは、interfaceの略語である。
【００１０】
通信ＩＦ１６は、所定の通信プロトコルに準拠して、ＭＦＰ１０をネットワーク２００に接続する。ユーザＩＦ１７は、ＭＦＰ１０を直接操作するユーザと、コントローラ１１との間に介在するインタフェースであり、タッチパネル１７１や、物理キーである操作キー１７２を有している。
（【００１１】以降は省略されています）
