公開番号2025114911
公報種別公開特許公報(A)
公開日2025-08-06
出願番号2024009146
出願日2024-01-25
発明の名称用紙判別装置及び画像形成装置
出願人コニカミノルタ株式会社
代理人弁理士法人光陽国際特許事務所
主分類G01N 21/27 20060101AFI20250730BHJP(測定;試験)
要約【課題】用紙の紙粉の影響を抑制して高精度に用紙の特性を判別可能な用紙判別装置及び画像形成装置を提供する。

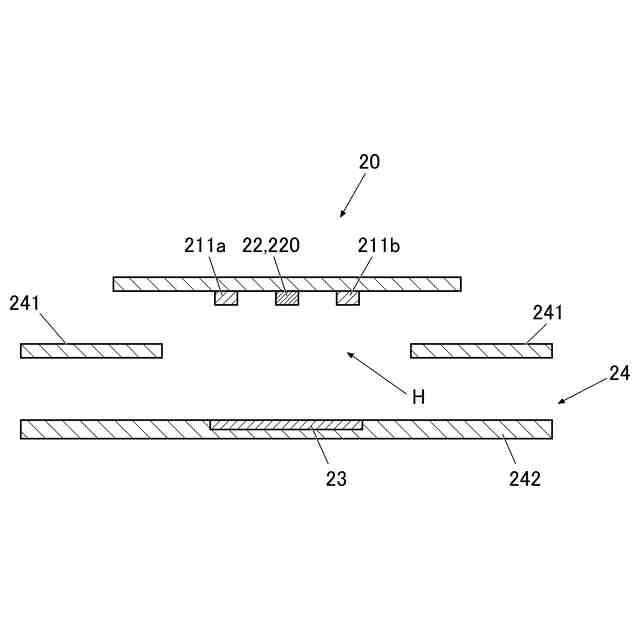

【解決手段】用紙判別装置2は、用紙で反射した光を受光素子220に受光させる反射用発光素子211と、反射用発光素子211に対向して設けられ、用紙が搬送部材24を搬送されていない時に反射用発光素子211が照射した光を反射して、対向して設けられた受光素子20に入射させる反射部材23と、を備え、反射用発光素子211は、第1の波長の光を照射する第1の反射用発光素子211aと、第2の波長の光を照射する第2の反射用発光素子211bと、第3の波長の光を照射する第3の反射用発光素子211cと、を備え、第1の波長の光、第2の波長の光はそれぞれ近赤外光、紫可視光であり、反射部材23は、発光素子21が照射する光のうち、第2の波長の光の反射率が、第1の波長の光の反射率に最も近くなるように設けられている。
【選択図】図3A
特許請求の範囲【請求項１】
所定の搬送部材に沿って搬送される用紙に対して、発光素子から照射した光を受光素子で受光することで前記用紙の特性を判別する判別部を備える用紙判別装置であって、
前記発光素子は、前記用紙で反射した光を前記受光素子に受光させる反射用発光素子を備え、
前記反射用発光素子に対向するように設けられ、前記用紙が前記搬送部材を搬送されていない時に前記反射用発光素子が照射した光を反射して、対向するように設けられた前記受光素子に入射させる反射部材を備え、

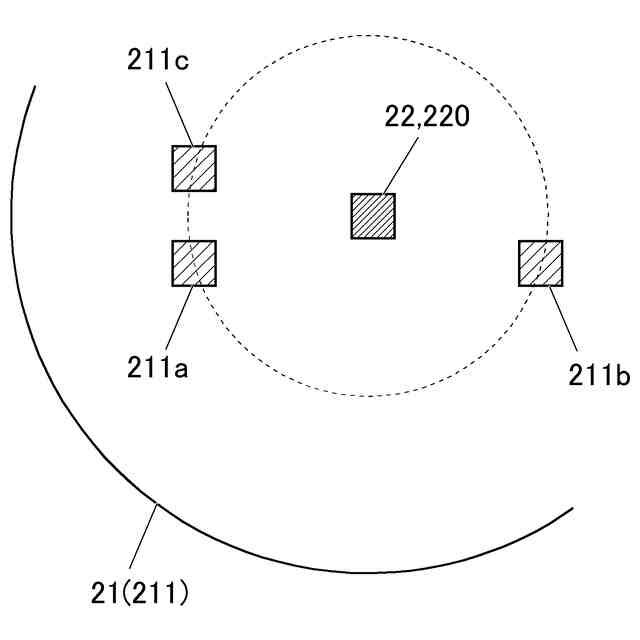

前記反射用発光素子は、第１の波長の光を照射する第１の反射用発光素子と、第２の波長の光を照射する第２の反射用発光素子と、第３の波長の光を照射する第３の反射用発光素子と、を備え、
前記第１の波長は、７５０ｎｍから１１００ｎｍまでの範囲内の波長であり、
前記第２の波長は、３９０ｎｍから４４０ｎｍまでの範囲内の波長であり、
前記反射部材は、前記発光素子が照射する光のうち、前記第２の波長の光の反射率が、前記第１の波長の光の反射率に最も近くなるように設けられている用紙判別装置。
続きを表示（約 750 文字）【請求項２】
前記反射部材は、前記第１の波長の光の反射率と、前記第２の波長の光の反射率とが同一になるように設けられている請求項１に記載の用紙判別装置。
【請求項３】
前記発光素子は、前記反射用発光素子と対向する位置に設けられて、前記用紙を透過した光を前記受光素子に受光させる透過用発光素子を備える請求項１に記載の用紙判別装置。
【請求項４】
前記搬送部材は、前記発光素子と対向する部分を含む範囲に開口部を備える請求項１に記載の用紙判別装置。
【請求項５】
前記搬送部材は、前記開口部を覆う透光性を有する透明保護材を備える請求項４に記載の用紙判別装置。
【請求項６】

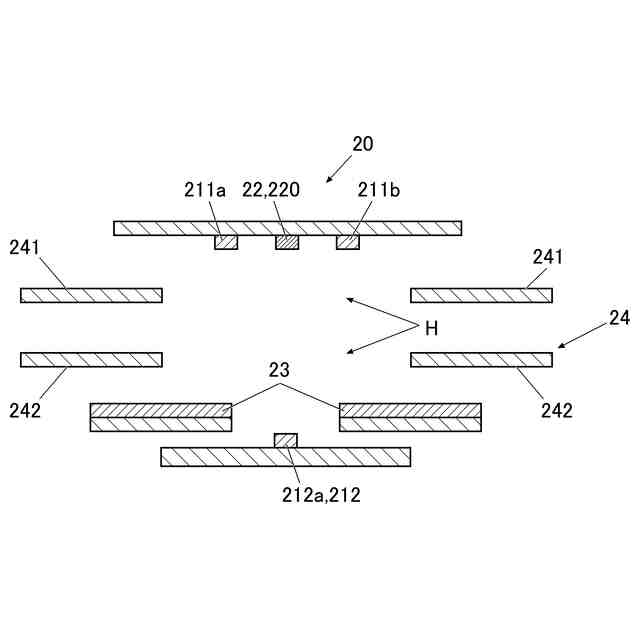

前記反射部材は、前記搬送部材の外側に設けられている請求項４に記載の用紙判別装置。
【請求項７】
前記搬送部材は、前記受光素子側及び前記反射部材側の前記開口部を覆う透光性を有する透明保護材を備える請求項６に記載の用紙判別装置。
【請求項８】
前記反射用発光素子は、前記搬送部材よりも上下方向下方に設けられ、
前記反射部材は、前記搬送部材よりも上下方向上方に設けられている請求項６に記載の用紙判別装置。
【請求項９】

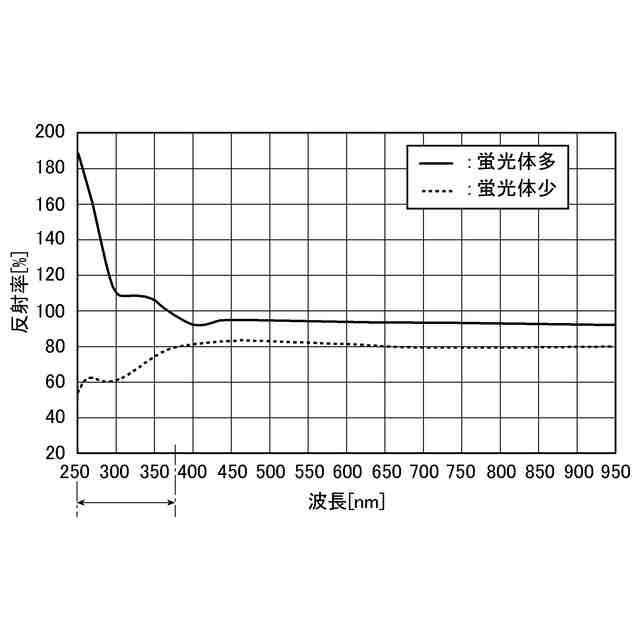

前記第３の波長は、２００ｎｍから４００ｎｍまでの範囲内の波長であり、
前記反射部材は、前記第３の波長の光の反射率が、前記第１の波長の光の反射率未満となるように設けられている請求項１に記載の用紙判別装置。
【請求項１０】

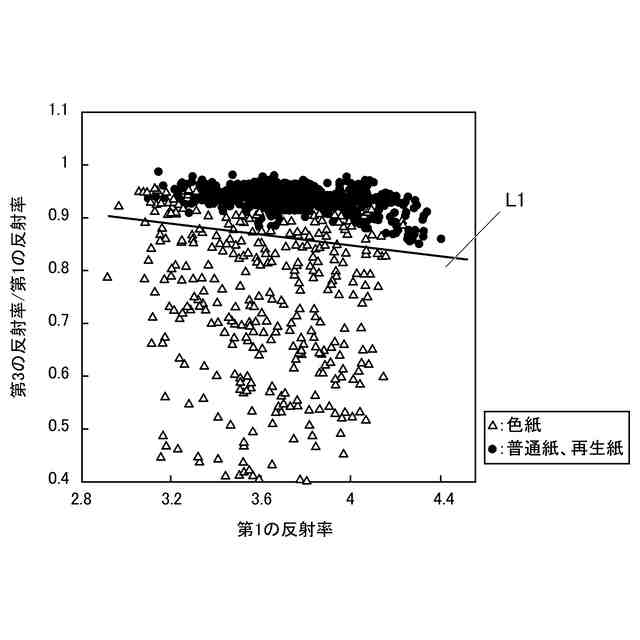

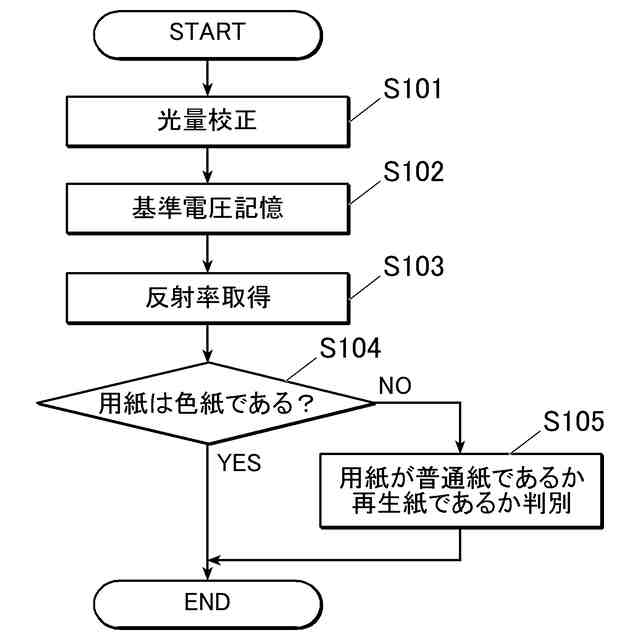

前記判別部は、前記用紙の紙種が普通紙、再生紙及び色紙のうちいずれかであるかを判別する請求項１に記載の用紙判別装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

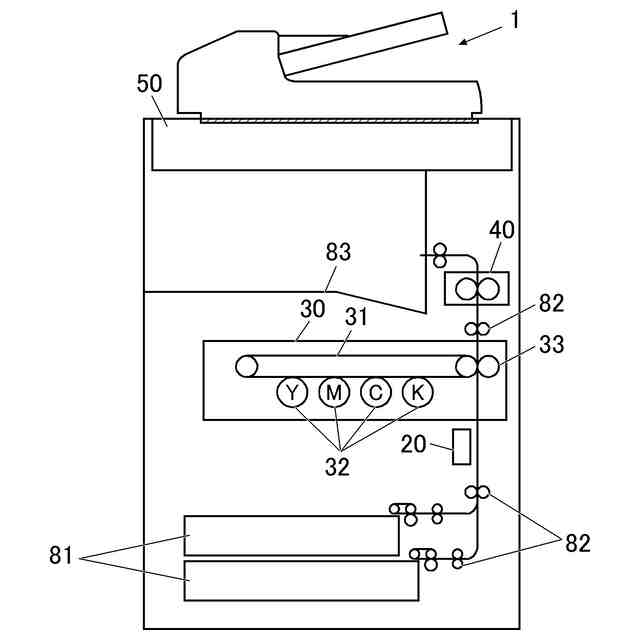

本発明は、用紙判別装置及び画像形成装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、搬送される用紙の紙種等の特性を、センサーを用いて自動的に判別する用紙判別装置が知られている。また、用紙判別装置としては、光源から用紙に照射された光の反射光を、センサーが受光することで、用紙の紙種等を自動的に判別するものが知られている。
【０００３】
このような用紙判別装置においては、例えば特許文献１に示すように、基準となるセンサー受光量を求めるために反射部材が設けられる。
【先行技術文献】
【特許文献】
【０００４】
特願２０２２－１３２５３７号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１の用紙判別装置においては、用紙の紙粉が反射部材やその光路上に付着するおそれがある。用紙の紙粉が反射部材やその光路上に付着すると、当該紙粉により、光の反射特性が変化する。そのため、用紙が通過していないときに検出した基準となるセンサー受光量が変化し、紙種等の判別精度が低下するおそれがある。
【０００６】
本発明はかかる事情に鑑みてなされたものである。その目的は、用紙の紙粉の影響を抑制して高精度に用紙の特性を判別可能な用紙判別装置及び画像形成装置を提供することである。
【課題を解決するための手段】
【０００７】
以上の課題を解決するために、請求項１に記載の発明は、
所定の搬送部材に沿って搬送される用紙に対して、発光素子から照射した光を受光素子で受光することで前記用紙の特性を判別する判別部を備える用紙判別装置であって、
前記発光素子は、前記用紙で反射した光を前記受光素子に受光させる反射用発光素子を備え、
前記反射用発光素子に対向するように設けられ、前記用紙が前記搬送部材を搬送されていない時に前記反射用発光素子が照射した光を反射して、対向するように設けられた前記受光素子に入射させる反射部材を備え、
前記反射用発光素子は、第１の波長の光を照射する第１の反射用発光素子と、第２の波長の光を照射する第２の反射用発光素子と、第３の波長の光を照射する第３の反射用発光素子と、を備え、
前記第１の波長は、７５０ｎｍから１１００ｎｍまでの範囲内の波長であり、
前記第２の波長は、３９０ｎｍから４４０ｎｍまでの範囲内の波長であり、
前記反射部材は、前記発光素子が照射する光のうち、前記第２の波長の光の反射率が、前記第１の波長の光の反射率に最も近くなるように設けられている。
【０００８】
請求項２に記載の発明は、請求項１に記載の用紙判別装置であって、
前記反射部材は、前記第１の波長の光の反射率と、前記第２の波長の光の反射率とが同一になるように設けられている。
【０００９】
請求項３に記載の発明は、請求項１に記載の用紙判別装置であって、
前記発光素子は、前記反射用発光素子と対向する位置に設けられて、前記用紙を透過した光を前記受光素子に受光させる透過用発光素子を備える。
【００１０】
請求項４に記載の発明は、請求項１に記載の用紙判別装置であって、
前記搬送部材は、前記発光素子と対向する部分を含む範囲に開口部を備える。
（【００１１】以降は省略されています）
