公開番号2025129520
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024026203
出願日2024-02-26
発明の名称搬送状態判定システム及びプログラム
出願人コニカミノルタ株式会社
代理人弁理士法人光陽国際特許事務所
主分類G03G 21/00 20060101AFI20250829BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】用紙の無駄及び生産性の低下を抑制できるようにする。
【解決手段】搬送状態判定システム(画像形成システム10)は、用紙の搬送経路上に配置された複数の用紙検知センサー260の検知結果に基づいて、搬送経路における用紙の速度変化に対応する実状態情報を取得する第1取得部(制御部210)と、実状態情報と比較するための基準状態情報を取得する第2取得部(制御部210)と、実状態情報と基準状態情報とを比較することにより、搬送経路により用紙を搬送する搬送装置(画像形成装置200)の状態を評価するための評価情報を出力する出力部(制御部210)と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
用紙の搬送経路上に配置された複数の用紙検知センサーの検知結果に基づいて、前記搬送経路における用紙の速度変化に対応する実状態情報を取得する第１取得部と、
前記実状態情報と比較するための基準状態情報を取得する第２取得部と、
前記実状態情報と前記基準状態情報とを比較することにより、前記搬送経路により前記用紙を搬送する搬送装置の状態を評価するための評価情報を出力する出力部と、
を備える搬送状態判定システム。
続きを表示（約 930 文字）【請求項２】
前記評価情報は、前記搬送装置の正常または異常に対応する情報である請求項１に記載の搬送状態判定システム。
【請求項３】
前記評価情報は、前記実状態情報と前記搬送装置の正常状態における前記基準状態情報との適合率、または前記実状態情報と前記搬送装置の所定の異常状態における前記基準状態情報との適合率である請求項１に記載の搬送状態判定システム。
【請求項４】
前記評価情報は、前記実状態情報と前記搬送装置の正常状態における前記基準状態情報との適合率の変化を示す情報、または前記実状態情報と前記搬送装置の所定の異常状態における前記基準状態情報との適合率の変化を示す情報である請求項１に記載の搬送状態判定システム。
【請求項５】
前記基準状態情報は、前記搬送装置の正常状態での前記搬送経路における用紙の速度変化に対応するデータ集合を含む請求項１に記載の搬送状態判定システム。
【請求項６】
前記基準状態情報は、前記搬送装置の正常状態での前記搬送経路における用紙の速度変化に対応するデータ集合、及び前記搬送装置の所定の異常状態での前記搬送経路における用紙の速度変化に対応するデータ集合を含む請求項１に記載の搬送状態判定システム。
【請求項７】

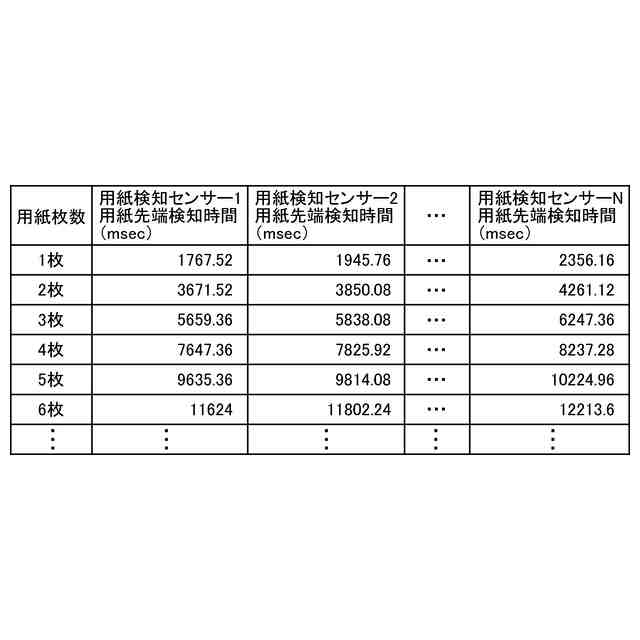

前記実状態情報及び前記基準状態情報は、前記搬送経路における複数の区間での用紙の通過タイミングに応じた用紙の速度変化に対応するデータ集合を含む請求項１に記載の搬送状態判定システム。
【請求項８】
前記実状態情報及び前記基準状態情報は、前記搬送経路における複数の用紙の通過タイミングに応じた用紙の速度変化に対応するデータ集合を含む請求項１に記載の搬送状態判定システム。
【請求項９】
前記基準状態情報は、状態空間モデルによる推定値を含む請求項１に記載の搬送状態判定システム。
【請求項１０】
前記実状態情報及び前記基準状態情報のうちの少なくとも一方は、用紙の特性を示す用紙特性情報に基づいて補正したデータ集合を含む請求項１に記載の搬送状態判定システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、搬送状態判定システム及びプログラムに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、用紙に画像を形成する画像形成装置が知られている。画像形成装置では、画像形成装置の状態によって、用紙の搬送に不具合が発生する場合がある。
【０００３】
これに関して、特許文献１には、画像形成装置の故障を事前に予防するために、ジャムの情報を集めて解析することで、故障の危険度を算出して診断して表示する技術が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００７－３２３４５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載の発明は、ジャムが既に起きている状態においてジャムの情報を解析する方法である。そのため、ジャムを事前に防ぐことが困難であるために、ジャムにより用紙の無駄が発生するという問題がある。また、ジャムを事前に防ぐことが困難であるために、ジャムにより画像形成装置が停止し、生産性が低下するという問題がある。
【０００６】
本発明の目的は、用紙の無駄及び生産性の低下を抑制できる搬送状態判定システム及びプログラムを提供することである。
【課題を解決するための手段】
【０００７】
請求項１に記載の搬送状態判定システムは、上記目的を達成するためになされたものであり、
用紙の搬送経路上に配置された複数の用紙検知センサーの検知結果に基づいて、前記搬送経路における用紙の速度変化に対応する実状態情報を取得する第１取得部と、
前記実状態情報と比較するための基準状態情報を取得する第２取得部と、
前記実状態情報と前記基準状態情報とを比較することにより、前記搬送経路により前記用紙を搬送する搬送装置の状態を評価するための評価情報を出力する出力部と、
を備える。
【０００８】
請求項２に記載の発明は、請求項１に記載の搬送状態判定システムにおいて、
前記評価情報は、前記搬送装置の正常または異常に対応する情報である。
【０００９】
請求項３に記載の発明は、請求項１に記載の搬送状態判定システムにおいて、
前記評価情報は、前記実状態情報と前記搬送装置の正常状態における前記基準状態情報との適合率、または前記実状態情報と前記搬送装置の所定の異常状態における前記基準状態情報との適合率である。
【００１０】
請求項４に記載の発明は、請求項１に記載の搬送状態判定システムにおいて、
前記評価情報は、前記実状態情報と前記搬送装置の正常状態における前記基準状態情報との適合率の変化を示す情報、または前記実状態情報と前記搬送装置の所定の異常状態における前記基準状態情報との適合率の変化を示す情報である。
（【００１１】以降は省略されています）
