公開番号2025118184
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013337
出願日2024-01-31
発明の名称コントローラ、加熱システム、プログラム、及び、加熱方法
出願人日本アビオニクス株式会社
代理人個人
主分類H05B 3/00 20060101AFI20250805BHJP(他に分類されない電気技術)
要約【課題】加熱部が加熱対象を加熱するときの加熱温度の時間変化をトップハット形状に近い形状の時間変化とする。

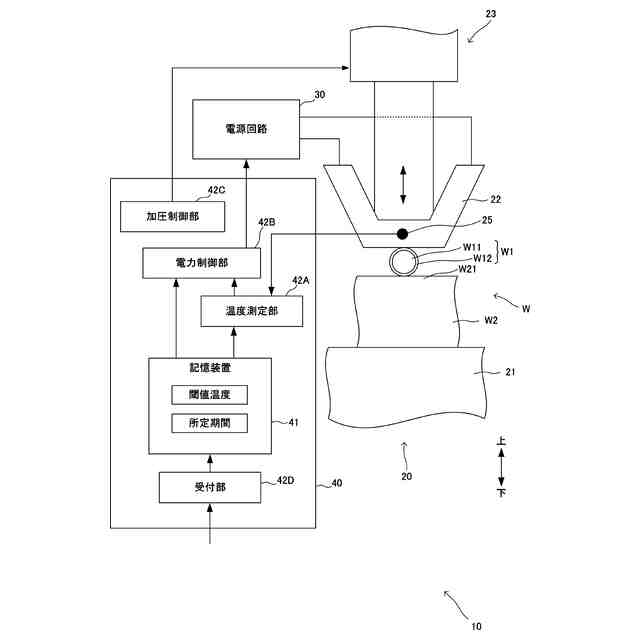

【解決手段】コントローラ20は、加熱対象Wを加熱するヒータツール22を制御する。コントローラ20は、ヒータツール22が加熱対象Wを加熱するときの加熱温度を温度センサ25により測定する温度測定部42Aと、測定された加熱温度に基づいて供給電力を制御する電力制御部42Bと、を備える。電力制御部42Bは、供給電力を第1電力まで上昇させて前記第1電力で保持し、温度測定部42Aにより測定された加熱温度が所定の閾値温度に到達したことに基づいて前記第1電力に保持している前記供給電力を第2電力に下げて当該第2電力で保持し、その後に加熱対象Wに対する加熱を終了する。
【選択図】図2
特許請求の範囲【請求項１】
供給電力に応じた熱エネルギーで加熱対象を加熱する加熱部を制御するコントローラであって、
前記加熱部が前記加熱対象を加熱するときの加熱温度を温度センサにより測定する温度測定部と、
測定された前記加熱温度に基づいて前記供給電力を制御する電力制御部と、を備え、
前記電力制御部は、
前記加熱部により前記加熱対象を加熱する際に前記供給電力を第１電力まで上昇させて前記第１電力で保持し、
測定された前記加熱温度が所定の閾値温度に到達したことに基づいて前記第１電力に保持している前記供給電力を第２電力に下げて当該第２電力で保持し、その後に前記加熱対象に対する加熱を終了する、
コントローラ。
続きを表示（約 960 文字）【請求項２】
前記温度測定部は、前記温度センサにより検出される温度を前記温度センサの検出遅れ時間に基づいて補正し、補正後の温度値を前記加熱温度として得る、
請求項１に記載のコントローラ。
【請求項３】
前記加熱対象を加熱する温度の指定を受け付ける受付部をさらに備え、
前記電力制御部は、前記受付部により受け付けられた前記温度を前記温度センサの検出遅れ時間に基づいて補正し、補正後の値を前記閾値温度とする、
請求項１に記載のコントローラ。
【請求項４】
前記電力制御部は、前記加熱温度が前記閾値温度に到達したタイミングから所定期間経過したことを検出したときに前記加熱対象に対する加熱を終了する、
請求項１に記載のコントローラ。
【請求項５】
前記電力制御部は、前記加熱部での消費電力を検出し、検出した消費電力をフィードバック値として前記供給電力をフィードバック制御する、
請求項１に記載のコントローラ。
【請求項６】
前記電力制御部は、前記加熱部に出力される電圧又は電流をフィードバック値として前記電圧又は電流をフィードバック制御することで前記供給電力を制御する、
請求項１に記載のコントローラ。
【請求項７】
請求項１に記載のコントローラと、
前記加熱部を備え、前記加熱部により前記加熱対象を加熱することで、前記加熱対象を構成する第１部品と第２部品とを接合する接合機と、
を備える加熱システム。
【請求項８】
コンピュータを請求項１に記載のコントローラとして機能させるプログラム。
【請求項９】
供給電力に応じた熱エネルギーで加熱対象を加熱する加熱部を用いて前記加熱対象を加熱する加熱方法であって、
前記供給電力を第１電力まで上昇させて前記第１電力で保持するステップと、
前記加熱部が前記加熱対象を加熱するときの加熱温度が所定の閾値温度に到達したことに基づいて前記第１電力に保持している前記供給電力を第２電力に下げて当該第２電力で保持し、その後に前記加熱対象に対する加熱を終了するステップと、
を有する加熱方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コントローラ、加熱システム、プログラム、及び、加熱方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１が開示するように、供給電力に応じた熱エネルギーで加熱対象を加熱する加熱部に供給される前記供給電力を制御する技術が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－２０３５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

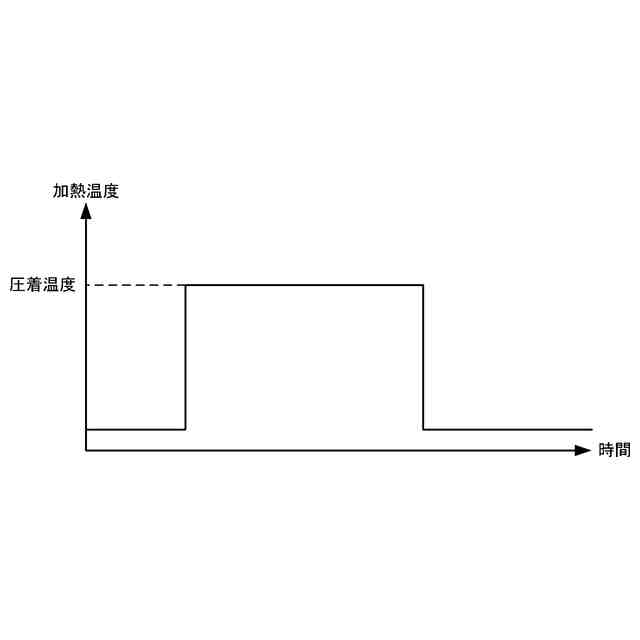

特許文献１に記載の加熱は、熱圧着のためのものであるが、加熱対象に加えられる熱量及びピーク温度の制御を目的として、複雑な加熱パターンを用いており、熱圧着時の接合は加熱温度（加熱部の温度又は加熱対象の温度）の昇温中に行っている。しかし、例えば、ヒートパルスによる熱圧着では、加熱温度の時間変化が、トップハット形状の時間変化であることが好ましい。ここで、トップハット形状の時間変化とは、図５に示すような、加熱温度が加熱開始時に立ち上がり（換言すると急激に上昇し）、その後、一定期間、一定に保たれ、その後立ち下がる（換言すると急激に減少する）時間変化をいう。このようなトップハット形状の時間変化により、熱圧着時の加熱不足が防止される。なお、加熱温度をトップハット形状の時間変化で変化させることが好ましい場合があることは、熱圧着のための加熱には限られない。
【０００５】
本発明は、加熱部が加熱対象を加熱するときの加熱温度の時間変化をトップハット形状に近い形状の時間変化とすることを課題とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本発明に係るコントローラは、供給電力に応じた熱エネルギーで加熱対象を加熱する加熱部を制御するコントローラであって、前記加熱部が前記加熱対象を加熱するときの加熱温度を温度センサにより測定する温度測定部と、測定された前記加熱温度に基づいて前記供給電力を制御する電力制御部と、を備え、前記電力制御部は、前記加熱部により前記加熱対象を加熱する際に前記供給電力を第１電力まで上昇させて前記第１電力で保持し、測定された前記加熱温度が所定の閾値温度に到達したことに基づいて前記第１電力に保持している前記供給電力を第２電力に下げて当該第２電力で保持し、その後に前記加熱対象に対する加熱を終了する。
【０００７】
本発明に係る加熱装置は、前記コントローラと、前記加熱部を備え、前記加熱部により前記加熱対象を加熱することで、前記加熱対象を構成する第１部品と第２部品とを接合する接合機と、を備える。
【０００８】
本発明に係るプログラムは、コンピュータを上記コントローラとして機能させる。
【０００９】
本発明に係る加熱方法は、供給電力に応じた熱エネルギーで加熱対象を加熱する加熱部を用いて前記加熱対象を加熱する加熱方法であって、前記供給電力を第１電力まで上昇させて前記第１電力で保持するステップと、前記加熱部が前記加熱対象を加熱するときの加熱温度が所定の閾値温度に到達したことに基づいて前記第１電力に保持している前記供給電力を第２電力に下げて当該第２電力で保持し、その後に前記加熱対象に対する加熱を終了するステップと、を有する。
【発明の効果】
【００１０】
本発明によれば、加熱部が加熱対象を加熱するときの加熱温度の時間変化をトップハット形状に近い形状の時間変化とすることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
