公開番号2025120514
公報種別公開特許公報(A)
公開日2025-08-18
出願番号2024015326
出願日2024-02-05
発明の名称ケーブルラック用ベンドラック
出願人ネグロス電工株式会社
代理人個人,個人
主分類H02G 3/04 20060101AFI20250808BHJP(電力の発電,変換,配電)
要約【課題】専用の曲げ金具や加工設備等の特殊な設備を要することなくベンドラックを形成することができるケーブルラック用ベンドラックを提供する。

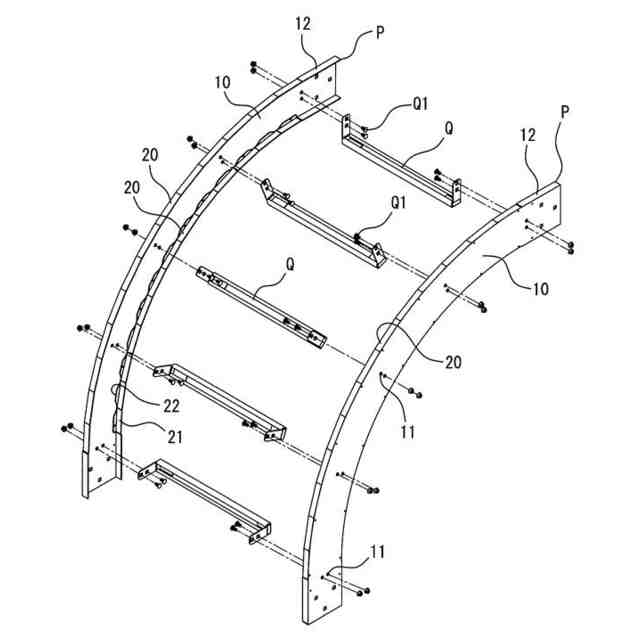

【解決手段】親桁Pに帯板の長手両側縁がカーブした形状の側板10を設ける。側板10の長手両側縁に沿って固定される縁曲げ部20を設ける。縁曲げ部20に側板10の長手側縁に沿って配される補強板21を設ける。補強板21の長手側縁を屈曲して側板10の板面に固定する結合板22を設ける。
【選択図】図1
特許請求の範囲【請求項１】
ケーブルラック間に接続するベンドラックを構成する親桁と、親桁間に接続する子桁とからなるケーブルラック用ベンドラックにおいて、
前記親桁は、帯板の長手両側縁がベンド角に合わせてカーブした形状の側板と、側板の長手両側縁に沿って固定される縁曲げ部と、を備え、
縁曲げ部は、前記親桁の側板の長手側縁に沿って配される帯板状の補強板と、
補強板の長手側縁から屈曲されて側板の板面に固定される複数の結合板と、を備えたことを特徴とするケーブルラック用ベンドラック。
続きを表示（約 540 文字）【請求項２】
前記補強板は、前記結合板の間で折り曲げられ前記側板のカーブに沿うように構成された請求項１記載のケーブルラック用ベンドラック。
【請求項３】
前記側板は、カーブした長手両側縁が円弧状又は多角形状に形成された請求項１記載のケーブルラック用ベンドラック。
【請求項４】
前記結合板は、平面台形状又は円弧状に形成された請求項１記載のケーブルラック用ベンドラック。
【請求項５】
前記結合板は、隣接する前記結合板間に折り曲げ用の治具を挿入する隙間が形成された請求項１記載のケーブルラック用ベンドラック。
【請求項６】
前記結合板は、前記結合板を貫通する結合部材で前記側板に固定された請求項１記載のケーブルラック用ベンドラック。
【請求項７】
ベンドラックを構成する親桁であって、
帯板の長手両側縁がベンド角に合わせてカーブした形状の側板と、側板の長手両側縁に沿って固定される縁曲げ部と、を備え、
縁曲げ部は、側板の長手側縁に沿って配される帯板状の補強板と、
補強板の長手側縁から屈曲されて側板の板面に固定される複数の結合板と、を備えたことを特徴とする親桁。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電線やケーブルを水平部から垂直部に敷設する際などに、直線状のケーブルラックに連結して使用するケーブルラック用ベンドラックに関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】

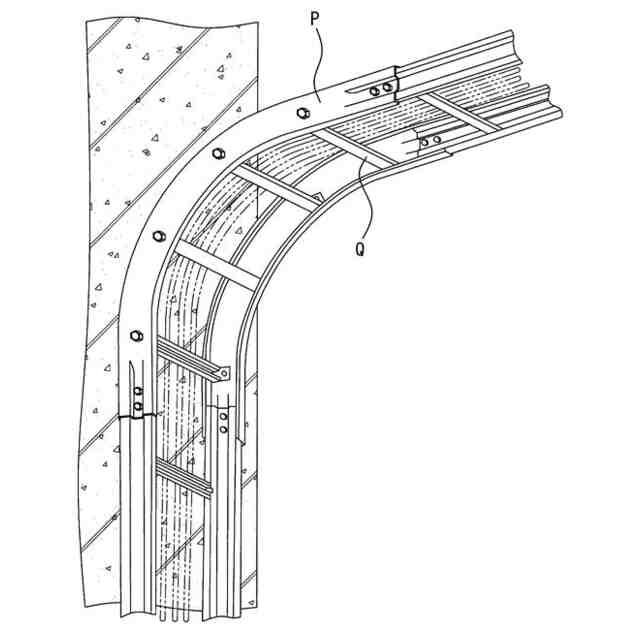

電線やケーブルを水平部から垂直部に敷設する際などに、特許文献１に記載のごとく直線状のケーブルラックが屈曲されたアウトサイドベンドラックやインサイドベンドラックが使用される（図６参照）。これらのベンドラックは、専用の曲げ金型や設備を使用して直線状のラックを屈曲してベンドラックを製作している。
【０００３】
一方、特許文献２に記載のごとく躯体の突出した部分や空調用機器等を回避して配線可能にした屈曲自在なケーブルラックも使用されている。このケーブルラックは、親桁を複数に分割した親桁単位部材1を形成し、これらを連結ピン材7で屈曲自在に連結したもので、親桁単位部材1の屈曲角度や向きを変更することで、諸施設に対応して自在に敷設できる利点がある。そのため、この屈曲自在なケーブルラックを屈曲することにより、アウトサイドベンドラックやインサイドベンドラックとして使用することができる。
【先行技術文献】
【特許文献】
【０００４】
実開昭５９-１９５９２９号公報
実公平１－３９０４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載のベントラックは、親桁に長手側縁に沿って強度補強用の縁曲げ部があるので、親桁を専用の曲げ金型や加工設備がなければＲ形状に曲げることは困難である。しかも、ケーブルラックの高さが高い場合、つまり親桁の幅が広い場合は、親桁の外側と内側との寸法さが大きくなるので、曲げ加工時に外側が伸び、内側がたるむなどのひずみが生じるなどの問題があった。
【０００６】

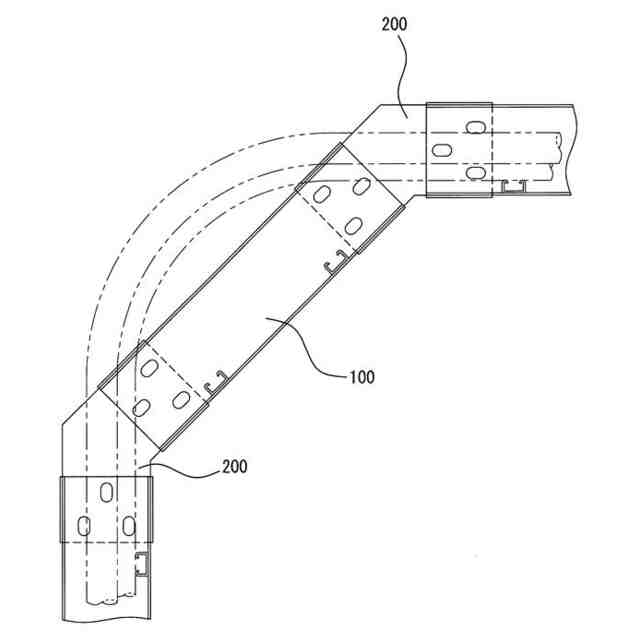

また、専用の曲げ金型等がない場合や製作不可能な親桁の幅の場合は、短尺ラック１００と屈曲した継金具２００を連結して対応する場合もある（図７参照）。ところが、このように継金具を連結した場合には、屈曲部分に角度がついてしまうのでケーブルのＲ形状に対応できず、角度がついた部分からケーブルが浮き上がりラックからはみ出してしまうおそれがある。特に、ケーブルラックの高さが高いほど太いケーブルを使うことが多く、また太いケーブルほどＲ形状は大きくなるため、ケーブルの浮き上がりはより顕著になる。
【０００７】
一方、特許文献２の屈曲自在なケーブルラックは、部品点数が多くなることから、現場での屈曲調整作業が複雑になる。したがって、短い距離の角度調整に適していても、一般的な施工のアウトサイドベンドラックやインサイドベンドラックに代えて使用することは困難である。
【０００８】
そこで本発明は上述の課題を解消すべく創出されたもので、専用の曲げ金具や加工設備等の特殊な設備を要することなくベンドラックを形成することができ、しかも、ケーブルのＲ形状に対応することができるケーブルラック用ベンドラックの提供を目的とするものである。
【課題を解決するための手段】
【０００９】

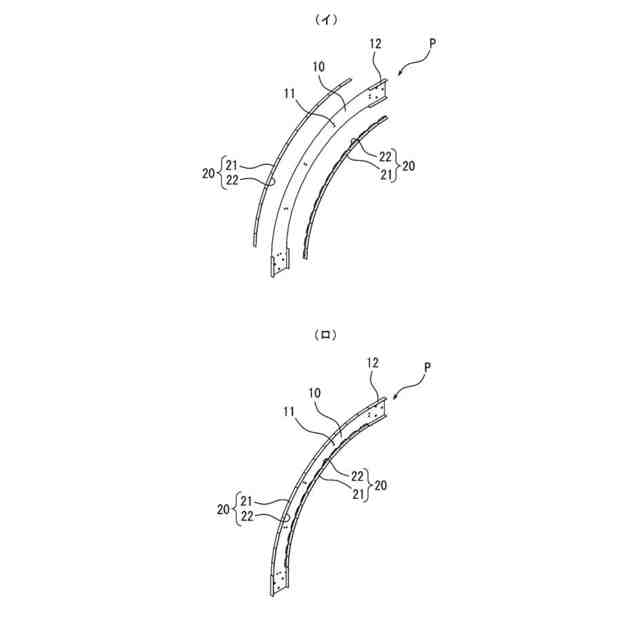

上述の目的を達成すべく本発明における第１の手段は、ケーブルラック間に接続するベンドラックを構成する親桁Ｐと、親桁Ｐ間に接続する子桁Ｑとからなるケーブルラック用ベンドラックにおいて、前記親桁Ｐは、帯板の長手両側縁がベンド角に合わせてカーブした形状の側板１０と、側板１０の長手両側縁に沿って固定される縁曲げ部２０と、を備え、縁曲げ部２０は、前記親桁Ｐの側板１０の長手側縁に沿って配される帯板状の補強板２１と、補強板２１の長手側縁から屈曲されて側板１０の板面に固定される複数の結合板２２と、を備えたものである。
【００１０】

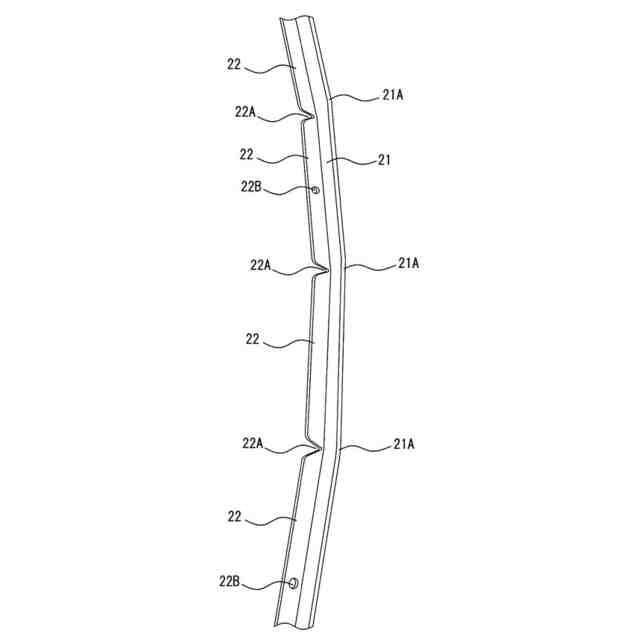

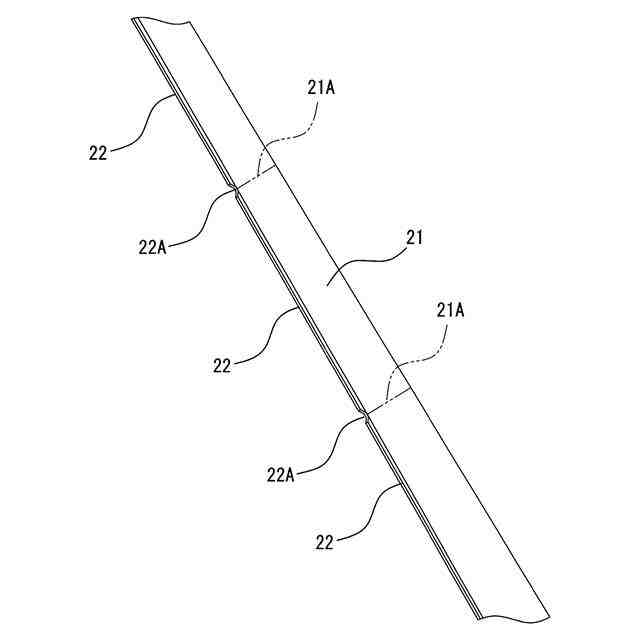

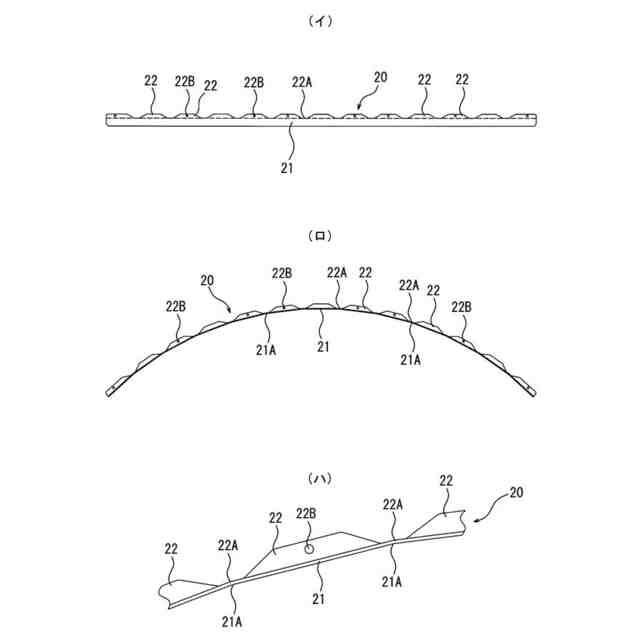

第２の手段の前記補強板２１は、前記結合板２２の間で折り曲げられ前記側板１０のカーブに沿うように構成されたものである。
