公開番号2025123478
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2025104877,2024025677
出願日2025-06-20,2020-09-16
発明の名称足場支持材、支持材旋回金具
出願人日軽エンジニアリング株式会社,株式会社横河ブリッジ
代理人個人,個人
主分類E01D 21/00 20060101AFI20250815BHJP(道路,鉄道または橋りょうの建設)
要約【課題】足場パネルの設置に際して用いる足場支持材と支持材旋回金具を提供する。
【解決手段】本発明の足場支持材は、縦梁と当該縦梁に取り付けられた吊材と吊材に吊り下げられたパネル受け材を備え、パネル受け材が、吊材を介して縦梁に連結され、縦梁とパネル受け材の両端の位置が揃わない斜め上方位置と、縦梁とパネル受け材の両端の位置が揃う縦梁の直下位置に移動可能に構成されたものである。本発明の支持材旋回金具は、前記足場支持材を旋回させる支持材旋回金具であって、足場支持材の縦梁の上面に固定される上固定部と、縦梁の下面に固定される下固定部と、上固定部と下固定部とを連結する連結ピンと、連結ピンの外周に被さる鞘管を備えたものである。
【選択図】図1
特許請求の範囲【請求項１】
高架構造物の下側に設置される足場の足場パネルを支持する足場支持材であって、

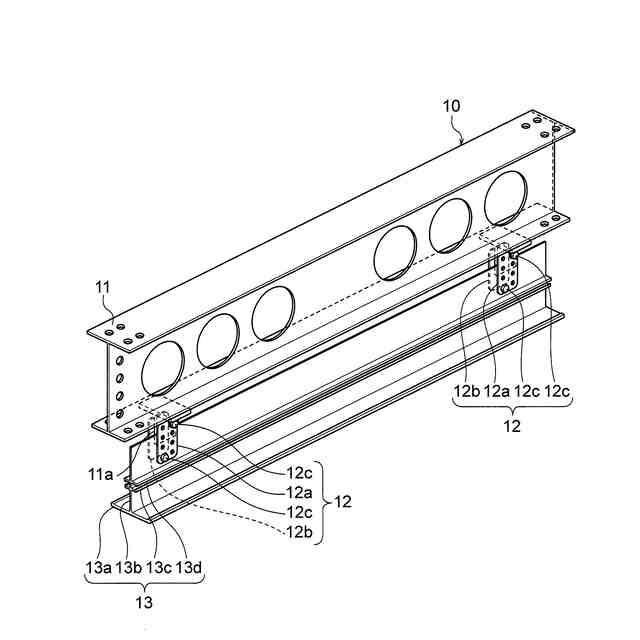

縦梁と当該縦梁に取り付けられた吊材と当該吊材に吊り下げられたパネル受け材を備え、
前記パネル受け材は、前記吊材を介して前記縦梁に連結さ

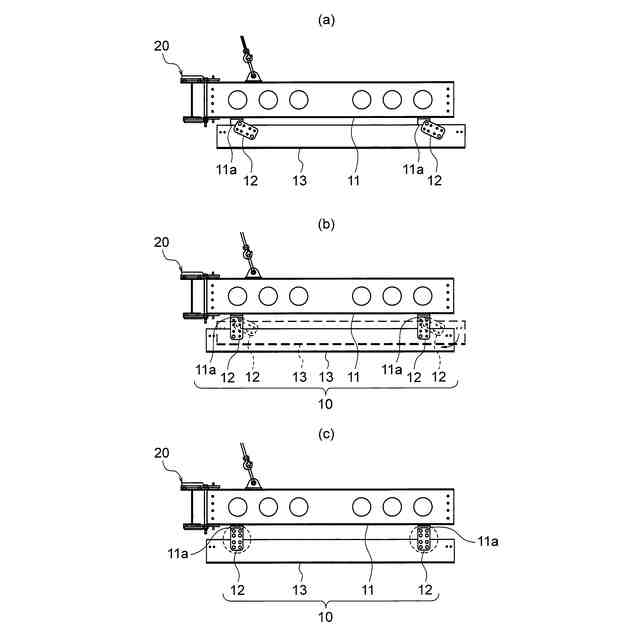

れ、当該縦梁と当該パネル受け材の両端の位置が揃わない斜め上方位置と、当該縦梁と当該パネル受け材の両端の位置が揃う縦梁の直下位置に移動可能である、
ことを特徴とする足場支持材。
続きを表示（約 550 文字）【請求項２】
請求項
１
記載の足場支持材において、
パネル受け材がアルミ製である、
ことを特徴とする足場支持材。
【請求項３】
請求項
１
又は請求項
２
記載の足場支持材を旋回させる支持材旋回金具であって、

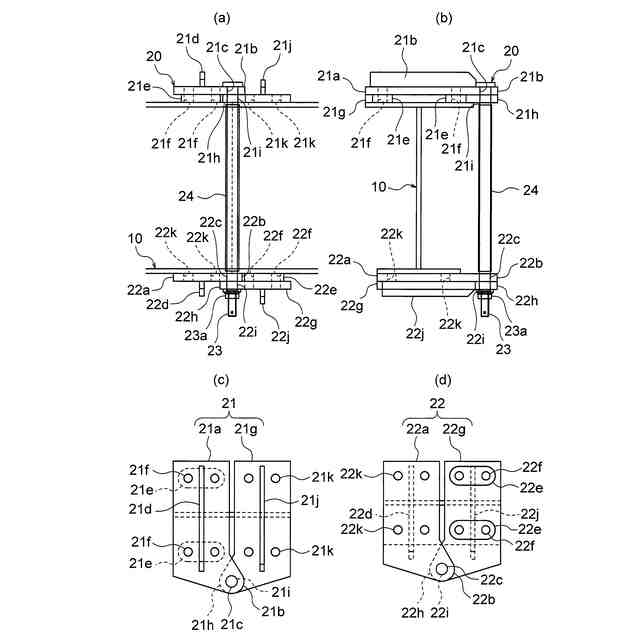

前記足場支持材の縦梁の上面に固定される上固定部と、当該縦梁の下面に固定される下固定部と、当該上固定部と下固定部とを連結する連結ピンと、連結ピンの外周に被さる鞘管を備え、
前記上固定部は、連結される一方の縦梁に固定される上部第一プレートと、連結される他方の縦梁に固定される上部第二プレートを備え、
前記下固定部は、連結される一方の縦梁に固定される下部第一プレートと、連結される他方の縦梁に固定される下部第二プレートを備え、
前記上部第一プレート、上部第二プレート、下部第一プレート及び下部第二プレートに前記連結ピンを挿通可能な挿通孔が設けられ、
前記鞘管はその内部に前記連結ピンを挿通可能な鞘管通孔を備え、
前記上固定部、下固定部及び鞘管は、前記挿通孔と前記鞘管通孔に挿通された連結ピンによって軸支された、
ことを特徴とする支持材旋回金具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、高速道路橋や鉄道橋などの各種橋梁の点検に用いる足場の構造（以下「足場構造」という
）に
用いられる足場支持材
及び
支持材旋回金
具に
関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
国内の２ｍ以上の道路橋は約７０万橋にもおよび、建設後５０年以上経過した橋梁は、平成２４年３月時点で１６％、その十年後には４０％に増加し、老朽化による維持管理費の増大や重大事故の発生が懸念されている。こうした状況に鑑み、国や地方自治体では損傷した橋梁を補修する事後保全から、劣化した橋梁を計画的に補修する予防保全へのシフトを推進している。
【０００３】
近年の道路構造物の重大事故の発生により、維持管理への取り組みは本格化し、道路法においても「近接目視により、５年に一回の頻度で点検を行うこと」が義務付けられた（以下「目視点検義務化」という）。道路法での目視点検義務化の施行により、道路橋の点検についてもそのニーズが非常に高まっている。
【０００４】
このような状況下、本件出願人らは橋梁や高速道路橋等の高架構造物の点検に用いる足場を開発した（特許文献１及び非特許文献１）。この足場は、作業用足場と点検用足場を兼ね、橋梁の近接目視を可能にしたものである。
【０００５】
この足場は、次の（１）～（７）の工程を繰り返して設置される。
（１）落下防止対策の先行ネット設備を設置する工程
（２）仮吊材を取り付けたパネル受け材を送り出して取り付ける工程
（３）仮吊材を緊張しながらパネル受け材を連結する工程
（４）足場パネルを運搬、敷設、連結しながらパネル受け材に固定する工程
（５）敷設した足場パネルに落下防止ワイヤを設置したのち、既設桁に支持金具を取り付け、その支持金具とパネル受け材を接合する工程
（６）側面パネルを取り付けるための支持材を既設桁に設置したのち、仮吊材を撤去して足場のための吊材を取り付け、側面パネルの枠材を取り付ける工程
（７）側面パネル枠材に側面パネルを設置する工程
【先行技術文献】
【特許文献】
【０００６】
特開２０１４－２０５９６１号公報
【非特許文献】
【０００７】
日軽エンジニアリング株式会社アルミ合金製常設足場「ｃｕｓａ（登録商標）」紹介ページ（ｈｔｔｐ：//ｗｗｗ.ｓｎｅ.ｃｏ.ｊｐ/ｃｕｓａ/ｉｎｄｅｘ.ｈｔｍｌ）
【発明の概要】
【発明が解決しようとする課題】
【０００８】
しかしながら、従来の施工方法では、パネル受け材を設置する際に、パネル受け材の張り出し先にパネル受け材を支持する支持点を設置することができず、所望位置に足場パネルを設置できない場合があった。
【０００９】
本発明はかかる事情に鑑みてなされたものであり、その解決課題は、パネル受け材の張り出し先に支持点を設置できない場合であっても、所望位置に足場パネルを設置することのできる足場構
造に
使用される足場支持材
及び
支持材旋回金
具を
提供することにある。
【課題を解決するための手段】
【００１０】
［足場施工方法］

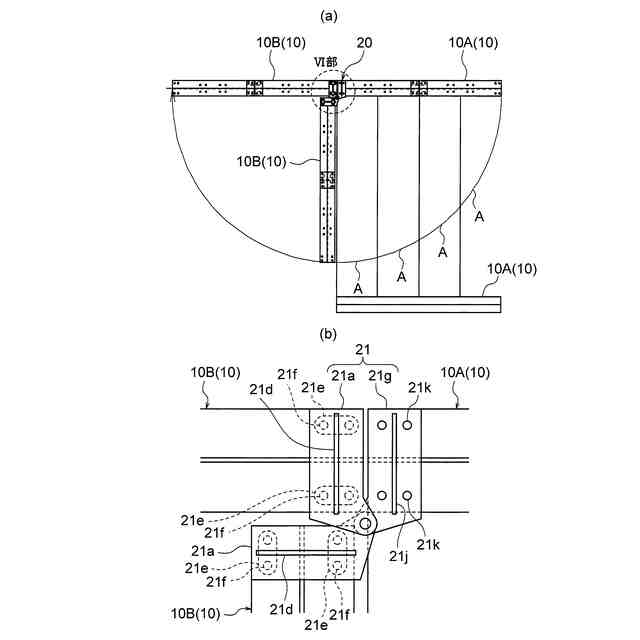

本願における足場施工方法は、高速道路橋や鉄道橋などの各種橋梁（以下これらをまとめて「高架構造物」という）の下側に設置される足場の施工方法であって、後続足場支持材を先行足場支持材と平行又は略平行に並べ、先行足場支持材と後続足場支持材を支持材旋回金具で連結し、後続足場支持材を支持材旋回金具の部分から先行足場支持材の先方側に回転させて先行足場支持材と一列にし、一列にした先行足場支持材と後続足場支持材とを連結して足場支持列を形成し、足場支持列を高架構造物の幅方向に間隔をあけて複数列形成し、複数列の足場支持列のうち隣接する足場支持列の後続足場支持材に足場パネルを敷設する方法である。
（【００１１】以降は省略されています）
