特許ウォッチ

公開番号2025126455
公報種別公開特許公報(A)
公開日2025-08-29
出願番号2024022647
出願日2024-02-19
発明の名称表面抗菌化方法および表面抗菌化用分散液
出願人株式会社オカノブラスト
代理人個人,個人
主分類A01N 59/16 20060101AFI20250822BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】本発明の課題は、基材の表面の色や光沢を著しく変えることなく、基材の表面に抗菌効果を付与することができる表面抗菌化方法を提供することにある。
【解決手段】本発明の第1局面に係る表面抗菌化方法では、第1抗菌性金属を表面に有する第1粒子と、第2抗菌性金属を表面に有し、第1粒子と平均粒子径(D50)の異なる第2粒子とを含む液体を、基材の表面に噴き付けて前記基材に対し抗菌性表面を形成する。また、上記構成において、第1粒子の平均粒子径(D50)が2μm以上13μm以下の範囲内であり、第2粒子の平均粒子径(D50)が15μm以上25μm以下の範囲内であることが好ましい。
【選択図】図31

特許請求の範囲【請求項１】
第１抗菌性金属を表面に有する第１粒子と、第２抗菌性金属を表面に有し、前記第１粒子と平均粒子径（Ｄ５０）の異なる第２粒子とを含む液体を、基材の表面に噴き付けて前記基材に対し抗菌性表面を形成する
表面抗菌化方法。
続きを表示（約 680 文字）【請求項２】
前記第１粒子の平均粒子径（Ｄ５０）が２μｍ以上１３μｍ以下の範囲内であり、
前記第２粒子の平均粒子径（Ｄ５０）が１５μｍ以上２５μｍ以下の範囲内である、
請求項１に記載の表面抗菌化方法。
【請求項３】
前記第１粒子は、前記第１抗菌性金属とは異なる素材から成る第１コアと、前記第１抗菌性金属から成り前記第１コアを覆う第１被覆層とを有し、
前記第２粒子は、前記第２抗菌性金属とは異なる素材から成る第２コアと、前記第２抗菌性金属から成り前記第２コアを覆う第２被覆層とを有し、
前記第１粒子に対する前記第１被覆層の質量割合が４０質量％以上６０質量％以下の範囲内であり、
前記第２粒子に対する前記第２被覆層の質量割合が５質量％以上２０質量％以下の範囲内である、
請求項１または２に記載の表面抗菌化方法。
【請求項４】

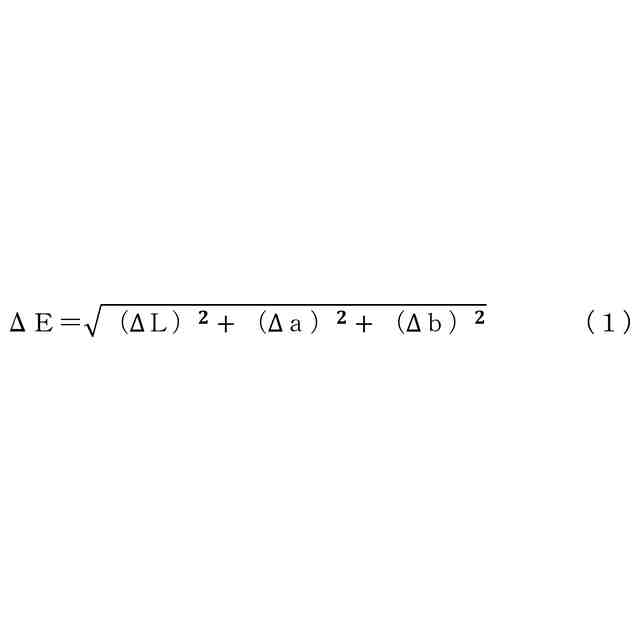

前記液体を前記基材の表面に噴き付ける前の前記基材の表面と、前記液体を前記基材の表面に噴き付けて前記基材に対し抗菌性表面を形成した後の前記基材の表面との色差（ΔＥ）が０．０５以上４．０以下の範囲内である、
請求項１に記載の表面抗菌化方法。
【請求項５】
第１抗菌性金属を表面に有する第１粒子と、
第２抗菌性金属を表面に有し、前記第１粒子と平均粒子径（Ｄ５０）の異なる第２粒子と、
を含有し、
前記第２粒子の質量に対する前記第１粒子の質量の比が１．１以上１．５以下の範囲内である
表面抗菌化用分散液。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表面抗菌化方法に関する。また、本発明は、表面抗菌化用分散液にも関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
これまでに、銀粒子を用いて基材の表面に銀を固着させて抗カビ表面を形成させる手法が提案されている（例えば、特開２００８－２１４１９７号公報参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－２１４１９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このように、今日では、表面の抗菌化処理等により基材の表面に抗菌性を付与する方法が求められている。しかし、従来の方法では、基材の表面に対して抗菌化処理を行い、同基材の表面に抗菌性を付与すると、その抗菌化処理前の基材の表面に比べ、抗菌化処理後における基材の表面は、色や光沢などが著しく変わってしまう場合がある。これにより、抗菌化処理後における基材の表面の見た目が著しく変化することがある。
【０００５】
本発明の課題は、基材の表面の色や光沢を著しく変えることなく、基材の表面に抗菌効果を付与することができる表面抗菌化方法を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の第１局面に係る表面抗菌化方法では、第１抗菌性金属を表面に有する第１粒子と、第２抗菌性金属を表面に有し、第１粒子と平均粒子径（Ｄ５０）の異なる第２粒子とを含む液体を、基材の表面に噴き付けて同基材に対し抗菌性表面を形成する。なお、この場合において、第１抗菌性金属と第２抗菌性金属は、同じ抗菌性金属であってもよいし、異なる抗菌性金属であってもよい。また、第１粒子は、第１抗菌性金属のみから成っていてもよいし、第１抗菌性金属とは異なる素材から成る第１コアと、第１抗菌性金属から成り第１コアを覆う第１被覆層などから成っていてもよい。また、第２粒子は、第２抗菌性金属のみから成っていてもよいし、第２抗菌性金属とは異なる素材から成る第２コアと、第２抗菌性金属から成り第２コアを覆う第２被覆層などから成っていてもよい。
【０００７】
発明者らの鋭意検討の結果、この表面抗菌化方法を用いることによって、表面の抗菌化処理前後において基材の表面の色や光沢を著しく変えることなく、基材の表面に抗菌性を付与できることが明らかとなった。
【０００８】
また、本発明の第１局面に係る表面抗菌化方法において、第１粒子の平均粒子径（Ｄ５０）が２μｍ以上１３μｍ以下の範囲内であり、第２粒子の平均粒子径（Ｄ５０）が１５μｍ以上２５μｍ以下の範囲内であることが好ましい。
【０００９】
発明者らの鋭意検討の結果、当該範囲内の粒径の第１粒子、第２粒子を使用することにより、表面の抗菌化処理を行った基材の平滑性を損なうことなく抗菌性を付与することができることが明らかとなった。
【００１０】
また、本発明の第１局面に係る表面抗菌化方法において、第１粒子は、第１抗菌性金属とは異なる素材から成る第１コアと、第１抗菌性金属から成り第１コアを覆う第１被覆層とを有する。また、第２粒子は、第２抗菌性金属とは異なる素材から成る第２コアと、第２抗菌性金属から成り第２コアを覆う第２被覆層とを有する。さらに、第１粒子に対する第１被覆層の質量割合が４０質量％以上６０質量％以下の範囲内であり、第２粒子に対する第２被覆層の質量割合が５質量％以上２０質量％以下の範囲内であることが好ましい。

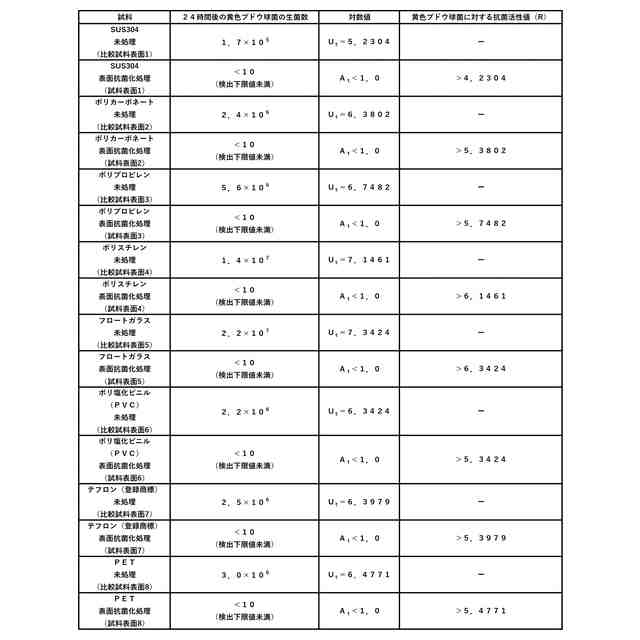

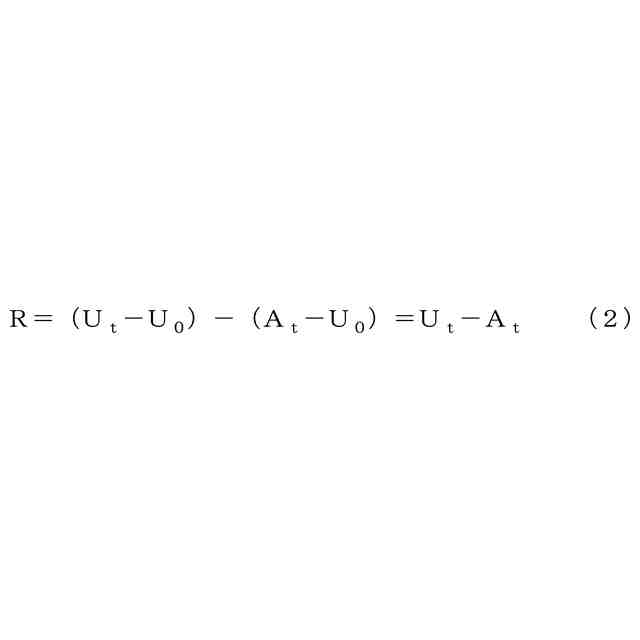

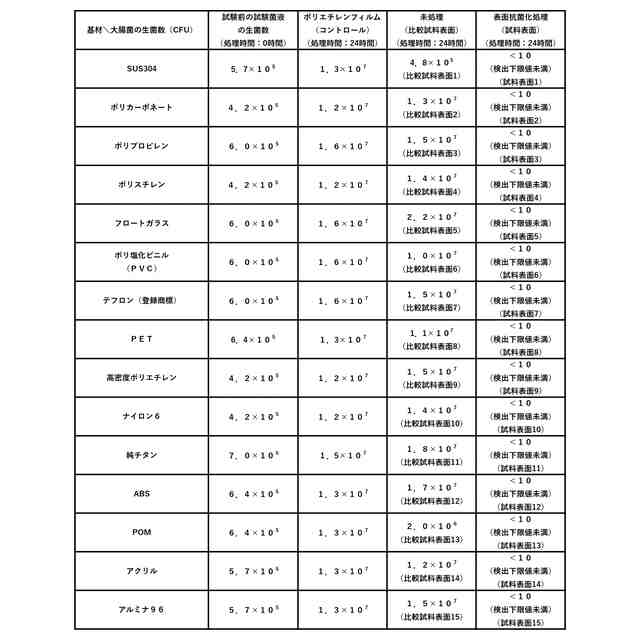

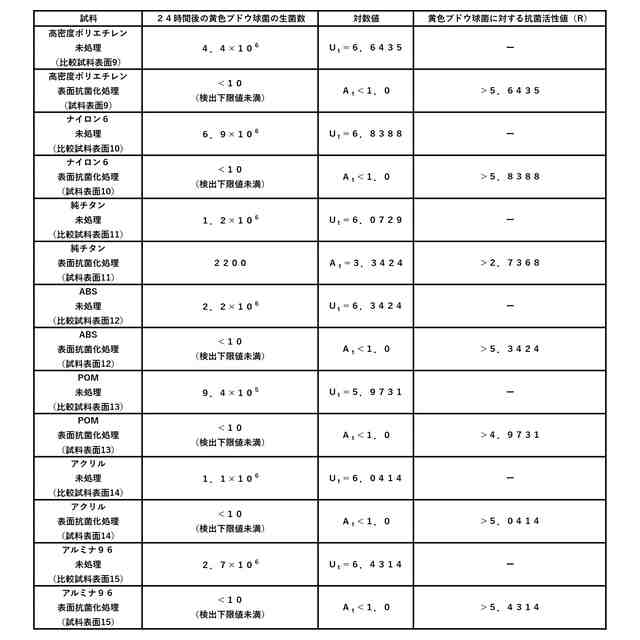

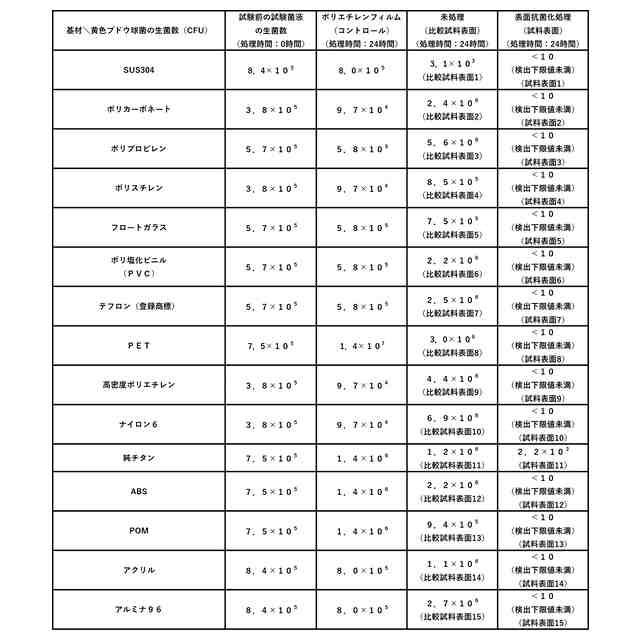

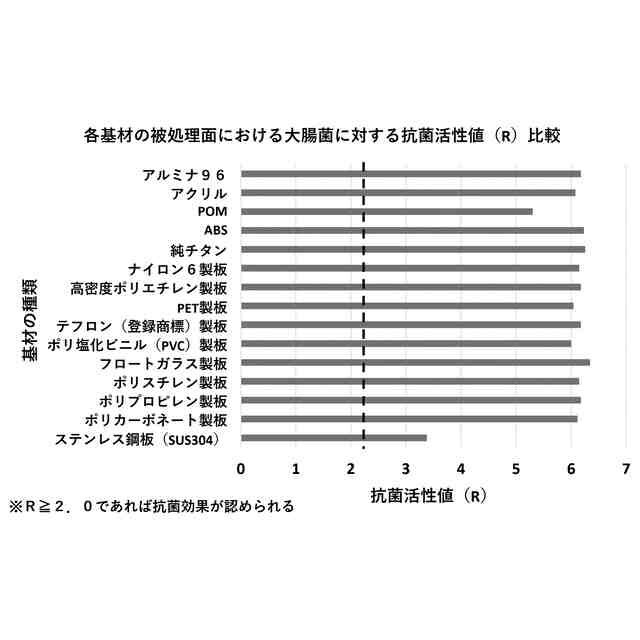

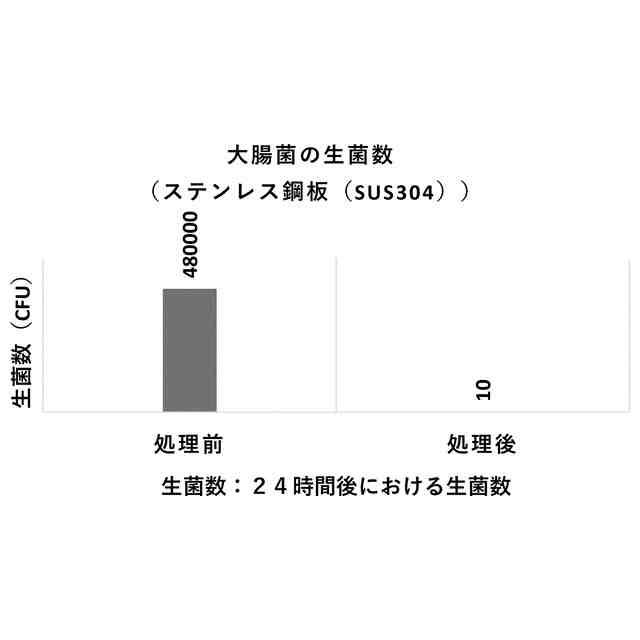

（【００１１】以降は省略されています）

関連特許
