公開番号2025128441
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025046
出願日2024-02-22
発明の名称被加工物の加工準備方法、及び、加工方法
出願人株式会社ディスコ
代理人個人
主分類H01L 21/304 20060101AFI20250827BHJP(基本的電気素子)
要約【課題】被加工物を樹脂を介してテーブルで保持した状態で加工する被加工物の加工準備方法を提供する。

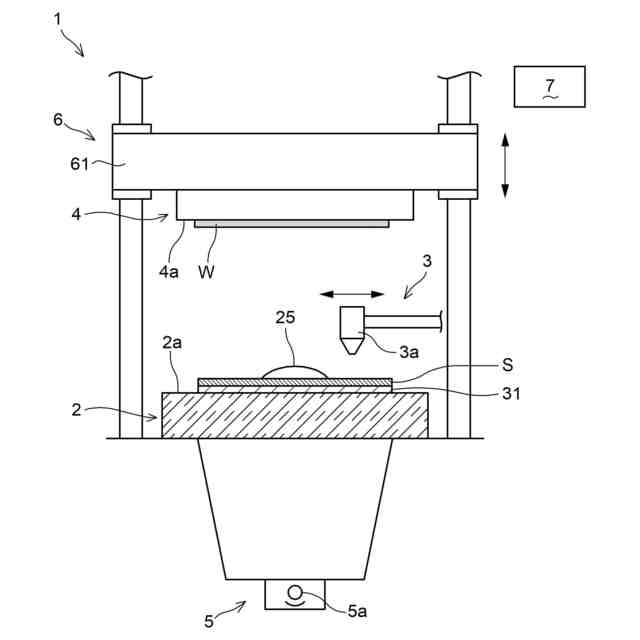

【解決手段】被加工物の加工準備方法は、テーブル2の上に樹脂を敷設する第一の樹脂供給ステップと、平坦部材を該樹脂に対面させて押圧して一体にして、外的刺激によって該樹脂を固化して第一の積層体を形成する第一の積層体形成ステップと、第一の積層体から平坦部材を剥離して第一の樹脂層31を形成する樹脂層形成ステップと、第一の樹脂層の上面にシートSを敷設するシート敷設ステップと、シートの上に樹脂25を敷設する第二の樹脂供給ステップと、保持手段4によって保持された被加工物である板状のウェハWを、樹脂に対面させて押圧して一体にして、外的刺激によって該樹脂を固化して第二の積層体42を形成する第二の積層体形成ステップと、第二の積層体から第一の樹脂層を取り除いて第三の積層体を形成する第三の積層体形成ステップと、を有する。

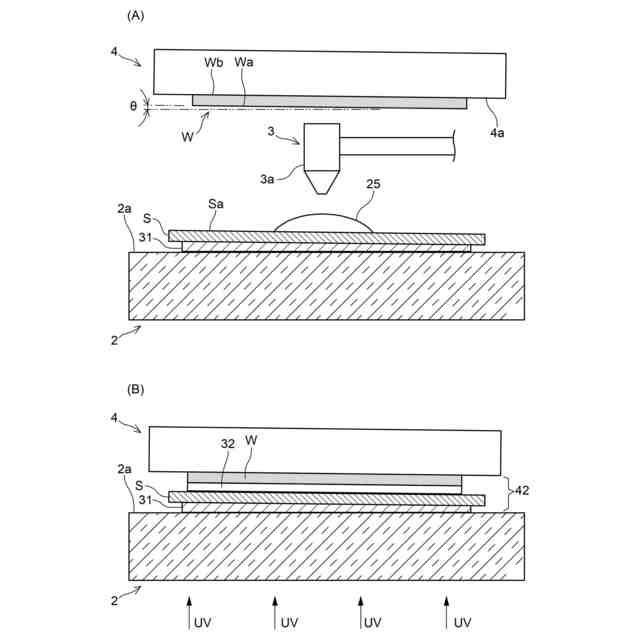

【選択図】図5
特許請求の範囲【請求項１】
テーブルの上に樹脂を敷設する第一の樹脂供給ステップと、
保持手段によって保持された平坦部材を該テーブルの上面に敷設された該樹脂に対面させて押圧して一体にして、外的刺激によって該平坦部材とテーブルに挟まれた該樹脂を固化して第一の積層体を形成する第一の積層体形成ステップと、
該第一の積層体から該平坦部材を剥離して第一の樹脂層を形成する樹脂層形成ステップと、

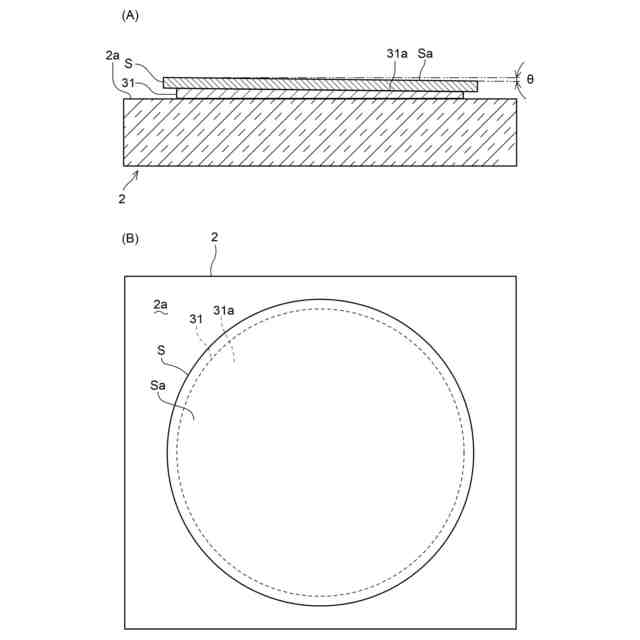

該樹脂層形成ステップののちに該第一の樹脂層の上面にシートを敷設するシート敷設ステップと、
該シートの上に樹脂を敷設する第二の樹脂供給ステップと、
該保持手段によって保持された板状の被加工物を、該シートの上面に敷設された樹脂に対面させて押圧して一体にして、外的刺激によって該シートと該被加工物に挟まれた該樹脂を固化して第二の積層体を形成する第二の積層体形成ステップと、
該第二の積層体から該第一の樹脂層を取り除いて第三の積層体を形成する第三の積層体形成ステップと、を有する被加工物の加工準備方法。
続きを表示（約 1,200 文字）【請求項２】
テーブルの上に樹脂を敷設する第一の樹脂供給ステップと、
保持手段によって保持された平坦部材を該テーブルの上面に敷設された該樹脂に対面させて押圧して一体にして、外的刺激によって該平坦部材とテーブルに挟まれた該樹脂を固化して第一の積層体を形成する第一の積層体形成ステップと、
該第一の積層体から該平坦部材を剥離して第一の樹脂層を形成する樹脂層形成ステップと、
該樹脂層形成ステップののちに該第一の樹脂層の上面にシートを敷設するシート敷設ステップと、

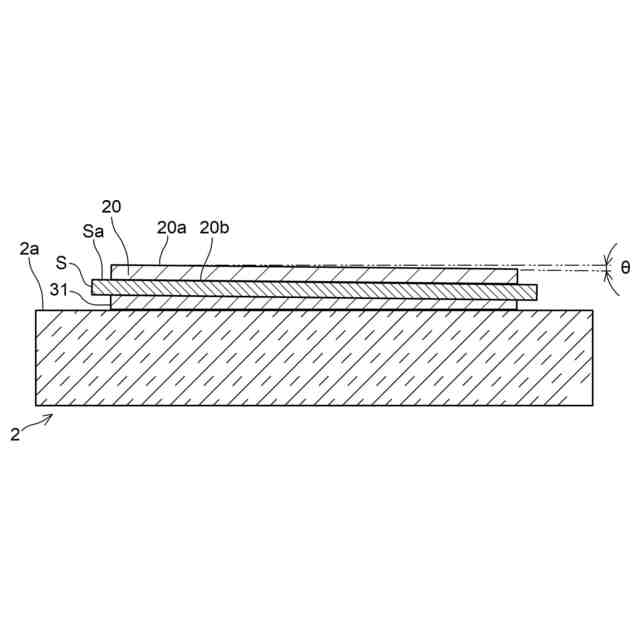

該シート敷設ステップののちに該シートの上面に板状物を設置する板状物設置ステップと
該板状物の上に樹脂を敷設する第二の樹脂供給ステップと、
該保持手段によって保持された板状の被加工物を、該板状物の上面に敷設された樹脂に対面させて押圧して一体にして、外的刺激によって該板状物と該被加工物に挟まれた該樹脂を固化して第二の積層体を形成する第二の積層体形成ステップと、
該第二の積層体から該第一の樹脂層と該シートを取り除いて第三の積層体を形成する第三の積層体形成ステップと、を有する被加工物の加工準備方法。
【請求項３】
該平坦部材の下面の面積が、該被加工物の下面の面積に比べて大きい、
ことを特徴とする請求項１に記載の被加工物の加工準備方法。
【請求項４】
該平坦部材の下面の面積が、該板状物の下面の面積、および、該被加工物の下面の面積に比べて大きく、
該板状物の上面の面積が、該被加工物の下面の面積に比べて大きい、
ことを特徴とする請求項２に記載の被加工物の加工準備方法。
【請求項５】
該樹脂は外的刺激で硬化する液状樹脂である、
ことを特徴とする請求項１乃至請求項４のいずれか一項に記載の被加工物の加工準備方法。
【請求項６】
請求項１に記載の被加工物の加工準備方法にて準備した該第三の積層体について、

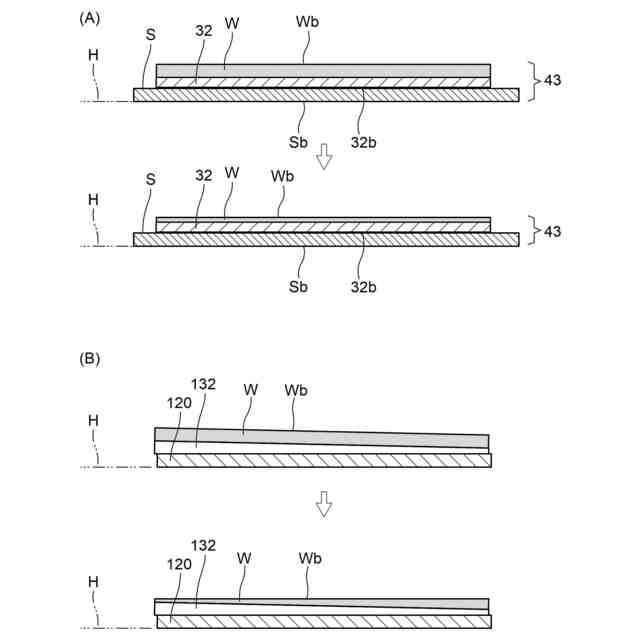

研削装置のチャックテーブルの保持面に該第三の積層体の該シートを保持させる保持ステップと、
該研削装置の研削手段によって該被加工物の上面を研削して所望の厚みに薄化する研削ステップと、
を行う加工方法。
【請求項７】
請求項２に記載の被加工物の加工準備方法にて準備した該第三の積層体について、
研削装置のチャックテーブルの保持面に該第三の積層体の該板状物を保持させる保持ステップと、
該研削装置の研削手段によって該被加工物の上面を研削して所望の厚みに薄化する研削ステップと、
を行う加工方法。
【請求項８】
該樹脂は外的刺激で硬化する液状樹脂である、
ことを特徴とする請求項６又は請求項７に記載の加工方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、板状の被加工物の加工方法に関し、特に、被加工物を平面に研削するにあたり、ウェーハの片面を樹脂で被覆し、研削する際の基準面を形成するための加工、および、被加工物を研削して所定の厚みへと薄化加工するための準備方法に関する。また、準備した被加工物を加工する方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、例えば特許文献１に開示されるように、板状の加工物であるウェーハを薄化する場合に、薄化されるに伴ってウェーハの剛性が著しく低下するため、搬送・加工時の割れやたわみ等が発生する。この問題を防ぐために、ウェーハを剛性のある支持基板に貼り合わせて研削する研削方法が知られている。
【０００３】
また、このような研削方法に関し、例えば、特許文献２に開示されるように、ウェーハが固定剤となる液状の樹脂を介して支持部材の表面に固定され、所定の厚みまで研削されることが知られている。
【先行技術文献】
【特許文献】
【０００４】
特開２００４－２０７６０６号公報
特開２０１１－１１９５７８公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献２に開示されるような加工をする場合において、ウェーハと固定剤と支持部材を貼り合わせた後の厚みのばらつきが小さい、つまりは、高平坦度が実現されることが必要とされる。仮に、平坦度が低い（厚みのばらつきが大きい）場合には、研削時の割れやチッピングの原因となってしまう。さらに、この平坦度に薄化の限界も依存することになる、つまりは、平坦度が低いために所望の薄さにまで薄化できない場合が生じる。
【０００６】
特許文献２に開示されるような装置構成において、例えば、貼り合わせ後の精度（樹脂の厚みばらつき）は、装置の各構成部材の部品精度や取り付け誤差に起因する平行度に大きく依存する。具体的には、被加工物であるウェーハを吸着保持するステージ（上基台、保持手段）と、支持部材および液状樹脂を敷設するステージ（定盤）との平行度は調整により高められるものの、部品交差や取付誤差によっては望んだ精度に到達することができず、貼り付けられた樹脂の厚みばらつきが複合体となったウェーハを研削したときの薄化の限界を決めることになる。これにより、ウェーハが所望の薄さに到達しない可能性や、また、到達したとしてもウェーハの厚みばらつきが大きく加工後の品質が悪くなるという問題がある。
【０００７】
また、上述の平行度の調整の作業は、被加工物の薄化加工のためのみならず、被加工物を平面に研削するにあたり、ウェーハの片面を樹脂で被覆し、研削する際の基準面を形成するための加工にも必須の工程である。この調整の作業に多くの工数を要するという問題があり、改善が求められていた。
【０００８】
本発明は以上の問題に鑑み、被加工物を樹脂を介してテーブルで保持した状態で加工する方法に関し、新規な技術を提案するものである。
【課題を解決するための手段】
【０００９】
本発明の解決しようとする課題は以上の如くであり、次にこの課題を解決するための手段を説明する。
【００１０】
本発明の一態様によれば、テーブルの上に樹脂を敷設する第一の樹脂供給ステップと、保持手段によって保持された平坦部材を該テーブルの上面に敷設された該樹脂に対面させて押圧して一体にして、外的刺激によって該平坦部材とテーブルに挟まれた該樹脂を固化して第一の積層体を形成する第一の積層体形成ステップと、該第一の積層体から該平坦部材を剥離して第一の樹脂層を形成する樹脂層形成ステップと、該樹脂層形成ステップののちに該第一の樹脂層の上面にシートを敷設するシート敷設ステップと、該シートの上に樹脂を敷設する第二の樹脂供給ステップと、該保持手段によって保持された板状の被加工物を、該シートの上面に敷設された樹脂に対面させて押圧して一体にして、外的刺激によって該シートと該被加工物に挟まれた該樹脂を固化して第二の積層体を形成する第二の積層体形成ステップと、該第二の積層体から該第一の樹脂層を取り除いて第三の積層体を形成する第三の積層体形成ステップと、を有する被加工物の加工準備方法とするものである。
（【００１１】以降は省略されています）
