公開番号2025136448
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024035038
出願日2024-03-07
発明の名称組立体
出願人花王株式会社
代理人個人,個人
主分類B65D 33/38 20060101AFI20250911BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】耐久性が向上された組立体を提供する。
【解決手段】収容空間を形成する容器本体に取り付けられる、筒形状を有する注出口部と、前記注出口部の中空領域内に設けられた弾性体と、前記弾性体に支持されており、押圧力に応じて、前記中空領域を通過する流路を閉鎖する閉鎖位置から前記注出口部の軸方向の一側である第1方向側に移動して前記流路を開き、前記押圧力が解放されると前記弾性体の弾性力に応じて前記第1方向の反対方向である第2方向に移動して前記閉鎖位置に復帰する可動部と、を備え、前記注出口部の外周面には、前記容器本体の内容物を吐出するポンプ装置、ノズルまたはキャップに係合する係合部が形成されている、組立体。
【選択図】図5
特許請求の範囲【請求項１】
収容空間を形成する容器本体に取り付けられる、筒形状を有する注出口部と、
前記注出口部の中空領域内に設けられた弾性体と、
前記弾性体に支持されており、押圧力に応じて、前記中空領域を通過する流路を閉鎖する閉鎖位置から前記注出口部の軸方向の一側である第１方向側に移動して前記流路を開き、前記押圧力が解放されると前記弾性体の弾性力に応じて前記第１方向の反対方向である第２方向に移動して前記閉鎖位置に復帰する可動部と、
を備え、
前記注出口部の外周面には、前記容器本体の内容物を吐出するポンプ装置、ノズルまたはキャップに係合する係合部が形成されている、組立体。
続きを表示（約 880 文字）【請求項２】
前記可動部の前記第２方向側には貫通孔が形成されている面部が位置しており、
前記組立体は、前記可動部と前記貫通孔の間に環状のガスケットを有し、
前記可動部は、前記閉鎖位置において前記ガスケットに当接する、請求項１に記載の組立体。
【請求項３】
前記組立体は、前記注出口部に挿入されて前記注出口部に支持される筒部を有し、
前記弾性体および前記可動部は前記筒部の内側に位置する、請求項１に記載の組立体。
【請求項４】
前記筒部の外周面は、軸方向の一側に向かうにつれて外径が大きくなるテーパー面と、前記テーパー面の大径側の端部から内側に延びることにより形成されている第１段差面と、を有する、請求項３に記載の組立体。
【請求項５】
前記第１段差面は、前記注出口部の一側の開口を形成する縁、または、前記注出口部の内側に形成されている段差面と係合する、請求項４に記載の組立体。
【請求項６】
前記筒部の外周面は、前記第１段差面に対向する第２段差面を有し、
前記第２段差面は、前記注出口部の他側の開口を形成する縁、または注出口部の内側に形成されている他の段差面と係合する、請求項５に記載の組立体。
【請求項７】
前記注出口部は、貫通孔、または内周面に形成された凹部を有し、
前記筒部は、前記貫通孔または前記凹部に嵌合する凸部を有する、請求項３に記載の組立体。
【請求項８】
前記筒部の外周面には、前記注出口部の内周面に当接する環状の凸部が形成されている、請求項３～７のいずれか一項に記載の組立体。
【請求項９】
前記弾性体は、前記注出口部の軸方向に沿って伸縮するスプリングである、請求項１～７のいずれか一項に記載の組立体。
【請求項１０】
請求項１～７のいずれか一項に記載の組立体と、
前記容器本体と、
を備える、容器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、組立体に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
液状物が充填されている内袋および当該内袋およびガスを収容する缶を有するエアゾール容器が知られている。エアゾール容器は、ガスの圧力により液状物を吐出することが可能である。エアゾール容器に液状物を充填する前に、内袋内の残存酸素を減少させる、または０にするための処理が行われることがある。当該処理は、例えば、窒素の充填とバキュームの繰り返しである。
【０００３】
このような処理を実現するために、窒素の充填とバキュームが行われる間には流路が開き、窒素の充填およびバキュームのいずれも行われていない間には流路を閉じる部材が用いられる。例えば、特許文献１には、内容物の収容空間に繋がる貫通孔を有する雌部材と、貫通孔を封止するプラグを有する部材が開示されている。流体の充填および注出を行うための雄部材が貫通孔に挿入されると、雄部材の先端がプラグの連結部に係合してプラグを貫通孔から押し外す。また、雄部材が引き抜かれる際には、プラグが貫通孔を封止して雄部材から外れる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－１４４７８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、特許文献１に開示された部材では、雄部材の抜き差しの繰り返しにより、プラグが破損する恐れがある。
【０００６】
本発明は、耐久性が向上された組立体に関する。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、本発明のある観点は、収容空間を形成する容器本体に取り付けられる、筒形状を有する注出口部と、前記注出口部の中空領域内に設けられた弾性体と、前記弾性体に支持されており、押圧力に応じて、前記中空領域を通過する流路を閉鎖する閉鎖位置から前記注出口部の軸方向の一側である第１方向側に移動して前記流路を開き、前記押圧力が解放されると前記弾性体の弾性力に応じて前記第１方向の反対方向である第２方向に移動して前記閉鎖位置に復帰する可動部と、を備え、前記注出口部の外周面には、前記容器本体の内容物を吐出するポンプ装置、ノズルまたはキャップに係合する係合部が形成されている、組立体に関する。
【発明の効果】
【０００８】
以上説明したように本発明によれば、耐久性が向上された組立体が提供される。
【図面の簡単な説明】
【０００９】

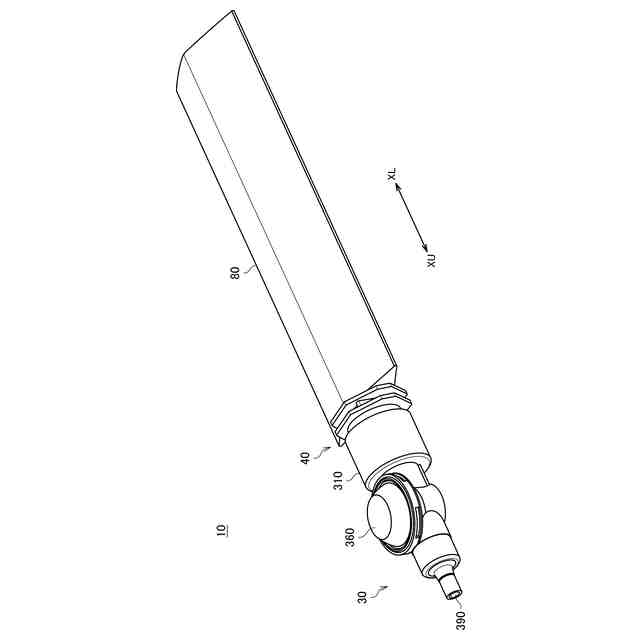

本発明の一実施形態による容器１０の外観構成を示す説明図である。

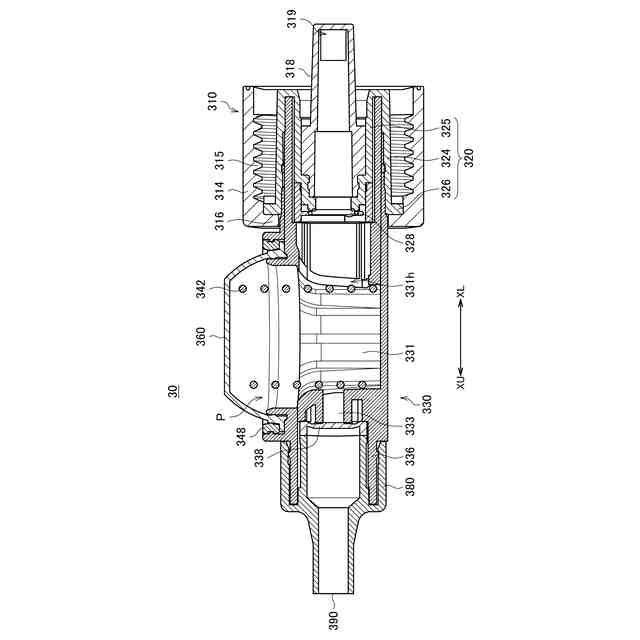

ポンプ装置３０の断面構成を示す説明図である。

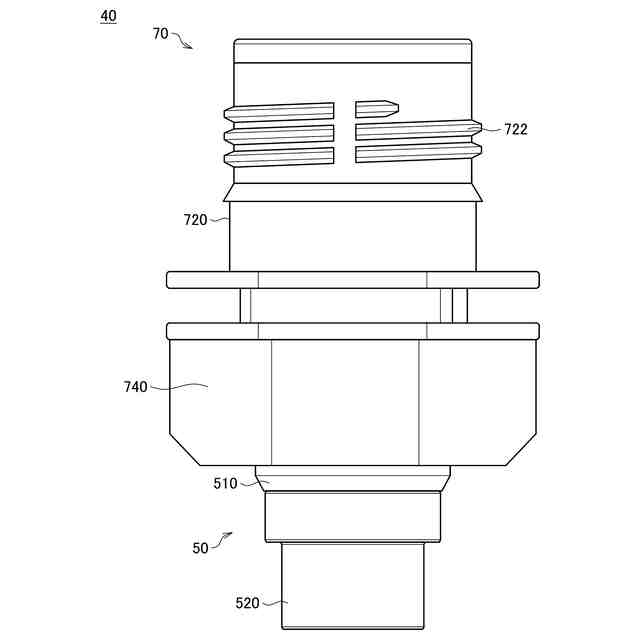

バルブスパウト４０の外観を示す説明図である。

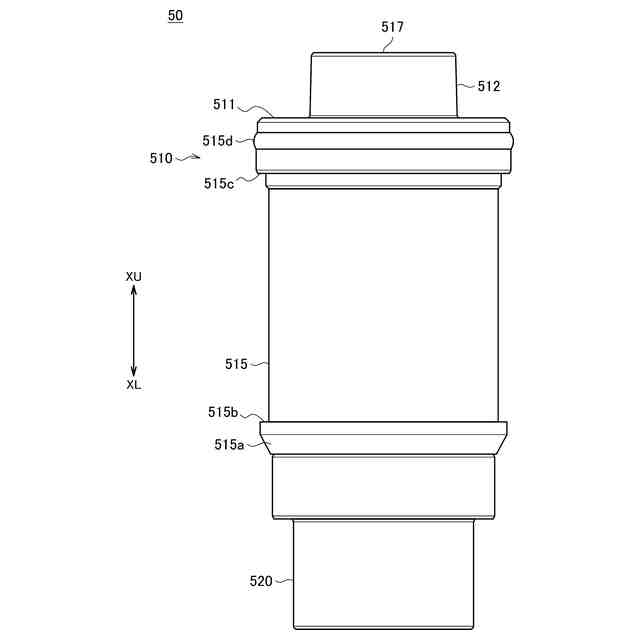

バルブユニット５０の外観を示す説明図である。

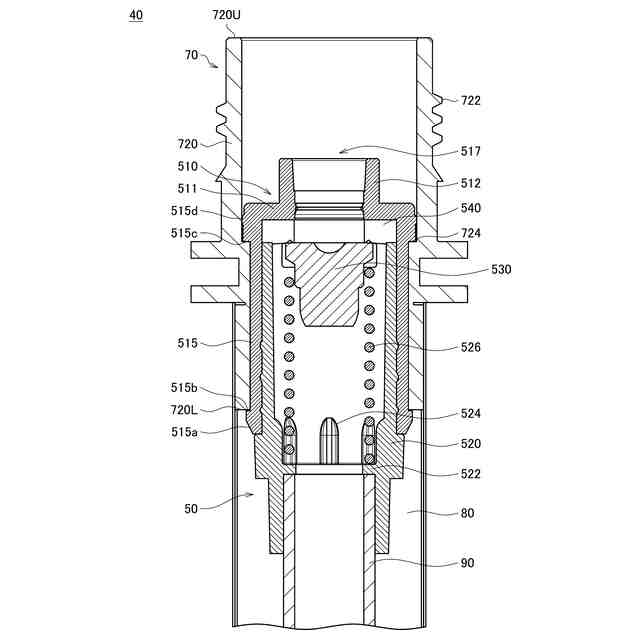

バルブスパウト４０の断面構成を示す説明図である。

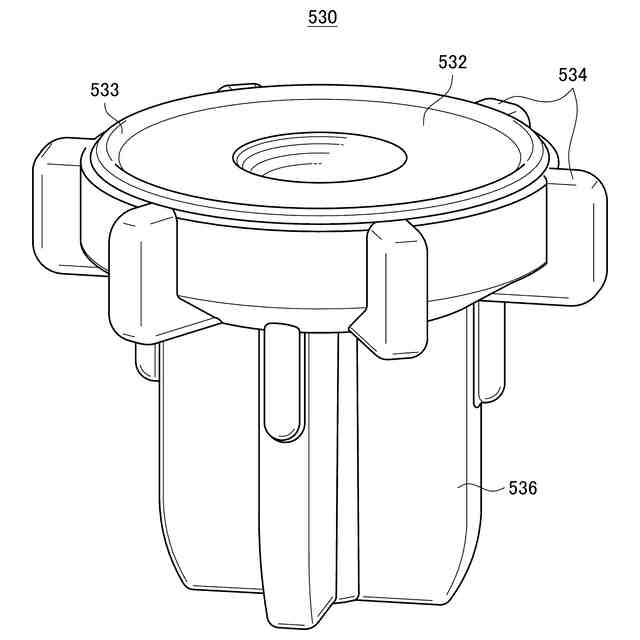

ピストン５３０の斜視図である。

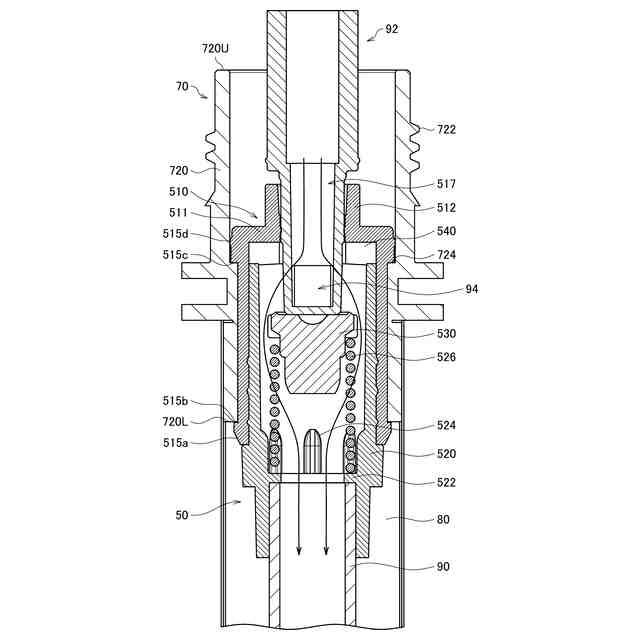

バルブスパウト４０の流路が開いている状態を示す説明図である。

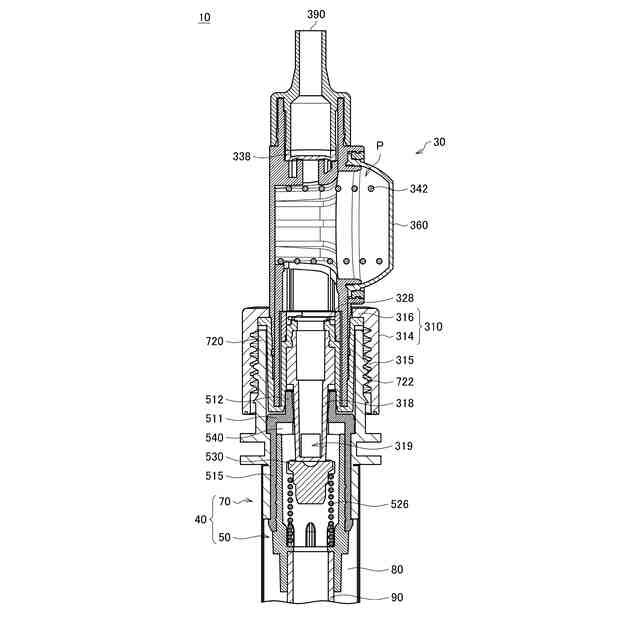

容器１０の断面構成を示す説明図である。
【発明を実施するための形態】
【００１０】
以下に添付図面を参照しながら、本発明の好適な実施の形態について詳細に説明する。なお、本明細書及び図面において、実質的に同一の機能構成を有する構成要素については、同一の符号を付することにより重複説明を省略する。
（【００１１】以降は省略されています）
