公開番号2025139453
公報種別公開特許公報(A)
公開日2025-09-26
出願番号2024038402
出願日2024-03-12
発明の名称照明制御装置及び照明制御方法
出願人東芝ライテック株式会社
代理人弁理士法人酒井国際特許事務所
主分類H05B 47/125 20200101AFI20250918BHJP(他に分類されない電気技術)
要約【課題】照明装置の照明制御の効率を向上させる。
【解決手段】本願に係る照明制御装置は、第1制御部と、第2制御部とを有する。第1制御部は、所定の第1間隔でカメラ画像を取得して人物検出処理を行う。第2制御部は、所定の第2間隔で第1制御部による人物検出処理の結果を取得して人物検出処理の結果に基づいて照明制御の内容を決定する。
【選択図】図8
特許請求の範囲【請求項１】
所定の第１間隔でカメラ画像を取得して人物検出処理を行う第１制御部と；
所定の第２間隔で前記第１制御部による人物検出処理の結果を取得して当該人物検出処理の結果に基づいて照明制御の内容を決定する第２制御部と；
を有することを特徴とする照明制御装置。
続きを表示（約 910 文字）【請求項２】
前記第２制御部は、
カメラ制御を行うソフトウェアから輝度データを更に取得して当該輝度データと前記人物検出処理の結果とに基づいて前記照明制御の内容を決定する
ことを特徴とする請求項１に記載の照明制御装置。
【請求項３】
前記第２制御部は、
前記輝度データを照度データに変換して当該照度データと前記人物検出処理の結果とに基づいて前記照明制御の内容を決定する
ことを特徴とする請求項２に記載の照明制御装置。
【請求項４】
前記第２制御部から前記輝度データの取得要求があった場合に、前記カメラ画像からＲＧＢの各輝度データを出力する第３制御部、
を更に有することを特徴とする請求項２に記載の照明制御装置。
【請求項５】
前記第１制御部は、
前記第２制御部から人物検出処理の結果が要求された場合は、最新の処理結果を提供する
ことを特徴とする請求項１に記載の照明制御装置。
【請求項６】
前記第２制御部は、
決定した前記照明制御の内容を出力する
ことを特徴とする請求項１に記載の照明制御装置。
【請求項７】
前記第２制御部は、
外部装置から照明制御の条件を取得して当該照明制御の条件に基づいて前記照明制御の内容を決定する
ことを特徴とする請求項１に記載の照明制御装置。
【請求項８】
前記第２制御部は、
前記第１間隔よりも時間間隔の長い前記第２間隔での前記人物検出処理の結果に基づいて前記照明制御の内容を決定する
ことを特徴とする請求項１に記載の照明制御装置。
【請求項９】
コンピュータが実行する照明制御方法であって、
所定の第１間隔でカメラ画像を取得して人物検出処理を行う第１制御工程と；
所定の第２間隔で前記第１制御工程による人物検出処理の結果を取得して当該人物検出処理の結果に基づいて照明制御の内容を決定する第２制御工程と；
を含むことを特徴とする照明制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、照明制御装置及び照明制御方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、カメラなどにより撮像した画像を用いて照明制御のための情報の管理を行う技術が提案されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－０５４５４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記の従来技術には改善の余地がある。例えば、従来技術では、照明装置の照明制御を効率よく行う点でさらなる改善の余地がある。
【０００５】
本願は、上記に鑑みてなされたものであって、照明装置の照明制御の効率を向上させることができる照明制御装置及び照明制御方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本願に係る照明制御装置は、所定の第１間隔でカメラ画像を取得して人物検出処理を行う第１制御部と、所定の第２間隔で前記第１制御部による人物検出処理の結果を取得して当該人物検出処理の結果に基づいて照明制御の内容を決定する第２制御部と、を有することを特徴とする。
【発明の効果】
【０００７】
実施形態の一態様によれば、照明装置の照明制御の効率を向上させることができるという効果を奏する。
【図面の簡単な説明】
【０００８】
図１は、実施形態に係る照明制御システムを説明するためのシステム図である。
図２は、実施形態に係るカメラモジュール本体の機能構成を説明するためのシステム図（１）である。
図３は、実施形態に係るカメラモジュール本体の機能構成を説明するためのシステム図（２）である。

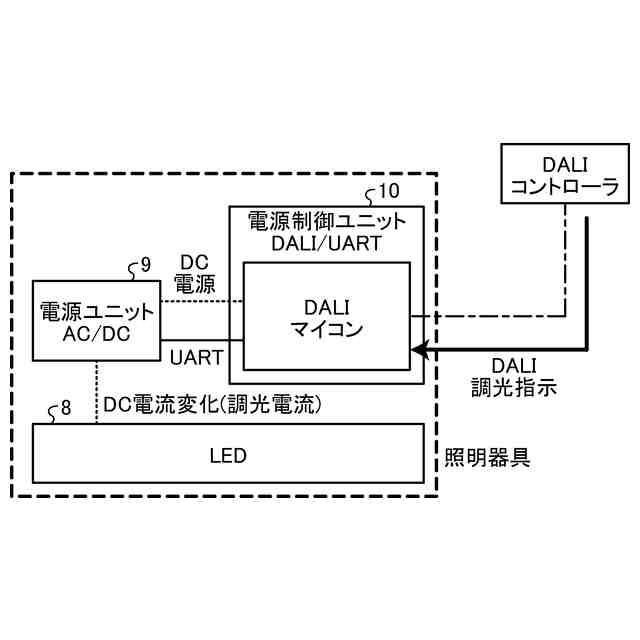

図４は、従来技術によるリセット機能を説明するための図（１）である。
図５Ａは、従来技術によるリセット機能を説明するための図（２）である。

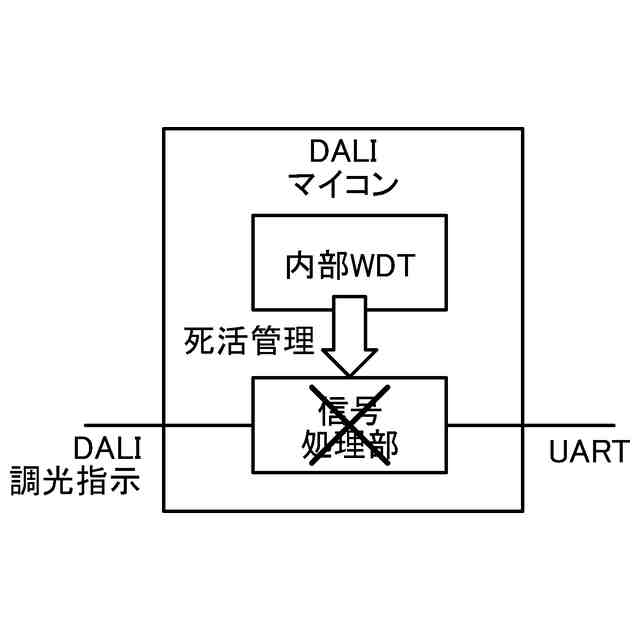

図５Ｂは、従来技術によるリセット機能を説明するための図（３）である。

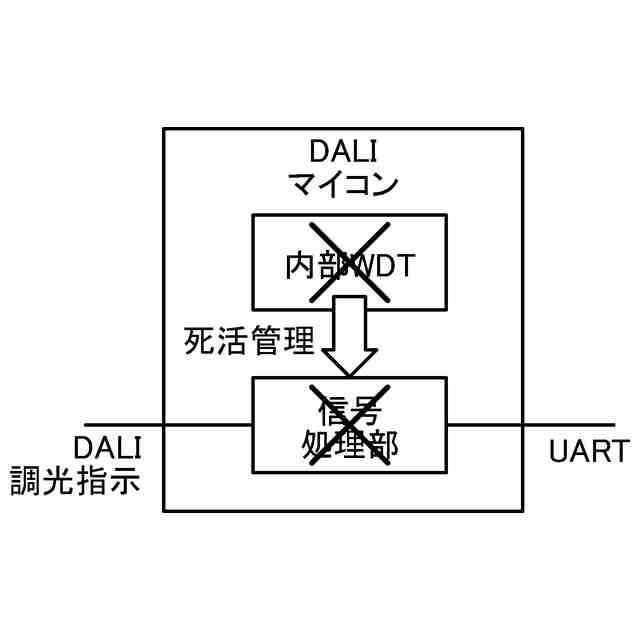

図５Ｃは、従来技術によるリセット機能を説明するための図（４）である。

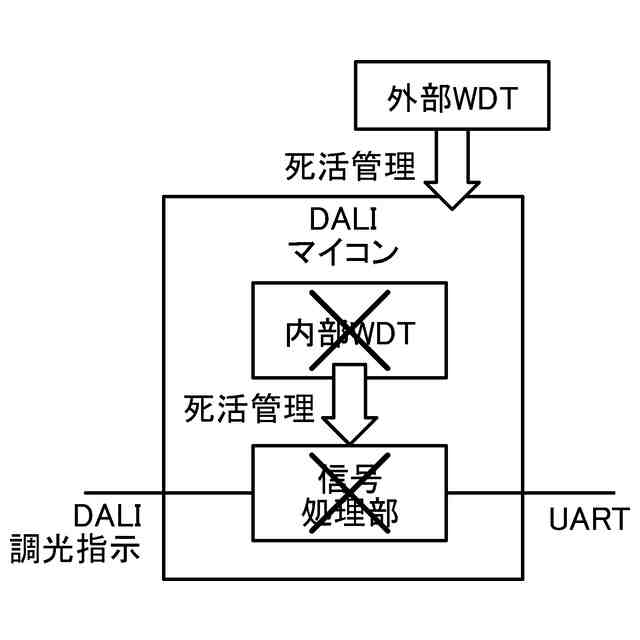

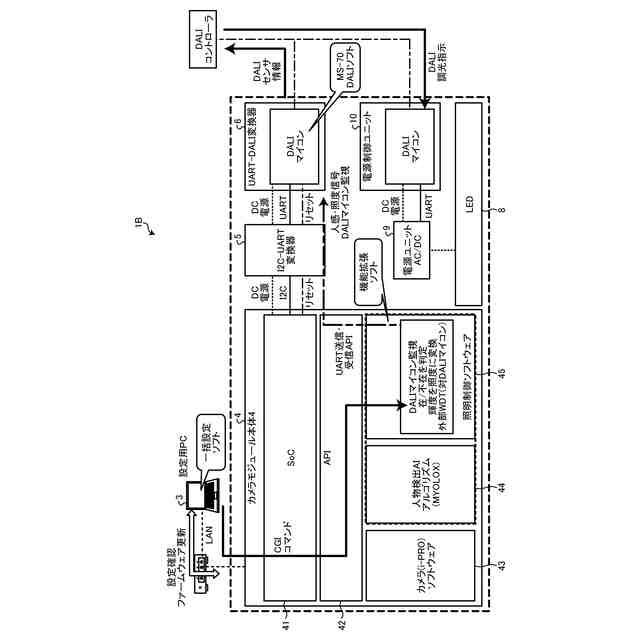

図６は、実施形態に係るリセット機能を説明するためのシステム図（１）である。

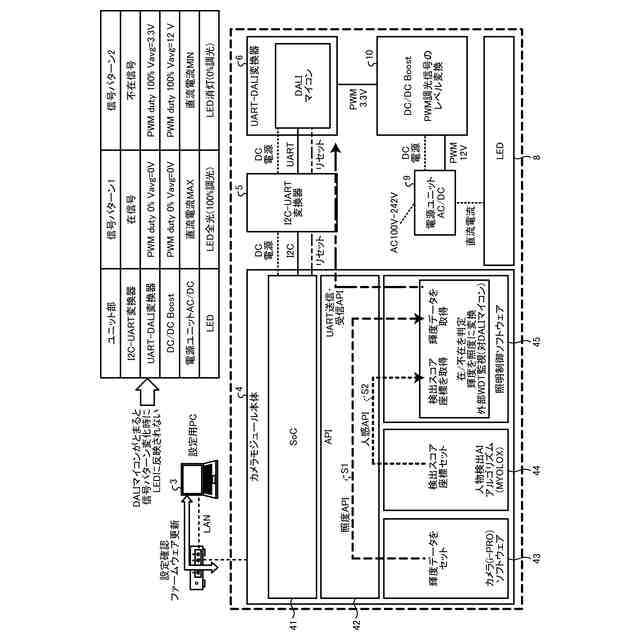

図７は、実施形態に係るリセット機能を説明するためのシステム図（２）である。

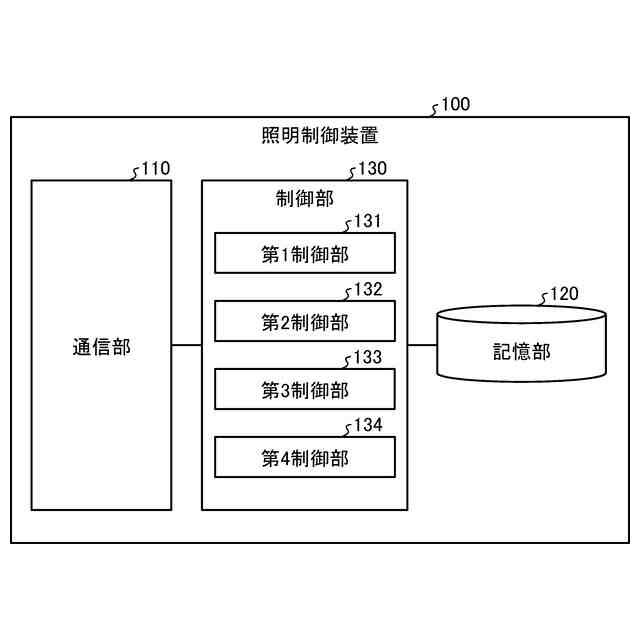

図８は、実施形態に係る照明制御装置の構成例を示す図である。
図９は、実施形態に係る記憶部の一例を示す図である。
図１０は、実施形態に係る情報処理の一例を示すフローチャートである。
【発明を実施するための形態】
【０００９】
以下に、本願に係る照明制御装置及び照明制御方法を実施するための形態（以下、「実施形態」と呼ぶ）について図面を参照しつつ詳細に説明する。なお、この実施形態により本願に係る照明制御装置及び照明制御方法が限定されるものではない。また、以下の各実施形態において同一の部位には同一の符号を付し、重複する説明は省略される。
【００１０】
（実施形態）
〔照明制御システムの構成〕
図１及び図２に示す照明制御システム１及び１Ａについて説明する。図１は、照明制御システム１において、クラウド２と、端末装置３（ＰＣ）と、カメラモジュール本体４と、拡張ユニット５（Ｉ２Ｃ－ＵＡＲＴ）と、変換ユニット６（ＵＡＲＴ－ＤＡＬＩ）と、カメラ電源７（ＡＣ／ＤＣ）と、ＬＥＤ８（照明装置）と、照明用電源調光９と、コントロールギア１０と、Ｍエリアコントローラ１１と、ＤＡＬＩＧ／Ｗ１２と、ＤＡＬＩコントローラ１３とがどのように接続されているかを説明するためのシステム図である。照明装置ＬＤは、照明を行う本体部分（ＬＥＤ８（照明装置）、照明用電源調光９及びコントロールギア１０）と各種制御を行うプレート部分（カメラモジュール本体４、拡張ユニット５（Ｉ２Ｃ－ＵＡＲＴ）、変換ユニット６（ＵＡＲＴ－ＤＡＬＩ）及びカメラ電源７（ＡＣ／ＤＣ））とを含む。図２は、照明制御システム１のうち、カメラモジュール本体４（例えば、ＡＩカメラなど）の機能構成がどのようなものであるかを説明するためのシステム図である。以下、図１及び図２を別々に説明する。
（【００１１】以降は省略されています）
