公開番号2025144635
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044378
出願日2024-03-21
発明の名称外装部品、外装部品ユニット及び時計
出願人カシオ計算機株式会社
代理人弁理士法人光陽国際特許事務所
主分類G04B 43/00 20060101AFI20250926BHJP(時計)
要約【課題】脆性材料からなる外装部品により時計ケースを好適に外装する。
【解決手段】外装部品30は、脆性材料からなり、剛体である時計ケース2の周囲に配置された状態で、内側面における平面の領域が時計ケース2の外側面における平面の領域に当接する。外装部品30のうち、フロントベゼル4は、時計ケース2の周囲に配置された状態で、第1当接面41aが時計ケース2の第1ケース側平面26aに当接する。サイドベゼル5は、時計ケース2の周囲に配置された状態で、第2当接面51aが時計ケース2の第2ケース側平面26bに当接する。
【選択図】図2
特許請求の範囲【請求項１】
脆性材料からなり、
剛体である時計ケースの周囲に配置された状態で、内側面における平面の領域が前記時計ケースの外側面における平面の領域に当接する、
外装部品。
続きを表示（約 860 文字）【請求項２】
前記時計ケースの周囲に配置された状態で、内側面における曲面の領域が前記時計ケースの外側面における曲面の領域と離間している、
請求項１に記載の外装部品。
【請求項３】
請求項１又は２に記載の外装部品を複数備え、
前記複数の外装部品が互いに接触しないように前記時計ケースの周囲に配置された、
外装部品ユニット。
【請求項４】
前記複数の外装部品の間に介在する金属製のスペーサをさらに備える、
請求項３に記載の外装部品ユニット。
【請求項５】
前記スペーサは、前記時計ケースと一体的に形成されている、
請求項４に記載の外装部品ユニット。
【請求項６】
前記スペーサは、前記時計ケースの上方に配置される第１部品と、前記時計ケースの側方に配置される第２部品と、の間に配置される、
請求項４に記載の外装部品ユニット。
【請求項７】
前記複数の外装部品は、前記時計ケースの上方に配置される１つの第１部品と、前記時計ケースの側方に配置される複数の第２部品と、を含む、
請求項３に記載の外装部品ユニット。
【請求項８】
前記時計ケースは、上面視において、複数の辺を含む略多角形状に形成され、
前記複数の第２部品は、前記複数の辺に対応して配置される、
請求項７に記載の外装部品ユニット。
【請求項９】
前記複数の外装部品は、前記複数の第２部品のうち隣り合う２つの間に配置される第３部品を含む、
請求項８に記載の外装部品ユニット。
【請求項１０】
時計モジュールと、
前記時計モジュールを収容する剛体の時計ケースと、
脆性材料からなり、前記時計ケースの周囲に配置された状態で、内側面における平面の領域が前記時計ケースの外側面における平面の領域に当接する外装部品と、
を備える時計。

発明の詳細な説明【技術分野】
【０００１】
本発明は、外装部品、外装部品ユニット及び時計に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、リューズ用の保護部材を備える腕時計が開示されている。保護部材は外装ケースの側面にボルトで固定されている。この保護部材のような外装部品に、例えばサファイア等の脆性材料を適用しようとすると、破損させないように配置することが難しい。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１６９９６８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、上記事情に鑑みてなされたもので、脆性材料からなる外装部品により時計ケースを好適に外装することを目的とする。
【課題を解決するための手段】
【０００５】
前記目的を達成するために、本発明の外装部品は、
脆性材料からなり、
剛体である時計ケースの周囲に配置された状態で、内側面における平面の領域が前記時計ケースの外側面における平面の領域に当接する。
【発明の効果】
【０００６】
本発明によれば、脆性材料からなる外装部品により時計ケースを好適に外装することができる。
【図面の簡単な説明】
【０００７】

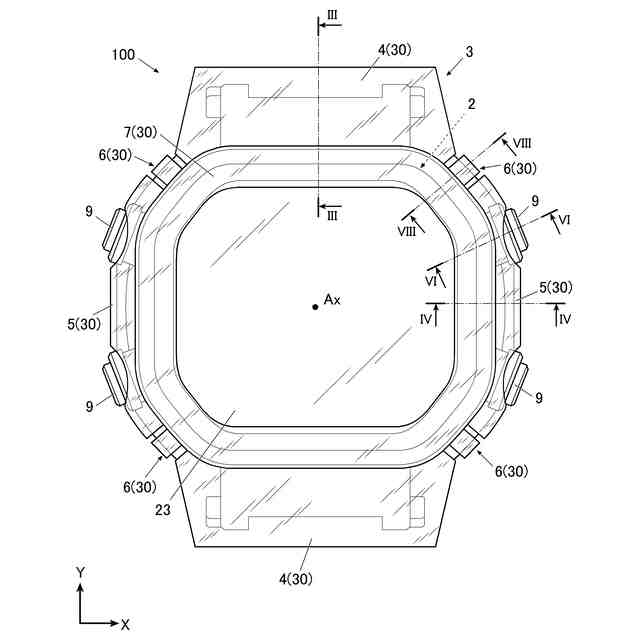

実施形態に係る時計の要部の正面図である。

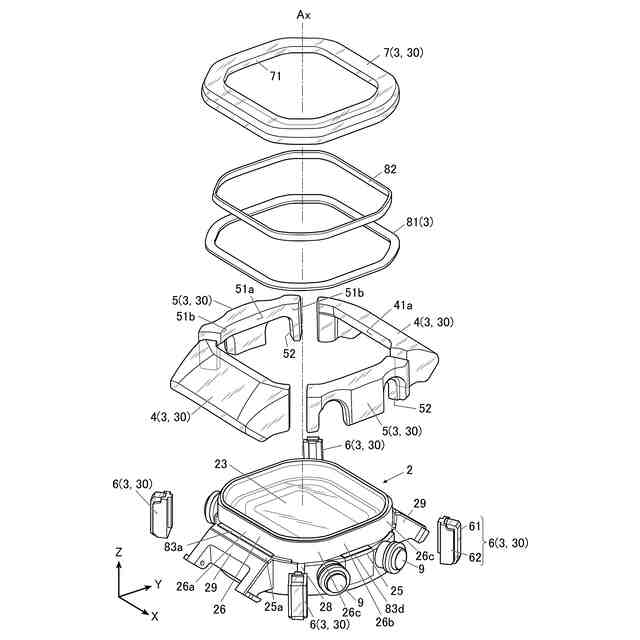

実施形態に係る時計の要部の分解斜視図である。

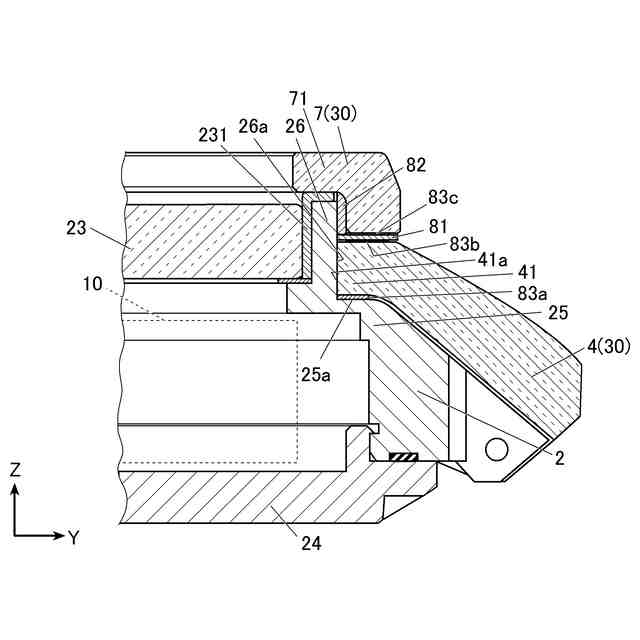

図１のIII線での時計の部分断面図である。
図１のIV線での時計の部分断面図である。

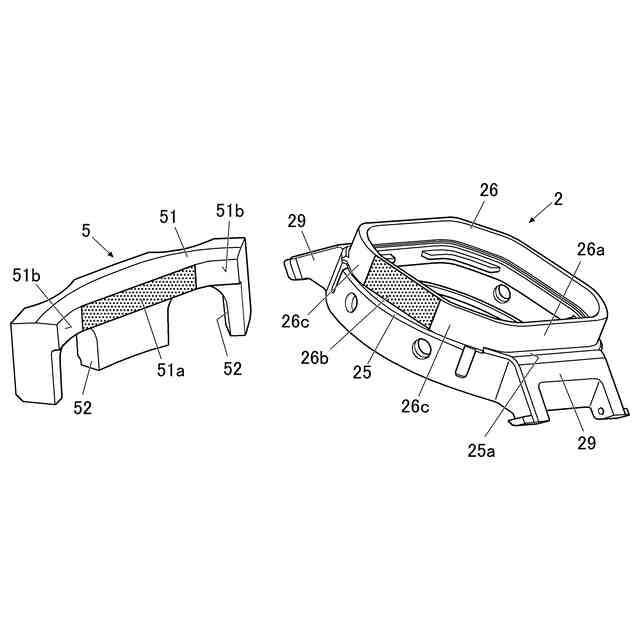

実施形態に係るサイドベゼルと時計ケースの当接面を示す図である。

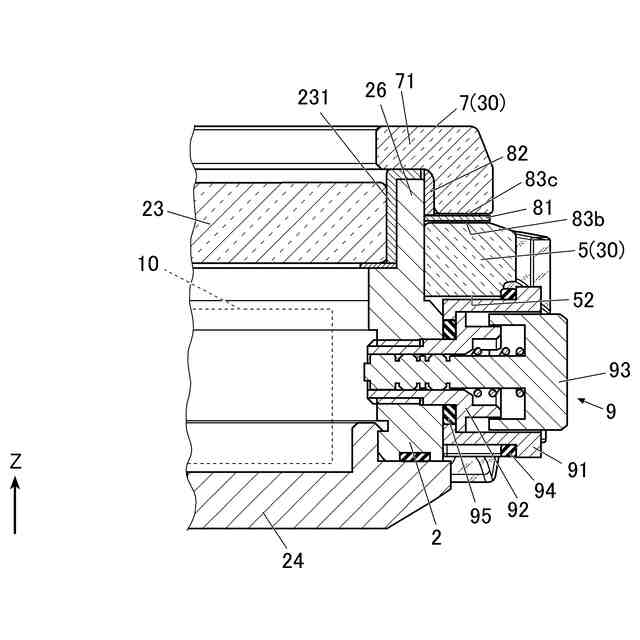

図１のVI線での時計の部分断面図である。

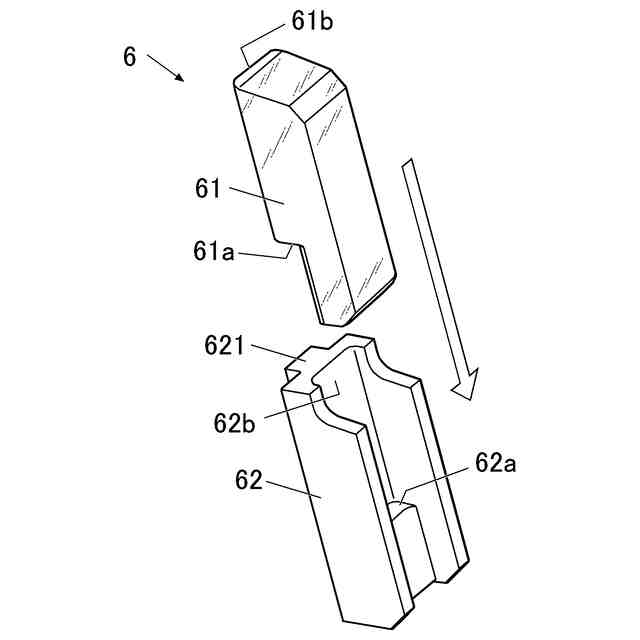

実施形態に係る角ベゼルの分解斜視図である。

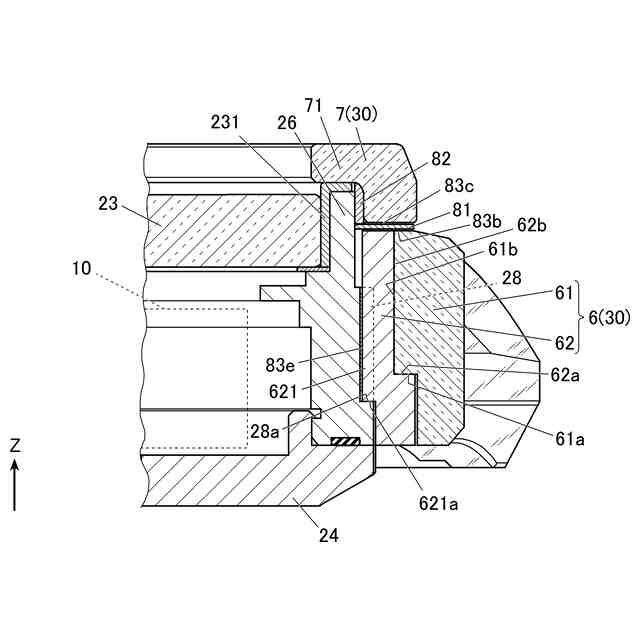

図１のVIII線での時計の部分断面図である。

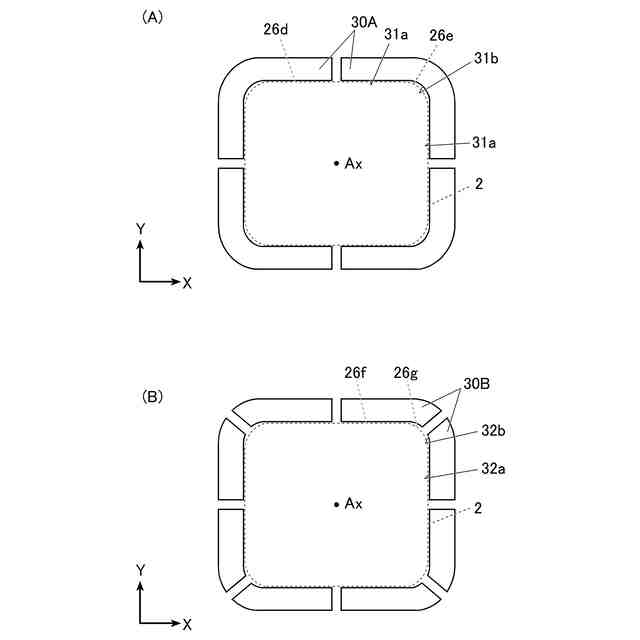

実施形態に係る外装部品の分割態様の変形例を説明するための図である。
【発明を実施するための形態】
【０００８】
以下、本発明の実施形態について、図面を参照して説明する。図１及び図２に示すように、本実施形態に係る時計１００は、ユーザの手首に装着される腕時計である。具体的に、時計１００は、時計ケース２とベゼルユニット３を備えている。なお、以下の説明において、時計１００におけるＸＹＺの各方向は、各図に示した向きをいう。つまり、Ｘ方向はアナログ式の時計における３時－９時方向をいい、Ｙ方向は１２時－６時方向をいい、Ｚ方向は時計１００（時計ケース２）の正面－背面方向をいう。Ｚ方向のうち、視認側である正面側を「上側（上方）」、背面側を「下側（下方）」という。また、Ｚ方向に沿った時計ケース２の中心軸Ａｘに垂直な方向を「径方向」、中心軸Ａｘを中心とする回転方向を「周方向」といい、中心軸Ａｘに直交する面内において中心軸Ａｘに近い側を「内側（内径側）」、遠い側を「外側（外径側）」という。
【０００９】
時計ケース２は、正面視（上面視）で略四角筒状に形成され、正面側（上側）の開口部が可視光を透過する透明の風防部材２３で、背面側（下側）の開口部が裏蓋２４（図３等参照）で、それぞれ閉塞されている。時計ケース２の材料（素材）は、例えばチタンやステンレス等の金属、又はカーボン等の硬質樹脂である。ただし、時計ケース２は剛体であればよく、その素材は脆性材料以外であれば特に限定されない。本実施形態において、物体が「剛体である」には、例えば当該物体の剛性が接触中の脆性材料よりも大きいのが好ましいが、当該物体が少なくとも弾性材料でなければよい。時計ケース２の内部には、時計モジュール１０（図３等参照）が収容される。時計モジュール１０には、例えば、時刻を表示する時刻表示部、電源である電池、制御回路が実装された回路基板等が含まれる。なお、時計ケース２の上面視形状は四角筒状に限定されず、例えば四角形以外の多角形状であってもよいし、円形等であってよい。
【００１０】
図２及び図３に示すように、時計ケース２の外側面には、上側から下側に向かって段階的に外径側に位置する段付き部２５が、略全周に亘って形成されている。段付き部２５は、Ｚ方向に略直交して上側を向いた段面２５ａを有する。時計ケース２のうち段付き部２５よりも上側の部分は、上面視で角丸四角筒状の筒状部２６となっている。筒状部２６の内径側には、第１パッキン２３１を介して風防部材２３が嵌合されている。
（【００１１】以降は省略されています）
