公開番号2025089064
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2023204026
出願日2023-12-01
発明の名称バッテリ装置
出願人豊田鉄工株式会社,株式会社ナチュラニクス
代理人個人
主分類H01M 50/50 20210101AFI20250605BHJP(基本的電気素子)
要約【課題】製造効率を向上させることのできるバッテリ装置を提供する。
【解決手段】バッテリ装置10は、バッテリモジュール11および端子台30を備える。バッテリモジュール11は、複数のラミネートセル20が積層されるとともに、隣合うラミネートセル20の一方に設けられた正極端子22と他方に設けられた負極端子23とが接続された構造をなす。端子台30は、正極端子22と負極端子23との接続に利用される端子部32B,32Cを有するとともに、ラミネートセル20の本体部21の前端部分に沿って延設されている。隣合うラミネートセル20の一方に設けられた正極端子22と他方に設けられた負極端子23とは、重ね合わされた状態で、且つ、当該重ね合わされた部分が端子部32B,32Cの前面に当接した状態で、接合されている。
【選択図】図1
特許請求の範囲【請求項１】
複数のラミネートセルが積層されるとともに、隣合う前記ラミネートセルの一方に設けられた電極端子と他方に設けられた電極端子とが接続された構造のバッテリモジュールを備えるバッテリ装置において、
前記電極端子の接続に利用される端子部を有するとともに、前記ラミネートセルの外縁部分における前記電極端子が設けられた部分である特定外縁部分に沿って延設される端子台を備え、
前記一方に設けられた電極端子と前記他方に設けられた電極端子とは、重ね合わされた状態で、且つ、当該重ね合わされた部分が前記端子部における前記特定外縁部分から遠い側の外面に当接した状態で、接合されている、
バッテリ装置。
続きを表示（約 660 文字）【請求項２】
前記端子台は、前記端子部を間に挟むように前記特定外縁部分に沿って延びる一対のスリットを有し、
前記一対のスリットには、前記一方に設けられた電極端子と前記他方に設けられた電極端子とが各別に挿通されており、
前記一対のスリットに各別に挿通された２つの前記電極端子の先端部分は、各々が前記スリットの内面および前記端子部の外面に沿うように同端子部の側に曲がった状態、且つ、互いに重ね合わされた状態で接合されている、
請求項１に記載のバッテリ装置。
【請求項３】
外部機器への電力供給が可能になる状態と同電力供給が不能になる状態とを切り替える切替装置を備え、
前記切替装置は、前記端子台に固定されている、
請求項１または２に記載のバッテリ装置。
【請求項４】
前記バッテリモジュールを保持するホルダと、前記バッテリモジュールの状態を管理するバッテリマネジメントシステムと、を備え、
前記バッテリマネジメントシステムは、前記ホルダに固定されている、
請求項１または２に記載のバッテリ装置。
【請求項５】
外装部材を構成するケースと、前記バッテリモジュールを保持するホルダと、を備え、
前記ホルダおよび前記端子台は、前記バッテリモジュールが前記ケースの内面に接触しないように同バッテリモジュールを間に挟んだ状態で、前記ケースの内面に支持されている、
請求項１または２に記載のバッテリ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、バッテリ装置に関するものである。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
外装材としてラミネートフィルムが用いられてなるラミネートセルが実用されている（特許文献１参照）。また、複数のラミネートセルが積層されるとともに、隣合う２つのラミネートセルの一方に設けられた電極端子と他方に設けられた電極端子とが接続された構造のバッテリモジュールを備えるバッテリ装置も実用されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－１７１２４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ラミネートセルの電極端子は、銅やアルミニウム等の低剛性の金属材料によって薄い板状に形成される。こうした電極端子は変形し易いため、電極端子同士を接続する際には、同電極端子をその接続に適した所定の形状で保持することが難しい。そのため、電極端子の位置決めを行う作業が煩雑になるなど、同電極端子の接続にかかる作業が煩雑になるおそれがある。したがって、複数のラミネートセルを有して構成されるバッテリ装置の製造効率は低くなり易い。
【課題を解決するための手段】
【０００５】
上記課題を解決するためのバッテリ装置は、複数のラミネートセルが積層されるとともに、隣合う前記ラミネートセルの一方に設けられた電極端子と他方に設けられた電極端子とが接続された構造のバッテリモジュールを備えるバッテリ装置において、前記電極端子の接続に利用される端子部を有するとともに、前記ラミネートセルの外縁部分における前記電極端子が設けられた部分である特定外縁部分に沿って延設される端子台を備え、前記一方に設けられた電極端子と前記他方に設けられた電極端子とは、重ね合わされた状態で、且つ、当該重ね合わされた部分が前記端子部における前記特定外縁部分から遠い側の外面に当接した状態で、接合されている。
【図面の簡単な説明】
【０００６】

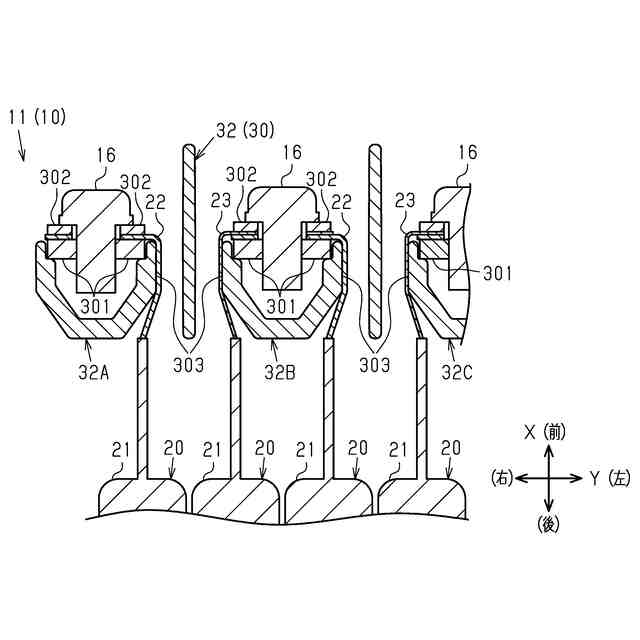

一実施形態のバッテリ装置における端子部およびその周辺を示す端面図である。

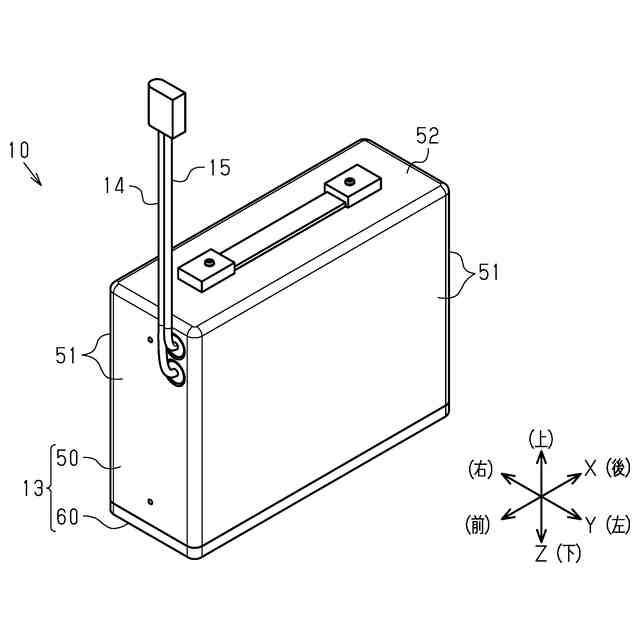

同バッテリ装置の斜視図である。

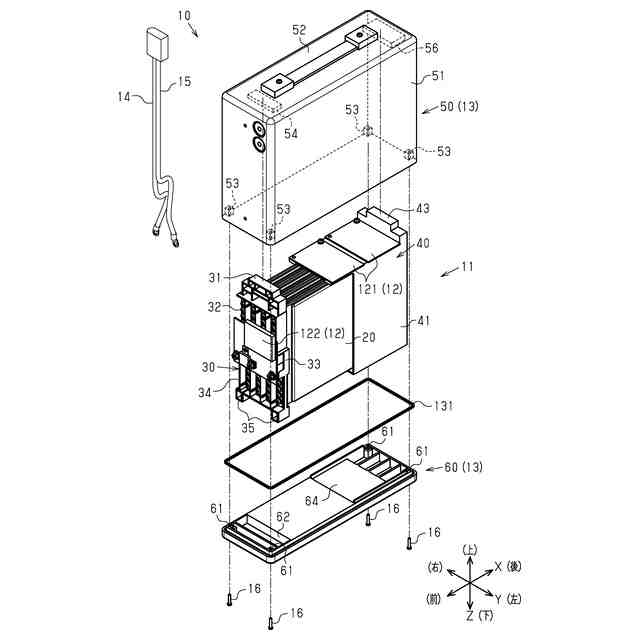

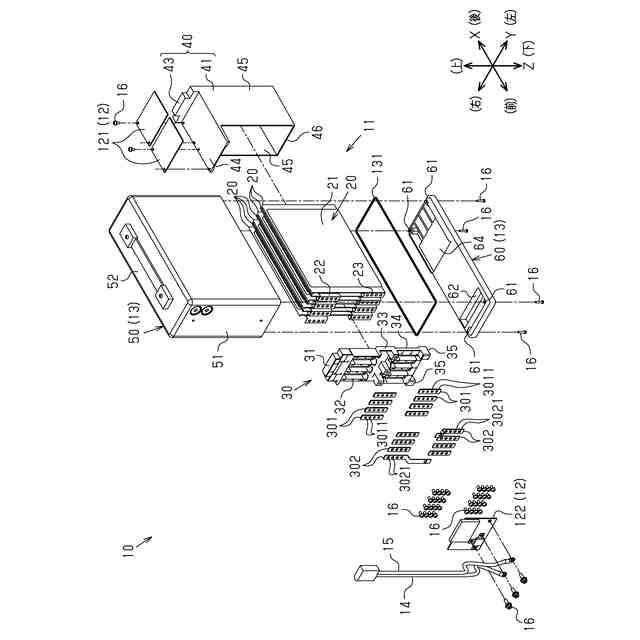

同バッテリ装置の分解斜視図である。

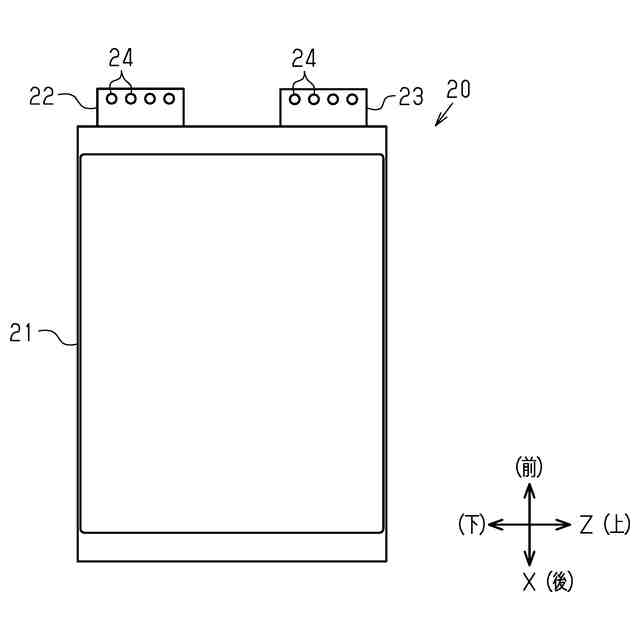

ラミネートセルの側面図である。

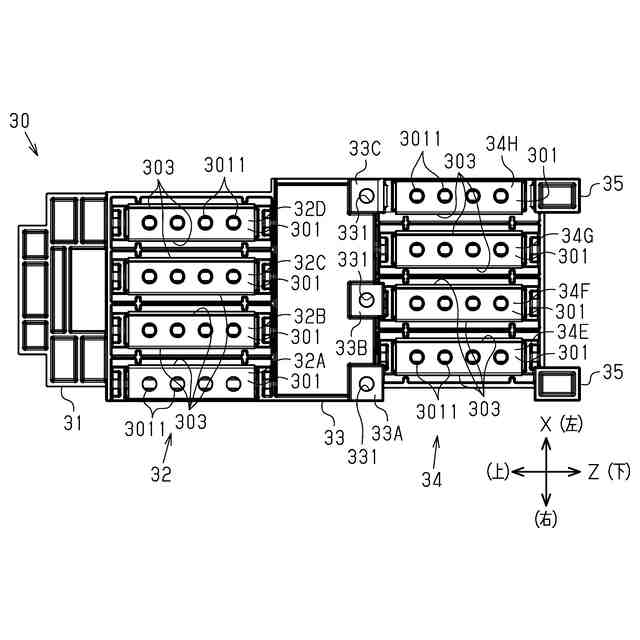

端子台の正面図である。
（ａ）～（ｅ）は、電極端子の接続構造を示す部分端面図である。
同バッテリ装置の分解斜視図である。

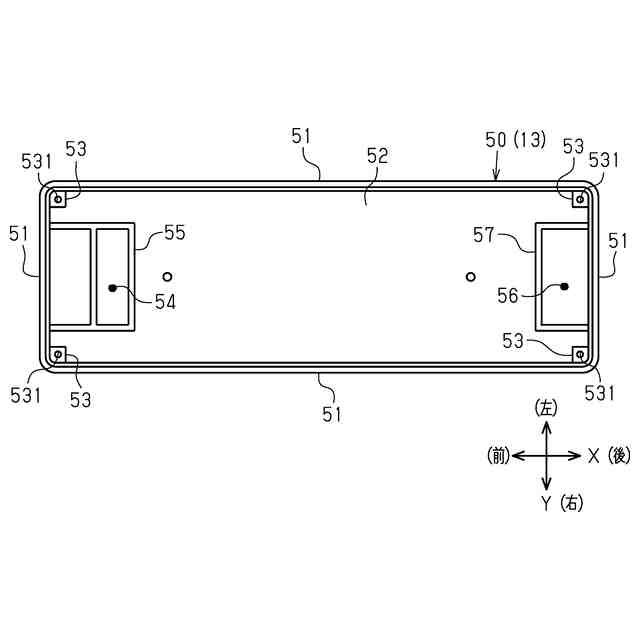

ケースのカバー部の底面図である。

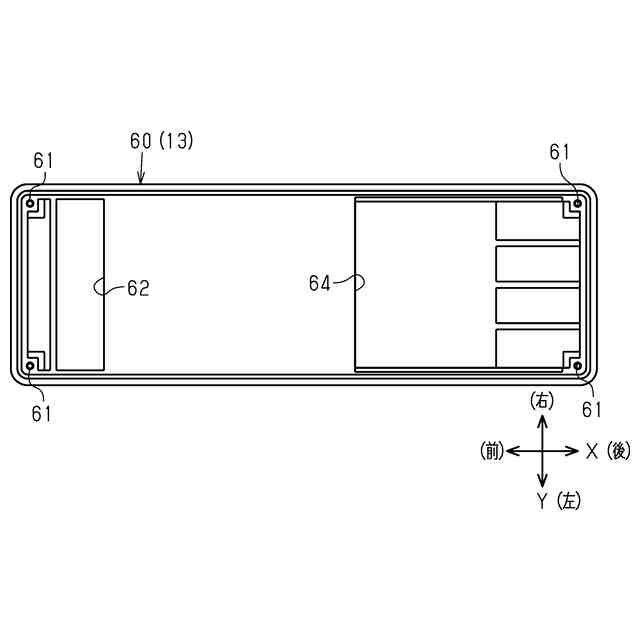

ケースのベース部の平面図である。
【発明を実施するための形態】
【０００７】
以下、図１～図９を参照して、バッテリ装置の一実施形態について説明する。
なお、図面中の互いに直交するＸＹＺ軸におけるＸ軸は、バッテリ装置１０の長手方向Ｘを表し、Ｙ軸はバッテリ装置１０の幅方向Ｙを表し、Ｚ軸はバッテリ装置１０の高さ方向Ｚを表している。なお、以下の説明では、便宜上、長手方向Ｘの一方側を「前」、他方側を「後」と表現し、幅方向Ｙの一方側を「右」、他方側を「左」と表現し、高さ方向Ｚの一方側を「上」、他方側を「下」と表現する。
【０００８】
図２および図３に示すように、バッテリ装置１０は、バッテリモジュール１１、制御部１２、およびケース１３を有する。
＜バッテリモジュール１１＞
バッテリモジュール１１は、複数（本実施形態では、７つ）のラミネートセル２０を有する。図４に示すように、ラミネートセル２０は、本体部２１、正極端子２２、負極端子２３を有する。本体部２１は、矩形板状をなしており、正極および負極をラミネートフィルムで封入した部分を構成している。正極端子２２および負極端子２３は、本体部２１の前端に、高さ方向Ｚに間隔を置いて設けられている。正極端子２２は、金属材料（例えば、銅）によって薄板状に形成されている。負極端子２３は、金属材料（例えば、アルミニウム）によって薄板状に形成されている。正極端子２２の先端部分および負極端子２３の先端部分にはそれぞれ、高さ方向Ｚに間隔を置いて並ぶ４つの挿通孔２４が設けられている。
【０００９】
図３に示すように、複数のラミネートセル２０は、幅方向Ｙにおいて積層されている。本実施形態のバッテリモジュール１１では、複数のラミネートセル２０が直列接続されている。詳しくは、バッテリモジュール１１は、積層方向において隣合う２つのラミネートセル２０の一方に設けられた正極端子２２と他方に設けられた負極端子２３とが接続された構造をなしている。
【００１０】
＜端子台３０＞
バッテリモジュール１１は、端子台３０を有する。端子台３０は、ラミネートセル２０の本体部２１の前端部分に沿って延設されている。本実施形態では、本体部２１の前端部分が、ラミネートセル２０の外縁部分における電極端子、すなわち正極端子２２および負極端子２３が設けられた部分である特定外縁部分に相当する。図３および図５に示すように、端子台３０は、上側から順に、第１凸部３１、第１端子台部３２、中間ベース３３、第２端子台部３４、および第２凸部３５を有する。
（【００１１】以降は省略されています）
