公開番号2025094239
公報種別公開特許公報(A)
公開日2025-06-24
出願番号2025052100,2021548795
出願日2025-03-26,2020-09-11
発明の名称二次電池及びその製造方法
出願人三洋電機株式会社,パナソニックホールディングス株式会社
代理人弁理士法人YKI国際特許事務所
主分類H01M 50/531 20210101AFI20250617BHJP(基本的電気素子)
要約【課題】体積エネルギー密度が高い二次電池を提供すること。

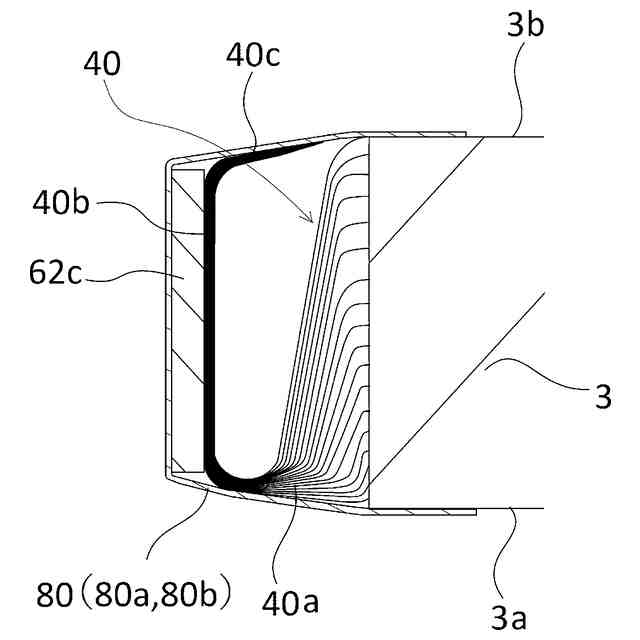

【解決手段】一方の端部に正極タブ群を有する電極体を電池ケースに収容した二次電池であって、正極端子と正極タブ群は第2正極集電体を介して電気的に接続され、正極タブ群は折り曲げられた状態で第2正極集電体のタブ接続部に接続され、電極体の第1主面―第2正極集電体のタブ接続部―電極体の第2主面に跨って、固定手段としてのテープが取り付けられている。
【選択図】図10
特許請求の範囲【請求項１】

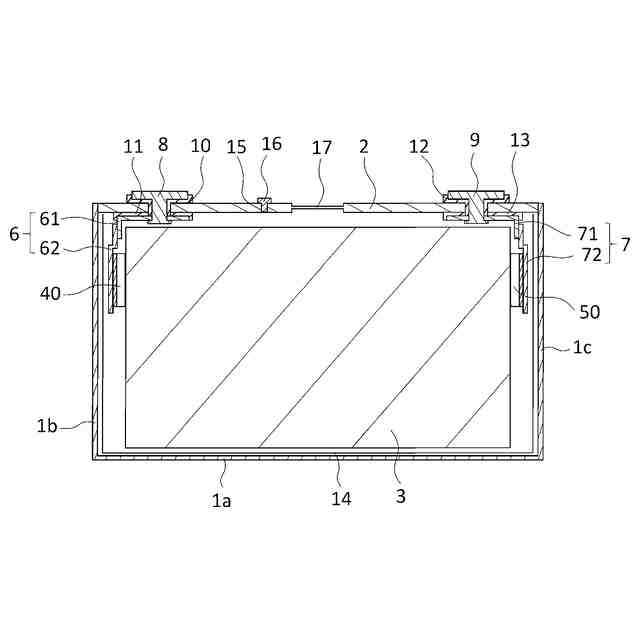

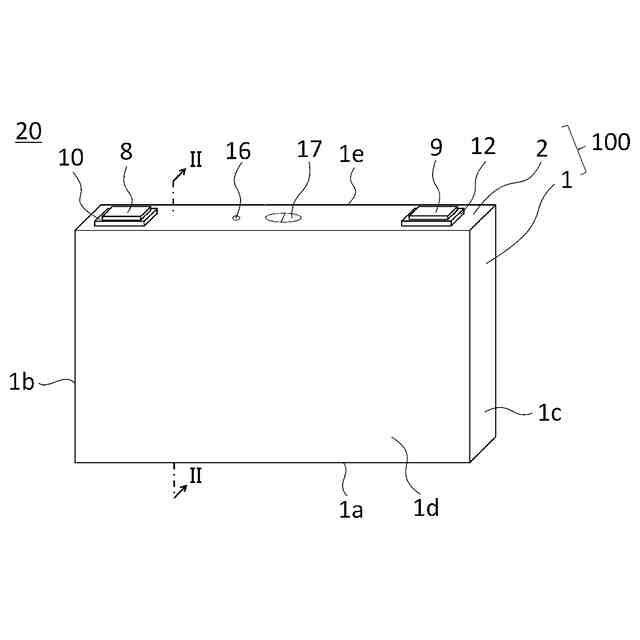

正極板と負極板を含む電極体と、
開口を有し、前記電極体を収容する角形外装体と、

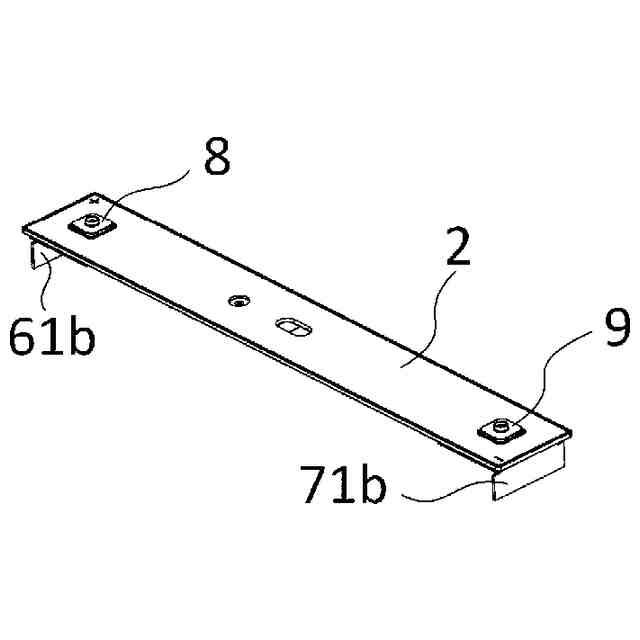

前記開口を封口する封口板と、
前記封口板に取り付けられた端子と、を備えた二次電池であって、

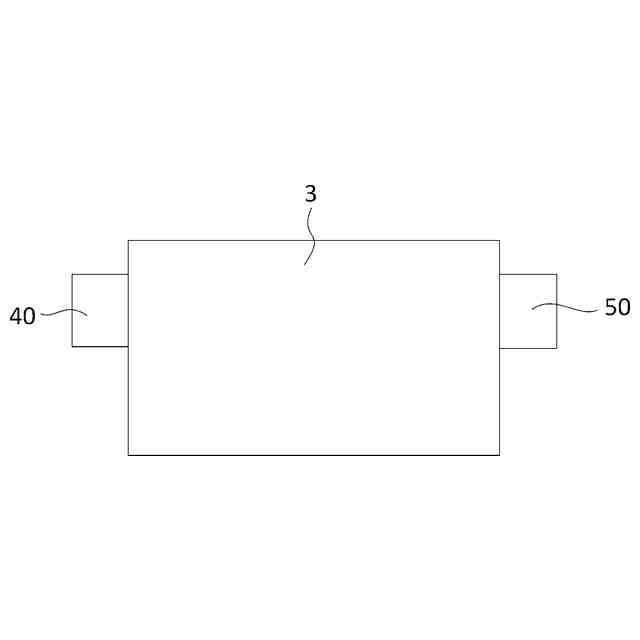

前記電極体は、一方の端部に正極タブ群を有し、他方の端部に負極タブ群を有し、
前記電極体は、互いに対向する向きに配置された第１主面と第２主面を有し、
前記角形外装体は、底部、互いに対向する向きに配置された一対の第１側壁、及び互いに対向する向きに配置された一対の第２側壁を有し、
前記正極タブ群は一方の前記第１側壁側に配置され、
前記負極タブ群は他方の前記第１側壁側に配置され、
前記正極タブ群又は前記負極タブ群と、前記端子とは、集電体により電気的に接続され、
前記正極タブ群又は前記負極タブ群は折り曲げられた状態で前記集電体に接続され、
前記集電体の幅方向において、前記集電体と前記正極タブ群又は前記負極タブ群の接合部は、前記正極タブ群又は前記負極タブ群の根本側に偏心している、
二次電池
続きを表示（約 1,000 文字）【請求項２】
正極板と負極板を含む電極体と、
開口を有し、前記電極体を収容する角形外装体と、
前記開口を封口する封口板と、
前記封口板に取り付けられた端子と、を備えた二次電池であって、
前記電極体は、一方の端部に正極タブ群を有し、他方の端部に負極タブ群を有し、
前記電極体は、互いに対向する向きに配置された第１主面と第２主面を有し、
前記角形外装体は、底部、互いに対向する向きに配置された一対の第１側壁、及び互いに対向する向きに配置された一対の第２側壁を有し、
前記正極タブ群は一方の前記第１側壁側に配置され、
前記負極タブ群は他方の前記第１側壁側に配置され、
前記正極タブ群又は前記負極タブ群と、前記端子とは、集電体により電気的に接続され、
前記正極タブ群又は前記負極タブ群は折り曲げられた状態で前記集電体に接続され、
前記正極タブ群又は前記負極タブ群は、
前記集電体に当接された当接領域と、
前記当接領域よりも前記正極タブ群又は前記負極タブ群の根本側に配置された根本領域と、前記当接領域よりも前記正極タブ群又は前記負極タブ群の先端側に配置された先端領域と、を有する、
二次電池。
【請求項３】
正極板と負極板を含む電極体と、
開口を有し、前記電極体を収容する角形外装体と、
前記開口を封口する封口板と、
前記封口板に取り付けられた端子と、を備えた二次電池であって、
前記電極体は、一方の端部に正極タブ群を有し、他方の端部に負極タブ群を有し、
前記電極体は、互いに対向する向きに配置された第１主面と第２主面を有し、
前記角形外装体は、底部、互いに対向する向きに配置された一対の第１側壁、及び互いに対向する向きに配置された一対の第２側壁を有し、
前記正極タブ群は一方の前記第１側壁側に配置され、
前記負極タブ群は他方の前記第１側壁側に配置され、
前記正極タブ群又は前記負極タブ群と、前記端子とは、集電体により電気的に接続され、
前記正極タブ群又は前記負極タブ群は折り曲げられた状態で前記集電体に接続され、
前記集電体の前記底部側の端部は、前記正極タブ群又は前記負極タブ群の前記底部側の端部よりも前記底部側に位置する、
二次電池。

発明の詳細な説明【技術分野】
【０００１】
本開示は、二次電池及びその製造方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
電気自動車（ＥＶ）やハイブリッド電気自動車（ＨＥＶ、ＰＨＥＶ）等の駆動用電源において、アルカリ二次電池や非水電解質二次電池等の二次電池が使用されている。
【０００３】

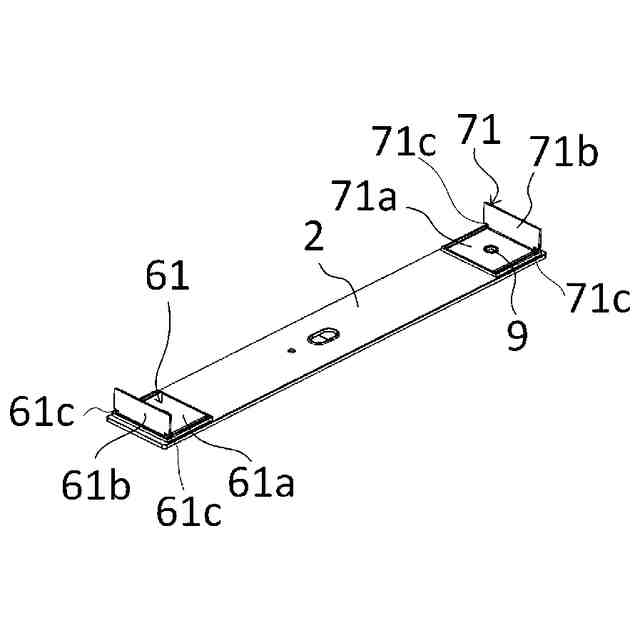

これらの二次電池では、開口を有する有底筒状の外装体と、その開口を封口する封口板により電池ケースが構成される。電池ケース内には、正極板、負極板及びセパレータからなる電極体が電解質と共に収容される。封口板には正極端子及び負極端子が取り付けられる。正極端子は正極集電体を介して正極板に電気的に接続され、負極端子は負極集電体を介して負極板に電気的に接続される。
【０００４】
このような二次電池として、正極と負極とがセパレータを介して巻回された電極群を有し、電極群の両端には集電タブが形成され、集電タブが電極群の巻回軸が延びる方向に対して屈折した状態でリードに溶接された二次電池が提案されている（下記特許文献１）。
【先行技術文献】
【特許文献】
【０００５】
特開２０１４－１４８８１号公報
【発明の概要】
【０００６】
本開示の一形態に係る二次電池は、
正極板と負極板を含む電極体と、
開口を有し、前記電極体を収容する角形外装体と、
前記開口を封口する封口板と、
前記封口板に取り付けられた端子と、を備えた二次電池であって、

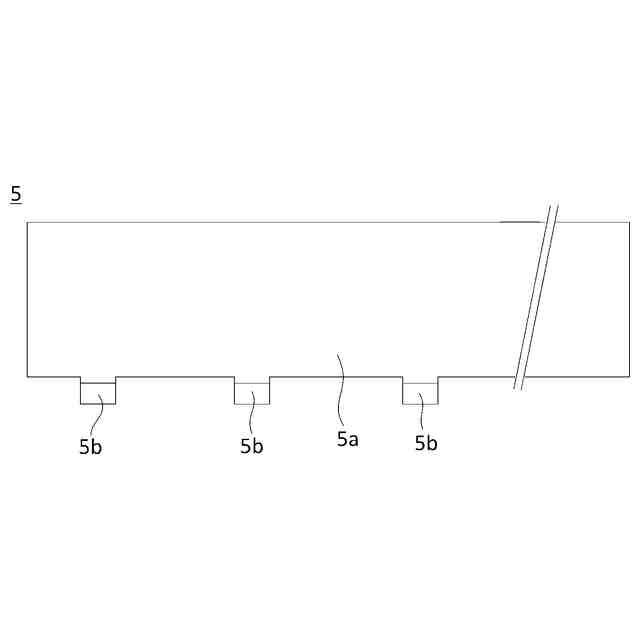

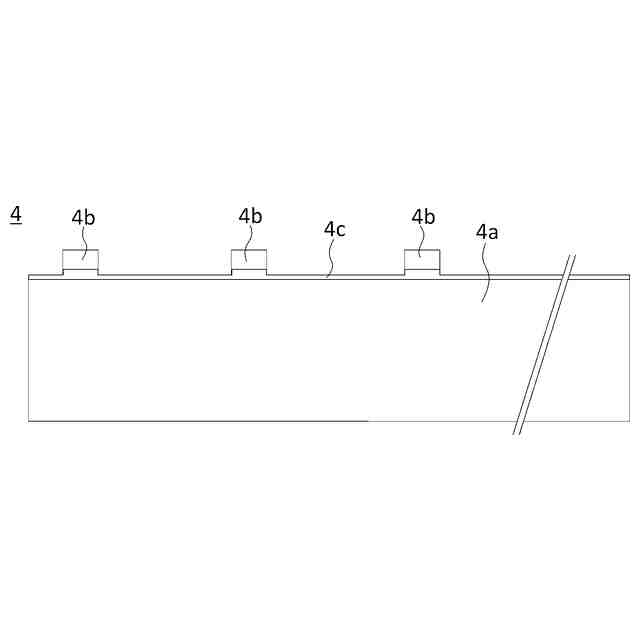

前記電極体は、一方の端部に正極タブ群を有し、他方の端部に負極タブ群を有し、
前記電極体は、互いに対向する向きに配置された第１主面と第２主面を有し、
前記角形外装体は、底部、互いに対向する向きに配置された一対の第１側壁、及び互いに対向する向きに配置された一対の第２側壁を有し、
前記正極タブ群は一方の前記第１側壁側に配置され、
前記負極タブ群は他方の前記第１側壁側に配置され、

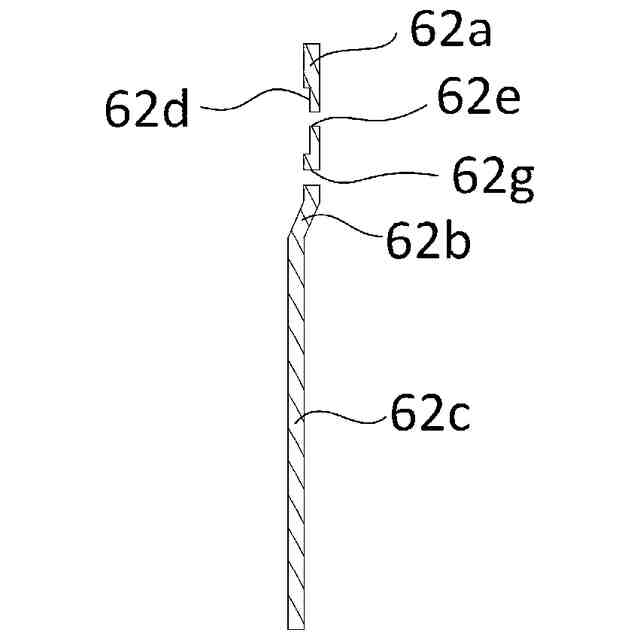

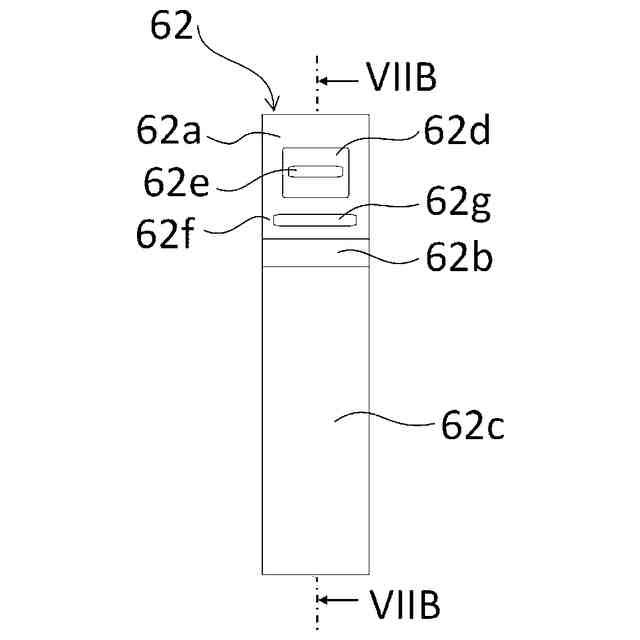

前記正極タブ群又は前記負極タブ群と、前記端子とは、集電体により電気的に接続され、
前記正極タブ群又は前記負極タブ群は折り曲げられた状態で前記集電体に接続され、
前記第１主面―前記集電体―前記第２主面に跨って固定手段が取り付けられている。
【０００７】
本開示の一形態に係る二次電池の構成によると、より体積エネルギー密度が高く、組み立て易い構造を有する二次電池となる。
【０００８】
前記集電体の幅方向において、前記集電体と前記正極タブ群又は前記負極タブ群の接合部は、前記正極タブ群又は前記負極タブ群の根本側に偏心している構成とすることができる。
【０００９】
前記正極タブ群又は前記負極タブ群は、前記集電体に当接された当接領域と、前記当接領域よりも前記正極タブ群又は前記負極タブ群の根本側に配置された根本領域と、前記当接領域よりも前記正極タブ群又は前記負極タブ群の先端側に配置された先端領域と、を有する構成とすることができる。
【００１０】
前記固定手段が前記先端領域に接する構成とすることができる。
（【００１１】以降は省略されています）
