特許ウォッチ

公開番号2025113232
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2025009117
出願日2025-01-22
発明の名称コンデンサ及びその製造方法
出願人王子ホールディングス株式会社
代理人弁理士法人三枝国際特許事務所
主分類H01G 4/32 20060101AFI20250725BHJP(基本的電気素子)
要約【課題】高温下での耐電圧性、及び、高温下での長期耐用性に優れたコンデンサ、及び、その製造方法を提供することを目的とする。
【解決手段】ポリプロピレンフィルムの片面に金属層を有する金属化フィルムを2枚1対として、前記金属層と前記ポリプロピレンフィルムとが交互に積層されるように重ね合わせて巻回してなるコンデンサであって、
前記金属化フィルムは、44MPa以下の応力に対する伸びが1.6%以下であり、前記コンデンサの両端面の中間の、前記両端面に平行な断面の面積空隙率が5.5%以下である、
ことを特徴とするコンデンサ。
【選択図】なし
特許請求の範囲【請求項１】
ポリプロピレンフィルムの片面に金属層を有する金属化フィルムを２枚１対として、前記金属層と前記ポリプロピレンフィルムとが交互に積層されるように重ね合わせて巻回してなるコンデンサであって、
前記金属化フィルムは、４４ＭＰａ以下の応力に対する伸びが１．６％以下であり、
前記コンデンサの両端面の中間の、前記両端面に平行な断面の面積空隙率が５．５％以下である、
ことを特徴とするコンデンサ。
続きを表示（約 630 文字）【請求項２】
前記コンデンサの両端面の中間の、前記両端面に平行な断面の面積空隙率が４．５％以下である、請求項１に記載のコンデンサ。
【請求項３】
前記面積空隙率は、０．１～４．５％である、請求項１又は２に記載のコンデンサ。
【請求項４】
前記ポリプロピレンフィルムの厚さは、１～６μｍである、請求項１又は２に記載のコンデンサ。
【請求項５】
コンデンサの製造方法であって、
ポリプロピレンフィルムの片面に金属層を有する金属化フィルムを２枚１対として、前記金属層と前記ポリプロピレンフィルムとが交互に積層されるように重ね合わせて４４ＭＰａ以下の応力で巻回する工程１を有し、
前記金属化フィルムは、巻回する際の応力に対する伸びが１．６％以下であり、
前記コンデンサの両端面の中間の、両端面に平行な断面の面積空隙率が５．５％以下である、
ことを特徴とする製造方法。
【請求項６】
前記コンデンサの両端面の中間の、前記両端面に平行な断面の面積空隙率が４．５％以下である、請求項５に記載の製造方法。
【請求項７】
前記工程１の後に、更に、前記コンデンサの両端面に一対のメタリコン電極を形成する工程２を有する、請求項５又は６に記載の製造方法。
【請求項８】
前記ポリプロピレンフィルムの厚さは、１～６μｍである、請求項５又は６に記載の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コンデンサ及びその製造方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、電子及び電気機器において、フィルムコンデンサ等のコンデンサが用いられている。このようなコンデンサとしては、例えば、高電圧コンデンサ、コンバータ及びインバータ等のフィルタ用コンデンサ、平滑用コンデンサ等が挙げられる。
【０００３】
上述のコンデンサは、用途によっては高温下で用いられることがある。また、近年の電子及び電気機器の高性能化に伴い、コンデンサに負荷がかかり、コンデンサが高温となることがあり、高温下で用いることができるコンデンサが求められている。
【０００４】
高温下で用いられるコンデンサとして、ポリプロピレンフィルム等の樹脂フィルムの片面に金属層を有する金属化フィルムを積層し、巻回して形成されるコンデンサが提案されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２０１８－１２５５４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上述のコンデンサも優れたコンデンサであるが、高温下での耐電圧性、及び、高温下での長期耐用性については改良の余地がある。特許文献１では、金属化フィルムを２枚１対として巻回する際の応力と、コンデンサの断面での空隙率については検討されていない。また、特許文献１では、空隙率と、高温下での耐電圧性、及び、高温下での長期耐用性については検討されていない。
【０００７】
従って、高温下での耐電圧性、及び、高温下での長期耐用性に優れたコンデンサ、及び、その製造方法の開発が望まれている。
【０００８】
本発明は、高温下での耐電圧性、及び、高温下での長期耐用性に優れたコンデンサ、及び、その製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明者らは、上記課題を解決すべく鋭意研究を重ねた結果、ポリプロピレンフィルムの片面に金属層を有する金属化フィルムを２枚１対として、金属層とポリプロピレンフィルムとが交互に積層されるように重ね合わせて巻回してなるコンデンサであって、金属化フィルムは、４４ＭＰａ以下の応力に対する伸びが１．６％以下であり、コンデンサの両端面の中間の、両端面に平行な断面の面積空隙率が５．５％以下である構成のコンデンサによれば上記目的を達成できることを見出し、本発明を完成するに至った。
【００１０】
即ち、本発明は、下記のコンデンサ及びその製造方法に関する。
１．ポリプロピレンフィルムの片面に金属層を有する金属化フィルムを２枚１対として、前記金属層と前記ポリプロピレンフィルムとが交互に積層されるように重ね合わせて巻回してなるコンデンサであって、
前記金属化フィルムは、４４ＭＰａ以下の応力に対する伸びが１．６％以下であり、
前記コンデンサの両端面の中間の、前記両端面に平行な断面の面積空隙率が５．５％以下である、
ことを特徴とするコンデンサ。
２．前記コンデンサの両端面の中間の、前記両端面に平行な断面の面積空隙率が４．５％以下である、項１に記載のコンデンサ。
３．前記面積空隙率は、０．１～４．５％である、項１又は２に記載のコンデンサ。
４．前記ポリプロピレンフィルムの厚さは、１～６μｍである、項１～３のいずれかに記載のコンデンサ。
５．コンデンサの製造方法であって、
ポリプロピレンフィルムの片面に金属層を有する金属化フィルムを２枚１対として、前記金属層と前記ポリプロピレンフィルムとが交互に積層されるように重ね合わせて４４ＭＰａ以下の応力で巻回する工程１を有し、
前記金属化フィルムは、巻回する際の応力に対する伸びが１．６％以下であり、
前記コンデンサの両端面の中間の、両端面に平行な断面の面積空隙率が５．５％以下である、
ことを特徴とする製造方法。
６．前記コンデンサの両端面の中間の、前記両端面に平行な断面の面積空隙率が４．５％以下である、項５に記載の製造方法。
７．前記工程１の後に、更に、前記コンデンサの両端面に一対のメタリコン電極を形成する工程２を有する、項５又は６に記載の製造方法。
８．前記ポリプロピレンフィルムの厚さは、１～６μｍである、項５～７のいずれかに記載の製造方法。
【発明の効果】
（【００１１】以降は省略されています）

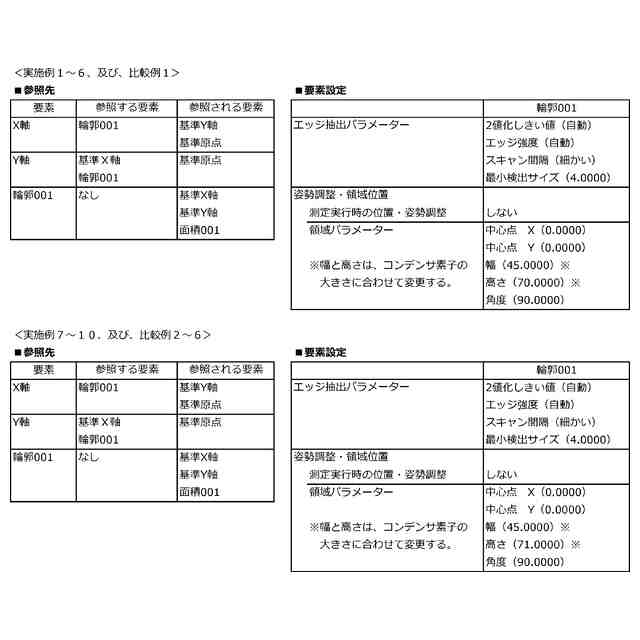

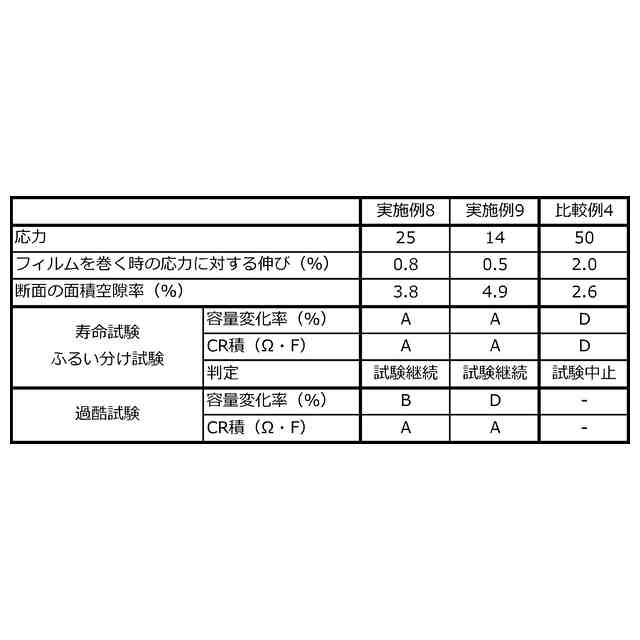

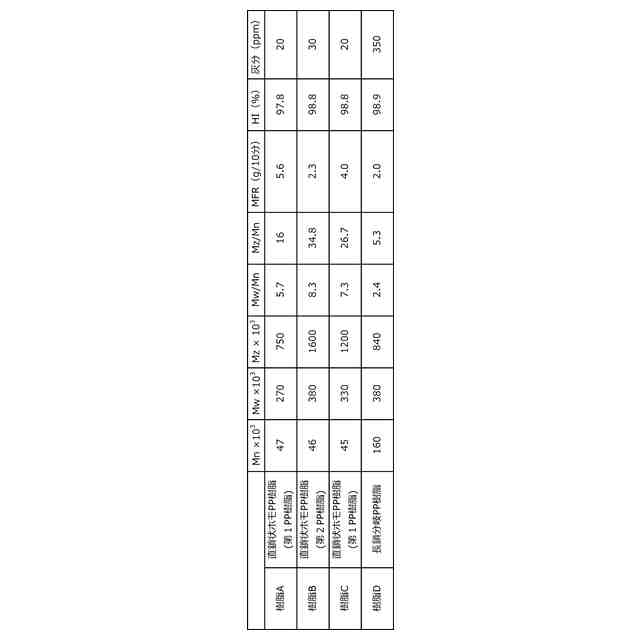

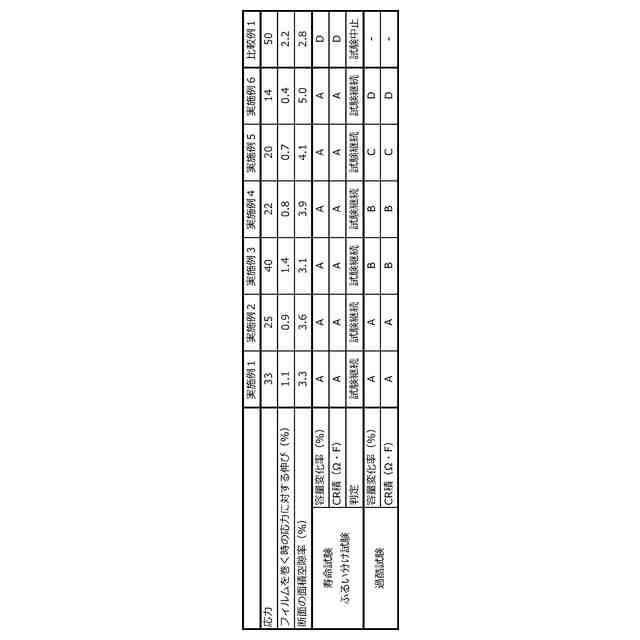

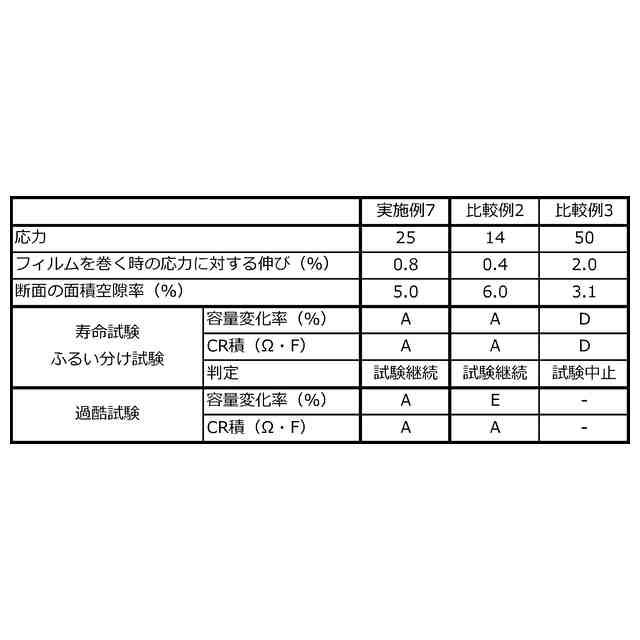

関連特許
