公開番号2025115783
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024010426
出願日2024-01-26
発明の名称電池パック
出願人トヨタ自動車株式会社
代理人弁理士法人酒井国際特許事務所
主分類H01M 50/242 20210101AFI20250731BHJP(基本的電気素子)
要約【課題】骨格部材の座屈を抑制することができる電池パックを提供すること。
【解決手段】電池パックは、所定の方向に積層された複数の電池セルと、電池セルに対して上方に配置された上方骨格部材と、電池セルに対して下方に配置された下方骨格部材と、上方骨格部材は、電池セルの積層方向と直交する方向に延び、かつ少なくとも一部が下方骨格部材とラップする補強部材を備える。
【選択図】図3
特許請求の範囲【請求項１】
所定の方向に積層された複数の電池セルと、
前記電池セルに対して上方に配置された上方骨格部材と、
前記電池セルに対して下方に配置された下方骨格部材と、
前記上方骨格部材は、前記電池セルの積層方向と直交する方向に延び、かつ少なくとも一部が前記下方骨格部材とラップする補強部材を備える、
電池パック。
続きを表示（約 120 文字）【請求項２】
前記上方骨格部材は、前記積層方向において、複数の電池セルの側面に設けられ、
前記補強部材は、前記積層方向において、最も端に配置された前記電池セルの外側に設けられている、
請求項１に記載の電池パック。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電池パックに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、電池パックの下方に配置されるアンダーカバーにおいて、電池パックに締結されるとともに、電池締結位置を下方から覆わないカバー片を設けることにより、メンテナンス性を向上させた構造が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１４２４１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
電池パックの各電池セル間には骨格部材が配置されている。このような電池パックにおいて、骨格部材の両側に電池セルが配置されている部分では、例えば外部から側突荷重が入力された場合、骨格部材を通じて入力された荷重が、両側の電池セルで均等に受け持たれることになる。
【０００５】
一方、電池パックの一番端に配置された電池セル、すなわち骨格部材の片側だけに電池セルが配置されている部分では、例えば外部から側突荷重が入力された場合、骨格部材を通じて入力された荷重が、片側の電池セルのみで受け持たれることになる。そのため、側突荷重の入力時に、電池セルが配置されていない方向に骨格部材が座屈（くの字折れ）し、電池セルに過大な荷重が入力されるおそれがある。
【０００６】
本開示は、上記に鑑みてなされたものであって、骨格部材の座屈を抑制することができる電池パックを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示に係る電池パックは、所定の方向に積層された複数の電池セルと、前記電池セルに対して上方に配置された上方骨格部材と、前記電池セルに対して下方に配置された下方骨格部材と、前記上方骨格部材が、前記電池セルの積層方向と直交する方向に延び、かつ少なくとも一部が前記下方骨格部材とラップする補強部材を備える。
【発明の効果】
【０００８】
本開示によれば、側突荷重に対して弱点部分となる、下方骨格部材のない部分（上方骨格部材が座屈する方向）を補強部材によって補強することにより、上方骨格部材の座屈を抑制することができる。
【図面の簡単な説明】
【０００９】
図１は、実施形態に係る電池パックの構成を示す平面図である。
図２は、図１の電池パックのＸ部分を拡大した平面図である。
図３は、図１の電池パックを、Ａ－Ａ線の位置で切断した状態を示す断面図である。
図４は、従来の電池パックを、図１のＡ－Ａ線と同じ位置で切断した状態を示す断面図である。
図５は、図１の電池パックを、Ｂ－Ｂ線の位置で切断した状態を示す断面図である。

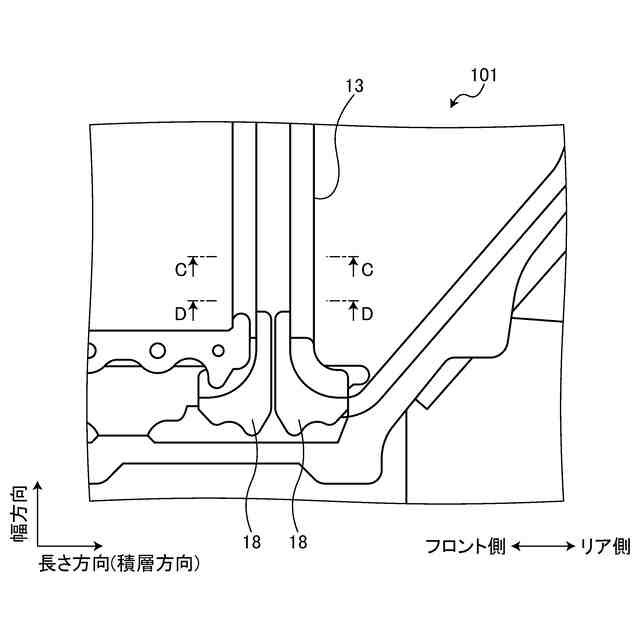

図６は、従来の電池パックの構成を示す平面図である。
図７は、実施形態に係る電池パックの構成を示す平面図である。
図８は、図６の電池パックを、Ｃ－Ｃ線の位置で切断した状態を示す断面図である。
図９は、図６の電池パックを、Ｄ－Ｄ線の位置で切断した状態を示す断面図である。
図１０は、図７の電池パックを、Ｅ－Ｅ線の位置で切断した状態を示す断面図である。
【発明を実施するための形態】
【００１０】
本開示の実施形態に係る電池パックについて、図面を参照しながら説明する。なお、下記実施形態における構成要素には、当業者が置換可能かつ容易なもの、あるいは実質的に同一のものが含まれる。
（【００１１】以降は省略されています）
