公開番号2025117728
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024012609
出願日2024-01-31
発明の名称水回り空間の異常検知システム
出願人TOTO株式会社
代理人弁理士法人酒井国際特許事務所
主分類A47K 1/00 20060101AFI20250805BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】水回り空間の異常を適切に検知可能にすること。
【解決手段】実施形態に係る異常検知システムは、ボウル部と、センサユニットと、前記センサユニットの出力値に応じて前記ボウル部への吐出を制御される水回り機器とを有する3つ以上の複数の手洗器と、前記複数の手洗器のうち一の手洗器の前記センサユニットの出力値が、前記一の手洗器以外の前記センサユニットの出力値から乖離した場合に、前記一の手洗器に異常が生じたと判定する判定部と、を備える。

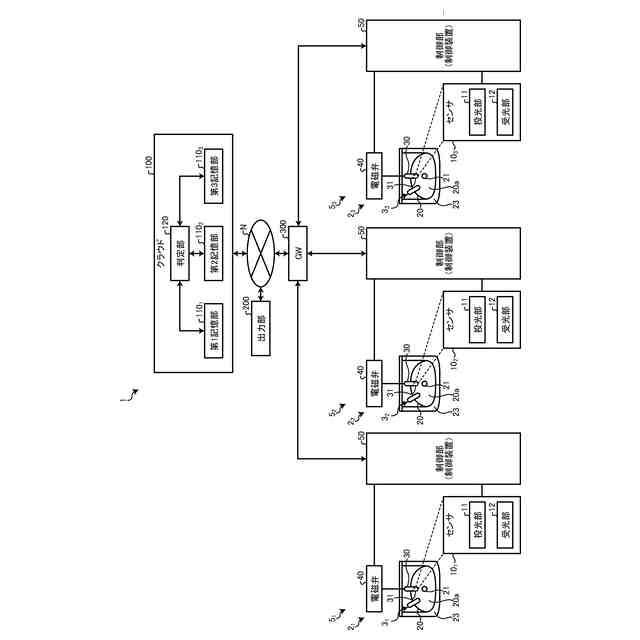

【選択図】図1
特許請求の範囲【請求項１】
ボウル部と、センサユニットと、前記センサユニットの出力値に応じて前記ボウル部への吐出を制御される水回り機器とを有する３つ以上の複数の手洗器と、
前記複数の手洗器のうち一の手洗器の前記センサユニットの出力値が、前記一の手洗器以外の前記センサユニットの出力値から乖離した場合に、前記一の手洗器に異常が生じたと判定する判定部と、
を備えることを特徴とする水回り空間の異常検知システム。
続きを表示（約 790 文字）【請求項２】
前記判定部は、前記水回り機器の吐出の停止時における前記センサユニットの出力値を比較する
ことを特徴とする請求項１に記載の水回り空間の異常検知システム。
【請求項３】
前記センサユニットは、発信部及び受信部を有し、
前記発信部および前記受信部は、前記ボウル部の一部と対向している
ことを特徴とする請求項２に記載の水回り空間の異常検知システム。
【請求項４】
前記複数の手洗器は、同一の水回り空間に設けられている
ことを特徴とする請求項３に記載の水回り空間の異常検知システム。
【請求項５】
前記判定部は、前記一の手洗器の前記センサユニットの出力値が、前記複数の手洗器のうち、前記一の手洗器以外の手洗器の前記センサユニットの出力値いずれとも第１閾値以上の乖離が生じた場合、前記一の手洗器に異常が生じたと判定する
ことを特徴とする請求項４に記載の水回り空間の異常検知システム。
【請求項６】

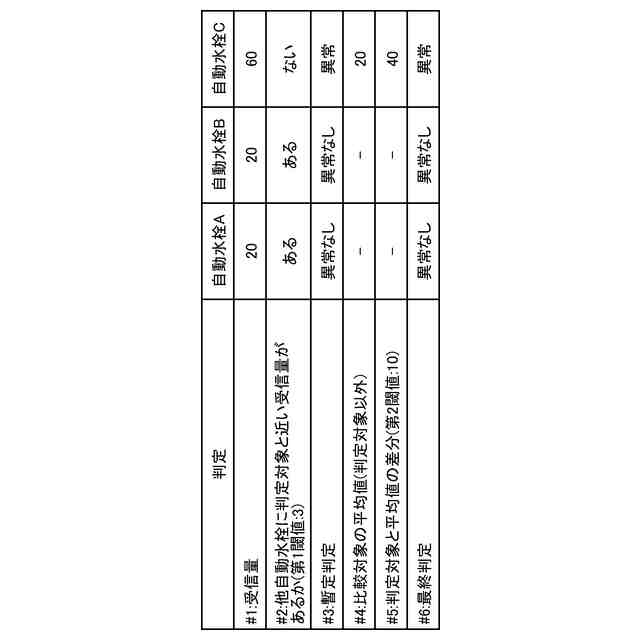

前記判定部は、前記一の手洗器の前記センサユニットの出力値が、前記複数の手洗器のうち、前記一の手洗器以外の手洗器の前記センサユニットの出力値の平均値と第２閾値以上の乖離が生じた場合、前記一の手洗器に異常が生じたと判定する
ことを特徴とする請求項４に記載の水回り空間の異常検知システム。
【請求項７】
前記判定部は、所定回数連続して異常と判定された手洗器を、異常判定の判定対象から除く
ことを特徴とする請求項５または請求項６に記載の水回り空間の異常検知システム。
【請求項８】

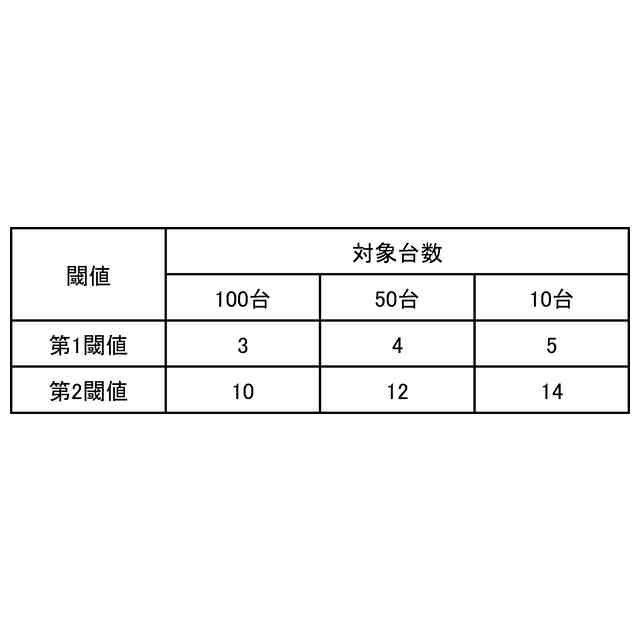

第１閾値および第２閾値のうち少なくとも１つは変更可能である
ことを特徴とする請求項５または請求項６に記載の水回り空間の異常検知システム。

発明の詳細な説明【技術分野】
【０００１】
開示の実施形態は、水回り空間の異常検知システムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、吐水（水の吐出）を行う水栓機器等の水回り機器が設けられた水回り空間の管理に関する技術が提供されている。例えば、水回り空間の一例である洗面空間に複数の手洗器は配置される場合において、一部の手洗器の使用率が低くなった場合に異常と検知し、警告のメッセージを送信する技術が提供されている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－０２５３１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述の従来技術には、改善の余地がある。例えば、通常時における複数の手洗器の使用率にばらつきがある場合等があり、単に使用率を用いるだけでは水回り空間の異常を適切に検知することが難しい場合がある。そのため、水回り空間の異常を適切に検知することが望まれている。
【０００５】
開示の実施形態は、水回り空間の異常を適切に検知可能にする水回り空間の異常検知システムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
実施形態の一態様に係る水回り空間の異常検知システムは、ボウル部と、センサユニットと、前記センサユニットの出力値に応じて前記ボウル部への吐出を制御される水回り機器とを有する３つ以上の複数の手洗器と、前記複数の手洗器のうち一の手洗器の前記センサユニットの出力値が、前記一の手洗器以外の前記センサユニットの出力値から乖離した場合に、前記一の手洗器に異常が生じたと判定する判定部と、を備えることを特徴とする。
【０００７】
実施形態の一態様に係る水回り空間の異常検知システムによれば、複数の手洗器のうち一の手洗器のセンサユニットの出力値が、一の手洗器以外のセンサユニットの出力値から乖離した場合に、一の手洗器に異常が生じたと判定する。これにより、水回り空間の異常検知システムは、水回り空間の異常を適切に検知可能にすることができる。例えば、水回り空間の異常検知システムは、複数の手洗器の吐水制御用のセンサユニットの受光量等のセンサ受信量等であるセンサユニットの出力値を比較し、その出力値（センサ受信量等）に差がある場合には、何らかの異常があったと判断される。このように、水回り空間の異常検知システムは、出力値（センサ受信量等）をリアルタイムで比較して異常判定を行うため、迅速な異常判定が可能となる。また、水回り空間の異常検知システムは、自動水栓等の水回り機器の（吐出制御用の）既存センサを用いるため、追加センサの手間やコストを必要とせず、適切な異常検出を行うことができる。
【０００８】
実施形態の一態様に係る水回り空間の異常検知システムにおいて、前記判定部は、前記水回り機器の吐出の停止時における前記センサユニットの出力値を比較することを特徴とする。
【０００９】
実施形態の一態様に係る水回り空間の異常検知システムによれば、水回り機器の吐出の停止時におけるセンサユニットの出力値を比較することで、吐出の影響を受けにくい状態を基に異常判定を行うことができる。したがって、水回り空間の異常検知システムは、水回り空間の異常を適切に検知可能にすることができる。例えば、吐水時には水流の影響があるため、出力値（センサ受信量等）の変化が大きく、出力値（センサ受信量等）の違いが水流によるものか、手洗器の異常によるものかが区別できない。そこで、水回り空間の異常検知システムは、出力値（センサ受信量等）が安定した吐出停止時（止水時等）の値同士を比較することで、誤判定を行う可能性を低減させることができる。
【００１０】
実施形態の一態様に係る水回り空間の異常検知システムにおいて、前記センサユニットは、発信部及び受信部を有し、前記発信部および前記受信部は、前記ボウル部の一部と対向していることを特徴とする。
（【００１１】以降は省略されています）
