公開番号2025118555
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2025012256
出願日2025-01-28
発明の名称制御ユニット
出願人マーレインターナショナルゲゼルシャフトミットベシュレンクテルハフツング,MAHLE International GmbH
代理人アインゼル・フェリックス=ラインハルト,個人,個人,個人,個人,個人
主分類H05K 7/12 20060101AFI20250805BHJP(他に分類されない電気技術)
要約【課題】本発明は、車両用制御ユニット(1)に関する。
【解決手段】制御ユニット(1)は、プリント回路基板(6)、および少なくとも1つのソケット(11、12)、および少なくとも1つのコネクタ(4、5)を有する電子アセンブリ(2)を備える。コネクタ(4、5)は、ソケット(11、12)に電気的に接続される。それによって、プリント回路基板(6)の1つの部分(6a)は、プリント回路基板(6)の別の領域(6b)に対して0よりも大きい角度で配置される。

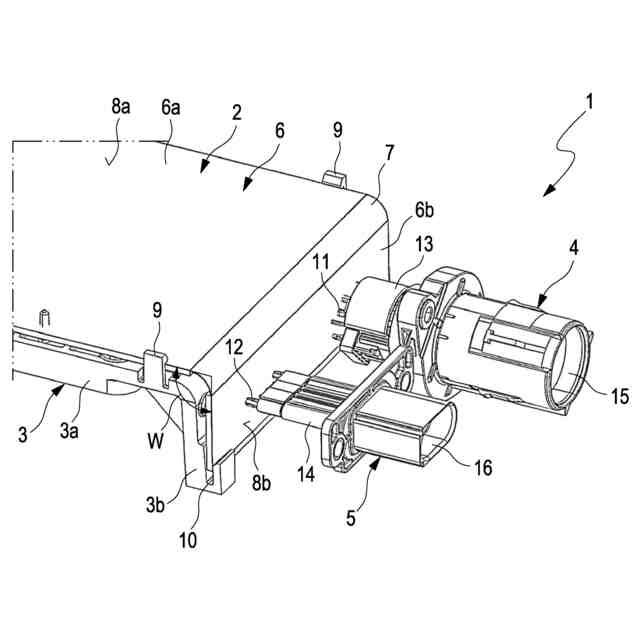

【選択図】図1
特許請求の範囲【請求項１】
車両用制御ユニット（１）であって、
前記制御ユニット（１）は、プリント回路基板（６）、および前記プリント回路基板（６）上に配置された少なくとも１つのソケット（１１、１２）を有する電子アセンブリ（２）を備え、
前記制御ユニット（１）は、プラグ（１３、１４）および外部ソケット（１５、１６）を有する少なくとも１つのコネクタ（４、５）を備え、
それぞれの前記コネクタ（４、５）の前記プラグ（１３、１４）は、形状嵌合式におよび導電する方式で前記電子アセンブリ（２）のそれぞれの前記ソケット（１１、１２）に直接接続され、
前記プリント回路基板（６）は、第１の硬質部分（６ａ）および第２の硬質部分（６ｂ）と、前記２つの硬質部分（６ａ、６ｂ）の間に配置された可撓性接続部分（７）とを備え、
それぞれの前記ソケット（１１、１２）は、前記プリント回路基板（６）の前記第２の部分（６ｂ）に配置され、前記第２の部分（６ｂ）は、前記プリント回路基板（６）の前記第１の部分（６ａ）に対して０よりも大きい角度（Ｗ）で配置される
ことを特徴とする、制御ユニット（１）。
続きを表示（約 2,700 文字）【請求項２】
それぞれの前記コネクタ（４、５）の前記プラグ（１３、１４）および前記プリント回路基板（６）の前記第２の部分（６ｂ）におけるそれぞれの前記ソケット（１１、１２）は、接続方向に互いに接続され、前記プリント回路基板（６）の前記第１の部分（６ａ）は、この接続方向に平行に位置合わせされ、ならびに／または、
前記プリント回路基板（６）の前記第１の部分（６ａ）および前記プリント回路基板（６）の前記第２の部分（６ｂ）は、互いに９０°に等しい角度（Ｗ）で配置される
ことを特徴とする、請求項１に記載の制御ユニット（１）。
【請求項３】
それぞれの前記ソケット（１１、１２）は、好ましくははんだ付けによって、材料結合式に前記プリント回路基板（６）に接続される
ことを特徴とする、請求項１または２に記載の制御ユニット（１）。
【請求項４】
前記電子アセンブリ（２）は、少なくとも１つの電気および／もしくは電子構成要素（２１）、好ましくはコイルおよび／またはコンデンサおよび／またはトランジスタおよび／またはＨＰフィルタおよび／またはＬＰフィルタおよび／またはパワー半導体を備え、ならびに／または
前記電子アセンブリ（２）は、少なくとも１つの電気および／もしくは電子構成要素（２１）を備え、前記電子アセンブリ（２）のすべての構成要素（２１）は、前記プリント回路基板（６）の前記第１の部分（６ａ）にのみ配置され、ならびに／または、
前記電子アセンブリ（２）は、少なくとも１つの電気および／もしくは電子構成要素（２１）を備え、電気および／もしくは電子構成要素（２１）は、前記プリント回路基板（６）の前記第２の部分（６ｂ）に配置されず、ならびに／または
前記電子アセンブリ（２）は、少なくとも１つの電気および／もしくは電子構成要素（２１）と、前記プリント回路基板（６）上またはその中に形成された少なくとも１つの電気ワイヤとを備え、それぞれの前記構成要素（２１）は、それぞれの前記ワイヤを介してそれぞれの前記ソケット（１１、１２）に導電的に接続される
ことを特徴とする、請求項１から３のいずれか一項に記載の制御ユニット（１）。
【請求項５】
前記プリント回路基板（６）の前記第２の部分（６ｂ）は、前記プリント回路基板（６）の前記第１の部分（６ａ）よりも面積が小さく、好ましくは数倍小さい
ことを特徴とする、請求項１から４のいずれか一項に記載の制御ユニット（１）。
【請求項６】
前記制御ユニット（１）は、前記電子アセンブリ（２）を収容する内部空間（１８）、および前記内部空間（１８）を外側に少なくとも部分的に画定するハウジング壁（１９）を有するハウジング（１７）を備え、
それぞれの前記コネクタ（４、５）は、前記ハウジング壁（１９）を通って前記内部空間（１８）内に突出し、前記ハウジング壁（１９）に堅固に固定され、
それぞれの前記コネクタ（４、５）の前記プラグ（１３、１４）は、前記ハウジング（１７）の前記内部空間（１８）の内側に配置され、それぞれの前記コネクタ（４、５）の前記外側ソケット（１５、１６）は、前記ハウジング（１７）の前記内部空間（１８）の外側に配置され、
前記プリント回路基板（６）の前記第２の部分（６ｂ）は、前記ハウジング壁（１９）に平行に、それぞれの前記コネクタ（４、５）に隣接して配置される
ことを特徴とする、請求項１から５のいずれか一項に記載の制御ユニット（１）。
【請求項７】
前記制御ユニット（１）は、好ましくはプラスチック製のフレーム（３）を備え、
前記フレーム（３）は、互いに０よりも大きい前記角度（Ｗ）で前記プリント回路基板（６）の前記第１の部分（６ａ）および前記プリント回路基板（６）の前記第２の部分（６ｂ）を配置して固定する
ことを特徴とする、請求項１から６のいずれか一項に記載の制御ユニット（１）。
【請求項８】
前記フレーム（３）は、少なくとも１つのクリップ（９）を備え、前記プリント回路基板（６）の前記第１の部分（６ａ）は、前記クリップ（９）におけるその縁部に配置され、形状嵌合方式で保持され、および／または
前記フレーム（３）は、少なくとも１つの細長い溝（１０）を備え、前記プリント回路基板（６）の前記第２の部分（６ｂ）は、前記溝（１０）におけるその縁部に配置され、形状嵌合方式で保持される
ことを特徴とする、請求項７に記載の制御ユニット（１）。
【請求項９】
前記プリント回路基板（６）は、セミフレックスプレートであり、ならびに／または
前記プリント回路基板（６）の前記第１の部分（６ａ）および前記第２の部分（６ｂ）は、前記プリント回路基板（６）の前記接続部分（７）よりも大きい厚さを有し、ならびに／または
前記プリント回路基板（６）の前記第１の部分（６ａ）および前記プリント回路基板（６）の前記第２の部分（６ｂ）は、前記プリント回路基板（６）の前記接続部分（７）と一体的に形成され、ならびに／または
前記接続部分（７）における前記プリント回路基板（６）の厚さは、２５０μｍ未満であり、ならびに／または
前記プリント回路基板（６）は、前記プリント回路基板（６）の前記接続部分（７）を補強するために前記接続部分（７）上に配置された、好ましくは金属製の少なくとも１つの補強ストランドを備える
ことを特徴とする、請求項１から８のいずれか一項に記載の制御ユニット（１）。
【請求項１０】
それぞれの前記コネクタ（４、５）は、外部高電圧源を接続するための高電圧コネクタであり、それぞれの前記ソケット（１１、１２）は、前記高電圧コネクタを接続するために設けられ、および／または
それぞれの前記コネクタ（４、５）は、外部低電圧源を接続するための低電圧コネクタであり、それぞれの前記ソケット（１１、１２）は、前記低電圧コネクタを接続するために設けられ、および／または
前記制御ユニット（１）は、車両の電子ヒータ用に設けられ、および／または、
前記制御ユニット（１）は、前記車両の電子制御装置用に設けられ、および／または
前記制御ユニット（１）は、車両の車両側充電器用に設けられる
ことを特徴とする、請求項１から９のいずれか一項に記載の制御ユニット（１）。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子アセンブリ、および請求項１の総称による電子アセンブリに導電的に接続されたコネクタを有する車両用制御ユニットに関する。
続きを表示（約 2,200 文字）【０００２】
制御ユニットは、通常、例えば外部電源を接続するためのプリント回路基板（ＰＣＢ）およびコネクタを有する電子アセンブリを備える。コネクタはＰＣＢに直接接続され、コネクタは通常、ＰＣＢに垂直に位置合わせされる。例えば車両内の制御ユニットに対して設置空間が限られているため、ＰＣＢに平行にコネクタを位置合わせする必要があることが多い。この目的のために、例えば、内部コネクタをＰＣＢとコネクタとの間に接続することができる。内部コネクタは、大型であり、追加の設置空間を必要とするという欠点がある。あるいは、２つのＰＣＢを使用することができ、一方のＰＣＢはコネクタに平行に配置され、他方のＰＣＢはコネクタに垂直に配置され、コネクタと接続される。その後、ＰＣＢは、限られた空間内で製造中に、しばしば手によって互いに接続されなければならない。この解決策は、複雑な製造のために高価である。
【０００３】
仏国特許第３０３１８０２号明細書は、屈曲プレートを備える制御ユニットを有する車両用ヒータを開示している。欧州特許出願公開第３４６６７６９号明細書は、２つのセクションと、２つのセクションを互いに接続するための可撓性接続部材とを有するＰＣＢ構造体を開示している。
【０００４】
したがって、本発明の目的は、上述の欠点が克服された汎用制御ユニットについての改善されたまたは少なくとも代替の実施形態を提供することである。
【０００５】
この目的は、本発明によれば、独立請求項１の目的によって解決される。有利な実施形態は、従属請求項の主題である。
【０００６】
本発明は、組み立てプロセスをより簡単かつ安価にするために、２つのプリント回路基板または内部コネクタの代わりに屈曲プリント回路基板を使用するという一般的な概念に基づいている。
【０００７】
本発明による制御ユニット、特に電子制御ユニットが提供され、すなわち、車両用に設計される。制御ユニットは、プリント回路基板、およびプリント回路基板上に配置された少なくとも１つのソケットを有する電子アセンブリを備える。制御ユニットはまた、プラグおよび外部ソケットを有する少なくとも１つのコネクタを備える。それぞれのコネクタのプラグは、形状嵌合および導電方式で電子アセンブリのそれぞれのソケットに直接接続される。本発明によれば、プリント回路基板は、第１の硬質部分および第２の硬質部分と、２つの硬質部分の間に配置された可撓性接続部分とを備える。第２の部分は、プリント回路基板の第１の部分に対して０よりも大きい角度で配置される。これにより、それぞれのソケットがプリント回路基板の第２の部分に配置される。
【０００８】
本発明による制御ユニットでは、そのプラグを介してそれぞれのソケットに接続されたそれぞれのコネクタは、第１の硬質部分に対して０よりも大きい角度で位置合わせされる。したがって、電子アセンブリを省空間でそれぞれのコネクタに接続することができ、制御ユニット全体を省空間で形成することができる。特に、さらなる内部コネクタおよびさらなる電子アセンブリは不要である。その結果、制御ユニットの設計および製造プロセスも簡略化することができ、それによって制御ユニットのコストも低減することができる。
【０００９】
プリント回路基板の２つの硬質部分は、可撓性接続部分を介して互いに柔軟に接続される。その結果、２つの硬質部分が互いに非ゼロ角度で配置されるように、プリント回路基板を接続部分において屈曲させることができる。プリント回路基板の２つの硬質部分の間の角度は、２つの硬質部分の法線間の角度によって、および／または２つの硬質部分のそれぞれの主面の法線間の角度によって、および／または２つの硬質部分のそれぞれの主面間の角度によって定義することができる。２つの硬質部分は、接続部分と一体的にすることができ、すなわち、接続部分上に一体的に形成することができ、すなわち、接続部分に取り外し不能に接続することができ、すなわち、接続部分に分離不能に接続することができる。特に、接続部分は、直線に沿ってプリント回路基板を完全に横切ることができ、それによってプリント回路基板を２つの硬質部分に分離する。２つの硬質部分は、特に長方形であり得る。
【００１０】
例えば、制御ユニットは、電子ヒータ用、および／または車両の電子制御装置用、および／または車両側、すなわち、車両の車載充電器用に設計することができる。制御ユニットは、互いに異なる複数のコネクタを備えることができ、電子アセンブリは、互いに異なる複数のソケットを備えることができる。特に、制御ユニットは、互いに異なる正確に２つまたは正確に３つまたは正確に４つまたは正確に５つまたはそれ以上のコネクタを備えることができ、電子アセンブリは、互いに異なる正確に２つまたは正確に３つまたは正確に４つまたは正確に５つまたはそれ以上のコネクタを備えることができる。複数のソケットおよび複数のコネクタが設けられる場合、それぞれのソケットのすべてをプリント回路基板の第２の部分に配置することができ、それぞれのコネクタのすべてをプリント回路基板の第２の部分に垂直に、かつプリント回路基板の第１の部分に対して０よりも大きい角度で配置することができる。
（【００１１】以降は省略されています）
