発明の名称電子製品の製造方法
出願人トヨタ自動車株式会社
代理人個人,個人,個人,個人,個人,個人,個人
主分類H01R 43/00 20060101AFI20250807BHJP(基本的電気素子)
要約【課題】第1装置と第2装置とが電気的に接続された電子製品において、第1装置と第2装置との接続信頼性を向上させる。
【解決手段】本開示の電子製品の製造方法は、前記第1装置に設けられた複数の端子の各々に対して、検査装置に設けられた複数のコネクタC₁の各々を接続して、前記第1装置の検査を行うこと、及び、前記複数の端子から前記複数のコネクタC₁を外した後、前記複数の端子の各々に対して、前記第2装置に設けられた複数のコネクタC₂の各々を接続すること、を含む。前記端子に対する前記コネクタC₂の接続箇所P₂は、前記端子に対する前記コネクタC₁の接続箇所P₁とは異なる。
【選択図】図2
特許請求の範囲【請求項１】
第１装置と第２装置とが電気的に接続された電子製品の製造方法であって、
前記第１装置に設けられた複数の端子の各々に対して、検査装置に設けられた複数のコネクタＣ
１
の各々を接続して、前記第１装置の検査を行うこと、及び
前記複数の端子から前記複数のコネクタＣ
１
を外した後、前記複数の端子の各々に対して、前記第２装置に設けられた複数のコネクタＣ
２
の各々を接続すること、
を含み、
前記端子に対する前記コネクタＣ
２
の接続箇所Ｐ
２
が、前記端子に対する前記コネクタＣ
１
の接続箇所Ｐ
１
とは異なる、
電子製品の製造方法。
続きを表示（約 480 文字）【請求項２】
請求項１に記載の電子製品の製造方法であって、
前記第１装置が、電池モジュールである、
電子製品の製造方法。
【請求項３】
請求項１に記載の電子製品の製造方法であって、
前記複数の端子のピッチが、４ｍｍ以上２０ｍｍ以下である、
電子製品の製造方法。
【請求項４】
請求項１に記載の電子製品の製造方法であって、
前記コネクタＣ
１
が、前記接続箇所Ｐ
１
において前記端子を挟み込むようにして、前記端子に接続され、
前記コネクタＣ
２
が、前記接続箇所Ｐ
２
において前記端子を挟み込むようにして、前記端子に接続される、
電子製品の製造方法。
【請求項５】
請求項１～４のいずれか１項に記載の電子製品の製造方法であって、
前記接続箇所Ｐ
１
が、前記接続箇所Ｐ
２
と前記端子の先端との間に存在する、
電子製品の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本願は電子製品の製造方法を開示する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１には、複数の雌コンタクトと複数の雄コンタクトとを交互に配列しつつ狭ピッチ化を図ることが可能なコネクタが開示されている。このようなコネクタを利用することで、例えば、第１装置と第２装置とを電気的に接続して電子製品を得ることができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－０１０６８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来技術においては、第１装置と第２装置との接続信頼性に関して改善の余地がある。
【課題を解決するための手段】
【０００５】
本願は上記課題を解決するための手段として、以下の複数の態様を開示する。
＜態様１＞
第１装置と第２装置とが電気的に接続された電子製品の製造方法であって、
前記第１装置に設けられた複数の端子の各々に対して、検査装置に設けられた複数のコネクタＣ
１
の各々を接続して、前記第１装置の検査を行うこと、及び
前記複数の端子から前記複数のコネクタＣ
１
を外した後、前記複数の端子の各々に対して、前記第２装置に設けられた複数のコネクタＣ
２
の各々を接続すること、
を含み、
前記端子に対する前記コネクタＣ
２
の接続箇所Ｐ
２
が、前記端子に対する前記コネクタＣ
１
の接続箇所Ｐ
１
とは異なる、
電子製品の製造方法。
＜態様２＞
態様１の電子製品の製造方法であって、
前記第１装置が、電池モジュールである、
電子製品の製造方法。
＜態様３＞
態様１又は２の電子製品の製造方法であって、
前記複数の端子のピッチが、４ｍｍ以上２０ｍｍ以下である、
電子製品の製造方法。
＜態様４＞
態様１～３のいずれかの電子製品の製造方法であって、
前記コネクタＣ
１
が、前記接続箇所Ｐ
１
において前記端子を挟み込むようにして、前記端子に接続され、
前記コネクタＣ
２
が、前記接続箇所Ｐ
２
において前記端子を挟み込むようにして、前記端子に接続される、
電子製品の製造方法。
＜態様５＞
態様１～４のいずれかの電子製品の製造方法であって、
前記接続箇所Ｐ
１
が、前記接続箇所Ｐ
２
と前記端子の先端との間に存在する、
電子製品の製造方法。
【発明の効果】
【０００６】
本開示の電子製品の製造方法によれば、第１装置と第２装置との接続信頼性を向上させることができる。
【図面の簡単な説明】
【０００７】
検査工程における第１装置と検査装置との接続形態の一例を概略的に示している。

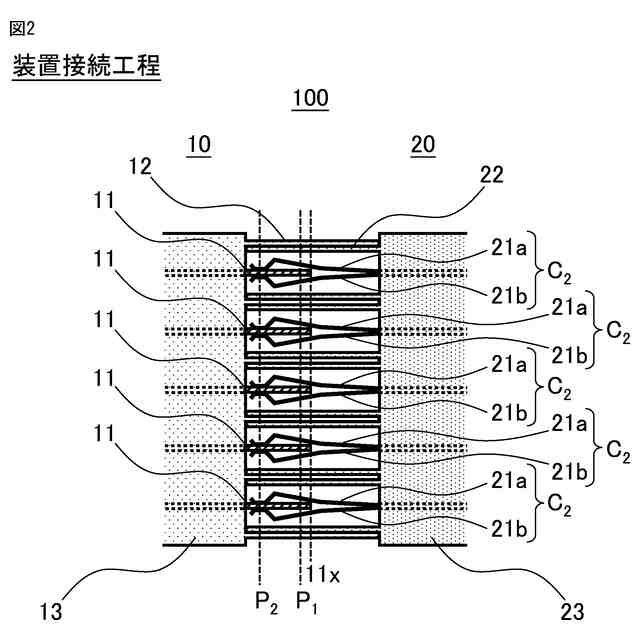

装置接続工程における第１装置と第２装置との接続形態の一例を概略的に示している。

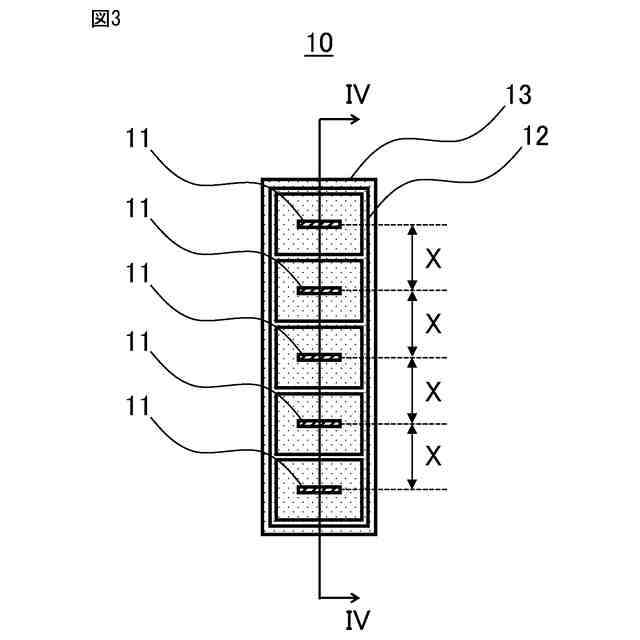

第１装置の端子まわりの構成の一例を概略的に示している。

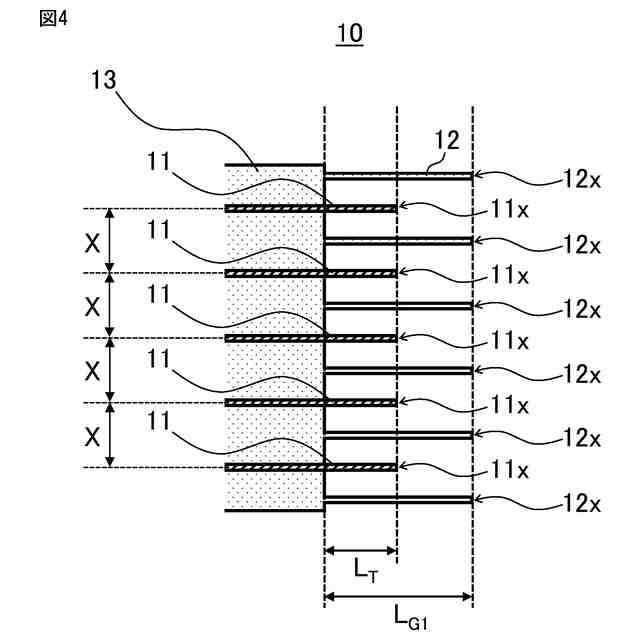

図３のＩＶ－ＩＶ矢視断面の形態を概略的に示している。

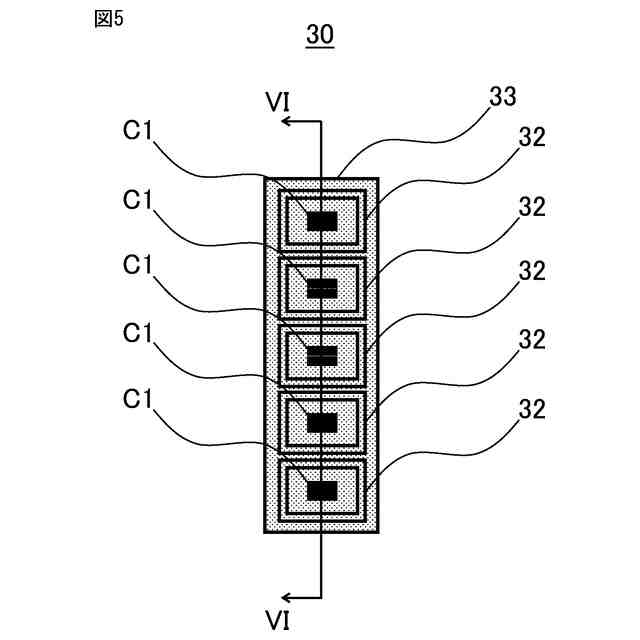

検査装置のコネクタまわりの構成の一例を概略的に示している。
図５のＶＩ－ＶＩ矢視断面の形態を概略的に示している。
第２装置のコネクタまわりの構成の一例を概略的に示している。

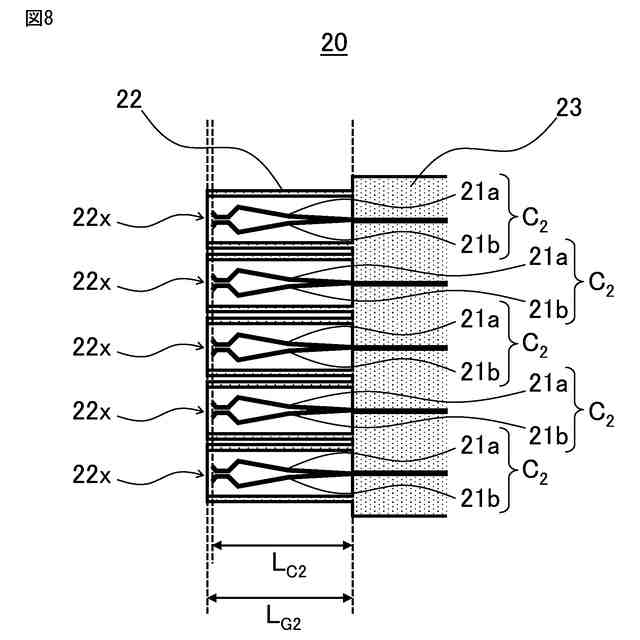

図７のＶＩＩＩ－ＶＩＩＩ矢視断面の形態を概略的に示している。
【発明を実施するための形態】
【０００８】
以下、本開示の電子製品の製造方法の一実施形態について説明するが、本開示の電子製品の製造方法は以下の実施形態に限定されるものではない。
【０００９】
図１及び２に示されるように、第１装置１０と第２装置２０とが電気的に接続された電子製品１００の製造方法は、前記第１装置１０に設けられた複数の端子１１の各々に対して、検査装置３０に設けられた複数のコネクタＣ
１
の各々を接続して、前記第１装置１０の検査を行うこと（検査工程、図１）、及び、前記複数の端子１１から前記複数のコネクタＣ
１
を外した後、前記複数の端子１１の各々に対して、前記第２装置２０に設けられた複数のコネクタＣ
２
の各々を接続すること（装置接続工程、図２）、を含む。図１及び２に示されるように、前記端子１１に対する前記コネクタＣ
２
の接続箇所Ｐ
２
は、前記端子１１に対する前記コネクタＣ
１
の接続箇所Ｐ
１
とは異なる。
【００１０】
１．検査工程
検査工程においては、第１装置１０に設けられた複数の端子１１の各々に対して、検査装置３０に設けられた複数のコネクタＣ
１
の各々が接続され、第１装置１０の検査が行われる。
（【００１１】以降は省略されています）
