特許ウォッチ

公開番号2025129943
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024026935
出願日2024-02-26
発明の名称ガスタービンエンジンの制御装置および制御方法
出願人川崎重工業株式会社
代理人個人,個人,個人,個人,個人
主分類F02C 9/46 20060101AFI20250829BHJP(燃焼機関;熱ガスまたは燃焼生成物を利用する機関設備)
要約【課題】負荷遮断時にガスタービンの回転数が上限を超えず、かつ失火停止しないようなガスタービンの制御装置および制御方法を提供する。
【解決手段】本開示のガスタービンGTの制御装置CLは、主燃料と、当該主燃料より燃焼速度が遅い少なくとも1つの副燃料とを含む混合気を燃焼させるバーナを有する燃焼器と、バーナへ供給する混合気の流量を調整する燃料流量調整部50と、外部電力系統との負荷遮断時の負荷遮断信号を受信する負荷遮断信号受信部51とを備える。燃料流量調整部50は、副燃料に対する主燃料の体積流量割合である混焼率が所定の値未満であって、負荷遮断信号が受信されたときに、バーナへの燃料供給を所定時間維持後に減少させ、混焼率が所定の値以上であって、負荷遮断信号が受信されたときに、バーナへの燃料供給を減少させる。
【選択図】図5
特許請求の範囲【請求項１】
主燃料と、当該主燃料より燃焼速度が遅い少なくとも１つの副燃料とを含む混合気を燃焼させるバーナを有する燃焼器と、
前記バーナへ供給する前記混合気の流量を調整する燃料流量調整部と、
外部電力系統との負荷遮断時の負荷遮断信号を受信する負荷遮断信号受信部とを備えるガスタービンの制御装置であって、
前記燃料流量調整部は、前記副燃料に対する前記主燃料の体積流量割合である混焼率が所定の値未満であって、前記負荷遮断信号が受信されたときに、前記バーナへの燃料供給を所定時間維持後に減少させ、前記混焼率が所定の値以上であって、前記負荷遮断信号が受信されたときに、前記バーナへの燃料供給を減少させる、
ガスタービンの制御装置。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載のガスタービンの制御装置において、
前記バーナには複数の燃料供給系統が接続されており、
前記燃料流量調整部は、前記混焼率が所定の値未満であって、前記負荷遮断信号が受信されたときに、前記複数の燃料供給系統の少なくとも一つの燃料供給系統の燃料供給を前記所定時間維持後に減少させる、
ガスタービンの制御装置。
【請求項３】
請求項２に記載のガスタービンの制御装置において、
前記バーナは前記燃焼器の径方向内方から外方に向かって中央バーナ、内側バーナおよび外側バーナを有し、
前記複数の燃料供給系統はそれぞれ前記中央バーナへ供給される第１燃料流量と、前記内側バーナおよび前記外側バーナへ供給される第２燃料流量を有し、
前記燃料流量調整部は、前記第１燃料流量と、前記第２燃料流量とを調整し、
前記混焼率が所定の値未満の場合であって、前記負荷遮断信号が受信されたときに、前記第２燃料流量を減少させるとともに、前記第１燃料流量を前記所定時間維持し、前記所定時間経過後に前記第１燃料流量を減少させるガスタービンの制御装置。
【請求項４】
請求項１または２に記載のガスタービンの制御装置を備えるガスタービン。
【請求項５】
主燃料と、当該主燃料よりも燃焼速度が遅い少なくとも１つの副燃料とを含む混合気を燃焼させるバーナを有する燃焼器と、
外部電力系統との負荷遮断時の負荷遮断信号を受信する負荷遮断信号受信部とを備えるガスタービンの制御方法であって、
前記副燃料に対する前記主燃料の体積流量割合である混焼率が所定の値未満であって、前記負荷遮断信号が受信されたときに、前記バーナへの燃料供給を所定時間維持後に減少させ、前記混焼率が所定の値以上であって、前記負荷遮断信号が受信されたときに、前記バーナへの燃料供給を減少させる、
ガスタービンの制御方法。
【請求項６】
請求項５に記載のガスタービンの制御方法において、
前記バーナには複数の燃料供給系統が接続されており、
前記混焼率が所定の値未満であって、前記負荷遮断信号が受信されたときに、前記複数の燃料供給系統の少なくとも一つの燃料供給系統の燃料供給を前記所定時間維持後に減少させる、
ガスタービンの制御方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ガスタービンエンジンの制御装置および制御方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
近年、地球温暖化のような環境問題の原因となる二酸化炭素の排出を抑えるため、いわゆる低炭素社会の実現に向けて、燃料に水素を利用するバーナ装置が提案されている（例えば特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特許第７２０００７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
産業用ガスタービンは、発電装置外部の電力系統と接続しながら発電を行うが、外部の電力系統に異常がある場合等に、系統遮断機を切として、ガスタービンを瞬時に無負荷にして運転を維持することが求められる。その系統遮断機を切とした際、負荷が瞬時に無負荷となりガスタービンの回転数が上昇するため、回転数が上限を超えないようにするために燃料を急減させる必要がある。燃料の急減はガバナ（燃料制御弁）を用いて行う。燃料は水素ガス、または都市ガスと水素の混合ガスであるが、水素混焼率が低い場合、負荷遮断時に急激に燃料を減らすと保炎ができずに失火停止するおそれがある。
【０００５】
本出願の開示は、上記課題を解決するためになされたものであって、負荷遮断時にガスタービンの回転数が上限を超えず、かつ失火停止しないようなガスタービンの制御装置および制御方法を提供する。
【課題を解決するための手段】
【０００６】
本開示の一形態に係るガスタービンの制御装置は、主燃料と、当該主燃料より燃焼速度が遅い少なくとも１つの副燃料とを含む混合気を燃焼させるバーナを有する燃焼器と、前記バーナへ供給する前記混合気の流量を調整する燃料流量調整部と、外部電力系統との負荷遮断時の負荷遮断信号を受信する負荷遮断信号受信部とを備え、前記燃料流量調整部は、前記副燃料に対する前記主燃料の体積流量割合である混焼率が所定の値未満であって、前記負荷遮断信号が受信されたときに、前記バーナへの燃料供給を所定時間維持後に減少させ、前記混焼率が所定の値以上であって、前記負荷遮断信号が受信されたときに、前記バーナへの燃料供給を減少させる。
【発明の効果】
【０００７】
本開示の一形態に係るガスタービンの制御装置によれば、負荷遮断時にバーナへの燃料供給を所定時間維持後に減少させることにより、ガスタービンの回転数を上限以下に抑え、かつガスタービンが失火停止しないようにできる。
【図面の簡単な説明】
【０００８】

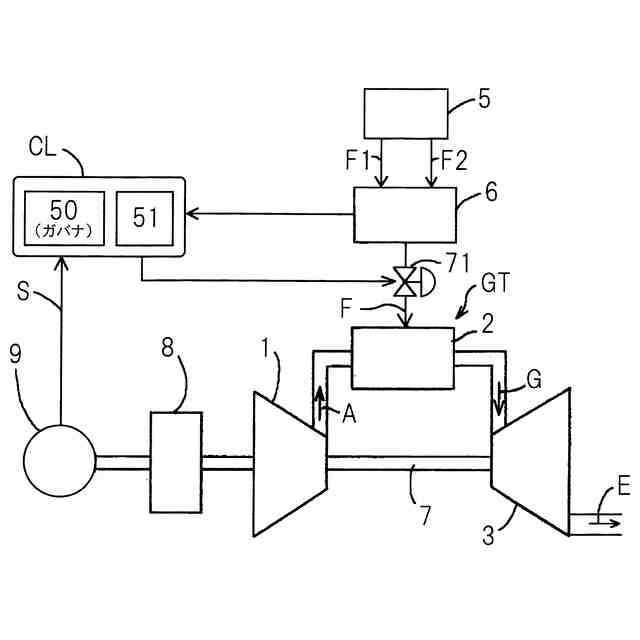

本開示のガスタービン制御装置を用いたガスタービン発電システムを示す概略図である。

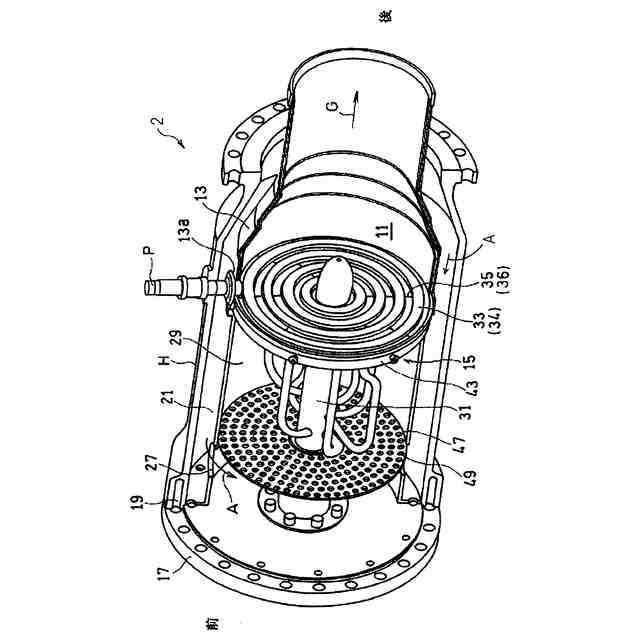

本開示の燃焼器を示す部分破断斜視図である。

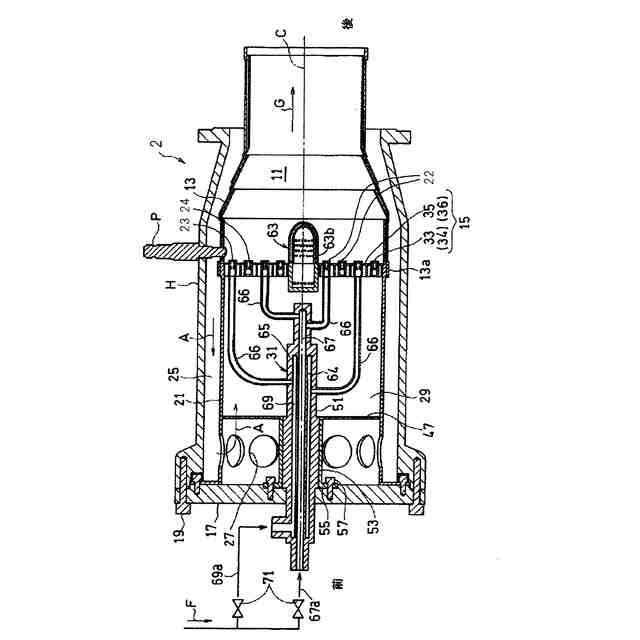

本開示の燃焼器を示す縦断面図である。

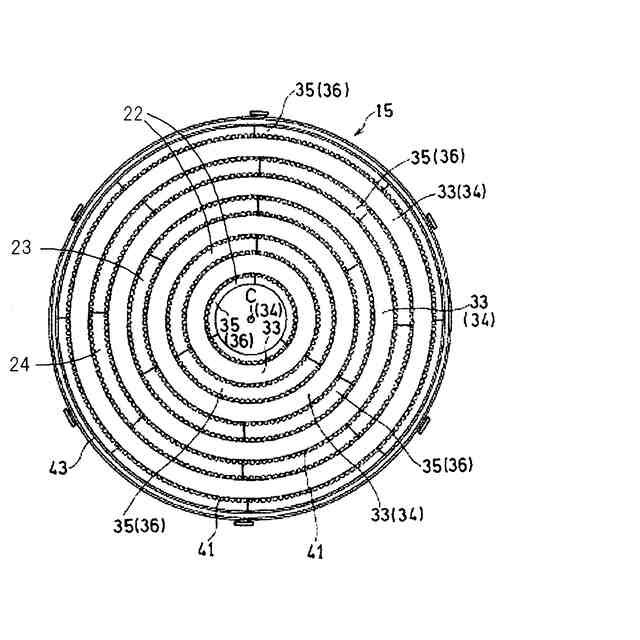

図２の燃焼器に使用されるバーナを示す正面図である。

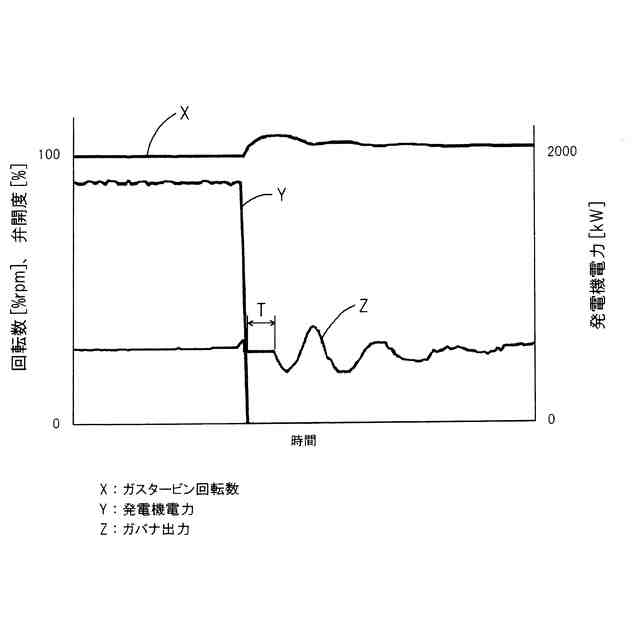

本開示の水素混焼時の負荷遮断データを示す図である。
【発明を実施するための形態】
【０００９】
本開示の実施の形態を図面を参照しながら説明する。
図１は、本開示の一実施形態に係るガスタービンＧＴの制御装置ＣＬが使用されるガスタービン発電システムの概略構成を示す。同図において、ガスタービンＧＴは、圧縮機１と、燃焼器２と、タービン３とを主な構成要素として備えている。燃焼器２は、燃料供給装置５と、燃料供給装置５から供給される主燃料Ｆ１と副燃料Ｆ２を混合する燃料混合装置６とを備えている。圧縮機１から供給される圧縮空気Ａと、燃料混合装置６から供給される混合気Ｆ（Ｆ１＋Ｆ２）とを燃焼器２で燃焼させ、燃焼により発生する高温高圧の燃焼ガスＧをタービン３に供給して、タービン３を駆動する。タービン３から排ガスＥが排出される。圧縮機１は回転軸７を介してタービン３により駆動され、タービン３はまた、減速機８を介して発電機のような負荷９を駆動する。本開示において、「混合気」とは、複数の燃料ガスを混合させたものをいうが、さらに空気を混合させてもよい。
【００１０】
以下、主燃料Ｆ１は水素、副燃料Ｆ２は都市ガス、混合気Ｆは水素Ｆ１と都市ガスＦ２との混合気として説明するが、これら燃料に限られない。主燃料Ｆ１は、燃焼温度が高く、燃焼速度が速いガスであればよい。そのような燃料としては、他にアンモニアが挙げられる。また、副燃料Ｆ２は、６０体積％以上の炭化水素を含む炭化水素系の燃料であればよい。
（【００１１】以降は省略されています）
