公開番号2025118039
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013107
出願日2024-01-31
発明の名称画像形成装置
出願人ブラザー工業株式会社
代理人弁理士法人矢野内外国特許事務所
主分類G03G 21/16 20060101AFI20250805BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】開閉カバーの剛性を高めて、開閉カバーの操作性を向上できる画像形成装置を提供する。

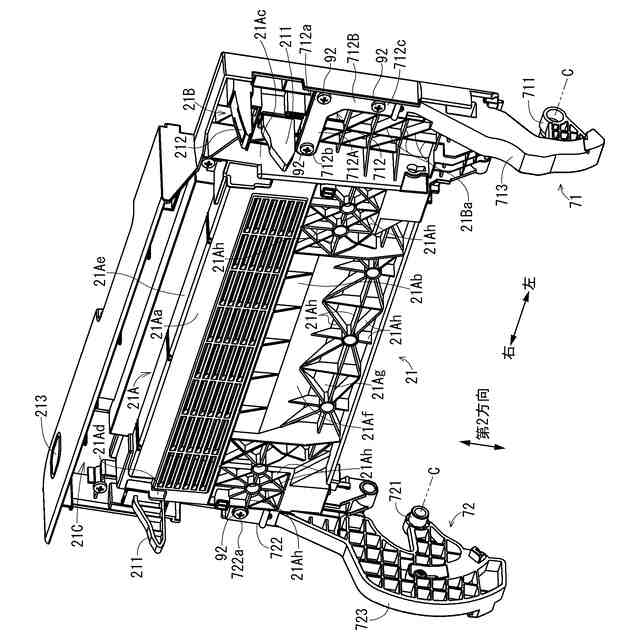

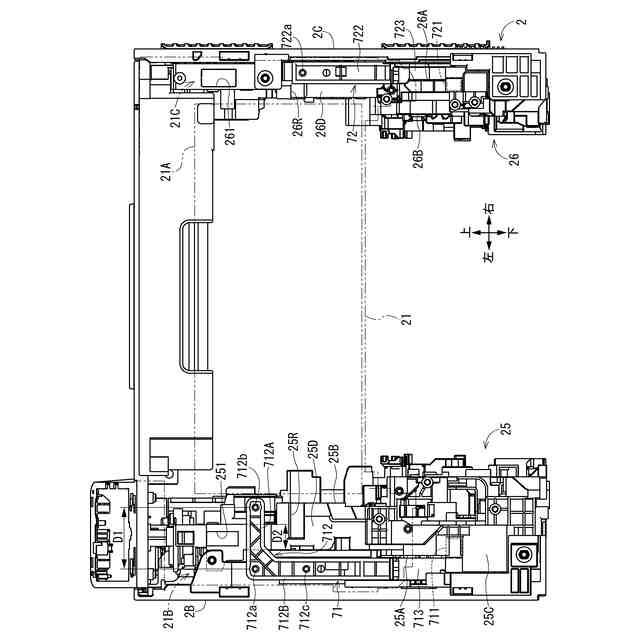

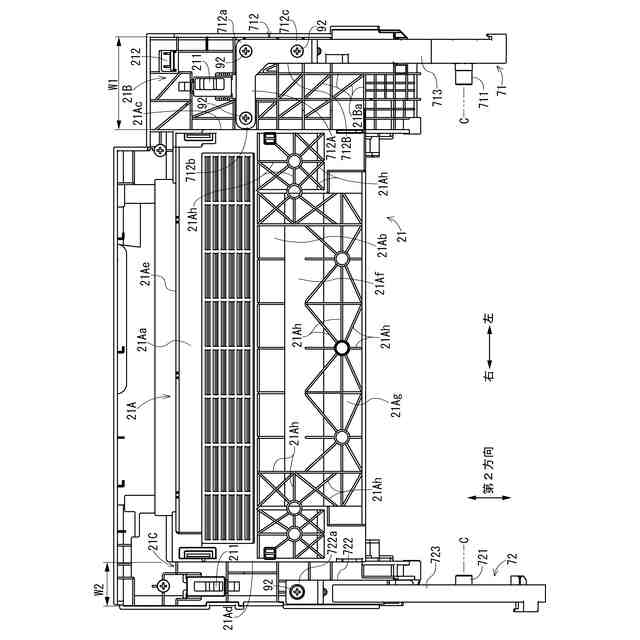

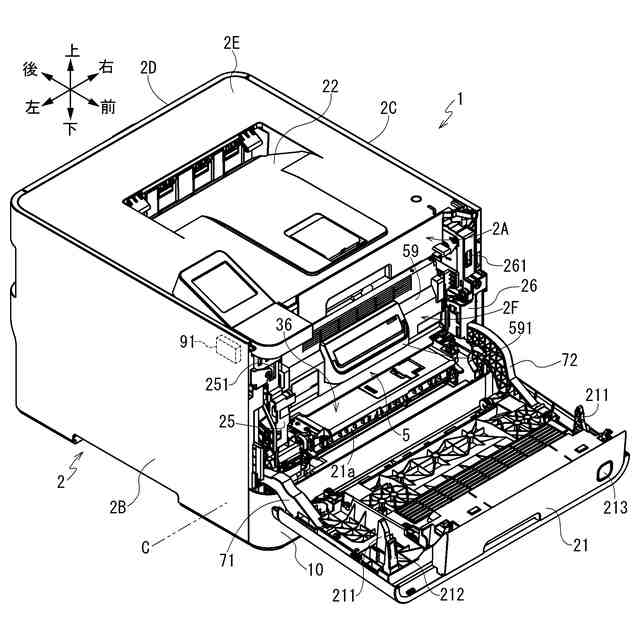

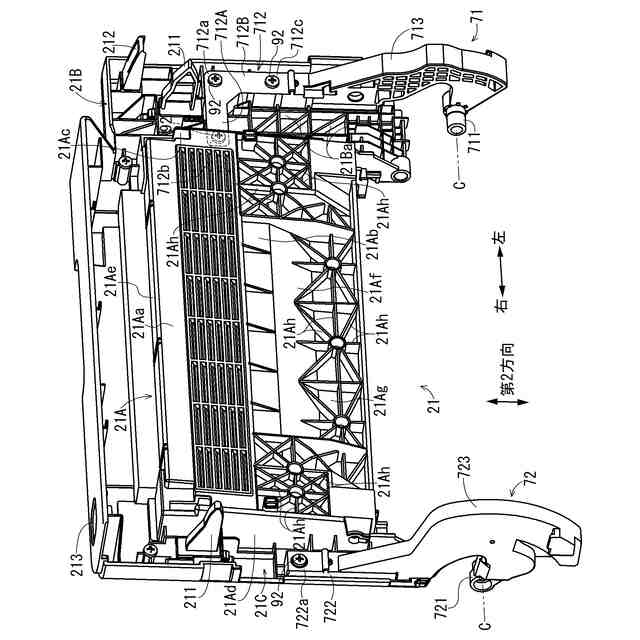

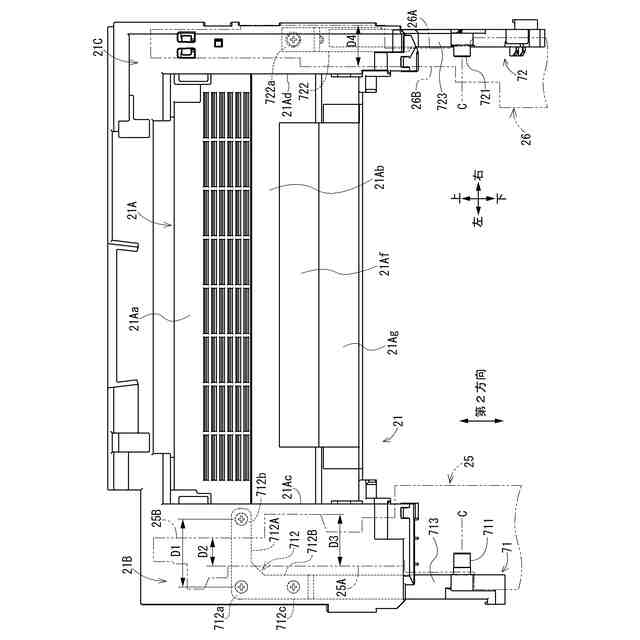

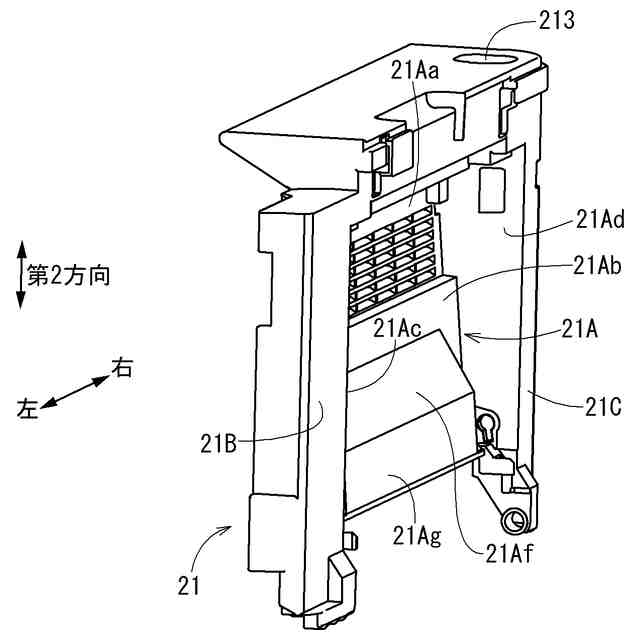

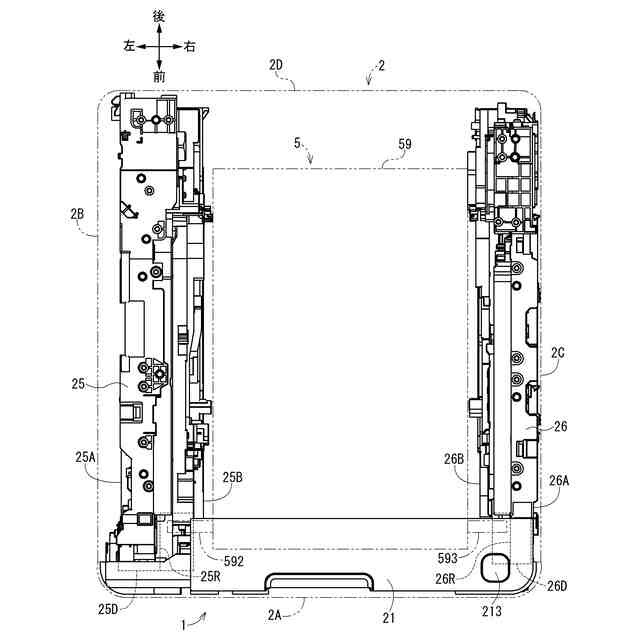

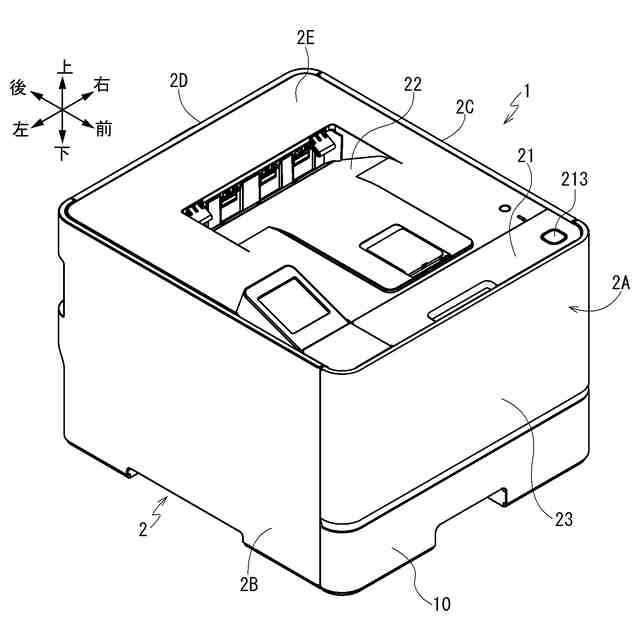

【解決手段】画像形成装置1は、画像形成部3と、フロントカバー2Aと左サイドカバー2Bを有しフロントカバー2Aに開口2Fが形成された筐体2と、筐体に収容される第1本体フレーム25および第2本体フレーム26と、回動軸心Cを中心に回動することで閉位置と開位置とに移動可能な開閉カバー21と、開閉カバー21と第1本体フレーム25とを接続し第1回動軸711を有する第1アーム71と、開閉カバー21と第2本体フレーム26とを接続し第2回動軸721を有する第2アーム72とを備え、第1アーム71は、開閉カバー21に係止され、左右方向において第1本体フレーム25の左サイドカバー2Bに近い側の端部と、第1本体フレーム25の左サイドカバー2Bから離れた側の端部とにわたって配置されている。
【選択図】図11
特許請求の範囲【請求項１】

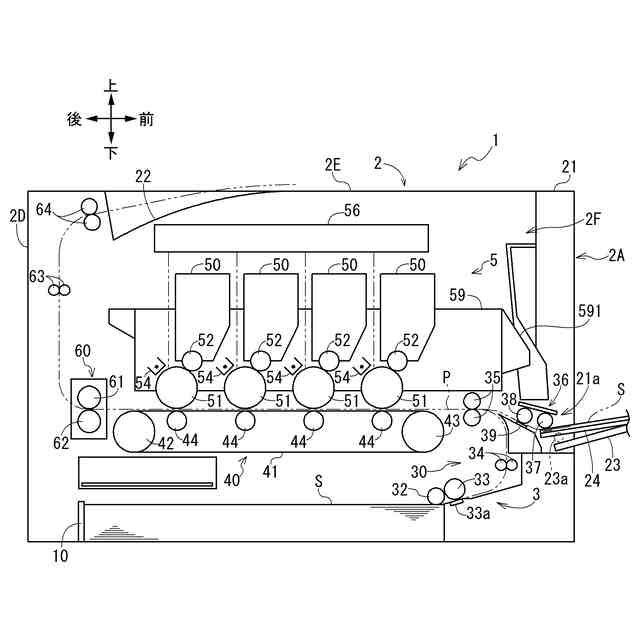

シートに画像を形成する画像形成部と、
第１側面と、前記第１側面と隣り合う第２側面とを有し、前記画像形成部を収容する筐体であって、前記第１側面に開口が形成された筐体と、
前記筐体に収容され、前記第２側面に沿って配置される第１フレームと、
前記筐体に収容され、第１方向において前記画像形成部を挟んで前記第１フレームの反対側に配置される第２フレームと、
前記第１方向に沿って延びる回動軸心を中心として回動可能であり、前記回動軸心を中心に回動することで、前記開口を閉塞する閉位置と、前記開口を開放する開位置とに移動可能な開閉カバーと、
前記開閉カバーと前記第１フレームとを接続し、前記開閉カバーを前記回動軸心を中心として回動可能に支持する第１回動軸を有する第１アームと、
前記開閉カバーと前記第２フレームとを接続し、前記開閉カバーを前記回動軸心を中心として回動可能に支持する第２回動軸を有する第２アームと、
を備え、
前記第１アームは、前記開閉カバーに係止され、前記第１方向において前記第１フレームの前記第２側面に近い側の端部と、前記第１フレームの前記第２側面から離れた側の端部とにわたって配置されている画像形成装置。
続きを表示（約 1,200 文字）【請求項２】
前記第１アームは、
前記第１方向において前記第１フレームよりも前記第２側面の近くに位置し、前記開閉カバーに係止される第１係止部と、
前記第１方向において前記第１フレームよりも前記第２側面から離れて位置し、前記開閉カバーに係止される第２係止部とを有する請求項１に記載の画像形成装置。
【請求項３】
前記第１アームは、前記第１方向において前記第１フレームよりも前記第２側面の近くに位置し、前記第１方向と直交する第２方向において前記第１係止部よりも前記第１回動軸の近くに位置し、前記開閉カバーに係止される第３係止部を有する請求項２に記載の画像形成装置。
【請求項４】
前記第２アームは、前記第２アームの前記第２回動軸から離れた側の端部に位置し、前記開閉カバーに係止される第４係止部を有し、
前記第４係止部は、前記第１方向と直交する第２方向において前記第１係止部および前記第２係止部よりも前記第１回動軸の近くに位置する請求項２または請求項３に記載の画像形成装置。
【請求項５】
前記第１アームは、前記第１係止部、前記第２係止部、および前記第３係止部において、締結部材によって前記開閉カバーに締結される請求項３に記載の画像形成装置。
【請求項６】
前記第１回動軸は、前記第１方向において前記第２側面側から前記第１フレームに向けて延び、前記第１フレームに回動可能に支持される請求項１または請求項２に記載の画像形成装置。
【請求項７】
前記第１フレームの前記第１方向における長さは、前記第２フレームの前記第１方向における長さよりも大きい請求項１または請求項２に記載の画像形成装置。
【請求項８】
前記画像形成部を駆動するモータと、
前記第１フレームに、前記第１方向に対して直交し、前記第１方向と直交する第２方向に対して交差する第３方向へ移動可能に支持され、前記開閉カバーの開位置と閉位置との間の移動に連動して前記第３方向へ移動することにより、前記モータから前記画像形成部への駆動力の伝達および切断を切り替えるカム部材とを備え、
前記第１アームは、前記カム部材と連結されている請求項１または請求項２に記載の画像形成装置。
【請求項９】
前記開閉カバーは、前記開閉カバーが閉位置に保持された状態を解除する開閉ボタンを備え、
前記開閉ボタンは、前記第１方向において、前記第１フレームよりも前記第２フレームに近い位置に配置される請求項８に記載の画像形成装置。
【請求項１０】
前記第１フレームは、前記開閉カバーが前記閉位置に移動したことを検知するセンサを備える請求項８に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、開口を有する筐体と、開口を開閉する開閉カバーとを備えた画像形成装置が知られている。このような画像形成装置においては、装置の小型化に伴って開閉カバーの厚みを薄く形成することが望ましいが、開閉カバーの厚みが薄くなると、開閉カバーのねじれ剛性等の剛性の低下が生じるおそれがある。
【０００３】
画像形成装置においては、開閉時に開閉カバーに負荷を生じさせる負荷部材、開閉カバーの開閉を検知するセンサ、開閉カバーが閉位置に保持された状態を解除するための開閉ボタン、開閉カバーにおけるユーザにより操作される部分が存在している。しかし、これらの負荷部材、センサ、開閉ボタン、および開閉カバーの操作部分は、開閉カバーの開閉方向と直交する幅方向において同じ側に位置するとはかぎらない。
【０００４】
例えば、開閉カバーの開閉時に、開閉カバーに負荷を生じさせる負荷部材が、幅方向において開閉ボタンおよび開閉カバーの操作部分と反対側に位置していると、開閉カバーが有する剛性の大きさによっては、開閉時の開閉カバーにねじれが生じて、開閉カバーの操作性が低下するおそれがある。
【０００５】
従って、従来においては、特許文献１に開示されるように構成して、開閉カバーの操作時における剛性感を高めることが行われている。
【０００６】
具体的には、特許文献１に記載の画像形成装置は、画像形成部１０と、画像形成部１０を支持するフレーム３と、筐体２の第１側面を構成するサイドカバー２Ａと、筐体２の開口を塞ぐ第１位置と筐体２の開口を開放する第２位置との間を回動軸心Ｌ１を中心に回動する開閉カバー２Ｂと、開閉カバー２Ｂに固定され、開閉カバー２Ｂをフレーム３に対し回動可能に支持するアーム部４と、開閉カバー２Ｂが第２位置にあるときにアーム部４の変位を規制する規制部５とを備えている。規制部５は、アーム部４に設けられた第１ストッパ５Ａと、サイドカバー２Ａに設けられ、開閉カバー２Ｂが第２位置にあるときに第１ストッパ５Ａと係合する第２ストッパ５Ｂとを有する。第１ストッパ５Ａは、回動軸心の半径方向に交差する方向に延びる第１領域５０Ａと、回動軸心Ｌ１と平行な方向と交差する方向に延びる第２領域５０Ｂとを含む規制面を有することで、開閉カバー２Ｂの操作時における剛性感を高めている。
【先行技術文献】
【特許文献】
【０００７】
特開２０１８－０６００８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
特許文献１に記載の画像形成装置においては、開閉カバーの操作時における剛性感を高めることが可能であるが、開閉カバーの剛性については更なる向上の余地がある。
【０００９】
そこで、本発明においては、開閉カバーの剛性を高めて、開閉カバーの操作性を向上することができる画像形成装置を提供する。
【課題を解決するための手段】
【００１０】
上記課題を解決する画像形成装置は、以下の特徴を有する。
（【００１１】以降は省略されています）
