特許ウォッチ

公開番号2025117822
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024012757
出願日2024-01-31
発明の名称画像形成装置
出願人ブラザー工業株式会社
代理人個人,個人,個人
主分類G03G 21/16 20060101AFI20250805BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】第1カバーが閉じている状態で第2基板が着脱されるのを抑制できる画像形成装置を提供する。

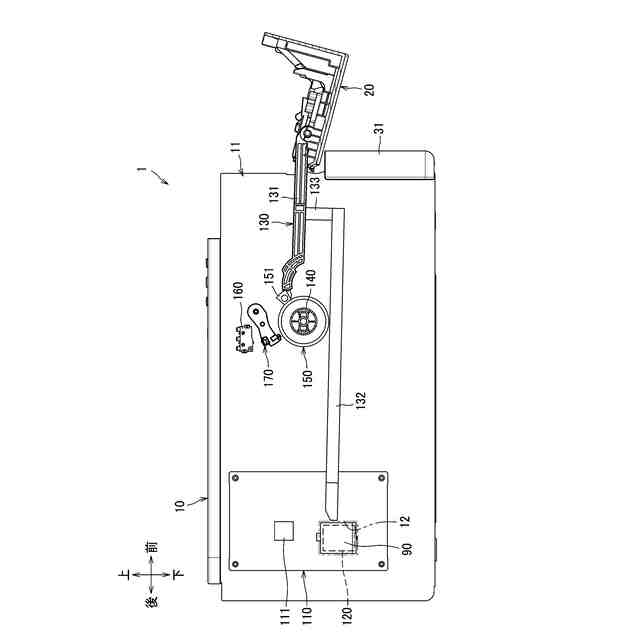

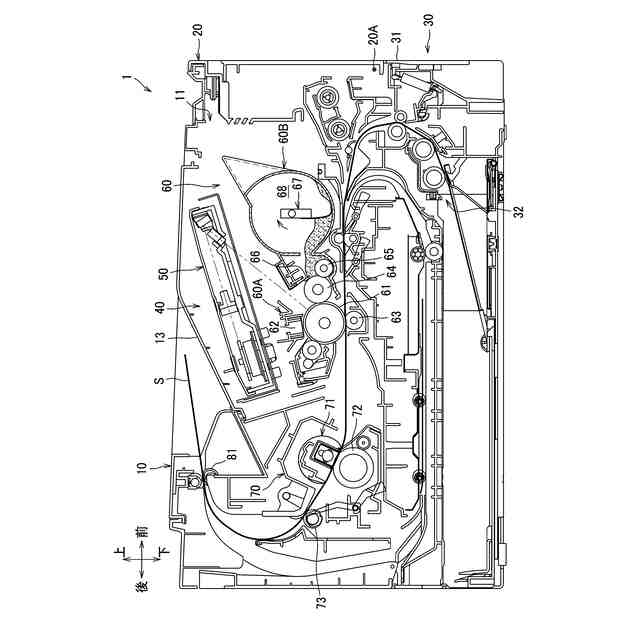

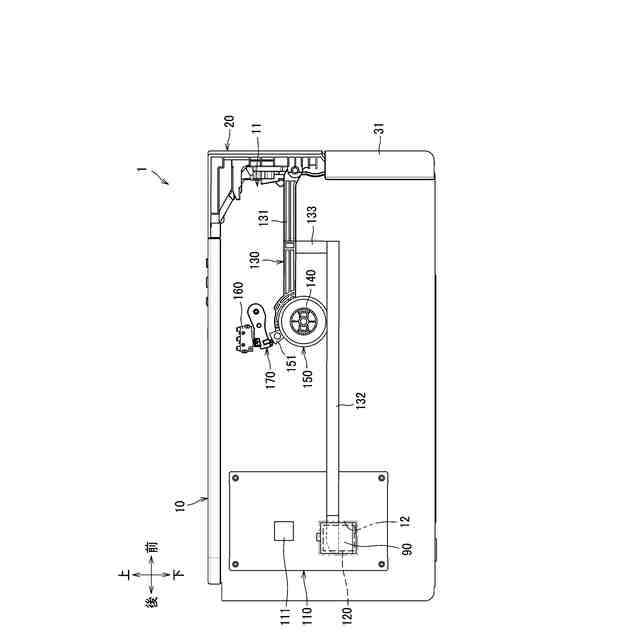

【解決手段】画像形成装置1は、第1開口11と第2開口12が形成された本体筐体10と、第1開口11を開閉する第1カバー20と、第1カバー20が開いている状態で第1開口11を通して本体筐体10に着脱可能なプロセスユニットと、第2開口12を開閉する第2カバー90と、本体筐体10内に位置する第1基板110と、第1基板110に電気的に接続され、第2開口12を通して本体筐体10に着脱可能な第2基板120と、第1カバー20の移動に連動して、第1カバー20が開いているときの位置であって第2カバー90を閉じた位置から開いた位置へ移動可能とする非ロック位置と、第1カバー20が閉じているときの位置であって第2カバー90を閉じた位置にロックするロック位置との間を本体筐体10に対して移動可能なロック部材130とを備える。
【選択図】図3
特許請求の範囲【請求項１】
第１方向に連通する第１開口と、前記第１方向と交差する第２方向に連通する第２開口とが形成された本体筐体と、
前記第１開口を閉鎖する第１閉位置と、前記第１開口を開放する第１開位置との間を前記本体筐体に対して移動可能な第１カバーと、
前記第１カバーが前記第１開位置に位置する状態で前記第１開口を通して前記本体筐体に着脱可能な交換ユニットと、
前記第２開口を閉鎖する第２閉位置と、前記第２開口を開放する第２開位置との間を前記本体筐体に対して移動可能な第２カバーと、
前記本体筐体内に位置する第１基板と、
前記第１基板に電気的に接続される第２基板であって、前記第２開口を通して前記本体筐体に着脱可能な第２基板と、
前記第１カバーの移動に連動して、前記第１カバーが前記第１開位置に位置するときの位置であって前記第２カバーを前記第２閉位置から前記第２開位置へ移動可能とする非ロック位置と、前記第１カバーが前記第１閉位置に位置するときの位置であって前記第２カバーを前記第２閉位置にロックするロック位置との間を前記本体筐体に対して移動可能なロック部材と、を備えることを特徴とする画像形成装置。
続きを表示（約 1,100 文字）【請求項２】
前記ロック部材は、前記第１カバーと機械的に接続されて前記第１カバーの移動に連動することを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記第２カバーは、前記ロック部材が係合可能な係合部を有し、
前記ロック部材は、前記ロック位置において前記係合部に係合して前記第２カバーを前記第２閉位置にロックし、前記非ロック位置において前記係合部から外れて前記第２カバーを前記第２閉位置から前記第２開位置へ移動可能とすることを特徴とする請求項１または請求項２に記載の画像形成装置。
【請求項４】

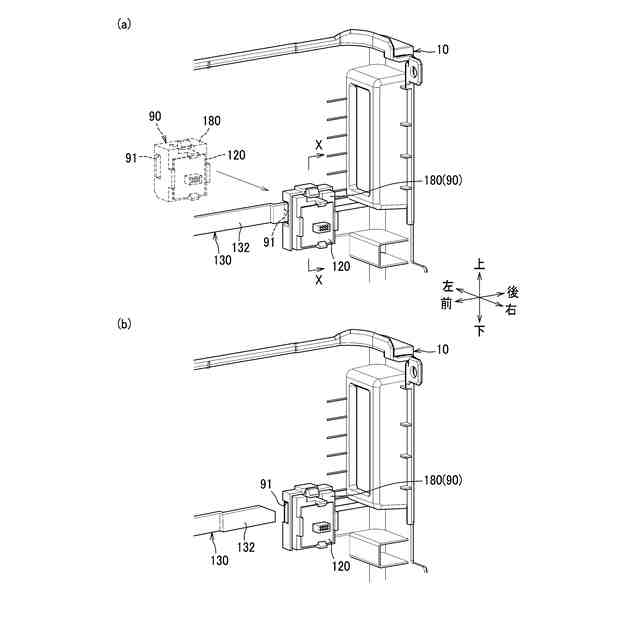

前記係合部は、前記第２カバーが前記第２閉位置に位置する状態で前記第１方向に向けて開口する穴であり、
前記ロック部材は、前記本体筐体に対して前記ロック位置と前記非ロック位置との間を前記第１方向に移動可能であり、前記ロック位置において前記穴に入り込み、前記非ロック位置において前記穴の外に位置することを特徴とする請求項３に記載の画像形成装置。
【請求項５】

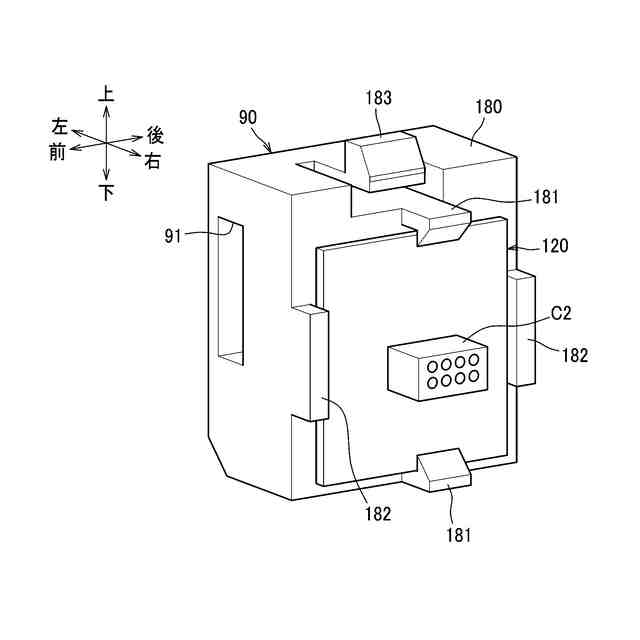

前記第２基板を保持するホルダであって、前記第２基板とともに前記本体筐体に着脱可能なホルダを備えることを特徴とする請求項１または請求項２に記載の画像形成装置。
【請求項６】
前記第２カバーは、前記ホルダと一体であり、前記本体筐体から外れることで前記第２開位置に位置することを特徴とする請求項５に記載の画像形成装置。
【請求項７】
前記ホルダは、前記第２基板を前記ホルダに留めるための爪を有することを特徴とする請求項５に記載の画像形成装置。
【請求項８】
前記第１基板は、第１コネクタを有し、
前記第２基板は、前記本体筐体に装着された状態で前記第１コネクタに直接接続される第２コネクタを有することを特徴とする請求項１または請求項２に記載の画像形成装置。
【請求項９】

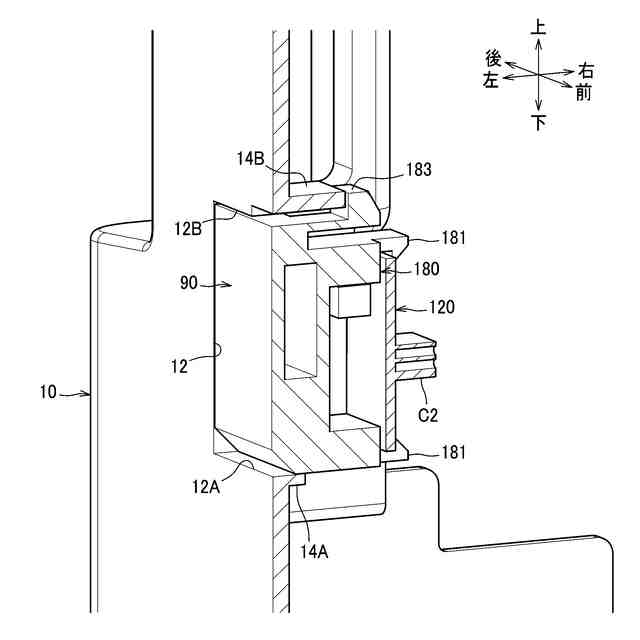

前記第２開口は、第１の縁と、第２の縁とを有し、前記第１の縁と前記第２の縁との間で前記ホルダを保持し、
前記本体筐体は、
前記第１の縁から前記本体筐体内に向けて延びる第１ガイドと、
前記第２の縁から前記本体筐体内に向けて前記第１ガイドよりも長く延びる第２ガイドと、を有することを特徴とする請求項６に記載の画像形成装置。
【請求項１０】
前記第２カバーは、前記第１方向および前記第２方向と直交する回動軸線を中心として、前記第２閉位置と前記第２開位置との間を前記本体筐体に対して回動可能であることを特徴とする請求項１または請求項２に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、画像形成装置として、本体筐体と、本体筐体の前面に形成された開口を開閉する第１カバーと、本体筐体の側面に形成された開口を開閉する第２カバーと、本体筐体内に位置する第１基板と、第１基板に電気的に接続される第２基板とを備えるものが知られている（特許文献１）。この技術では、第２基板は、第２カバーを開いた状態で本体筐体の側面の開口を通して本体筐体に着脱可能である。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－０７０２６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、画像形成装置は、第１カバーが開いている状態で本体筐体の前面の開口を通してプロセスカートリッジなどが交換可能であり、第１カバーが閉じている状態でシートに画像を形成する動作を実行する。
そこで、第１カバーが閉じている状態で第２基板が着脱されるのを抑制できることが望まれる。
【課題を解決するための手段】
【０００５】
画像形成装置は、本体筐体と、第１カバーと、交換ユニットと、第２カバーと、第１基板と、第２基板と、ロック部材と、を備える。
本体筐体には、第１方向に連通する第１開口と、第１方向と交差する第２方向に連通する第２開口とが形成されている。
第１カバーは、第１開口を閉鎖する第１閉位置と、第１開口を開放する第１開位置との間を本体筐体に対して移動可能である。
交換ユニットは、第１カバーが第１開位置に位置する状態で第１開口を通して本体筐体に着脱可能である。
第２カバーは、第２開口を閉鎖する第２閉位置と、第２開口を開放する第２開位置との間を本体筐体に対して移動可能である。
第１基板は、本体筐体内に位置する。
第２基板は、第１基板に電気的に接続される。第２基板は、第２開口を通して本体筐体に着脱可能である。
ロック部材は、第１カバーの移動に連動して、第１カバーが第１開位置に位置するときの位置であって第２カバーを第２閉位置から第２開位置へ移動可能とする非ロック位置と、第１カバーが第１閉位置に位置するときの位置であって第２カバーを第２閉位置にロックするロック位置との間を本体筐体に対して移動可能である。
【０００６】
ロック部材を備えることで、第１カバーが第１閉位置に位置する状態で第２カバーが第２開口を閉塞する第２閉位置から移動するのを抑制できる。これにより、第１カバーが閉じている状態で第２基板が着脱されるのを抑制できる。
【０００７】
ロック部材は、第１カバーと機械的に接続されて第１カバーの移動に連動してもよい。
【０００８】
ロック部材が、第１カバーと機械的に接続されて第１カバーの移動に連動することで、画像形成装置のコストを削減できる。
【０００９】
第２カバーは、ロック部材が係合可能な係合部を有していてもよい。
ロック部材は、ロック位置において係合部に係合して第２カバーを第２閉位置にロックし、非ロック位置において係合部から外れて第２カバーを第２閉位置から第２開位置へ移動可能としてもよい。
【００１０】
係合部は、第２カバーが第２閉位置に位置する状態で第１方向に向けて開口する穴であってもよい。
ロック部材は、本体筐体に対してロック位置と非ロック位置との間を第１方向に移動可能であり、ロック位置において穴に入り込み、非ロック位置において穴の外に位置してもよい。
（【００１１】以降は省略されています）
