特許ウォッチ

公開番号2025141123
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040897
出願日2024-03-15
発明の名称印刷装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41J 2/01 20060101AFI20250919BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】測色器によって画像を精度よく測色できる印刷装置を提供する。
【解決手段】印刷装置11は、画像を測色する測色器50が搭載される印刷装置であって、媒体99に画像を印刷する印刷部13と、測色器を搭載する搭載部17と、搭載部を媒体に接近させたり媒体から離れさせたりするように移動させる移動機構18と、を備え、搭載部は、測色器を収容する収容部材21と、収容部材に取り付けられ、測色器を媒体に接近させるように押し付ける押付部材25と、を有する。
【選択図】図1
特許請求の範囲【請求項１】
画像を測色する測色器が搭載される印刷装置であって、
媒体に前記画像を印刷する印刷部と、
前記測色器を搭載する搭載部と、
前記搭載部を前記媒体に接近させたり前記媒体から離れさせたりするように移動させる移動機構と、を備え、
前記搭載部は、
前記測色器を収容する収容部材と、
前記収容部材に取り付けられ、前記測色器を前記媒体に接近させるように押し付ける押付部材と、を有することを特徴とする印刷装置。
続きを表示（約 690 文字）【請求項２】
前記印刷部は、
液体を吐出するヘッドと、
前記ヘッドを搭載するキャリッジと、を備え、
前記搭載部は、前記キャリッジに取り付けられることを特徴とする請求項１に記載の印刷装置。
【請求項３】
前記搭載部は、前記移動機構を介して前記キャリッジに取り付けられることを特徴とする請求項２に記載の印刷装置。
【請求項４】
前記収容部材は、前記移動機構を介して前記キャリッジに取り付けられることを特徴とする請求項３に記載の印刷装置。
【請求項５】
前記収容部材は、
前記測色器を収容する収容体と、
前記収容体に対して開閉可能なカバーを有し、
前記押付部材は、前記カバーに取り付けられることを特徴とする請求項１に記載の印刷装置。
【請求項６】
前記測色器は、前記媒体に押し付けられる接触部分を有し、
前記接触部分は、前記媒体に接触する接触面を有し、
前記収容部材は、前記接触部分の中心を通過する且つ前記接触面に対して垂直に延びる軸線上に前記押付部材が位置するように、前記測色器を収容することを特徴とする請求項１に記載の印刷装置。
【請求項７】
前記搭載部は、前記測色器を保持する保持部材を有し、
前記保持部材は、
前記収容部材に対して移動するように取り付けられ、
前記媒体に接近したり前記媒体から離れたりするように前記収容部材に対して移動可能であることを特徴とする請求項１から請求項６の何れか一項に記載の印刷装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、測色器を搭載するように構成される搭載部と、搭載部を媒体に接近させたり媒体から離れさせたりするように移動させる移動機構とを備える印刷装置が記載されている。印刷装置は、移動機構が搭載部を媒体に接近させることによって、測色器を媒体に押し付ける。測色器は、媒体に押し付けられた状態で、媒体の画像を測色する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１３９７４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
こうした印刷装置においては、測色器が媒体に強く押し付けられると、測色器の姿勢が傾くおそれがある。この場合、印刷装置は、測色器によって画像を精度よく測色できないおそれがある。
【課題を解決するための手段】
【０００５】
上記課題を解決する印刷装置は、画像を測色する測色器が搭載される印刷装置であって、媒体に前記画像を印刷する印刷部と、前記測色器を搭載する搭載部と、前記搭載部を前記媒体に接近させたり前記媒体から離れさせたりするように移動させる移動機構と、を備え、前記搭載部は、前記測色器を収容する収容部材と、前記収容部材に取り付けられ、前記測色器を前記媒体に接近させるように押し付ける押付部材と、を有する。
【図面の簡単な説明】
【０００６】
図１は、印刷装置の一実施例を示す正面図である。

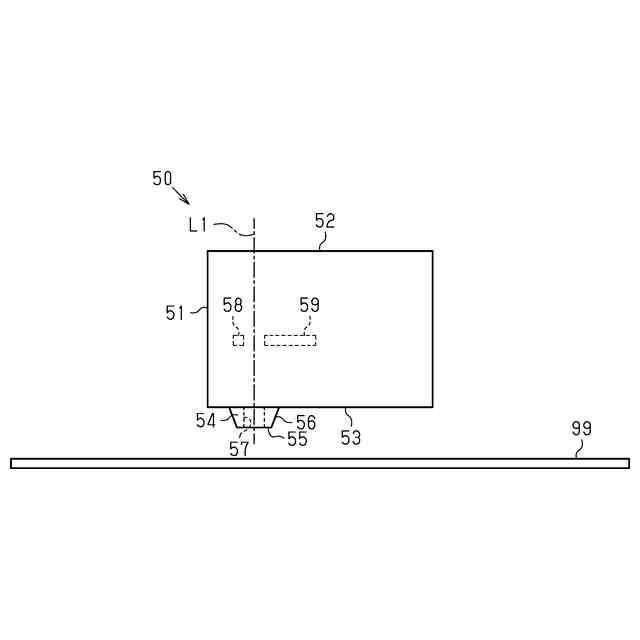

図２は、測色器の一実施例を示す側面図である。

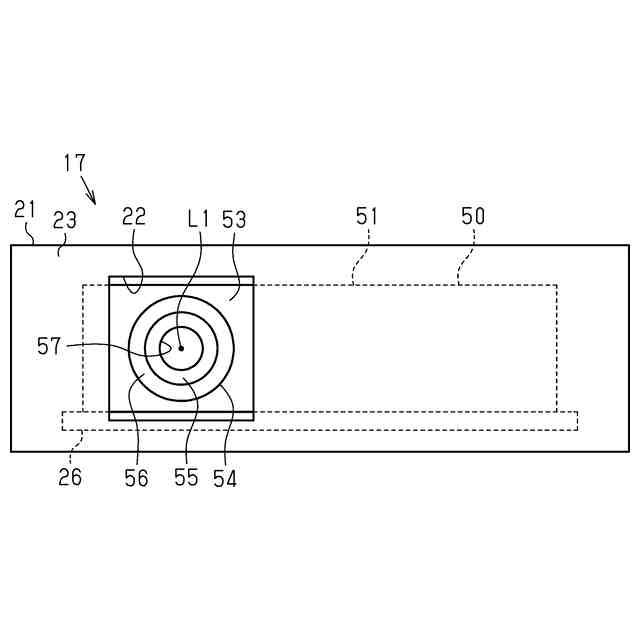

図３は、搭載部の下面図である。
図４は、搭載部の側面図である。

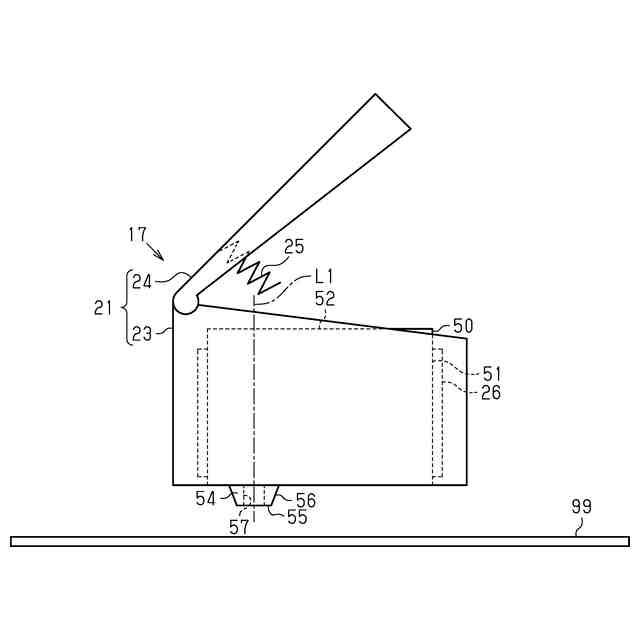

図５は、図４に示す状態からカバーを開いた側面図である。

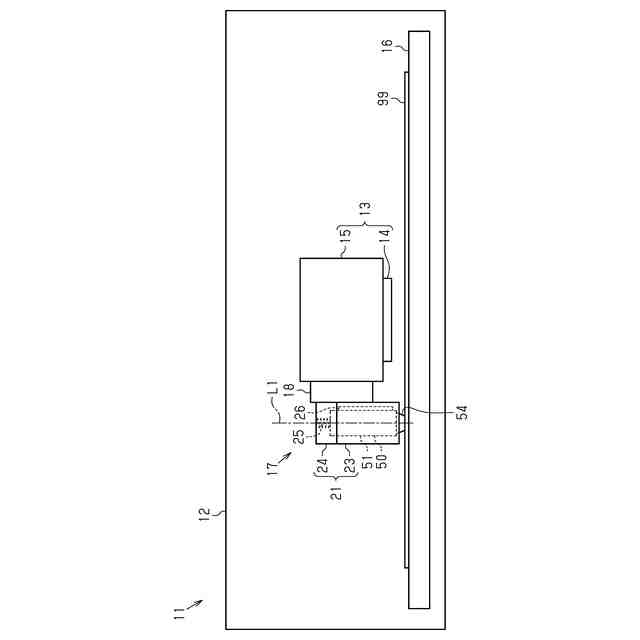

図６は、図１に示す状態から移動機構が搭載部を媒体に接近させた正面図である。

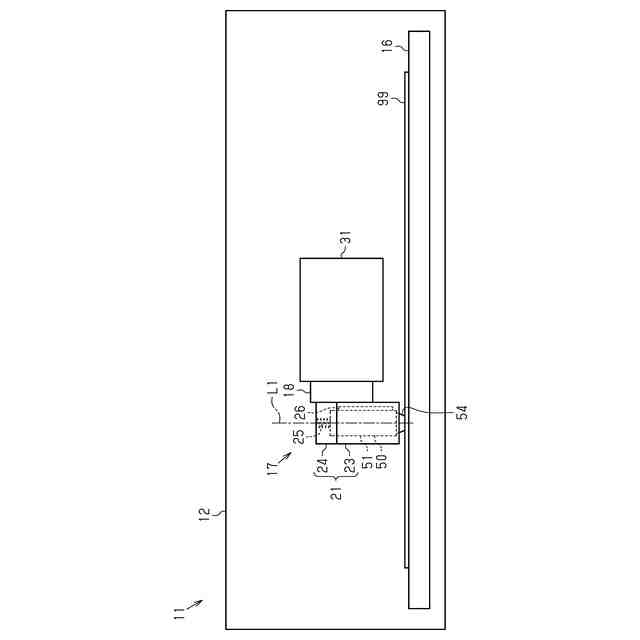

図７は、印刷装置の変更例を示す正面図である。
【発明を実施するための形態】
【０００７】
以下、印刷装置の一実施例について図を参照しながら説明する。印刷装置は、例えば、用紙、フィルム、布帛などの媒体に液体の一例であるインクを吐出することによって、文字、写真などの画像を印刷するインクジェット式のプリンターである。印刷装置は、画像を測色する測色器を搭載可能に構成される。
【０００８】
＜印刷装置＞
図１に示すように、印刷装置１１は、筐体１２を備える。
印刷装置１１は、印刷部１３を備える。印刷部１３は、筐体１２に収容される。印刷部１３は、媒体９９に画像を印刷するように構成される。一例では、印刷部１３は、媒体９９に液体を吐出することによって媒体９９に画像を印刷する。印刷部１３は、例えば、媒体９９に対して走査するシリアルヘッド方式である。印刷部１３は、媒体９９の幅にわたって一斉に液体を吐出可能なラインヘッド方式でもよい。印刷部１３は、インクに限らず、トナーによって画像を印刷するように構成されてもよい。
【０００９】
印刷部１３は、ヘッド１４を有する。ヘッド１４は、液体を吐出するように構成される。印刷部１３は、ヘッド１４が媒体９９に液体を吐出することによって、媒体９９に画像を印刷する。
【００１０】
印刷部１３は、キャリッジ１５を有する。キャリッジ１５は、ヘッド１４を搭載する。キャリッジ１５は、媒体９９に対して走査するように構成される。キャリッジ１５が走査することによって、ヘッド１４は、媒体９９の幅にわたって液体を吐出できる。
（【００１１】以降は省略されています）
