公開番号2025141959
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2025042539
出願日2025-03-17
発明の名称移動式ディスプレイ構造を含む電子装置
出願人シンクウェアコーポレーション,THINKWARE CORPORATION
代理人弁理士法人IPX
主分類G09F 9/00 20060101AFI20250919BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】ディスプレイを含む電子装置の一部が移動可能な構造
【解決手段】一実施形態によれば、電子装置は、カメラと、このカメラと結合され、カメラから離隔された、曲率を有するガイド面(guide surface)を含む第1のハウジングとを含むことができる。前記電子装置は、ガイド面に少なくとも部分的に対向し、曲げられた第1の面と、この第1の面とは反対の第2の面とを含み、縮小位置(retracted position)と拡張位置(extended position)との間で、第1の面を通って前記ガイド面に沿って、第1のハウジングに対してスライド可能に結合された第2のハウジングを含むことができる。前記電子装置は、第2の面の少なくとも一部を形成し、第2のハウジングのスライディングによって、第1のハウジングに対して回転するように構成されたディスプレイを含むことができる。
【選択図】図1c
特許請求の範囲【請求項１】
電子装置１００であって、
カメラ１０１；
前記カメラ１０１と結合され、前記カメラ１０１から離隔された、曲率を有するガイド面（ｇｕｉｄｅｓｕｒｆａｃｅ）１１５を含む第１のハウジング１１０；
前記ガイド面１１５に少なくとも部分的に対向し、曲げられた第１の面１２１と、前記第１の面１２１と反対の第２の面１２２とを含み、縮小位置（ｒｅｔｒａｃｔｅｄｐｏｓｉｔｉｏｎ）と拡張位置（ｅｘｔｅｎｄｅｄｐｏｓｉｔｉｏｎ）との間で、前記第１の面１２１を通って前記ガイド面１１５に沿って、前記第１のハウジング１１０に対してスライド可能に結合された第２のハウジング１２０；及び
前記第２の面１２２の少なくとも一部を形成し、前記第２のハウジング１２０のスライディングによって、前記第１のハウジング１１０に対して回転するように構成されたディスプレイ１０２を含む、電子装置１００。
続きを表示（約 2,000 文字）【請求項２】
前記第２のハウジング１２０は、
前記第１のハウジング１１０に対してスライドされることによって、前記ガイド面１１５と前記第１の面１２１との重なり面積を変化させるように構成された、請求項１に記載の電子装置１００。
【請求項３】
前記第２のハウジング１２０は、
前記第１の面１２１に形成されたガイドホール２１０をさらに含み、
前記第１のハウジング１１０は、
前記ガイド面１１５から前記ガイドホール２１０を貫通して、前記第２のハウジング１２０の内部空間に延びる締結構造２２０をさらに含む、請求項１に記載の電子装置１００。
【請求項４】
前記第２のハウジング１２０は、
前記ガイドホール２１０に対する前記締結構造２２０の位置を案内するためのガイドレール２４０を含み、前記第２のハウジング１２０の前記内部空間に配置されるガイド構造２３０をさらに含む、請求項３に記載の電子装置１００。
【請求項５】
前記ガイドホール２１０は、
前記第１の面１２１に沿って曲げられた第１のガイドホール２１１；及び
前記第１のガイドホール２１１から離隔され、前記第１のガイドホール２１１と平行に延びる第２のガイドホール２１２を含み、
前記締結構造２２０は、
前記ガイド面１１５から前記第１のガイドホール２１１を介して、前記第２のハウジング１２０の前記内部空間に延びる第１の締結部２２１；及び
前記第１の締結部２２１から離隔され、前記ガイド面１１５から前記第２のガイドホール２１２を介して、前記第２のハウジング１２０の前記内部空間に延びる第２の締結部２２２を含む、請求項３に記載の電子装置１００。
【請求項６】
前記第１のハウジング１１０の内部空間に配置され、前記カメラ１０１に接続される第１のプリント回路基板３１０；
前記第２のハウジング１２０の内部空間に配置され、前記ディスプレイ１０２に接続される第２のプリント回路基板３２０；及び
前記第１のプリント回路基板３１０と接続される第１の部分３３１、前記第２のプリント回路基板３２０と接続される第２の部分３３２、及び前記第１の部分３３１と前記第２の部分３３２とを接続する第３の部分３３３を含むフレキシブルプリント回路基板３３０をさらに含み、
前記第３の部分３３３は、
前記第２のハウジング１２０の前記スライディングによって変形可能である、請求項１に記載の電子装置１００。
【請求項７】
前記第１のハウジング１１０は、
前記ガイド面１１５に形成された第１の貫通孔１１５ａをさらに含み、
前記第２のハウジング１２０は、
前記第１の面１２１に形成され、前記第１の貫通孔１１５ａと少なくとも部分的に重なる第２の貫通孔１２１ａをさらに含み、
前記第３の部分３３３は、
前記第１のハウジング１１０の前記内部空間から、前記第１の貫通孔１１５ａ、及び前記第２の貫通孔１２１ａを介して、前記第２のハウジング１２０の前記内部空間に延びる、請求項６に記載の電子装置１００。
【請求項８】
前記第１のハウジング１１０は、
前記カメラ１０１、及び前記第１のプリント回路基板３１０が配置され、外部オブジェクトに前記電子装置１００を取り付けるための第１のフレーム１１１；
前記第１のフレーム１１１と結合され、前記ガイド面１１５を定義する（ｄｅｆｉｎｉｎｇ）第２のフレーム１１２；及び
前記第１のフレーム１１１の内部空間と前記第２のフレーム１１２の内部空間とを接続し、前記第３の部分３３３によって貫通される第３の貫通孔１１３をさらに含む、請求項７に記載の電子装置１００。
【請求項９】
前記第２のハウジング１２０は、
前記第２のハウジング１２０の一端（ｅｎｄ）から突出した突出部１２５をさらに含み、
前記第１のハウジング１１０は、
前記縮小位置内で、前記突出部１２５が挿入される締結孔１１２ａ；及び
前記締結孔１１２ａから延び、前記突出部１２５と噛み合うように構成されたストッパ構造１１２ｂをさらに含む、請求項１に記載の電子装置１００。
【請求項１０】
前記第２のハウジング１２０は、
前記第１の面１２１から前記ガイド面１１５に向かって突出した突出構造４１０をさらに含み、
前記第１のハウジング１１０は、
前記ガイド面１１５から前記第１のハウジング１１０の内部空間に向かって凹んだ、前記突出構造４１０を受け入れるための少なくとも１つのガイド溝４２０をさらに含む、請求項１に記載の電子装置１００。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、移動式ディスプレイ構造を含む電子装置に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
電子装置は、ユーザの要求（ｄｅｍａｎｄ）に応じて、電子装置周辺の様々な環境に関する視覚情報を提供するためのディスプレイを含むことができる。電子装置は、ディスプレイの周辺環境に関する視覚情報を提供する機能を支援するために、ディスプレイの位置を容易に調整するための構造が必要とされる場合がある。
【０００３】
前述の情報は、本開示の理解を助けることを目的とする背景技術（ｒｅｌａｔｅｄａｒｔ）として提供することができる。前述のいずれも、本開示に関連する先行技術（ｐｒｉｏｒａｒｔ）として適用可能であるかどうかについては、いかなる主張も決定も行われない。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
電子装置は、電子装置の周辺環境に関連する情報を取得することに基づいて、前記周辺環境に関連する視覚情報を前記電子装置のディスプレイを介して提供するように構成されてもよい。前記電子装置は、この電子装置が据え置かれるオブジェクトに応じて、前記電子装置の周辺環境に関連する視覚情報を、前記ディスプレイを介して提供するための視野角を調整することは、容易ではない可能性がある。例えば、電子装置は、車両（ｖｅｈｉｃｌｅ）の外部環境に関する情報を取得するように構成されたブラックボックス（ｄａｓｈｃａｍ）であり得る。車両のフロントガラス（ｗｉｎｄｓｈｉｅｌｄ）に密着された電子装置は、前記ディスプレイの様々な視野角を提供するために、前記ディスプレイを含む電子装置の一部（例えば、構造及び／又はハウジング）が移動可能な構造を必要とすることがある。
【０００５】
本明細書で達成しようとする技術的課題は、前記の技術的課題に限定されず、記載されていない他の技術的課題は、以下の記載から本開示が属する技術分野における通常の知識を有する者に明確に理解されるだろう。
【課題を解決するための手段】
【０００６】
電子装置が開示されている。一実施形態によれば、電子装置は、カメラ、及びこのカメラと結合され、前記カメラから離隔された、曲率を有するガイド面（ｇｕｉｄｅｓｕｒｆａｃｅ）を含む第１のハウジングを含むことができる。前記電子装置は、前記ガイド面に少なくとも部分的に対向し、曲げられた第１の面と、前記第１の面とは反対の第２の面とを含み、縮小位置（ｒｅｔｒａｃｔｅｄｐｏｓｉｔｉｏｎ）と拡張位置（ｅｘｔｅｎｄｅｄｐｏｓｉｔｉｏｎ）との間で、前記第１の面を通って前記ガイド面に沿って、前記第１のハウジングに対してスライド可能に結合された第２のハウジングを含むことができる。前記電子装置は、前記第２の面の少なくとも一部を形成し、前記第２のハウジングのスライディングによって、前記第１のハウジングに対して回転するように構成されたディスプレイを含むことができる。
【０００７】
電子装置が開示されている。一実施形態によれば、電子装置は、カメラ、及びこのカメラと結合され、前記カメラから離隔された、曲率を有するガイド面を含む第１のハウジングを含むことができる。前記電子装置は、前記ガイド面に少なくとも部分的に対向し、前記ガイド面の形状に対応する形状を有する第１の面と、前記第１の面とは反対であり、平坦な形状を有する第２の面とを含み、縮小位置と拡張位置との間で、前記第１の面を通って前記ガイド面に沿って、前記第１のハウジングに対してスライド可能に結合された第２のハウジングを含むことができる。前記電子装置は、前記第２の面の少なくとも一部を形成するディスプレイを含むことができる。前記第２のハウジングは、前記第１のハウジングに対してスライドすることによって、前記ガイド面と前記第１の面との重なり面積を変えるように構成されてもよい。
【発明の効果】
【０００８】
一実施形態による電子装置は、ディスプレイを含む第２のハウジングが第１のハウジングに対して、縮小位置と拡張位置との間で、スライド可能であるように、前記第１のハウジングに結合される構造を含むことによって、前記ディスプレイに様々な視野角を提供することができる。
【０００９】
本開示で得られる効果は、前記で言及した効果に限定されず、言及しない他の効果は、以下の記載から本開示が属する技術分野における通常の知識を有する者に明確に理解され得るだろう。
【図面の簡単な説明】
【００１０】

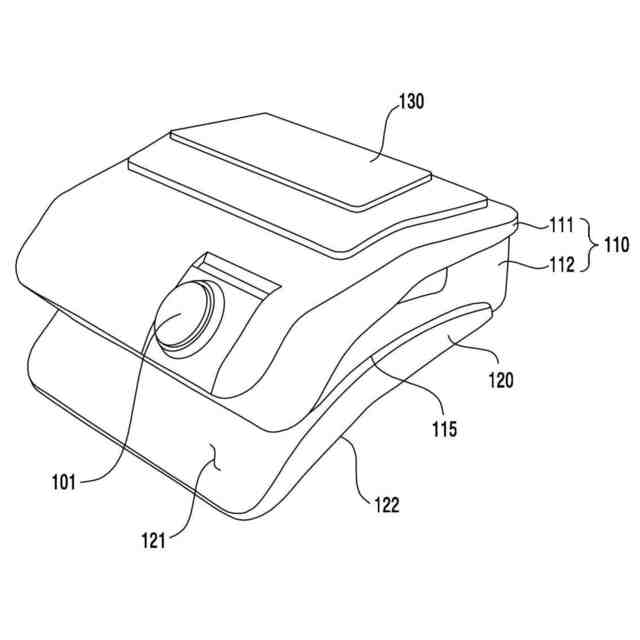

例示的な電子装置の斜視図（ｐｅｒｓｐｅｃｔｉｖｅｖｉｅｗ）である。

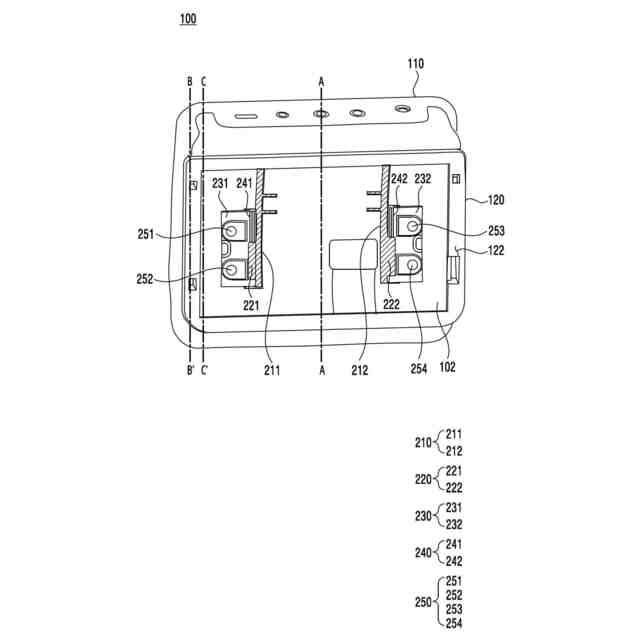

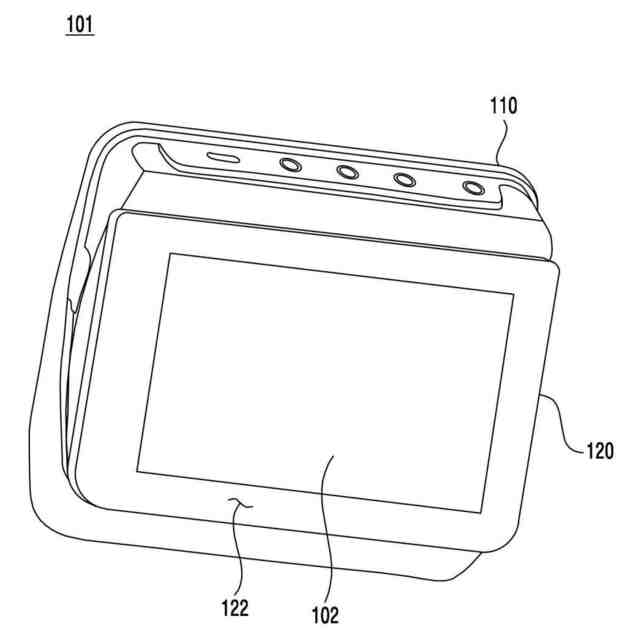

第１の状態内の例示的な電子装置の背面を示す。

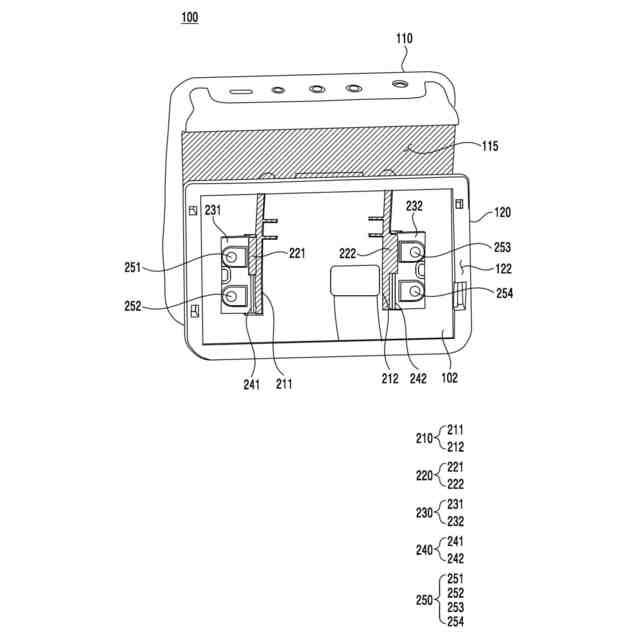

第２の状態内の例示的な電子装置の背面を示す。
第１の状態内の例示的な電子装置の一部を示す。

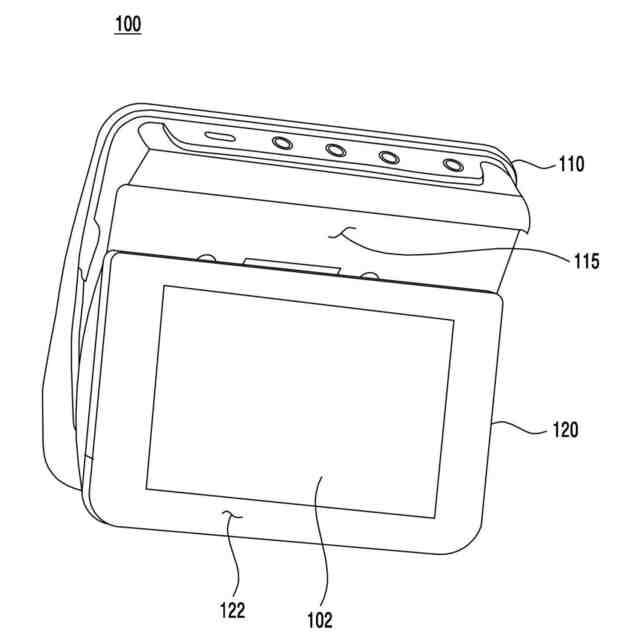

第２の状態内の例示的な電子装置の一部を示す。
図２ａの線Ａ－Ａ'に沿って切断された第１の状態内の例示的な電子装置の断面図（ｃｒｏｓｓ－ｓｅｃｔｉｏｎａｌｖｉｅｗ）である。
第２の状態内の例示的な電子装置の断面図である。

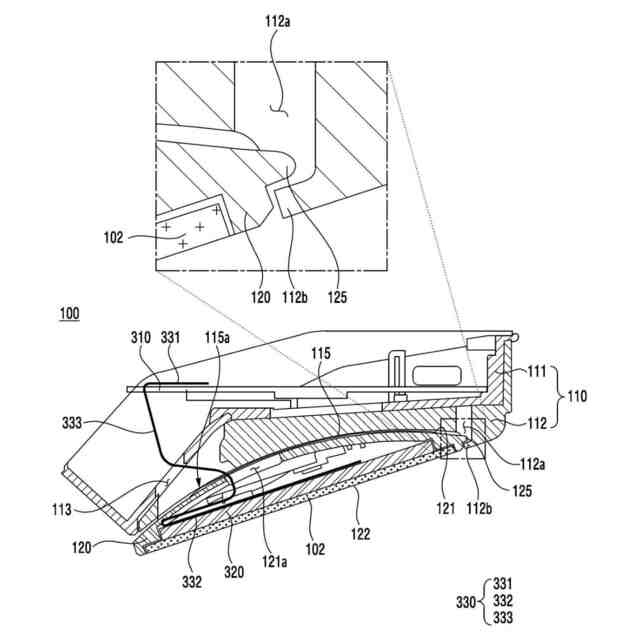

図２ａの線Ｂ－Ｂ'に沿って切断された第１の状態内の例示的な電子装置の断面図である。

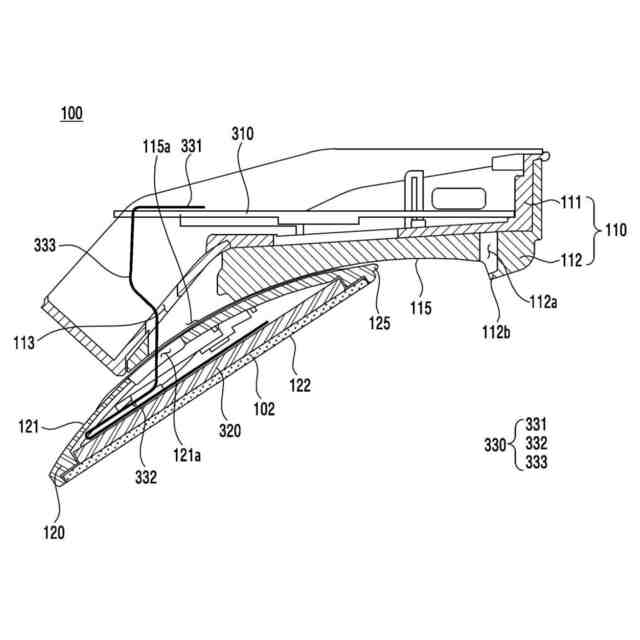

第２の状態内の例示的な電子装置の断面図である。

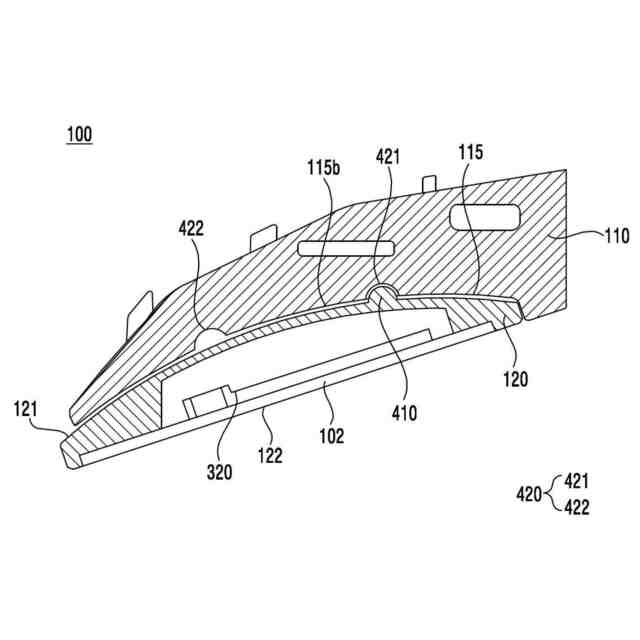

図２ａの線Ｃ－Ｃ'に沿って切断された第１の状態内の例示的な電子装置の断面図である。

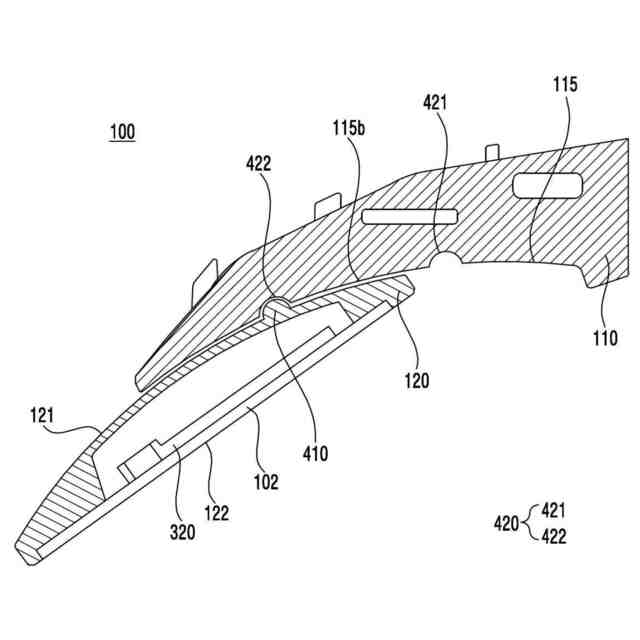

第２の状態内の例示的な電子装置の断面図である。
様々な車両（ｖｅｈｉｃｌｅｓ）に取り付けられた例示的な電子装置を示す。
様々な車両に取り付けられた例示的な電子装置を示す。
【発明を実施するための形態】
（【００１１】以降は省略されています）
