公開番号2025156507
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2025129945,2024131184
出願日2025-08-04,2019-06-19
発明の名称表示パネル
出願人株式会社半導体エネルギー研究所
代理人
主分類G09F 9/30 20060101AFI20251002BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】利便性、有用性または信頼性に優れた新規な表示パネルを提供する。
【解決手段】表示領域を有する表示パネルであって、第1の画素、第2の画素、第3の画
素およびフィルターを備え、第1の画素は第1の波長に極大を有するスペクトルの光を射
出し、第2の画素は第2の波長に極大を有するスペクトルの光を射出し、第3の画素は第
3の波長に極大を有するスペクトルの光を射出する。また、フィルターは第1の画素と重
なる領域、第2の画素と重なる領域および第3の画素と重なる領域を備え、フィルターは
第4の波長および第5の波長に極小を有する透過率スペクトルを備え、第2の波長は第1
の波長より長く、第3の波長は第2の波長より長く、第4の波長は第1の波長および第2
の波長の間にあり、第5の波長は第2の波長および第3の波長の間にある。

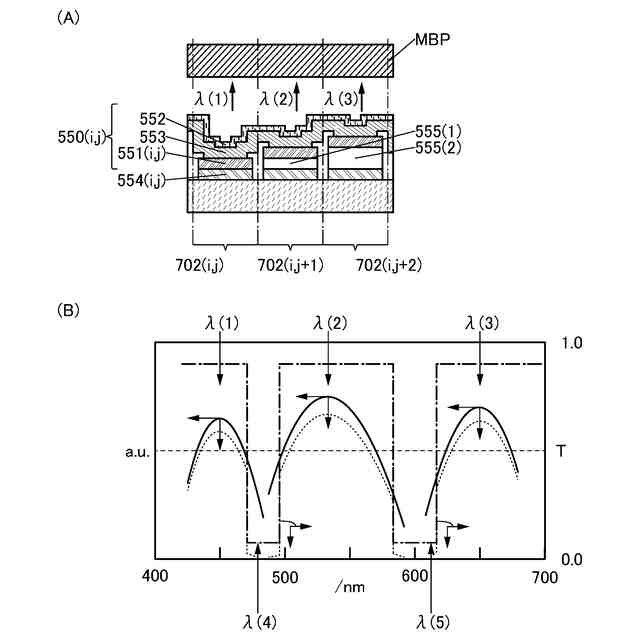

【選択図】図2
特許請求の範囲【請求項１】

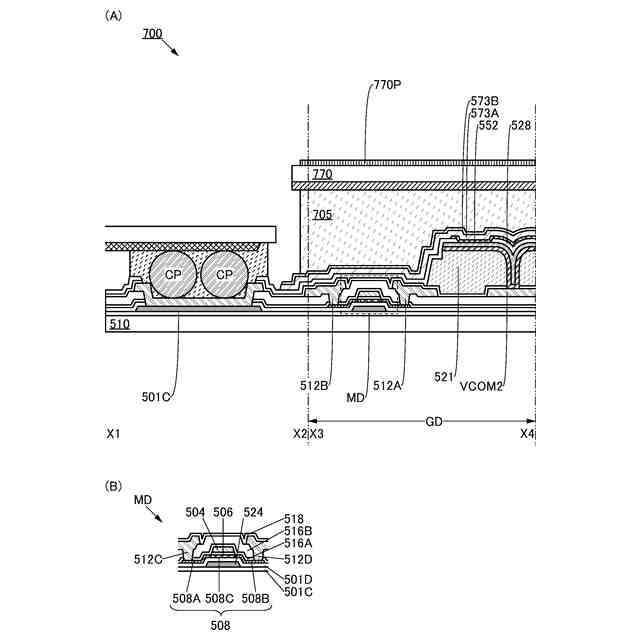

第１の基材と、第２の基材と、前記第１の基材と前記第２の基材との間の封止材と、を有する表示パネルであって、
前記表示パネルは第１乃至第３の画素を有し、
前記第１の画素は、第１の反射膜、第１の発光素子、第１のトランジスタ及び第２のトランジスタを有し、
前記第２の画素は、第２の反射膜、第１の調整層、第２の発光素子、第３のトランジスタ及び第４のトランジスタを有し、
前記第３の画素は、第３の反射膜、第２の調整層、第３の発光素子、第５のトランジスタ及び第６のトランジスタを有し、
前記第１の発光素子から射出された光は、フィルターを透過して第１の波長に極大を有するスペクトルの光として射出され、
前記第２の発光素子から射出された光は、前記フィルターを透過して第２の波長に極大を有するスペクトルの光として射出され、
前記第３の発光素子から射出された光は、前記フィルターを透過して第３の波長に極大を有するスペクトルの光として射出され、
前記フィルターは、前記第１の画素と重なる領域、前記第２の画素と重なる領域および前記第３の画素と重なる領域を備え、
前記フィルターは、第４の波長および第５の波長に極小を有する透過率スペクトルを備え、
前記第２の波長は、前記第１の波長より長く、
前記第３の波長は、前記第２の波長より長く、
前記第４の波長は、前記第１の波長および前記第２の波長の間にあり、
前記第５の波長は、前記第２の波長および前記第３の波長の間にあり、
前記フィルターは、前記第４の波長を含む幅２０ｎｍの波長帯において、０．５以下の透過率を備え、
前記フィルターは、前記第５の波長を含む幅３０ｎｍの波長帯において、０．５以下の透過率を備え、
前記フィルターは、前記第１の波長、前記第２の波長および前記第３の波長において、０．８５以上の透過率を備え、
前記第１の基材上に、前記第１のトランジスタ、前記第３のトランジスタ、前記第５のトランジスタ、第１の導電膜、第２の導電膜及び第３の導電膜を有し、
前記第１のトランジスタ上、前記第３のトランジスタ上、前記第５のトランジスタ上、前記第１の導電膜上、前記第２の導電膜上及び前記第３の導電膜上に、絶縁膜を有し、
前記絶縁膜上に、前記第２のトランジスタの半導体膜、前記第４のトランジスタの半導体膜及び前記第６のトランジスタの半導体膜が設けられ、
前記第１のトランジスタのソース電極またはドレイン電極の一方は、前記第２のトランジスタのゲート電極として機能し、
前記第２のトランジスタのソース電極またはドレイン電極の一方は、前記第１の発光素子の一方の電極と電気的に接続され、
前記第２のトランジスタのソース電極またはドレイン電極の他方は、前記第１の導電膜と電気的に接続され、
前記第３のトランジスタのソース電極またはドレイン電極の一方は、前記第４のトランジスタのゲート電極として機能し、
前記第４のトランジスタのソース電極またはドレイン電極の一方は、前記第２の発光素子の一方の電極と電気的に接続され、
前記第４のトランジスタのソース電極またはドレイン電極の他方は、前記第２の導電膜と電気的に接続され、
前記第５のトランジスタのソース電極またはドレイン電極の一方は、前記第６のトランジスタのゲート電極として機能し、
前記第６のトランジスタのソース電極またはドレイン電極の一方は、前記第３の発光素子の一方の電極と電気的に接続され、
前記第６のトランジスタのソース電極またはドレイン電極の他方は、前記第３の導電膜と電気的に接続され、
前記第１の発光素子の一方の電極は、前記第１の反射膜上に接して設けられ、
前記第１の調整層は、前記第２の発光素子の一方の電極と前記第２の反射膜との間に設けられ、
前記第２の調整層は、前記第３の発光素子の一方の電極と前記第３の反射膜との間に設けられ、
前記第２の調整層の光学距離は、前記第１の調整層の光学距離より長く、
前記第１の画素、前記第２の画素及び前記第３の画素のそれぞれに対応する複数のカラーフィルターを有さない、表示パネル。

発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、表示パネル、表示装置、入出力装置、情報処理装置または半導体装置
に関する。
続きを表示（約 1,300 文字）【０００２】
なお、本発明の一態様は、上記の技術分野に限定されない。本明細書等で開示する発明の
一態様の技術分野は、物、方法、または、製造方法に関するものである。または、本発明
の一態様は、プロセス、マシン、マニュファクチャ、または、組成物（コンポジション・
オブ・マター）に関するものである。そのため、より具体的に本明細書で開示する本発明
の一態様の技術分野としては、半導体装置、表示装置、発光装置、蓄電装置、記憶装置、
それらの駆動方法、または、それらの製造方法、を一例として挙げることができる。
【背景技術】
【０００３】
吸収層と、吸収層が重なる導電膜と、導電膜と電気的に接続される発光モジュールと、を
有し、導電膜は可視光を反射し、発光モジュールは、可視光領域の一の波長に極大を備え
るスペクトルの光を吸収層に向けて射出し、吸収層は、一の波長より短い波長を有する光
の一部および一の波長より長い波長を有する光の一部を一の波長を有する光より吸収する
、発光装置が知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－２３９０３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の一態様は、利便性、有用性または信頼性に優れた新規な表示パネルを提供するこ
とを課題の一とする。または、利便性、有用性または信頼性に優れた新規な表示装置を提
供することを課題の一とする。または、利便性、有用性または信頼性に優れた新規な入出
力装置を提供することを課題の一とする。または、利便性、有用性または信頼性に優れた
新規な情報処理装置を提供することを課題の一とする。または、新規な表示パネル、新規
な表示装置、新規な入出力装置、新規な情報処理装置または新規な半導体装置を提供する
ことを課題の一とする。
【０００６】
なお、これらの課題の記載は、他の課題の存在を妨げるものではない。なお、本発明の一
態様は、これらの課題の全てを解決する必要はないものとする。なお、これら以外の課題
は、明細書、図面、請求項などの記載から、自ずと明らかとなるものであり、明細書、図
面、請求項などの記載から、これら以外の課題を抽出することが可能である。
【課題を解決するための手段】
【０００７】
（１）本発明の一態様は、表示領域を有する表示パネルである。
【０００８】
表示領域は、第１の画素、第２の画素、第３の画素およびフィルターを備える。
【０００９】
第１の画素は、第１の波長λ（１）に極大を有するスペクトルの光を射出する。
【００１０】
第２の画素は、第２の波長λ（２）に極大を有するスペクトルの光を射出する。
（【００１１】以降は省略されています）
