発明の名称表示装置
出願人三星ディスプレイ株式會社,Samsung Display Co.,Ltd.
代理人個人
主分類G09F 9/30 20060101AFI20251007BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】外部光によって表示領域に表示される映像の視認性が低下することを防止または低減することができる表示装置を提供する。
【解決手段】一実施形態による表示装置は、映像を表示する表示領域に配置される複数の発光部、および前記表示領域の周辺の非表示領域に配置される無機領域を含む表示パネルを備える。前記複数の発光部それぞれは順次積層された画素電極、発光層、および共通電極を含む。前記表示パネルは第1側、前記第1側の反対側である第2側、および前記第1側と前記第2側を連結する第3側を含む。前記表示パネルの第1側の非表示領域において、前記共通電極は前記無機領域と重なり、前記表示パネルの第3側の非表示領域において、前記共通電極は前記無機領域と離隔して配置される。
【選択図】図8
特許請求の範囲【請求項１】
映像を表示する表示領域に配置される複数の発光部、および前記表示領域の周辺の非表示領域に配置される無機領域を含む表示パネルを備え、
前記複数の発光部それぞれは順次積層された画素電極、発光層、および共通電極を含み、
前記表示パネルは第１側、前記第１側の反対側である第２側、および前記第１側と前記第２側を連結する第３側を含み、
前記表示パネルの第１側の非表示領域において、前記共通電極は前記無機領域と重なり、
前記表示パネルの第３側の非表示領域において、前記共通電極は前記無機領域と離隔して配置される、表示装置。
続きを表示（約 1,200 文字）【請求項２】
前記表示パネル上に配置され、遮光層を含むカバー基板をさらに備え、
前記表示パネルの第１側の非表示領域において、前記遮光層は前記無機領域と重なり、
前記表示パネルの第３側の非表示領域において、前記遮光層は前記無機領域と重ならない請求項１に記載の表示装置。
【請求項３】
前記表示パネルの第１側の非表示領域において、前記共通電極は前記遮光層と重なり、
前記表示パネルの第３側の非表示領域において、前記共通電極は前記遮光層と重ならない、請求項２に記載の表示装置。
【請求項４】
前記表示パネルは前記第１側および前記第３側と接する第１コーナーをさらに含み、
前記表示パネルの第１コーナーの非表示領域において前記共通電極の縁と前記無機領域は互いに交差する、請求項１に記載の表示装置。
【請求項５】
前記表示パネルは前記第１側および前記第３側と接する第１コーナーをさらに含み、
前記表示パネルの第１コーナーの非表示領域において前記共通電極の縁は前記遮光層の縁と互いに交差する、請求項２に記載の表示装置。
【請求項６】
前記表示パネルは前記第１側および前記第３側と接する第１コーナーをさらに含み、
前記表示パネルの第１コーナーの非表示領域において前記遮光層の縁は前記無機領域の縁と互いに交差する、請求項２に記載の表示装置。
【請求項７】
前記表示パネルは、
第１方向に延びる第１スキャン線；
前記第１方向に延びる第２スキャン線；
前記表示パネルの第１側の非表示領域に配置され、前記第１スキャン線に第１スキャン信号を出力する第１スキャン駆動回路；および
前記表示パネルの第１側の非表示領域に配置され、前記第２スキャン線に第２スキャン信号を出力する第２スキャン駆動回路をさらに含み、
前記表示パネルの第１側の非表示領域において、前記無機領域は前記第１スキャン駆動回路と前記第２スキャン駆動回路の間に配置される、請求項２に記載の表示装置。
【請求項８】
前記表示パネルの第１側の非表示領域において、前記共通電極は前記第１スキャン駆動回路および前記第２スキャン駆動回路と重なる、請求項７に記載の表示装置。
【請求項９】
前記表示パネルの第１側の非表示領域において、前記遮光層は前記第１スキャン駆動回路および前記第２スキャン駆動回路と重なる、請求項７に記載の表示装置。
【請求項１０】
前記表示パネルの第１側の非表示領域において、前記遮光層は前記第２スキャン駆動回路と重なり、前記第１スキャン駆動回路と重ならない、請求項７に記載の表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は表示装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
情報化社会の発展に伴い、映像を表示するための表示装置に対する要求はますます多様化している。表示装置は、液晶表示装置（ＬｉｑｕｉｄＣｒｙｓｔａｌＤｉｓｐｌａｙ）、電界放出表示装置（ＦｉｅｌｄＥｍｉｓｓｉｏｎＤｉｓｐｌａｙ）、発光表示装置（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｓｐｌａｙ）などのような平板表示装置であり得る。発光表示装置は、有機発光素子を含む有機発光表示装置、無機半導体のような無機発光素子を含む無機発光表示装置、および超小型発光素子を含む超小型発光表示装置を含むことができる。
【０００３】
最近の表示装置は、映像を表示する画素が配置される表示領域の面積は増加しており、表示領域を除く非表示領域に該当するベゼル領域（ｂｅｚｅｌａｒｅａ）またはデッドスペース領域（ｄｅａｄｓｐａｃｅａｒｅａ）の面積は減少している。それに伴い、非表示領域に配置される一部の構造物がカバー基板の遮光層によって覆われずに露出し得る。この場合、外部光が非表示領域に配置される一部の構造物により乱反射される場合があり、これにより表示領域に表示される映像の視認性が低下し得る。
【先行技術文献】
【特許文献】
【０００４】
韓国公開特許10-2023-0000487
韓国公開特許10-2019-0093228
韓国公開特許10-2021-0025145
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明が解決しようとする課題は、外部光によって表示領域に表示される映像の視認性が低下することを防止または低減することができる表示装置を提供することにある。
【０００６】
本発明の課題は以上で言及した技術的課題に制限されず、言及されていないまた他の技術的課題は以下の記載から当業者に明確に理解されるものである。
【課題を解決するための手段】
【０００７】

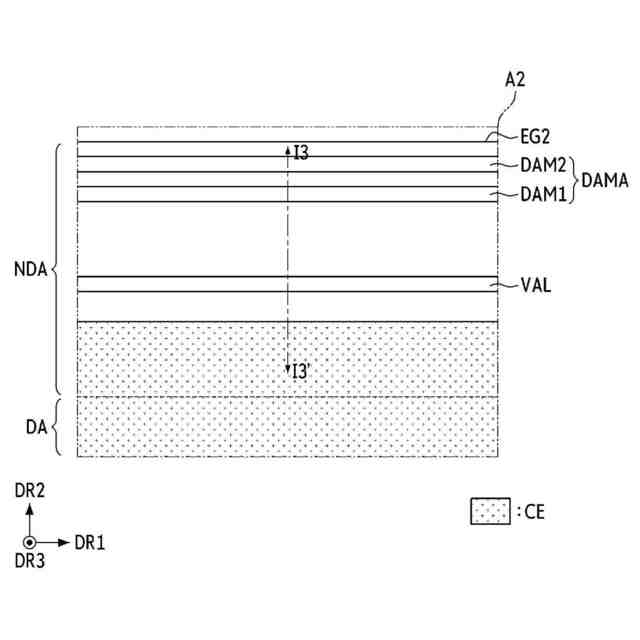

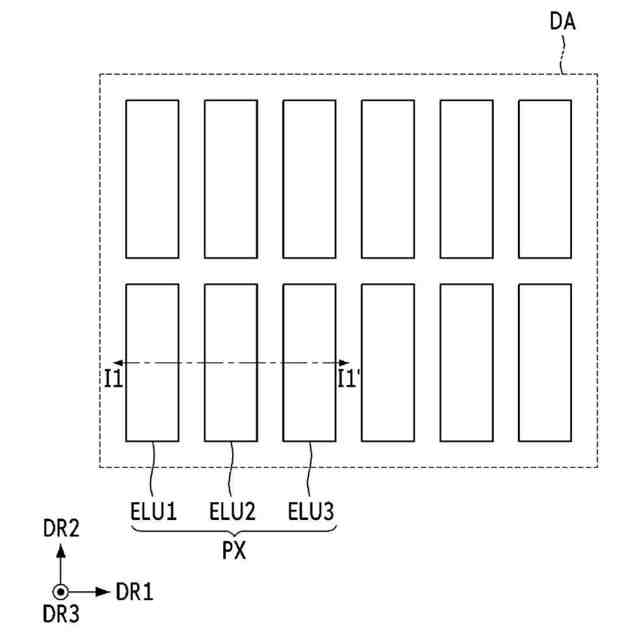

前記課題を解決するための一実施形態による表示装置は、映像を表示する表示領域に配置される複数の発光部、および前記表示領域の周辺の非表示領域に配置される無機領域を含む表示パネルを備える。前記複数の発光部それぞれは順次積層された画素電極、発光層、および共通電極を含む。前記表示パネルは第１側、前記第１側の反対側である第２側、および前記第１側と前記第２側を連結する第３側を含む。前記表示パネルの第１側の非表示領域において、前記共通電極は前記無機領域と重なり、前記表示パネルの第３側の非表示領域において、前記共通電極は前記無機領域と離隔して配置される。
【０００８】
前記表示パネル上に配置され、遮光層を含むカバー基板をさらに備え得る。前記表示パネルの第１側の非表示領域において、前記遮光層は前記無機領域と重なり、前記表示パネルの第３側の非表示領域において、前記遮光層は前記無機領域と重ならなくてもよい。
【０００９】
前記表示パネルの第１側の非表示領域において、前記共通電極は前記遮光層と重なり、前記表示パネルの第３側の非表示領域において、前記共通電極は前記遮光層と重ならなくてもよい。
【００１０】
前記表示パネルは前記第１側および前記第３側と接する第１コーナーをさらに含み、前記表示パネルの第１コーナーの非表示領域において前記共通電極の縁と前記無機領域は互いに交差し得る。
（【００１１】以降は省略されています）
