公開番号2025107727
公報種別公開特許公報(A)
公開日2025-07-22
出願番号2024001097
出願日2024-01-09
発明の名称表示制御方法、表示装置、及び表示制御プログラム
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G09G 5/00 20060101AFI20250714BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】ユーザーがプロジェクターの利用方法に関する技術を習得する。
【解決手段】第1プロジェクターPJ1が、投射面PSに、第1コンテンツC1に対応する第1投射画像PM1を投射している状態を撮像した第1画像P1と、第2プロジェクターPJ2が投射可能な投射画像PMに対応する複数のコンテンツCN(N=1～M)の各々を示す複数のサムネイル画像PTN(N=1～M)である第2画像P2と、をプロジェクター1に表示させること、を含む、表示制御方法。
【選択図】図8
特許請求の範囲【請求項１】
第１プロジェクターが、投射面に、第１コンテンツに対応する第１投射画像を投射している状態を示す第１画像と、
第２プロジェクターが投射可能な投射画像に対応する複数のコンテンツの各々を示す複数のサムネイル画像である第２画像と、
を表示装置に表示させること、
を含む、表示制御方法。
続きを表示（約 1,200 文字）【請求項２】
前記第１画像は、前記投射面に投射された前記第１投射画像と、前記第１プロジェクターを示す画像とを含む動画像であって、
前記第１画像を、前記第２画像の背面に背景画像として、前記表示装置に表示させる、
請求項１に記載の表示制御方法。
【請求項３】
前記複数のサムネイル画像は、前記第１コンテンツを示す第１サムネイル画像を含む、
請求項２に記載の表示制御方法。
【請求項４】
前記複数のサムネイル画像の中から１つのサムネイル画像を選択する操作を受け付けることと、
前記第１コンテンツと異なる第２コンテンツに対応するサムネイル画像が選択されたときに、前記表示装置に、前記第１プロジェクターが、前記投射面に、前記第２コンテンツに対応する第２投射画像を投射している状態を示す画像を表示させること、
を含む、請求項１から請求項３のいずれか１項に記載の表示制御方法。
【請求項５】
オブジェクトを、前記表示装置に表示させることと、
前記オブジェクトに対するユーザーからの操作を受け付けた場合に、前記第１画像に対して視認性を低下させる処理を施した画像を、前記表示装置に表示させることと、
前記複数のサムネイル画像の中から１つのサムネイル画像を選択する操作を受け付けることと、
を含む、請求項１から請求項３のいずれか１項に記載の表示制御方法。
【請求項６】
前記視認性を低下させる処理は、ボカシ処理、モザイク処理、及び輝度低下処理の少なくとも１つを含む、
請求項５に記載の表示制御方法。
【請求項７】
前記第１画像は、前記投射面に投射された前記第１投射画像と前記第１プロジェクターを示す画像とを含む動画像を配信するサーバー装置のＵＲＬを示す２次元バーコードであり、
前記表示装置とは異なる第２表示装置に、前記ＵＲＬに基づき、前記サーバー装置から取得した前記動画像を表示させること、
を含む、請求項１に記載の表示制御方法。
【請求項８】
第１プロジェクターが、投射面に、第１コンテンツに対応する第１投射画像を投射している状態を示す第１画像と、
第２プロジェクターが投射可能な投射画像に対応する複数のコンテンツの各々を示す複数のサムネイル画像である第２画像と、
を表示する、表示装置。
【請求項９】
表示装置を制御するコンピューターに、
第１プロジェクターが、投射面に、第１コンテンツに対応する第１投射画像を投射している状態を示す第１画像と、
第２プロジェクターが投射可能な投射画像に対応する複数のコンテンツの各々を示す複数のサムネイル画像である第２画像と、
を前記表示装置によって表示することを実行させる、表示制御プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表示制御方法、表示装置、及び表示制御プログラムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
例えば、特許文献１には、サーバが提供するコンテンツリストに関する情報に基づいて、コンテンツリストに含まれる動画のハイライト映像を再生して動画のプレビューを提供する電子機器が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－８５７５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載された技術では、単なる動画像のプレビューを表示するに過ぎないため、ユーザーがプロジェクターを用いたコンテンツの活用方法を把握することが困難であり、想像することが困難であった。
【課題を解決するための手段】
【０００５】
本開示の一態様は、第１プロジェクターが、投射面に、第１コンテンツに対応する第１投射画像を投射している状態を示す第１画像と、第２プロジェクターが投射可能な投射画像に対応する複数のコンテンツの各々を示す複数のサムネイル画像である第２画像と、を表示装置に表示させること、を含む、表示制御方法である。
【０００６】
本開示の他の一態様は、第１プロジェクターが、投射面に、第１コンテンツに対応する第１投射画像を投射している状態を示す第１画像と、第２プロジェクターが投射可能な投射画像に対応する複数のコンテンツの各々を示す複数のサムネイル画像である第２画像と、を表示する、表示装置である。
【０００７】
本開示の更に別の一態様は、表示装置を制御するコンピューターに、第１プロジェクターが、投射面に、第１コンテンツに対応する第１投射画像を投射している状態を示す第１画像と、第２プロジェクターが投射可能な投射画像に対応する複数のコンテンツの各々を示す複数のサムネイル画像である第２画像と、を前記表示装置によって表示することを実行させる、表示制御プログラムである。
【図面の簡単な説明】
【０００８】

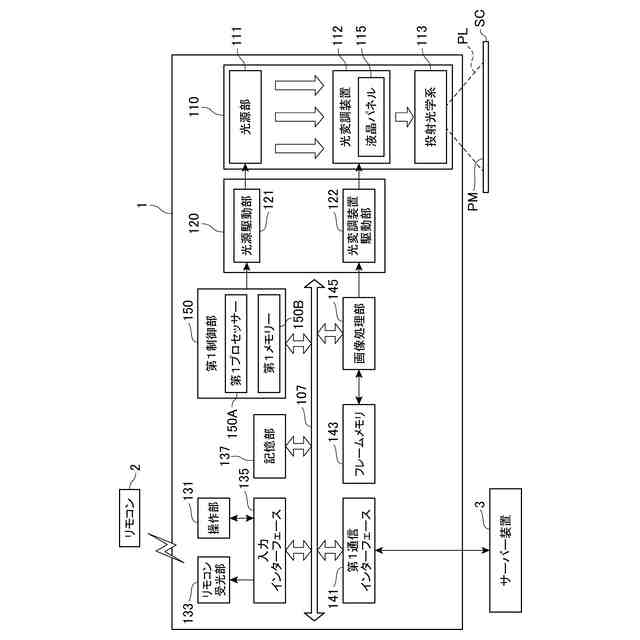

本実施形態に係るプロジェクターの構成の一例を示す図。

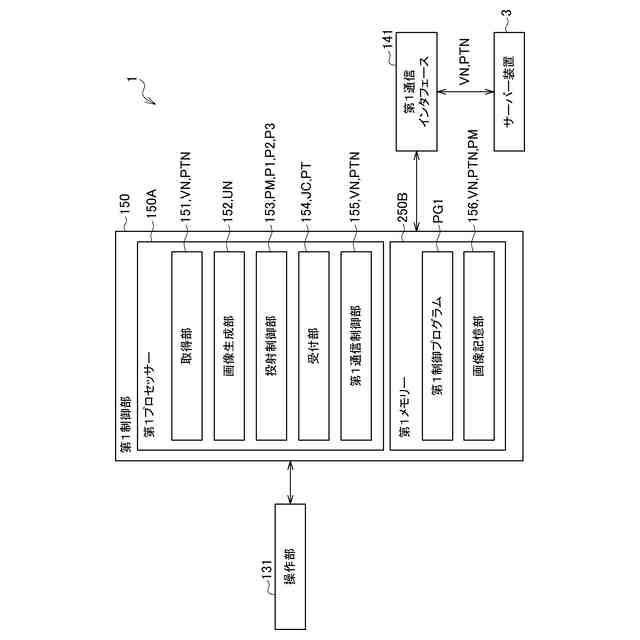

プロジェクターの第１制御部の構成の一例を示す図。

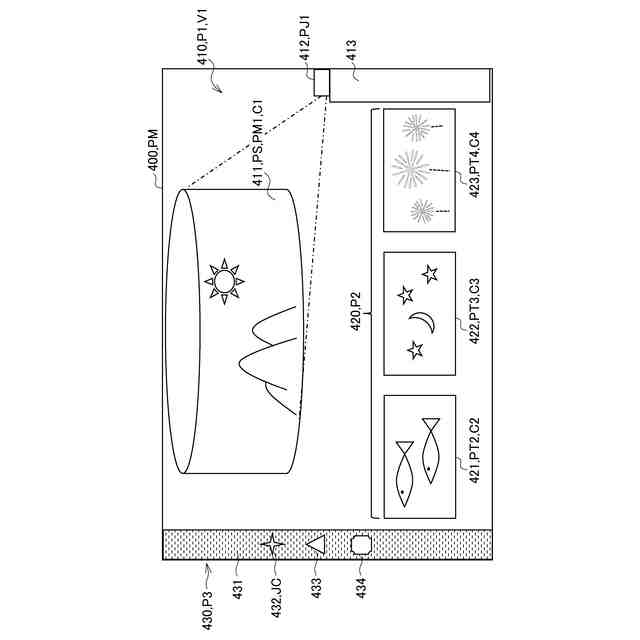

第１画像、第２画像、及び第３画像を含む第１投射画像を示す図。

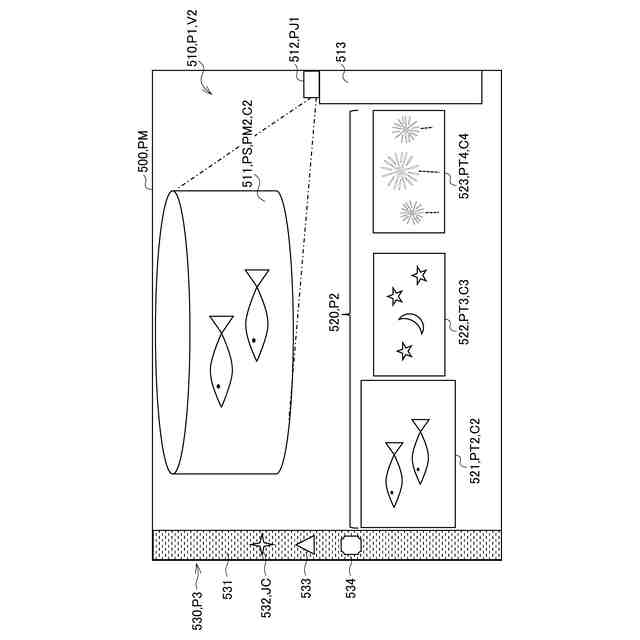

第１画像、第２画像、及び第３画像を含む第２投射画像を示す図。

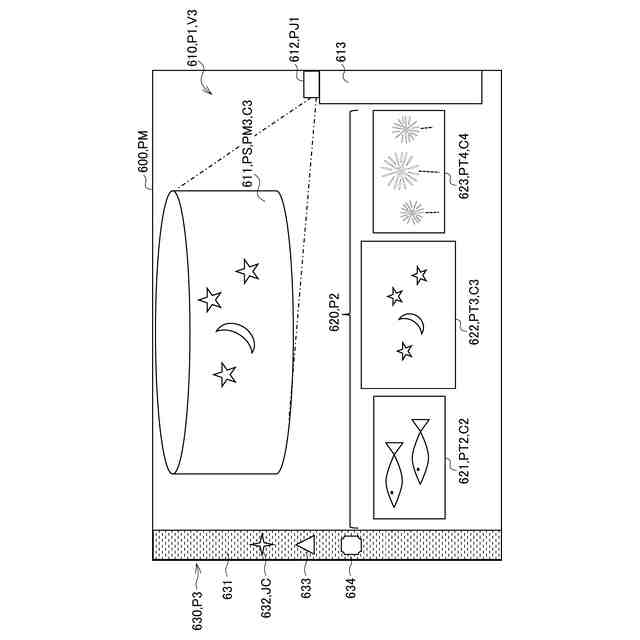

第１画像、第２画像、及び第３画像を含む第３投射画像を示す図。

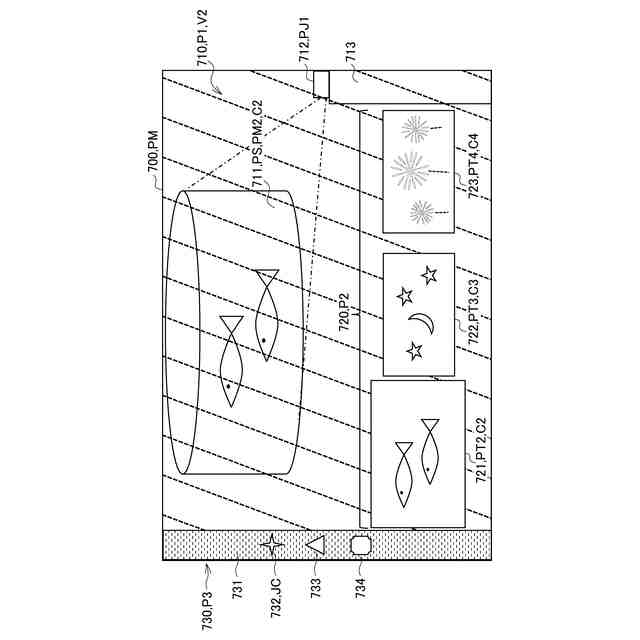

第１画像、第２画像、及び第３画像を含む第４投射画像を示す図。

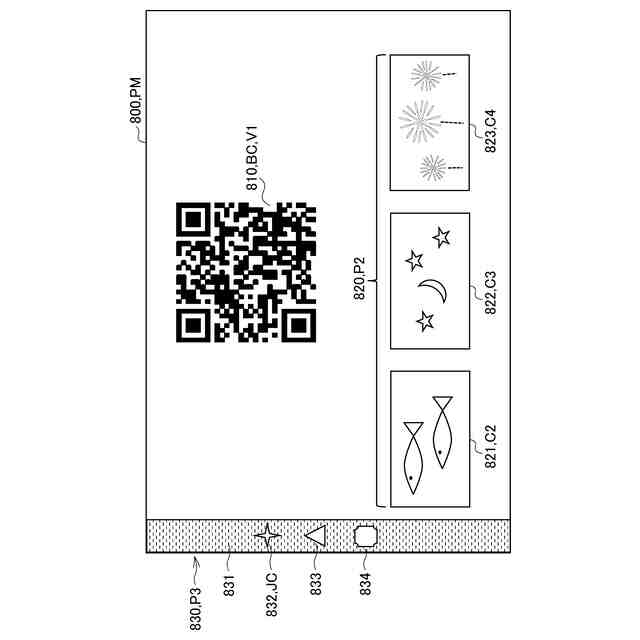

第１画像、第２画像、及び第３画像を含む第５投射画像を示す図。

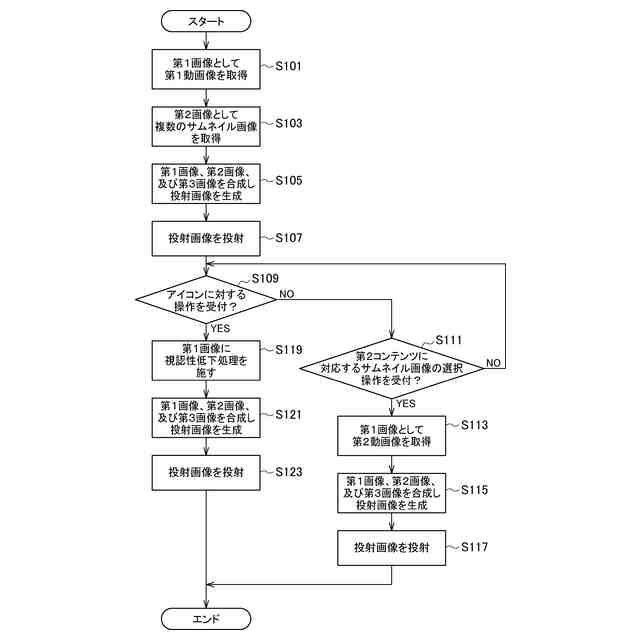

第１制御部の処理の一例を示すフローチャート。
【発明を実施するための形態】
【０００９】
以下、図面を参照して本実施形態について説明する。
まず、図１を参照して、本実施形態に係るプロジェクター１の構成について説明する。図１は、本実施形態に係るプロジェクター１の構成の一例を示す図である。
図１に示すように、プロジェクター１は、投射部１１０と、投射部１１０を駆動する駆動部１２０とを備える。投射部１１０は、光学的な画像の形成を行い、スクリーンＳＣに画像光ＰＬを投射する。なお、本実施形態では、投射部１１０は、投射画像ＰＭに対応する画像光ＰＬをスクリーンＳＣに投射する。
投射部１１０は、光源部１１１、光変調装置１１２及び投射光学系１１３を備える。駆動部１２０は、光源駆動部１２１及び光変調装置駆動部１２２を備える。
【００１０】
プロジェクター１は、「表示装置」の一例に対応する。
また、プロジェクター１は、「第２プロジェクター」の一例に対応する。
また、第２プロジェクターＰＪ２は、「第１プロジェクター」と同一のプロジェクターでもよいし、「第１プロジェクター」と異なるプロジェクターでもよい。
（【００１１】以降は省略されています）
