公開番号2025110513
公報種別公開特許公報(A)
公開日2025-07-29
出願番号2024004390
出願日2024-01-16
発明の名称電子機器、及びPOSシステム
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類H01R 13/639 20060101AFI20250722BHJP(基本的電気素子)
要約【課題】簡易な構造で、形状の異なる複数の種類のコネクターを保持できる電子機器、及びPOSシステムを提供する。
【解決手段】電子機器は、コネクター付きケーブル72が接続される機器コネクターを備える電子機器において、機器コネクターにコネクター付きケーブル72が接続された状態で、当該コネクター付きケーブル72を保持する保持部を備え、保持部は、固定部と、固定部に移動可能に設けられ、コネクター付きケーブル72の抜けを防止する抜け防止部と、を備える。
【選択図】図6
特許請求の範囲【請求項１】
コネクター付きケーブルが接続される機器コネクターを備える電子機器において、
前記機器コネクターに前記コネクター付きケーブルが接続された状態で、当該コネクター付きケーブルを保持する保持部を備え、
前記保持部は、
固定部と、
前記固定部に移動可能に設けられ、前記コネクター付きケーブルの抜けを防止する抜け防止部と、を備える、
電子機器。
続きを表示（約 640 文字）【請求項２】
前記抜け防止部は、前記コネクター付きケーブルの挿抜方向に移動可能である、
請求項１に記載の電子機器。
【請求項３】
前記抜け防止部は、前記固定部に締結部材で固定される、
請求項１または請求項２に記載の電子機器。
【請求項４】
ケースを備え、
前記抜け防止部は、前記機器コネクターと共に、前記ケースに収容される、
請求項１または請求項２に記載の電子機器。
【請求項５】
前記機器コネクターは、複数設けられ、
前記抜け防止部は、前記機器コネクターに対応して複数設けられる、
請求項１または請求項２に記載の電子機器。
【請求項６】
前記複数の抜け防止部は、独立して移動可能に設けられる、
請求項５に記載の電子機器。
【請求項７】
前記複数の抜け防止部は、一体として移動可能に設けられる、
請求項５に記載の電子機器。
【請求項８】
前記固定部は、前記抜け防止部材の移動方向に延びる溝を備え、
前記抜け防止部は、前記溝に嵌る突部を備える、
請求項１または請求項２に記載の電子機器。
【請求項９】
請求項１または請求項２に記載の電子機器は、中継装置であり、
前記中継装置と、
ＰＯＳ端末と、
ＰＯＳ周辺機器と、
を備える、
ＰＯＳシステム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電子機器、及びＰＯＳシステムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１は、ツイストタイと、電子機器に貼り付けられる台座部と、を備え、当該電子機器に接続されるコネクターのずれや抜けを防止するコネクター抜け止め具を開示する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１３００１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１のような構成では、電子機器やコネクターの形状や仕様によっては、台座部を貼り付け固定することが困難となり、コネクターのずれや抜けを防止することが困難になる虞がある。
【課題を解決するための手段】
【０００５】
本開示の一態様は、コネクター付きケーブルが接続される機器コネクターを備える電子機器において、前記機器コネクターに前記コネクター付きケーブルが接続された状態で、当該コネクター付きケーブルを保持する保持部を備え、前記保持部は、固定部と、前記固定部に移動可能に設けられ、前記コネクター付きケーブルの抜けを防止する抜け防止部と、を備える、電子機器である。
【０００６】
本開示の別の一態様は、前記電子機器は、中継装置であり、前記中継装置と、ＰＯＳ端末と、ＰＯＳ周辺機器と、を備える、ＰＯＳシステムである。
【図面の簡単な説明】
【０００７】
本開示の実施形態に係るＰＯＳシステムを示すブロック図。

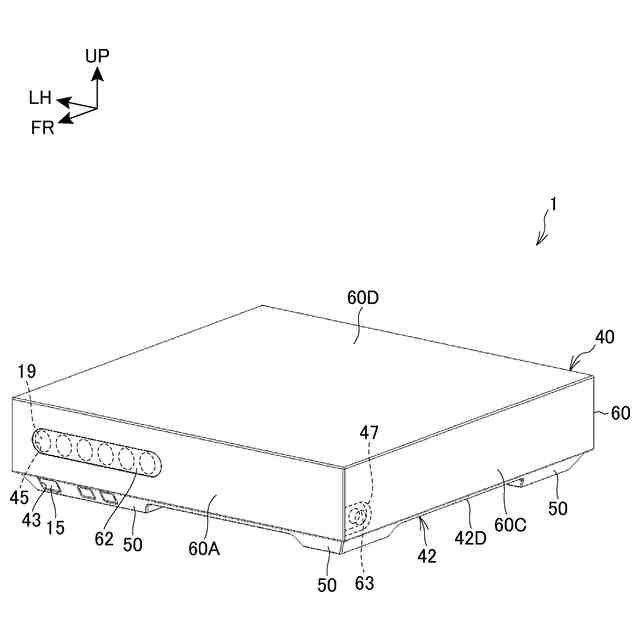

中継装置を前面から視た斜視図。

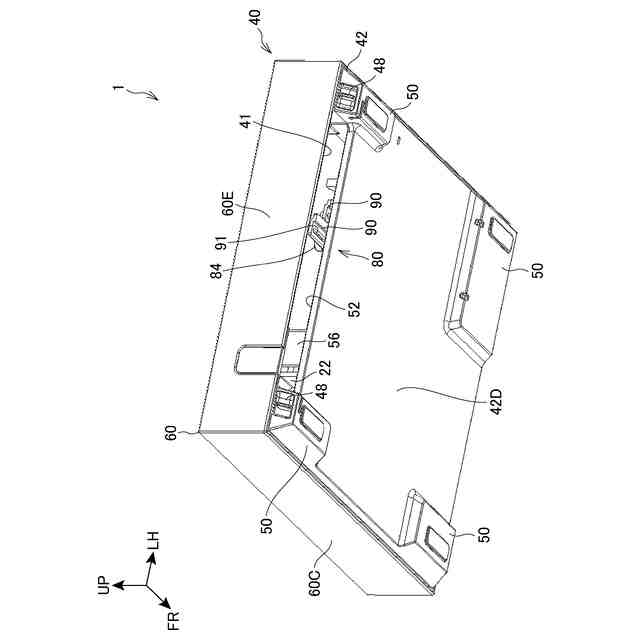

中継装置を背面の下方から視た斜視図。

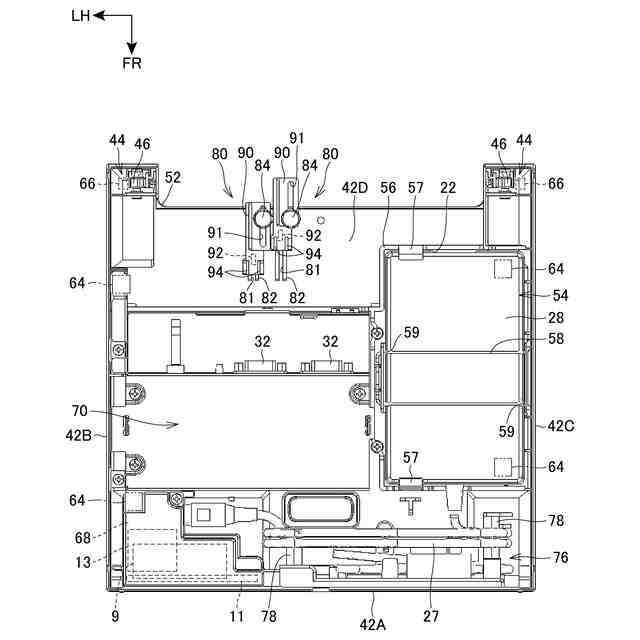

蓋体が取り外された中継装置の平面図。

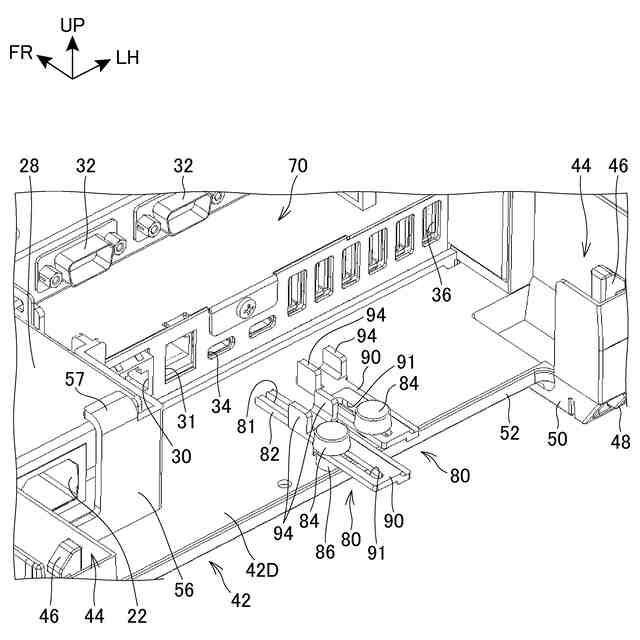

中継装置が備える各種のコネクターを背面から視た斜視図。

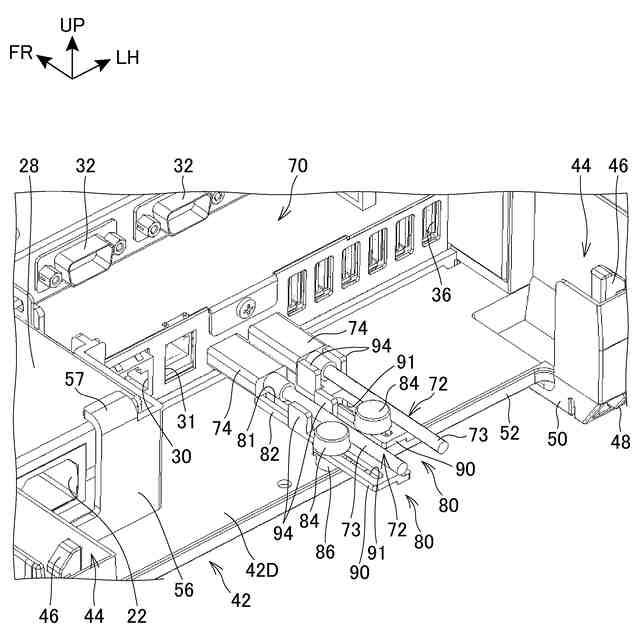

中継装置が備える各種のコネクターを背面から視た斜視図。

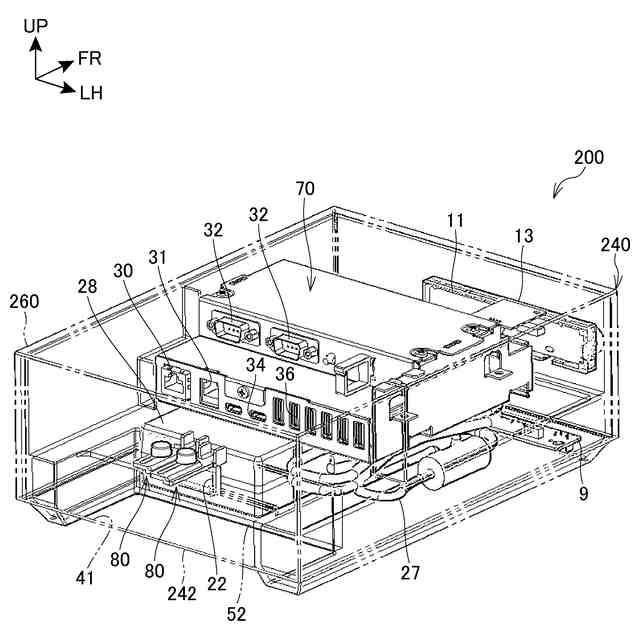

本開示の変形例における中継装置を背面から視た斜視図。
【発明を実施するための形態】
【０００８】
以下、図面を参照して本発明の実施形態について説明する。なお、説明中、前後左右および上下といった方向の記載は、特に記載がなければ中継装置１に対する方向と同一とする。また、各図に示す符号ＦＲは、設置面に設置されて使用される場合における中継装置１の前方を示し、符号ＵＰは、中継装置１の上方を示し、符号ＬＨは、中継装置１の左方を示す。
【０００９】
以下、図面を参照して本実施形態について説明する。
図１は、本実施形態に係るＰＯＳシステム１００を示すブロック図である。
ＰＯＳシステム１００は、中継装置１を備える。中継装置１は、メイン基板３を備える。メイン基板３には、電源回路５と、通信制御回路７とが実装される。
メイン基板３には、スイッチモジュール９と、ＬＥＤモジュール１１と、無線モジュール１３とが接続される。スイッチモジュール９と、ＬＥＤモジュール１１と、無線モジュール１３との各々は、いずれも基板を備える。
【００１０】
スイッチモジュール９には、スイッチ１５と、スイッチ制御回路１７とが実装される。
ＬＥＤモジュール１１には、複数のＬＥＤ１９と、ＬＥＤ制御回路２１とが実装される。
無線モジュール１３には、通信回路２３が実装され、通信回路２３には、アンテナ２５が接続される。
（【００１１】以降は省略されています）
