公開番号2025117899
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024012874
出願日2024-01-31
発明の名称電子機器
出願人セイコーエプソン株式会社
代理人個人,個人,個人,個人
主分類H01Q 1/52 20060101AFI20250805BHJP(基本的電気素子)
要約【課題】電子機器において、近距離無線通信に関するノイズの発生を抑制し、近距離無線通信の性能への影響を低減する。
【解決手段】電子機器は、第1基板と、近距離無線通信による電波信号を受信するアンテナを含む通信回路と、通信回路が配置されている第2基板と、第1基板と通信回路とに接続されている配線と、配線と第1基板とを介して通信回路に接続されている制御回路と、第1基板と電気的に接続され、少なくとも一部が第2基板と対向している導電性部材と、を含む。
【選択図】図1
特許請求の範囲【請求項１】
第１基板と、
近距離無線通信による電波信号を受信するアンテナを含む通信回路と、
前記通信回路が配置されている第２基板と、
前記第１基板と前記通信回路とに接続されている配線と、
前記配線と前記第１基板とを介して前記通信回路に接続されている制御回路と、
前記第１基板と電気的に接続され、少なくとも一部が前記第２基板と対向している導電性部材と、
を含む、
電子機器。
続きを表示（約 1,000 文字）【請求項２】
前記導電性部材は前記第１基板のグラウンドに接続されている、
請求項１に記載の電子機器。
【請求項３】
前記第２基板と前記導電性部材との間に配置されている磁性部材を含む、
請求項１又は請求項２に記載の電子機器。
【請求項４】
前記第２基板と前記磁性部材とは接しており、
前記第２基板と前記導電性部材との距離は０ｍｍよりも大きく、２０ｍｍ以下である、
請求項３に記載の電子機器。
【請求項５】
導電性を有する第１基板と、
近距離無線通信による電波信号を受信するアンテナを含む通信回路と、
前記通信回路が配置され、少なくとも一部が前記第１基板と対向している第２基板と、
前記第１基板と前記通信回路とに接続される配線と、
前記配線と前記第１基板とを介して前記通信回路に接続されている制御回路と、
を含む、
電子機器。
【請求項６】
前記第１基板と前記第２基板との間に配置されている磁性部材を含む、
請求項５に記載の電子機器。
【請求項７】
前記配線の一部を覆い、前記配線の周方向において磁場が閉じているフェライトコアを含む、
請求項１又は請求項５に記載の電子機器。
【請求項８】
前記制御回路は前記通信回路を介して取得した情報を記憶するメモリーを含む、
請求項１又は請求項５に記載の電子機器。
【請求項９】
前記通信回路は受信した情報を一時的に記憶するメモリーを含み、
前記通信回路は前記配線を介して前記メモリーに記憶された前記情報を前記制御回路に出力する、又は、前記制御回路から出力された情報を発信する、
請求項１又は請求項５に記載の電子機器。
【請求項１０】
前記制御回路から出力される電気信号に応じて色光を射出する光源装置と、
前記光源装置から射出される前記色光を前記制御回路から出力される電気信号に応じて変調し、生成された画像光を射出する光変調装置と、
前記光変調装置から射出される前記画像光を投射する投射光学系と、
を備え、
前記情報は、前記光源装置、前記光変調装置、又は、前記投射光学系を制御するための情報を含む、
請求項８に記載の電子機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子機器に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
近年、近距離無線通信（ＮｅａｒＦｉｅｌｄＣｏｍｍｕｎｉｃａｔｉｏｎ；ＮＦＣ）機能を備えるプロジェクター等の電子機器が普及している。ＮＦＣ機能を備える電子機器には、ユーザーのスマートフォン等の端末機器からＮＦＣによって電波信号を受信するアンテナと、電子機器のメイン基板との通信用の信号線と、ＮＦＣ機能を制御する回路と、を有するアンテナ基板が搭載されている。
【０００３】
例えば、特許文献１には、平面コイルアンテナと、平面コイルアンテナの全面を覆う金属カバー層とを備え、ＮＦＣに好適なアンテナ装置が開示されている。特許文献１に開示されているアンテナ装置では、金属カバー層のうちで平面視で平面コイルアンテナと重なる第１のカバー領域から磁束が漏れ、且つ、金属カバー層のうちで平面視で平面コイルアンテナと重ならない第２のカバー領域ではシールド効果を得られるため、平面コイルアンテナが金属カバー層に覆われていてもＮＦＣを実現する。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－０２８３９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ＮＦＣにおいて、アンテナで受信された情報が集積回路等の記憶素子に書き込まれる場合には、アンテナと記憶素子とがケーブルによって電気的に接続されることが好ましい。そのような構成では、メイン基板等の他の基板と通信するアンテナ基板ケーブル等の構造に起因してＥＭＣ（ＥｌｅｃｔｒｏＭａｇｎｅｔｉｃＣｏｍｐａｔｉｂｉｌｉｔｙ）ノイズをはじめとするノイズが発生し、電子機器のＮＦＣの性能に影響する可能性がある。
【課題を解決するための手段】
【０００６】
本発明の一つの態様の電子機器は、第１基板と、近距離無線通信による電波信号を受信するアンテナを含む通信回路と、通信回路が配置されている第２基板と、第１基板と通信回路とに接続される配線と、配線と第１基板とを介して通信回路に接続されている制御回路と、第１基板と電気的に接続され、少なくとも一部が第２基板と対向している導電性部材と、を含む。
【図面の簡単な説明】
【０００７】

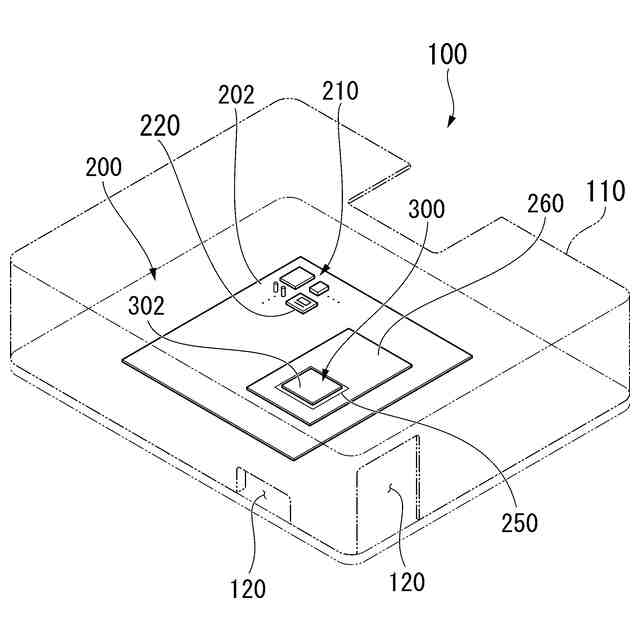

本発明の一実施形態のプロジェクターの概略図である。

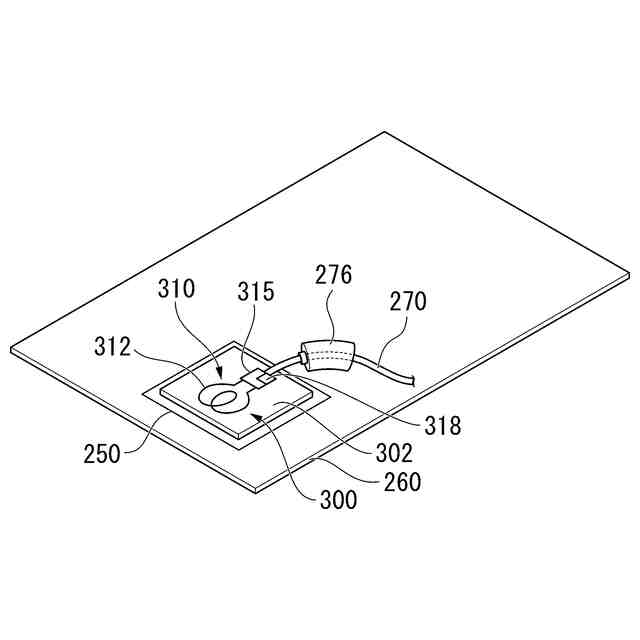

図１のプロジェクターのアンテナ基板を含む構成の概略図である。

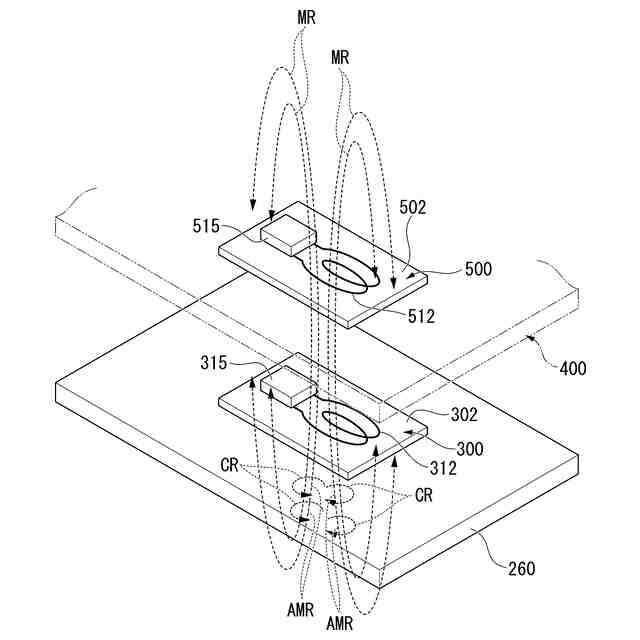

図１のプロジェクターのアンテナ基板と端末機器のアンテナ基板との間に生じる磁界に関する模式図である。

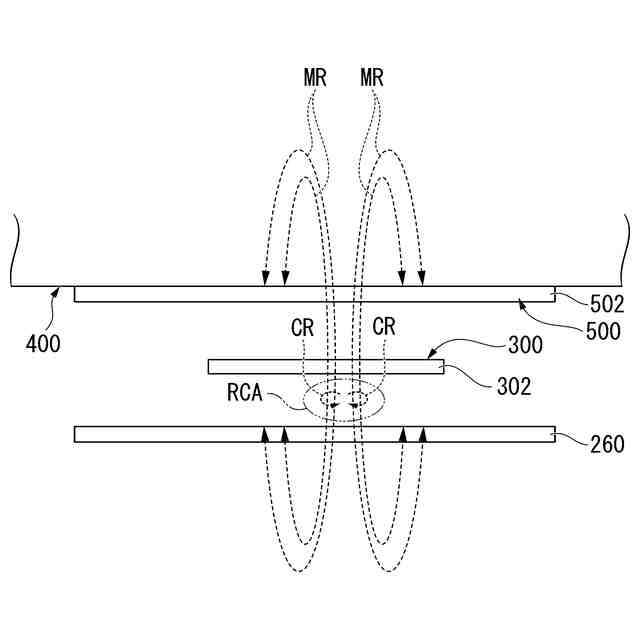

図１のプロジェクターのアンテナ基板と端末機器のアンテナ基板との間に生じる磁界に関する模式図である。
シミュレーションでの第１のモデルの概略図である。

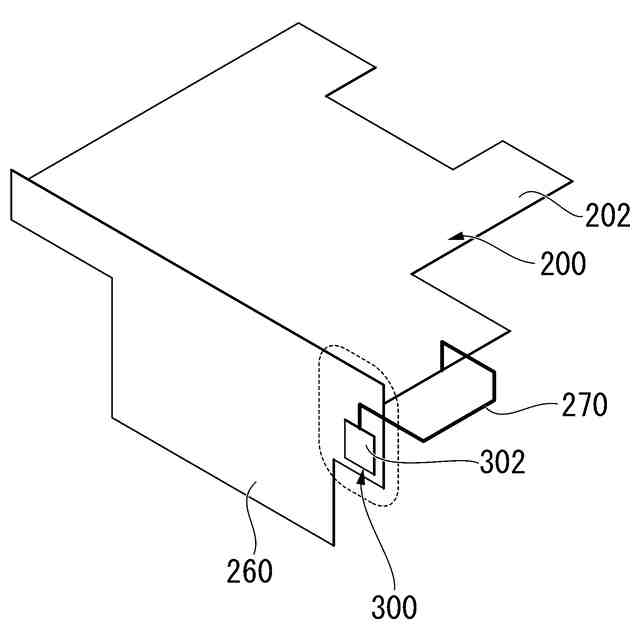

シミュレーションでの第２のモデルの概略図である。

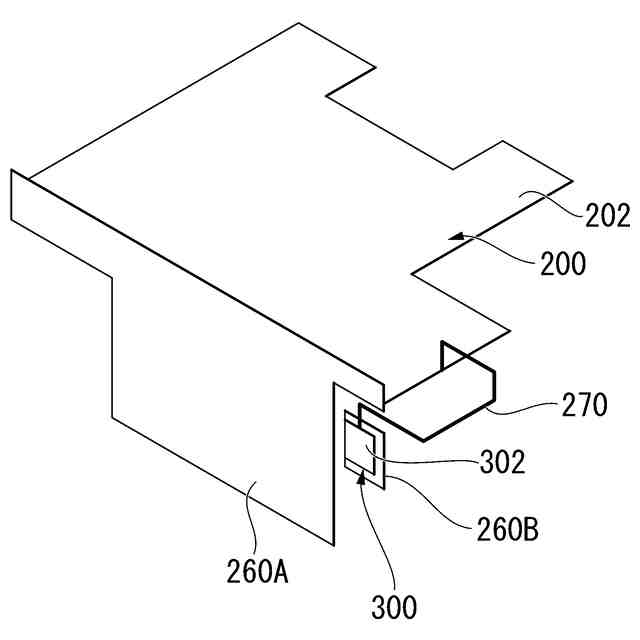

シミュレーションでの第３のモデルの概略図である。
第１のモデルから第３のモデルのそれぞれにおいて検出されるＥＭＣノイズの周波数とＥＭＣノイズのレベルとの関係を示すグラフである。

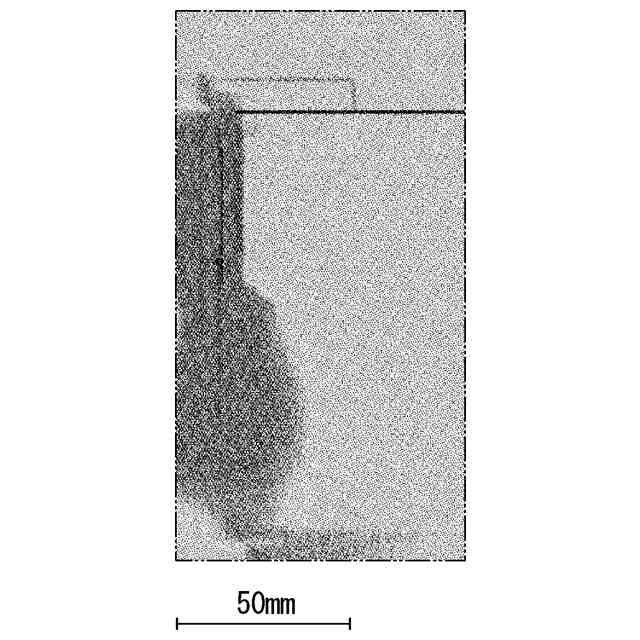

第２のモデルにおいて発生する電界分布を示した図である。
第３のモデルにおいて発生する電界分布を示した図である。
【発明を実施するための形態】
【０００８】
以下、本発明の一実施形態について、図１から図４を用いて説明する。以下の各図面では、各構成要素を見やすくするため、構成要素によって寸法の縮尺が変更されている場合がある。
【０００９】
図１は、本発明の一実施形態の電子機器であるプロジェクター１００の概略図である。プロジェクター１００は、光変調装置として、例えば、液晶パネルを備える画像表示装置である。図１に示すように、プロジェクター１００は、外装体１１０と、画像を不図示のスクリーンに拡大投射するための画像光投射装置と、メイン基板２００と、アンテナ基板３００と、配線２７０と、フェライトコア２７６と、磁性部材２５０と、導電性部材２６０と、を備える。画像光投射装置、メイン基板２００、及び、アンテナ基板３００は、外装体１１０の内部空間に配置されている。
【００１０】
外装体１１０の内部空間には、上述の各装置及び各基板に加えて、発熱量の多い光源装置や光変調装置を冷却するためのファン等を含む冷却装置、電源装置等が収容されている。外装体１１０の内部空間には、メイン基板２００及びアンテナ基板３００に加えて、１つまたは複数のサブ基板が収容されてもよい。サブ基板は、例えば、メイン基板２００に搭載されなかった制御回路やスイッチ等を備えてもよい。図１では、メイン基板２００及びアンテナ基板３００以外の各種装置及びサブ基板は、省略されている。
（【００１１】以降は省略されています）
