公開番号2025117960
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024012981
出願日2024-01-31
発明の名称電池および電池の製造方法
出願人パナソニックIPマネジメント株式会社
代理人個人,個人,個人
主分類H01M 10/0585 20100101AFI20250805BHJP(基本的電気素子)
要約【課題】電池の信頼性を高める。
【解決手段】電池1は、封止空間を有する外装フィルム20と、封止空間内に配置される発電要素10と、を備える。外装フィルム20は、外装フィルム20の一部同士が重なって接合された部分である接合部21を有する。接合部21は、封止空間内に位置する第1主面を有する。発電要素10および封止空間のうちの少なくとも一方は、発電要素10の積層方向と直交する第1方向の幅が、第1方向と積層方向とに直交する第2方向に沿って狭くなる先細り形状を有する。
【選択図】図1A
特許請求の範囲【請求項１】
封止空間を有する外装フィルムと、
前記封止空間内に配置される発電要素と、
を備え、
前記外装フィルムは、前記外装フィルムの一部同士が重なって接合された部分である第１接合部を有し、
前記第１接合部は、前記封止空間内に位置する第１主面を有し、
前記発電要素および前記封止空間のうちの少なくとも一方は、前記発電要素の積層方向と直交する第１方向の幅が、前記第１方向と前記積層方向とに直交する第２方向に沿って狭くなる先細り形状を有する、
電池。
続きを表示（約 690 文字）【請求項２】
前記第１接合部は、前記第１主面とは反対側の第２主面を有し、
前記第２主面は、前記外装フィルムの外側に位置している、
請求項１に記載の電池。
【請求項３】
前記第１接合部は、前記第１主面とは反対側の第２主面を有し、
前記第２主面は、前記封止空間内に位置している、
請求項１に記載の電池。
【請求項４】
前記第１接合部は、前記第１主面とは反対側の第２主面を有し、
前記第２主面は、前記外装フィルムの前記第１接合部以外の他の一部に接合されている、
請求項１に記載の電池。
【請求項５】
前記発電要素の平面視形状は、四角形である、
請求項１から４のいずれか１項に記載の電池。
【請求項６】
前記発電要素の平面視形状は、台形である、
請求項５に記載の電池。
【請求項７】
前記第１接合部の幅は、３ｍｍ以上である、
請求項１から４のいずれか１項に記載の電池。
【請求項８】
前記先細り形状の勾配角は、０．２５度以上である、
請求項１から４のいずれか１項に記載の電池。
【請求項９】
前記先細り形状の勾配角は、１０度以下である、
請求項１から４のいずれか１項に記載の電池。
【請求項１０】
前記発電要素の平面視において、前記発電要素と前記第１接合部とは重なっている、
請求項１から４のいずれか１項に記載の電池。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、電池および電池の製造方法に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
特許文献１には、上下のラミネートフィルムの縁部同士が内部側に折り曲げられた内蔵シール部を有する外装体が開示されている。
【０００３】
特許文献２には、発電要素の内角および電池ケースの収納部の内角がいずれも、９０度未満である電池が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１１－１７５８４８号公報
特表２０１６－５０１４２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記従来技術に対して、信頼性の向上の観点で改善の余地がある。
【０００６】
そこで、本開示は、信頼性を高めることができる電池および電池の製造方法を提供する。
【課題を解決するための手段】
【０００７】
本開示の一態様に係る電池は、封止空間を有する外装フィルムと、前記封止空間内に配置される発電要素と、を備え、前記外装フィルムは、前記外装フィルムの一部同士が重なって接合された部分である第１接合部を有し、前記第１接合部は、前記封止空間内に位置する第１主面を有し、前記発電要素および前記封止空間のうちの少なくとも一方は、前記発電要素の積層方向と直交する第１方向の幅が、前記第１方向と前記積層方向とに直交する第２方向に沿って狭くなる先細り形状を有する。
【０００８】
本開示の一態様に係る電池の製造方法は、筒状の外装フィルムであって、当該外装フィルムの一部同士が重なって接合された部分である接合部を有する外装フィルムを準備する工程と、前記外装フィルムの内部空間に発電要素を挿入する工程と、を含み、前記接合部は、前記内部空間内に位置する主面を有し、前記発電要素および前記内部空間のうちの少なくとも一方は、前記発電要素の積層方向と直交する第１方向の幅が、前記第１方向と前記積層方向とに直交する第２方向に沿って狭くなる先細り形状を有する。
【発明の効果】
【０００９】
本開示によれば、電池の信頼性を高めることができる。
【図面の簡単な説明】
【００１０】

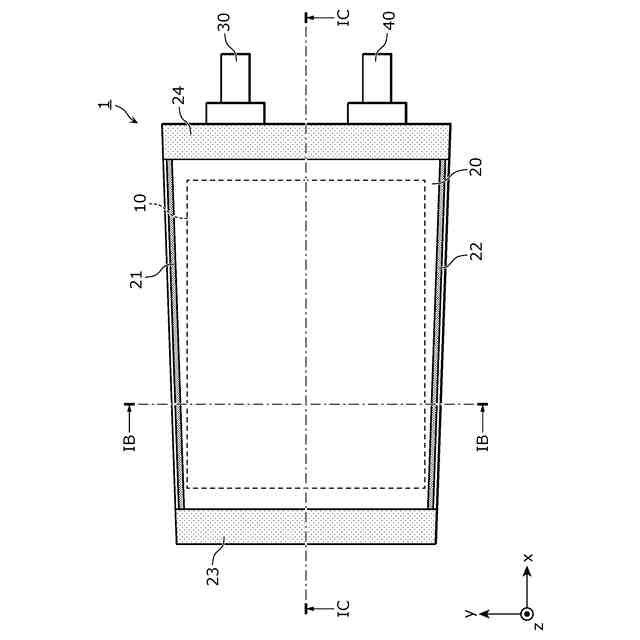

図１Ａは、実施の形態１に係る電池の平面図である。

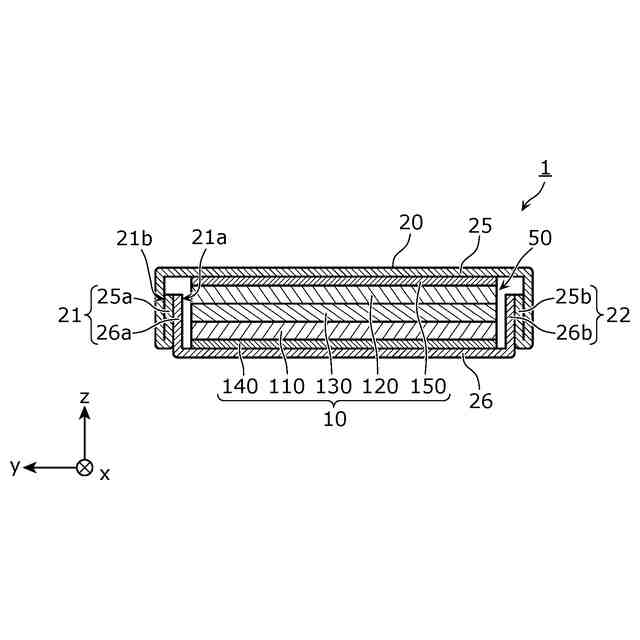

図１Ｂは、図１ＡのＩＢ－ＩＢ線における電池の断面図である。

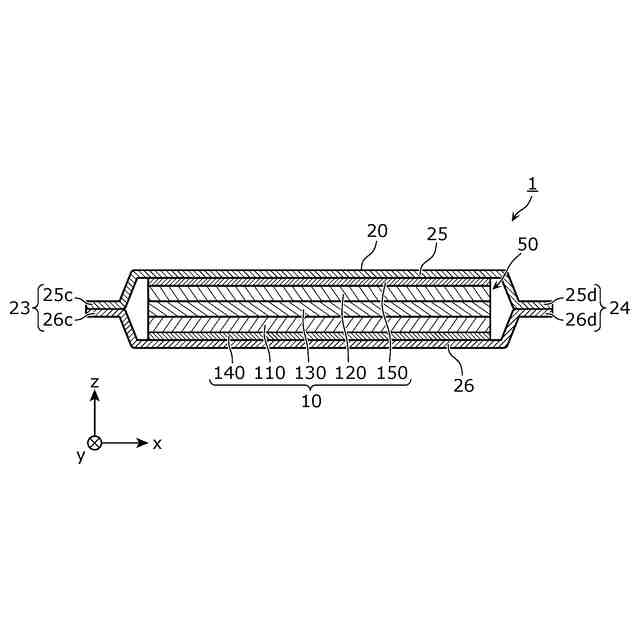

図１Ｃは、図１ＡのＩＣ－ＩＣ線における電池の断面図である。
図２Ａは、実施の形態１の変形例１に係る電池の断面図である。

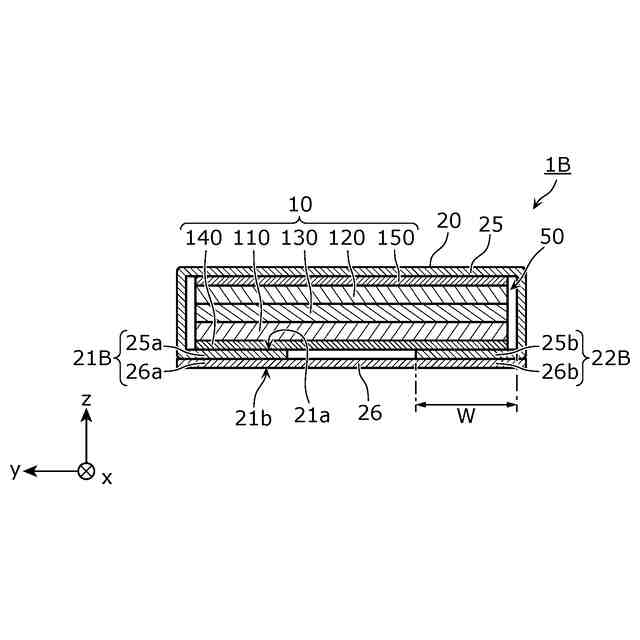

図２Ｂは、実施の形態１の変形例２に係る電池の断面図である。

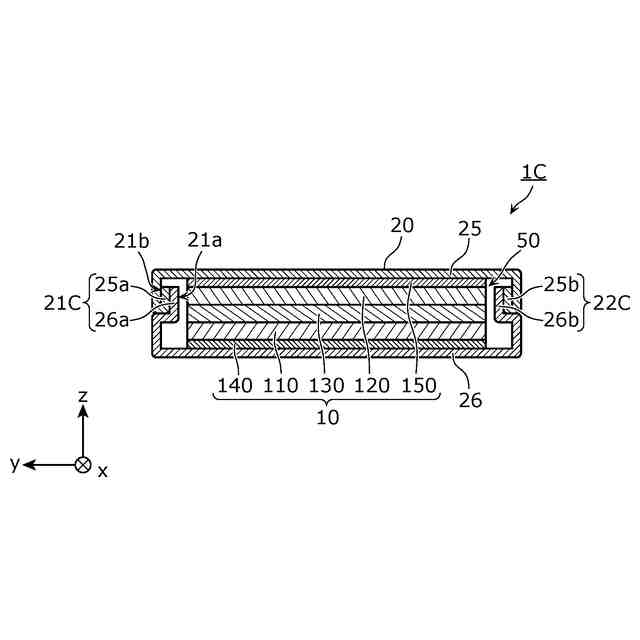

図２Ｃは、実施の形態１の変形例３に係る電池の断面図である。
図２Ｄは、実施の形態１の変形例４に係る電池の断面図である。
図３Ａは、実施の形態２に係る電池の平面図である。
図３Ｂは、図３ＡのＩＩＩＢ－ＩＩＩＢ線における電池の断面図である。
図３Ｃは、図３ＡのＩＩＩＣ－ＩＩＩＣ線における電池の断面図である。
図４は、実施の形態２の変形例に係る電池の断面図である。
図５Ａは、実施の形態３に係る電池の平面図である。
図５Ｂは、図５ＡのＶＢ－ＶＢ線における電池の断面図である。
図６は、実施の形態３の変形例に係る電池の断面図である。
図７Ａは、実施の形態４に係る電池の平面図である。
図７Ｂは、図７ＡのＶＩＩＢ－ＶＩＩＢ線における電池の断面図である。
図７Ｃは、実施の形態４に係る電池の側面図である。
図８Ａは、実施の形態４に係る電池が備える発電要素の一例を示す断面図である。
図８Ｂは、実施の形態４に係る電池が備える発電要素の別の一例を示す断面図である。
図９Ａは、各実施の形態および各変形例に係る電池が備える取り出し電極の平面図である。
図９Ｂは、各実施の形態および各変形例に係る電池が備える取り出し電極の側面図である。
図１０Ａは、各実施の形態および各変形例に係る発電要素および内部空間の各々の形状の組み合わせの例を示す図である。
図１０Ｂは、各実施の形態および各変形例に係る発電要素および内部空間の各々の形状の組み合わせの別の一例を示す図である。
図１０Ｃは、各実施の形態および各変形例に係る発電要素および内部空間の各々の形状の組み合わせの別の一例を示す図である。
図１０Ｄは、各実施の形態および各変形例に係る発電要素および内部空間の各々の形状の組み合わせの別の一例を示す図である。
図１０Ｅは、各実施の形態および各変形例に係る発電要素および内部空間の各々の形状の組み合わせの別の一例を示す図である。
図１０Ｆは、各実施の形態および各変形例に係る発電要素および内部空間の各々の形状の組み合わせの別の一例を示す図である。
図１１Ａは、各実施の形態および各変形例に係る電池が備える電池セルの一例を示す断面図である。
図１１Ｂは、各実施の形態および各変形例に係る電池が備える電池セルの別の一例を示す断面図である。
図１１Ｃは、各実施の形態および各変形例に係る電池が備える電池セルの別の一例を示す断面図である。
図１２は、各実施の形態および各変形例に係る電池の製造方法を示すフローチャートである。
図１３Ａは、各実施の形態および各変形例に係る電池の製造方法における外装フィルムの準備工程の一例を示すフローチャートである。
図１３Ｂは、各実施の形態および各変形例に係る電池の製造方法における外装フィルムの準備工程の別の一例を示すフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
