特許ウォッチ

公開番号2025123369
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2025099249,2024063863
出願日2025-06-13,2018-07-20
発明の名称閃光ランプ及び閃光ランプの閃光調節方法
出願人株式会社ホタルクス
代理人個人,個人,個人
主分類H05B 45/52 20200101AFI20250815BHJP(他に分類されない電気技術)
要約【課題】 LEDの閃光時間の設定により明るさを切り替えられる閃光ランプを提供する。
【解決手段】本発明は、光源である複数のLEDを含む閃光ランプ20であって、前記LEDの閃光時間が設定されることにより、明るさが切り替えられ、前記閃光時間は、前記閃光ランプ20の設置箇所の天候及び時間帯の少なくとも一方に応じて設定され、前記明るさは、最も明るい段階、最も暗い段階、及び、それらの中間の段階の3段階であり、航空機の着陸誘導用であることを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
光源であるＬＥＤモジュールを含む閃光ランプであって、
前記ＬＥＤモジュールは、その閃光時間１～５ｍｓｅｃあたりの実効光度が６，０００～２０，０００ｃｄである、ことを特徴とする閃光ランプ。
続きを表示（約 160 文字）【請求項２】
前記閃光時間は、その時間を設定できる、請求項１に記載の閃光ランプ。
【請求項３】
前記閃光時間は、前記閃光ランプの設置箇所の天候及び時間帯の少なくとも一方に応じて設定される、請求項２に記載の閃光ランプ。
【請求項４】
航空機の着陸誘導用である、請求項１に記載の閃光ランプ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、閃光ランプ及び閃光ランプの閃光調節方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
近年、空港等において、着陸する航空機の滑走路への誘導に、ＬＥＤ（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ、発光ダイオード）閃光ランプが用いられるようになっている。
【０００３】
アメリカ連邦航空局（ＦｅｄｅｒａｌＡｖｉａｔｉｏｎＡｄｍｉｎｉｓｔｒａｔｉｏｎ、ＦＡＡ）の定めるＥｎｇｉｎｅｅｒｉｎｇＢｒｉｅｆＮｏ．６７Ｄ（ＥＢ－６７Ｄ、非特許文献１）では、ＬＥＤ閃光ランプにおいて、ＬＥＤの２５％以上が不点灯となった場合、ＬＥＤ閃光ランプを消灯するように決められている。また、国土交通省航空局の定める灯仕第２０４号改７（非特許文献２）では、ＬＥＤ閃光ランプにおいて、ＬＥＤの５０％以上が不点灯となった場合、ＬＥＤ閃光ランプを消灯するように決められている。
【先行技術文献】
【非特許文献】
【０００４】
ＥｎｇｉｎｅｅｒｉｎｇＢｒｉｅｆＮｏ．６７ＤＬｉｇｈｔＳｏｕｒｃｅｓＯｔｈｅｒＴｈａｎＩｎｃａｎｄｅｓｃｅｎｔａｎｄＸｅｎｏｎＦｏｒＡｉｒｐｏｒｔＯｂｓｔｒｕｃｔｉｏｎＬｉｇｈｔｉｎｇＦｉｘｔｕｒｅｓ，ＦｅｄｅｒａｌＡｖｉａｔｉｏｎＡｄｍｉｎｉｓｔｒａｔｉｏｎ，Ｍａｒｃｈ６，２０１２
灯仕第２０４号改７、ＦＸ－３型・ＦＸ－ＡＶ型閃光装置仕様書、国土交通省航空局、平成２９年５月２３日改正
【発明の概要】
【発明が解決しようとする課題】
【０００５】
前述のＬＥＤ閃光ランプとして、複数（例えば、ｍ個）のＬＥＤが電気的に直列接続された直列回路を複数列（例えば、ｎ列）有し、定格電流を出力する出力部に、前記複数列（ｎ列）の直列回路が電気的に並列接続された、ｎ×ｍ個のＬＥＤを備えた閃光ランプが知られている。このようなＬＥＤ閃光ランプにおいて、１個のＬＥＤが故障により不点灯となると、それと電気的に直列接続されたＬＥＤに電力が供給されなくなり、そのＬＥＤ列の全て（ｍ個）のＬＥＤが不点灯となる。例えば、前述のＦＡＡの定める規格を順守すべき米国の空港に設置されたＬＥＤ閃光ランプにおいて、このような不点灯のＬＥＤ列がｘ列生じたとしても、（ｘ／ｎ）×１００＜２５％であれば、ＬＥＤ閃光ランプを消灯せずとも、前述のＥＢ－６７Ｄに違反することとはならない。しかしながら、このように不点灯となったＬＥＤの列数が全体の２５％未満であっても、不点灯が無い場合よりも光度が低下し、パイロットからの前記ＬＥＤ閃光ランプの見え方に変化が生じ、好ましくない。
【０００６】
そこで、本発明は、一部のＬＥＤ列に不点灯が生じた場合においても、光度を所定範囲内に維持できる閃光ランプを提供するとともに、その前提として、不点灯が生じた場合と同等の手法により、明るさを切り替えることのできる閃光ランプを提供することを目的とする。
【課題を解決するための手段】
【０００７】
前記目的を達成するために、本発明の閃光ランプは、
光源である複数のＬＥＤを含む閃光ランプであって、
前記ＬＥＤの閃光時間が設定されることにより、明るさが切り替えられる、ことを特徴とする。
【０００８】
本発明の閃光ランプは、
前記閃光時間は、前記閃光ランプの設置箇所の天候及び時間帯の少なくとも一方に応じて設定される、ことを特徴とする。
【発明の効果】
【０００９】
本発明によれば、ＬＥＤの閃光時間を設定することにより、明るさを切り替えることのできる閃光ランプを提供することができる。
【図面の簡単な説明】
【００１０】

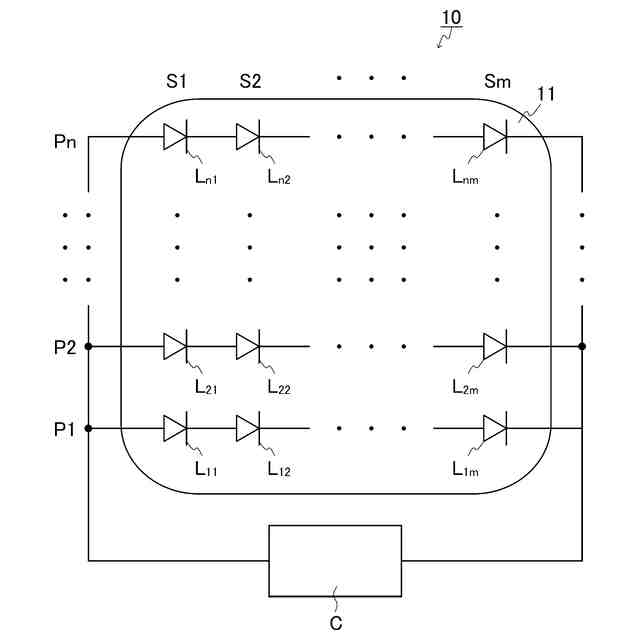

図１は、本発明の閃光ランプにおけるＬＥＤモジュールの構成の一例を示す平面図である。

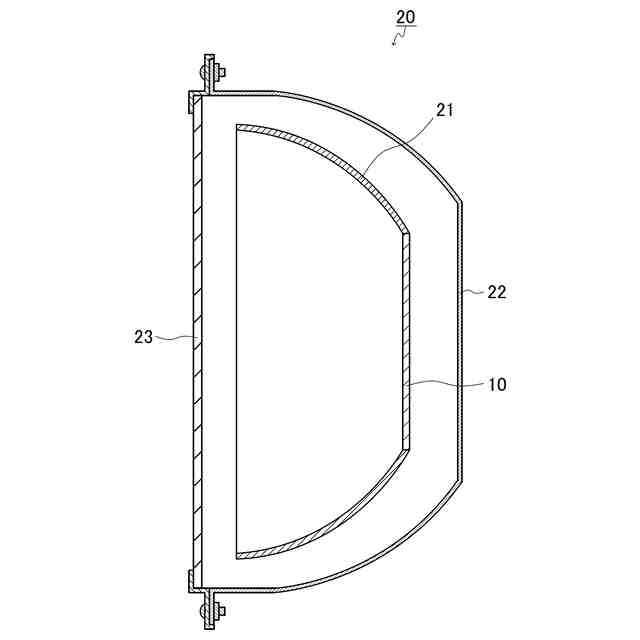

図２は、本発明の閃光ランプの構成の一例を示す断面図である。

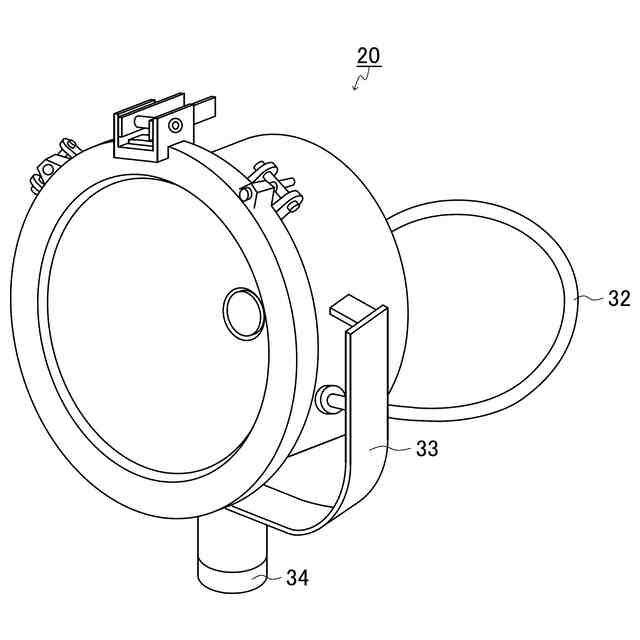

図３は、本発明の閃光ランプの設置の一例を示す斜視図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
