公開番号2025118205
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013388
出願日2024-01-31
発明の名称液体吐出ヘッド
出願人ブラザー工業株式会社
代理人弁理士法人ATEN
主分類B41J 2/14 20060101AFI20250805BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】配線部材とアクチュエータ部材との間の空間に封止材が入り込むのを防止する。
【解決手段】ヘッド10は、流路部材12と、流路部材12の上面12Xに配置されたアクチュエータ部材13と、流路部材12の上面12Xにおけるアクチュエータ部材13の周囲に配置されたフレーム19と、アクチュエータ部材13の上面13Xに配置された接続部分141を含むCOF14と、接続部分141の端部に沿って配置され、接続部分141とアクチュエータ部材13との間の空間を外部空間から遮断する封止材Bと、前後方向においてフレーム19と接続部分141との間に配置された防止部23を有する防止部材20と、を備えている。
【選択図】図6
特許請求の範囲【請求項１】
ノズルを含む液体流路を有する流路部材と、
前記流路部材の上面に配置され、第１接点が配置された上面を有する、前記ノズルから液体を吐出させるためのアクチュエータ部材と、
前記流路部材の前記上面における前記アクチュエータ部材の周囲に配置されたフレームと、
前記アクチュエータ部材の前記上面に配置された接続部分を含む配線部材であって、前記接続部分が前記第１接点と接続される第２接点を有する配線部材と、
前記接続部分の端部に沿って配置され、前記接続部分と前記アクチュエータ部材との間の空間を外部空間から遮断する封止材と、
前記アクチュエータ部材の前記上面と平行な第１方向において前記フレームと前記接続部分との間に配置された防止部を有する防止部材と、
を備えたことを特徴とする、液体吐出ヘッド。
続きを表示（約 1,200 文字）【請求項２】
前記防止部と前記接続部分との前記第１方向の間隙は、前記防止部と前記フレームとの前記第１方向の間隙よりも小さいことを特徴とする、請求項１に記載の液体吐出ヘッド。
【請求項３】
前記接続部分の上方に配置され、前記接続部分を前記アクチュエータ部材に向けて押圧する押圧部材をさらに備え、
前記防止部材は、前記押圧部材に揺動可能に取り付けられたことを特徴とする、請求項１に記載の液体吐出ヘッド。
【請求項４】
前記防止部は、前記アクチュエータ部材の前記上面と平行でかつ前記第１方向と交差する第２方向に延び、
前記防止部材は、
前記防止部の前記第２方向の一端から前記第１方向に前記押圧部材に向けて延びる第１アームと、
前記防止部の前記第２方向の他端から前記第１方向に前記押圧部材に向けて延びる第２アームと、をさらに有し、
前記第１アーム及び前記第２アームが、前記第２方向に沿った軸を中心として揺動可能に、前記押圧部材に取り付けられていることを特徴とする、請求項３に記載の液体吐出ヘッド。
【請求項５】
前記押圧部材は、
前記第１アームを揺動可能に支持する第１支持部と、
前記第２アームを揺動可能に支持する第２支持部と、
前記第１方向において前記第１支持部よりも前記防止部に近く、かつ、前記アクチュエータ部材の前記上面と直交する第３方向において前記第１アームよりも前記接続部分から離れた位置において、前記第３方向に前記第１アームと重なる第１ストッパと、
前記第１方向において前記第２支持部よりも前記防止部に近く、かつ、前記第３方向において前記第２アームよりも前記接続部分から離れた位置において、前記第３方向に前記第２アームと重なる第２ストッパと、
を有することを特徴とする、請求項４に記載の液体吐出ヘッド。
【請求項６】
前記接続部分の上方に配置され、前記接続部分を前記アクチュエータ部材に向けて押圧する押圧部材をさらに備え、
前記配線部材は、前記接続部分の端部から上方に折り返された折り返し部分であって、前記押圧部材の側面に沿って配置された折り返し部分をさらに含み、
前記防止部は、前記側面との間に前記折り返し部分を挟むことを特徴とする、請求項１に記載の液体吐出ヘッド。
【請求項７】
前記流路部材及び前記アクチュエータ部材は、前記第１方向に長いことを特徴とする、請求項１に記載の液体吐出ヘッド。
【請求項８】
前記配線部材は、前記接続部分の前記第１方向の前記端部から上方に折り返された折り返し部分をさらに含むことを特徴とする、請求項１に記載の液体吐出ヘッド。
【請求項９】
前記防止部材は樹脂からなることを特徴とする、請求項１～８のいずれか１項に記載の液体吐出ヘッド。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ノズルから液体を吐出させる液体吐出ヘッドに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、アクチュエータ部材の露出した側面を大気と遮断するために、当該側面を封止材で封止することが示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－０７３３０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
封止材が、配線部材とアクチュエータ部材との間の空間に入り込み、電極が配置された領域に至ると、アクチュエータ部材の変形が阻害されてしまう。
【０００５】
本発明の目的は、配線部材とアクチュエータ部材との間の空間に封止材が入り込むのを防止できる液体吐出ヘッドを提供することである。
【課題を解決するための手段】
【０００６】
本発明に係る液体吐出ヘッドは、ノズルを含む液体流路を有する流路部材と、前記流路部材の上面に配置され、第１接点が配置された上面を有する、前記ノズルから液体を吐出させるためのアクチュエータ部材と、前記流路部材の前記上面における前記アクチュエータ部材の周囲に配置されたフレームと、前記アクチュエータ部材の前記上面に配置された接続部分を含む配線部材であって、前記接続部分が前記第１接点と接続される第２接点を有する配線部材と、前記接続部分の端部に沿って配置され、前記接続部分と前記アクチュエータ部材との間の空間を外部空間から遮断する封止材と、前記アクチュエータ部材の前記上面と平行な第１方向において前記フレームと前記接続部分との間に配置された防止部を有する防止部材と、を備えたことを特徴とする。
【発明の効果】
【０００７】
本発明によれば、防止部材がない場合に比べ、封止材が配置される間隙の第１方向の長さが短い。このため、封止材が、配線部材とアクチュエータ部材との間の空間に入り込み難く、電極が配置された領域にまで至り難い。つまり、本発明によれば、配線部材とアクチュエータ部材との間の空間に封止材が入り込むのを防止できる。
【図面の簡単な説明】
【０００８】

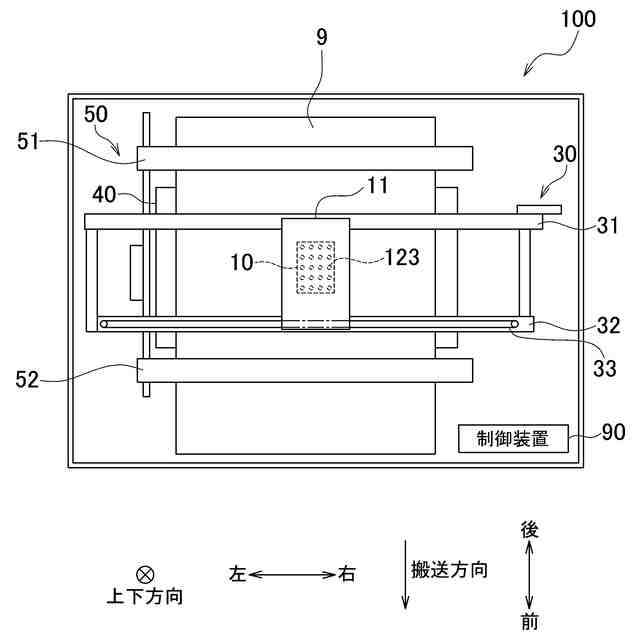

本発明の一実施形態に係るプリンタ１００の平面図である。

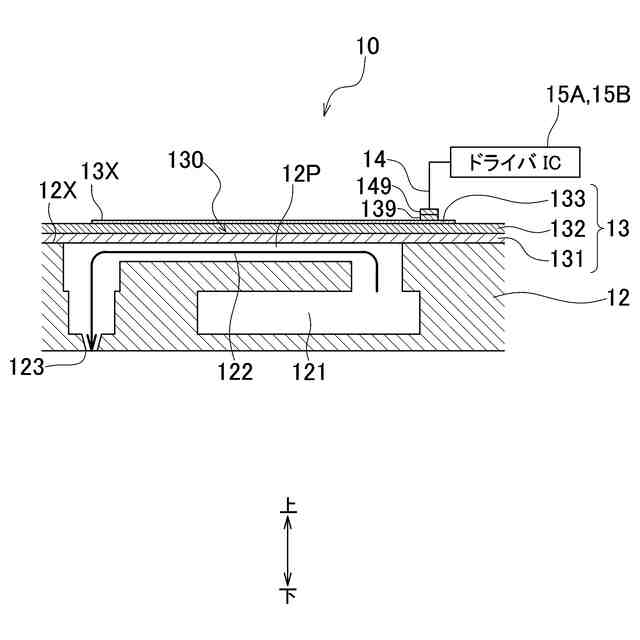

プリンタ１００に含まれるヘッド１０の断面図である。

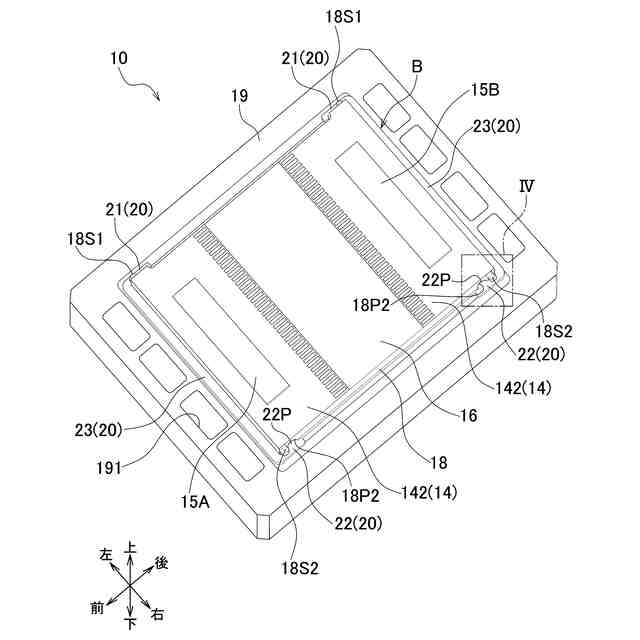

ヘッド１０の斜視図である。

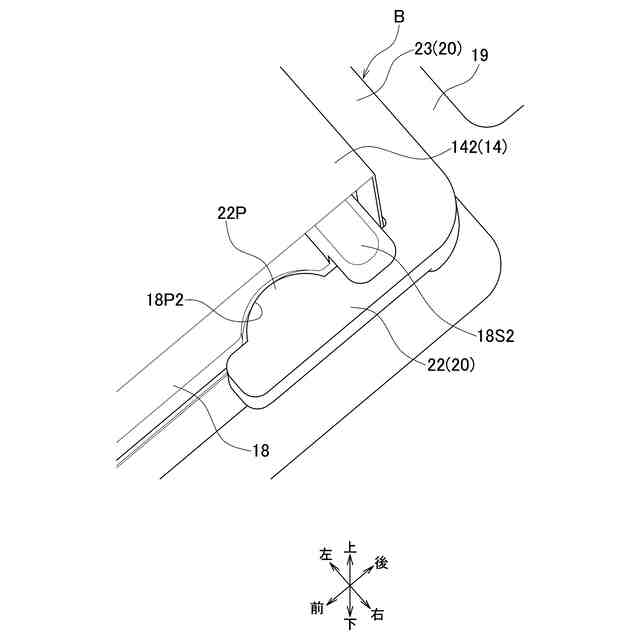

図３に示す領域ＩＶの拡大図である。

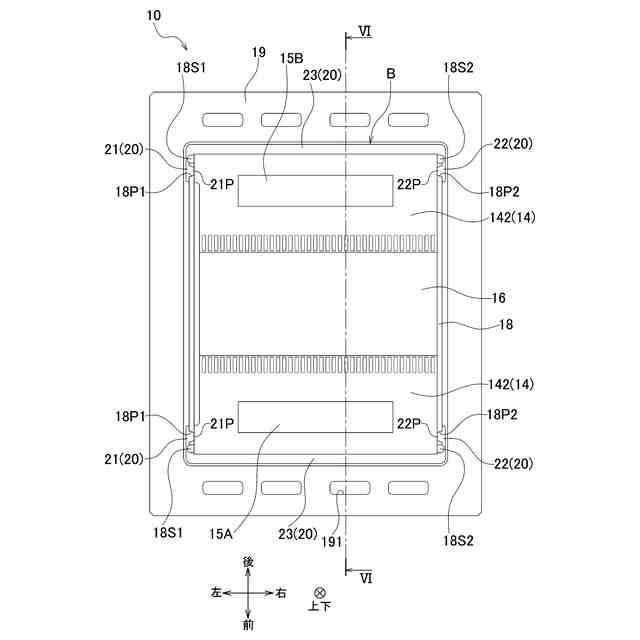

ヘッド１０の平面図である。
図５のＶＩ－ＶＩ線に沿ったヘッド１０の断面図である。

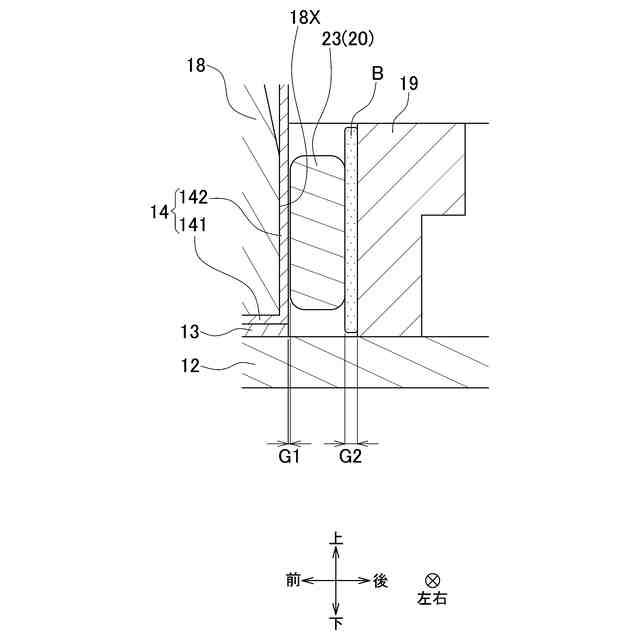

図６に示す領域ＶＩＩの拡大図である。

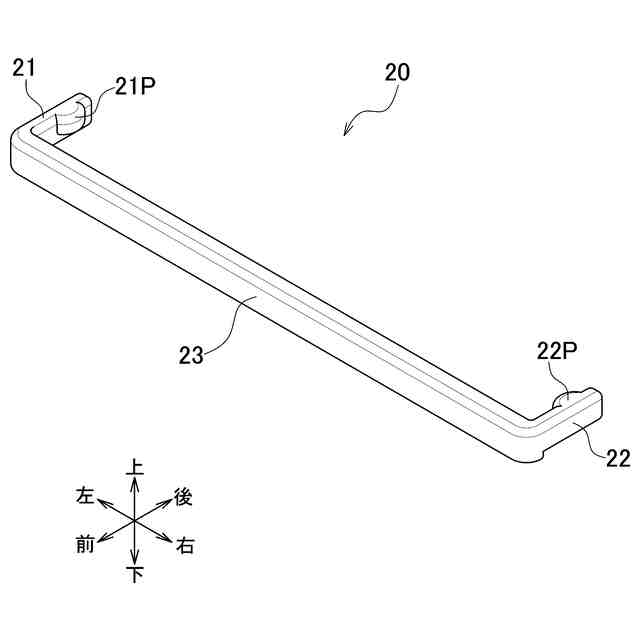

図３に示す２つの防止部材２０のうち前方の防止部材２０を示す斜視図である。
【発明を実施するための形態】
【０００９】
＜実施形態＞
図１に示すプリンタ１００は、本発明に係る「液体吐出ヘッド」の一実施形態であるヘッド１０を含む。以下の説明においては、プリンタ１００が使用可能に設置された状態を基準として上下方向が定義され、用紙９の搬送方向の下流側を前方として前後方向が定義され、プリンタ１００の前面から視て左右方向が定義される。
【００１０】
プリンタ１００は、ヘッド１０と、ヘッド１０を保持するキャリッジ１１と、キャリッジ１１及びヘッド１０を左右方向に移動させる走査機構３０と、用紙９を下方から支持するプラテン４０と、用紙９を前方に搬送する搬送機構５０と、制御装置９０と、を備えている。
（【００１１】以降は省略されています）
