公開番号2025145403
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045564
出願日2024-03-21
発明の名称印刷装置
出願人セイコーエプソン株式会社
代理人個人,個人
主分類B41J 2/175 20060101AFI20250926BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】供給チューブの屈曲を抑制できる印刷装置を提供する。
【解決手段】液体を吐出可能なヘッド15と、ヘッド15に対して液体を供給する複数の供給チューブ16と、ヘッド15に対して複数の供給チューブ16を着脱可能に接続する接続部18と、接続部18とキャリッジ14のそれぞれに固定される複数の保護部17と、を備え、保護部17は、弾性を有し、複数の供給チューブ16は、複数の保護部17の間に設けられる。
【選択図】図7
特許請求の範囲【請求項１】
液体を吐出可能なヘッドと、
前記ヘッドに対して前記液体を供給する複数の供給チューブと、
前記ヘッドに対して複数の前記供給チューブを着脱可能に接続する接続部と、
前記接続部と土台のそれぞれに固定される複数の保護部と、
を備え、
前記保護部は、弾性を有し、
複数の前記供給チューブは、複数の前記保護部の間に設けられることを特徴とする印刷装置。
続きを表示（約 410 文字）【請求項２】
前記保護部は、円筒状であることを特徴とする請求項１に記載の印刷装置。
【請求項３】
前記保護部の直径は、前記供給チューブの直径より大きいことを特徴とする請求項２に記載の印刷装置。
【請求項４】
前記保護部の中心線と、前記供給チューブの中心線は、同一平面上に位置することを特徴とする請求項３に記載の印刷装置。
【請求項５】
所定量曲げた前記保護部が戻ろうとする弾性力は、前記所定量曲げた前記供給チューブが戻ろうとする弾性力より大きいことを特徴とする請求項１に記載の印刷装置。
【請求項６】
前記接続部は、前記供給チューブにより供給された前記液体の流れを調整する液流調整部を有することを特徴とする請求項１に記載の印刷装置。
【請求項７】
前記供給チューブは、フッ素樹脂により構成されることを特徴とする請求項１に記載の印刷装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、プリンターなどの印刷装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
例えば特許文献１のように、ヘッドの一例であるインクジェットヘッドから液体の一例であるインクを吐出して印刷する印刷装置の一例であるインクジェット記録装置がある。インクジェット記録装置は、インクジェットヘッドにインクを供給する供給チューブの一例であるインクチューブと、カバー部材と、を備える。
【０００３】
カバー部材は、回動可能に設けられる。インクチューブは、カバー部材の回動に伴って変形する。カバー部材を開放させると、インクチューブは、インクジェットヘッドとの接続が解除される。
【先行技術文献】
【特許文献】
【０００４】
特開２００７－１０５８８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
供給チューブを変形させる場合、供給チューブは、屈曲することで中が狭窄し、液体が通りにくくなる所謂キンクした状態になる虞がある。
【課題を解決するための手段】
【０００６】
上記課題を解決する印刷装置は、液体を吐出可能なヘッドと、前記ヘッドに対して前記液体を供給する複数の供給チューブと、前記ヘッドに対して複数の前記供給チューブを着脱可能に接続する接続部と、前記接続部と土台のそれぞれに固定される複数の保護部と、を備え、前記保護部は、弾性を有し、複数の前記供給チューブは、複数の前記保護部の間に設けられる。
【図面の簡単な説明】
【０００７】

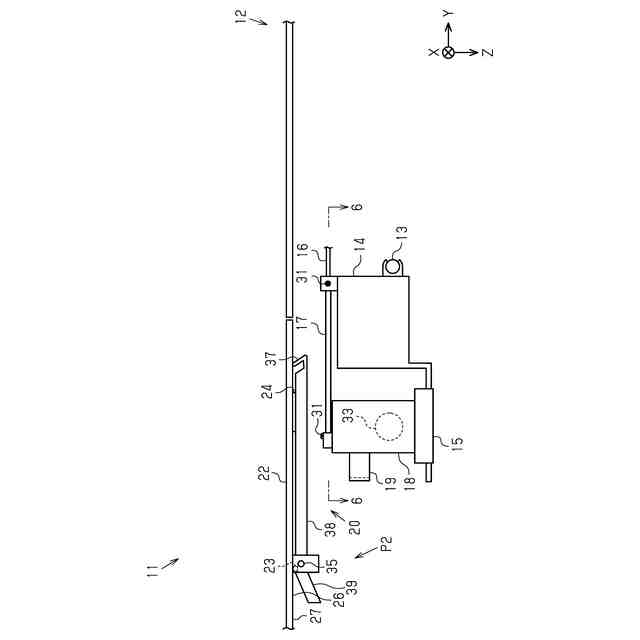

図１は、印刷装置の一実施形態の模式図である。

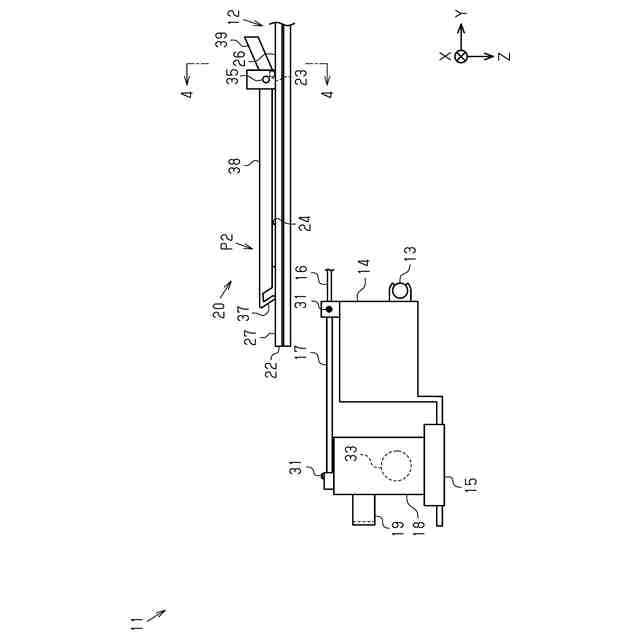

図２は、筐体側係合部が収納位置に位置する印刷装置の模式図である。

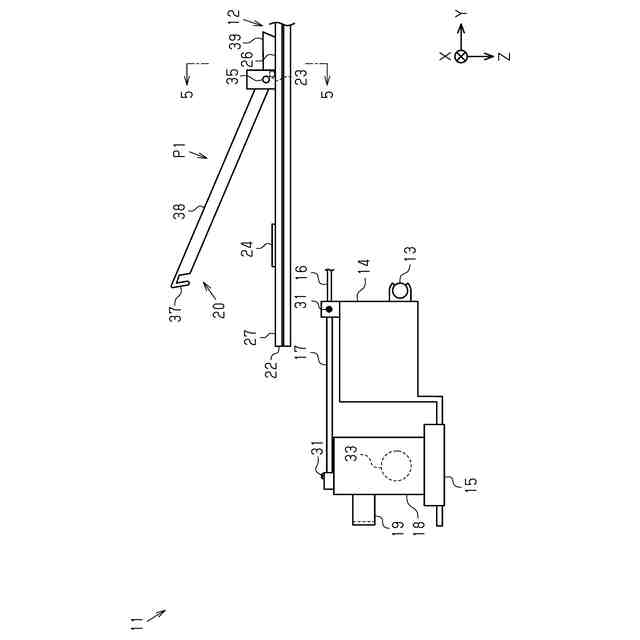

図３は、筐体側係合部が係合位置に位置する印刷装置の模式図である。

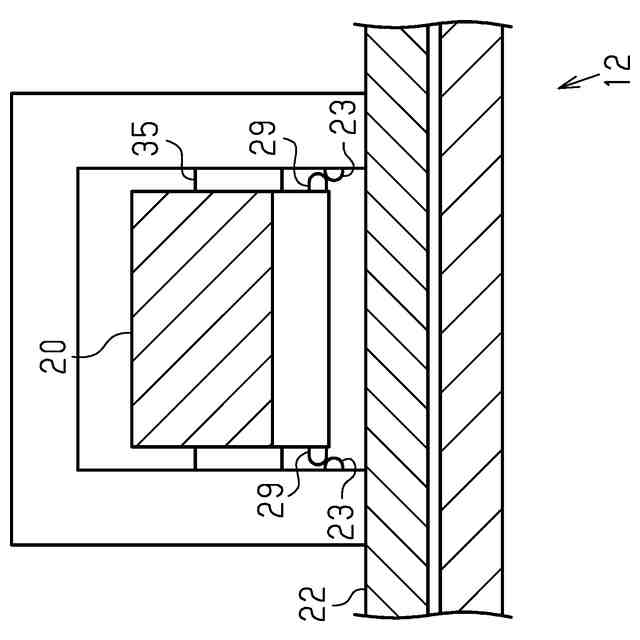

図４は、図２における４－４線矢視断面図である。

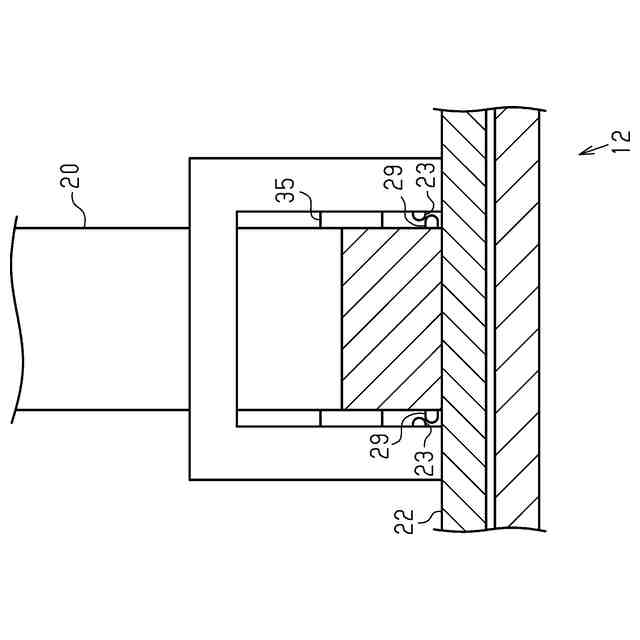

図５は、図３における５－５線矢視断面図である。

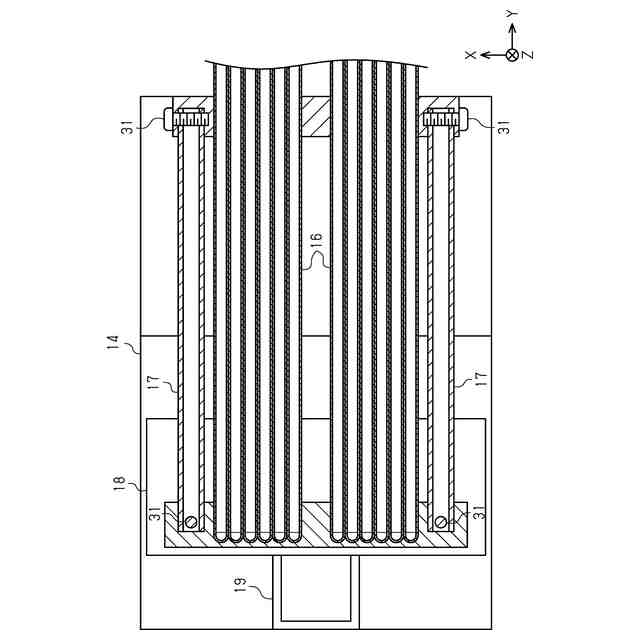

図６は、図１における６－６線矢視断面図である。

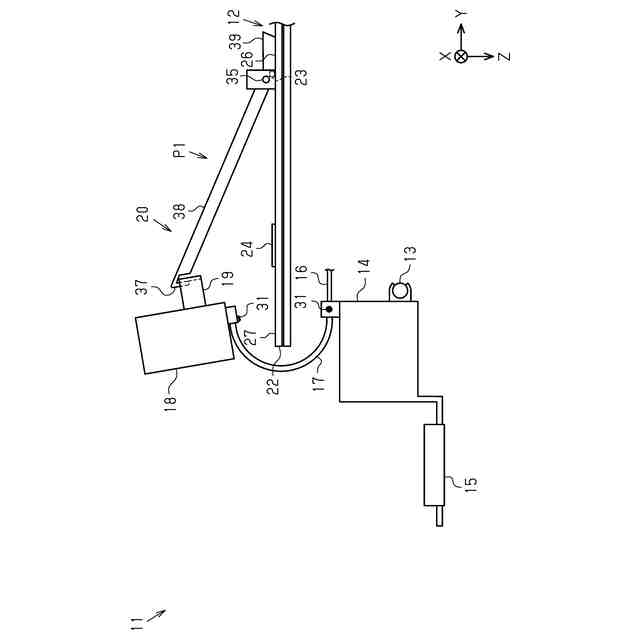

図７は、筐体側係合部と接続部側係合部が係合した印刷装置の模式図である。
【発明を実施するための形態】
【０００８】
［実施形態］
以下、印刷装置の一実施形態を、図面を参照して説明する。印刷装置は、例えば、用紙、布帛、ビニール、プラスチック部品、金属部品などの媒体に液体の一例であるインクを吐出して印刷するインクジェット式のプリンターである。
【０００９】
図面では、印刷装置１１が水平面上に置かれているものとして重力の方向をＺ軸で示し、水平面に沿う方向をＸ軸とＹ軸で示す。Ｘ軸、Ｙ軸、及びＺ軸は、互いに直交する。以下の説明では、Ｘ軸に平行な方向を幅方向Ｘ、Ｙ軸に平行な方向を奥行方向Ｙ、Ｚ軸に平行な方向を鉛直方向Ｚともいう。
【００１０】
＜印刷装置＞
図１に示すように、印刷装置１１は、筐体１２と、ガイド軸１３と、キャリッジ１４と、ヘッド１５と、供給チューブ１６と、保護部１７と、接続部１８と、を備えてもよい。印刷装置１１は、接続部側係合部１９と、筐体側係合部２０と、を備えてもよい。
（【００１１】以降は省略されています）
