発明の名称コネクタおよびコネクタアセンブリ
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人
主分類H01R 13/52 20060101AFI20250722BHJP(基本的電気素子)
要約【課題】組立作業性を向上できるコネクタおよびコネクタアセンブリを提供する。
【解決手段】第1コネクタ10は、第1端子と、第1端子を保持する第1ハウジング40と、第1ハウジング40を第1方向X1に貫通するとともに、第1端子を露出する作業孔51Xとを有する。第1コネクタ10は、第1ハウジング40に取り付けられるとともに、作業孔51Xを閉塞可能であるサービスカバー90を有する。サービスカバー90は、第1ハウジング40に取り付けられた状態において、作業孔51Xを露出する第1位置と、作業孔51Xを閉塞する第2位置とに移動可能に設けられている。第1ハウジング40は、第1位置から第2位置までのサービスカバー90の移動軌跡をガイドするガイド部72を有する。サービスカバー90は、ガイド部72に対してスライド可能に設けられたスライダを有する。
【選択図】図2
特許請求の範囲【請求項１】
第１端子と、
前記第１端子を保持する第１ハウジングと、
前記第１ハウジングを第１方向に貫通するとともに、前記第１端子を露出する作業孔と、
前記第１ハウジングに取り付けられるとともに、前記作業孔を閉塞可能であるサービスカバーと、を有し、
前記サービスカバーは、前記第１ハウジングに取り付けられた状態において、前記作業孔を露出する第１位置と、前記作業孔を閉塞する第２位置とに移動可能に設けられており、
前記第１ハウジングは、前記第１位置から前記第２位置までの前記サービスカバーの移動軌跡をガイドするガイド部を有し、
前記サービスカバーは、前記ガイド部に対してスライド可能に設けられたスライダを有する、コネクタ。
続きを表示（約 1,700 文字）【請求項２】
前記ガイド部は、前記第１方向と直交する第２方向に沿って直線状に延びる第１直線部と、前記第１直線部の端部に接続された屈曲部と、前記屈曲部から前記第１方向に沿って直線状に延びる第２直線部と、を有する、請求項１に記載のコネクタ。
【請求項３】
前記屈曲部は、円弧状に湾曲した湾曲形状に形成されている、請求項２に記載のコネクタ。
【請求項４】
前記ガイド部は、前記第１ハウジングの外周面から外方に向かって板状に突出しており、
前記スライダは、前記第１直線部よりも前記第１方向に向かった位置に設けられており、
前記スライダは、前記第１直線部のうち前記第１方向の端面に接触可能である接触面を有し、
前記接触面は、前記第１直線部に向かって凸となる円弧状の曲面に形成されている、請求項２に記載のコネクタ。
【請求項５】
前記ガイド部は、前記スライダと係合可能である係合部を更に有し、
前記係合部は、前記サービスカバーが前記第２位置に配置された状態において、前記スライダと前記第１方向において係合される、請求項１に記載のコネクタ。
【請求項６】
前記第１ハウジングは、前記第１ハウジングの外周面から外方に突出するとともに、前記作業孔に連通する筒部を有し、
前記コネクタは、前記筒部の外周面に装着されたシール部材を有し、
前記サービスカバーは、前記作業孔を閉塞する本体部と、前記本体部から前記第１方向に向かって突出する嵌合筒部と、を有し、
前記嵌合筒部は、前記サービスカバーが前記第２位置に配置された状態において、前記筒部の外側に嵌合されるように設けられており、
前記シール部材は、前記筒部の外周面と前記嵌合筒部の内周面との間をシールする、請求項１に記載のコネクタ。
【請求項７】
前記筒部の内部には、筒状のシールホルダが取り付けられており、
前記シールホルダは、前記筒部のうち前記第１方向の反対方向である第１反対方向の端面を被覆するとともに、前記筒部の外周面よりも外方に突出する突出部を有し、
前記シール部材は、前記第１方向において、前記第１ハウジングの外周面と前記突出部との間に設けられており、
前記突出部は、前記シール部材と係合可能である、請求項６に記載のコネクタ。
【請求項８】
前記コネクタは、前記コネクタと相手コネクタとの嵌合を検知する嵌合検知部材を更に有し、
前記第１ハウジングは、前記嵌合検知部材が取り付けられる嵌合検知部を有し、
前記嵌合検知部材は、第１係合部を有し、
前記嵌合検知部は、前記第１係合部に係合可能である第２係合部を有し、
前記嵌合検知部材は、前記嵌合検知部に取り付けられた状態において、前記第１係合部と前記第２係合部とが互いに係合する係合位置と、前記係合位置から前記第１方向に向かった位置である嵌合検知位置との間で移動可能に設けられており、
前記第１係合部は、前記相手コネクタが有する第２ハウジングが前記第１ハウジングに嵌合された場合に、前記第２ハウジングが有する突出部によって前記第２係合部との係合が解除されるように形成されており、
前記サービスカバーは、前記第１位置と前記第２位置との間において、前記第１方向に沿ってスライド可能に設けられており、
前記サービスカバーは、前記嵌合筒部から前記第１方向と直交する第２方向に向かって突出するとともに、前記嵌合検知部材を前記第１方向に向かって押圧可能である押圧部を有する、請求項６に記載のコネクタ。
【請求項９】
前記押圧部の突出先端部は、面取部を有する、請求項８に記載のコネクタ。
【請求項１０】
請求項１から請求項９のいずれか１項に記載のコネクタである第１コネクタと、
前記第１コネクタに接続される第２コネクタと、を有し、
前記第２コネクタは、
前記第１端子に接続される第２端子と、
前記第２端子を保持するとともに、前記第１ハウジングに嵌合される第２ハウジングと、を有する、コネクタアセンブリ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタおよびコネクタアセンブリに関するものである。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
従来、車両には、電線の端部に取り付けられる第１コネクタと、電気機器のケースに装着されるとともに第１コネクタと電気的に接続される第２コネクタと、サービスカバーとを備えるコネクタアセンブリが搭載される（例えば、特許文献１参照）。第１コネクタは、電線の端末に接続された第１端子と、第１端子を保持する第１ハウジングとを有する。第２コネクタは、第２端子と、第２端子を保持する第２ハウジングとを有する。サービスカバーは、第１ハウジングが有する作業孔を閉塞するように第１ハウジングに取り付けられる。
【０００３】
第１コネクタと第２コネクタとを接続する際には、まず、第１ハウジングを第２ハウジングに嵌合させるとともに、第１端子に設けられた第１ボルト孔と第２端子に設けられた第２ボルト孔とを重ね合わせる。続いて、第１ハウジングの作業孔を通じてボルトを第１ハウジングの内部に挿入し、そのボルトを第１ボルト孔および第２ボルト孔に貫通させる。次いで、ボルトをナットにねじ込むことにより、第１端子と第２端子とをボルト締結によって互いに電気的に接続する。その後、第１ハウジングの作業孔を閉塞するように第１ハウジングに対してサービスカバーを取り付ける。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－１３０３００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、上記コネクタアセンブリにおいては、組立作業性の向上が望まれている。
本開示の目的は、組立作業性を向上できるコネクタおよびコネクタアセンブリを提供することにある。
【課題を解決するための手段】
【０００６】
本開示のコネクタは、第１端子と、前記第１端子を保持する第１ハウジングと、前記第１ハウジングを第１方向に貫通するとともに、前記第１端子を露出する作業孔と、前記第１ハウジングに取り付けられるとともに、前記作業孔を閉塞可能であるサービスカバーと、を有し、前記サービスカバーは、前記第１ハウジングに取り付けられた状態において、前記作業孔を露出する第１位置と、前記作業孔を閉塞する第２位置とに移動可能に設けられており、前記第１ハウジングは、前記第１位置から前記第２位置までの前記サービスカバーの移動軌跡をガイドするガイド部を有し、前記サービスカバーは、前記ガイド部に対してスライド可能に設けられたスライダを有する。
【発明の効果】
【０００７】
本開示のコネクタおよびコネクタアセンブリによれば、組立作業性を向上できるという効果を奏する。
【図面の簡単な説明】
【０００８】

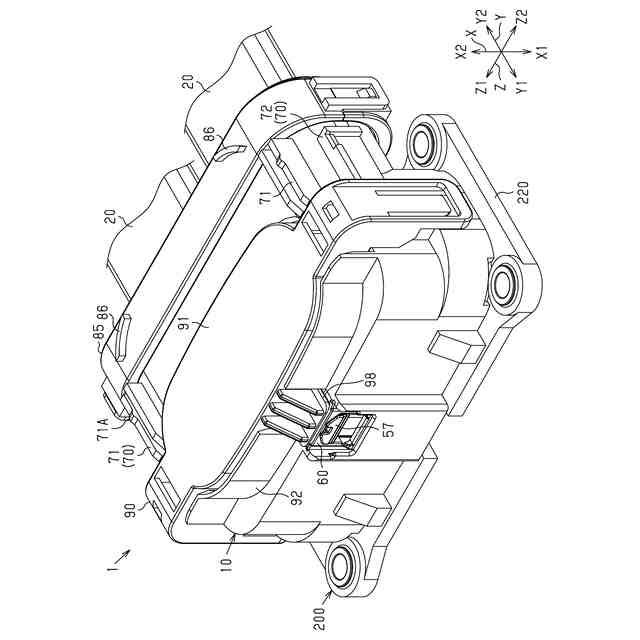

図１は、一実施形態のコネクタアセンブリを示す斜視図である。

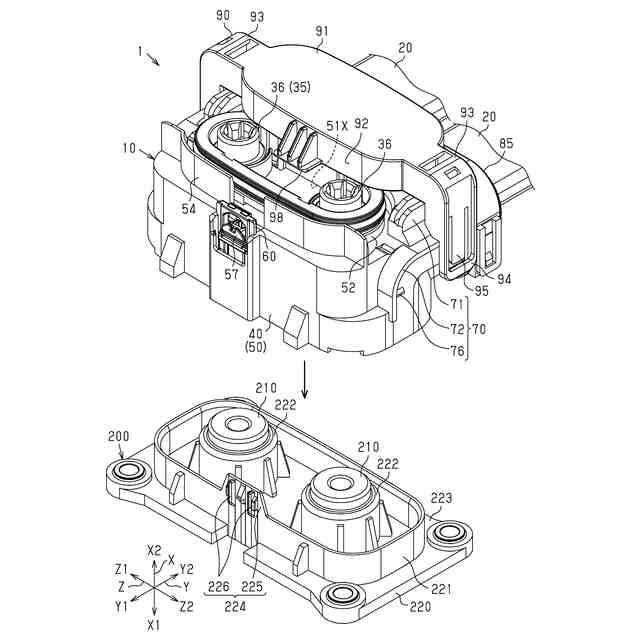

図２は、一実施形態のコネクタアセンブリを示す分解斜視図である。

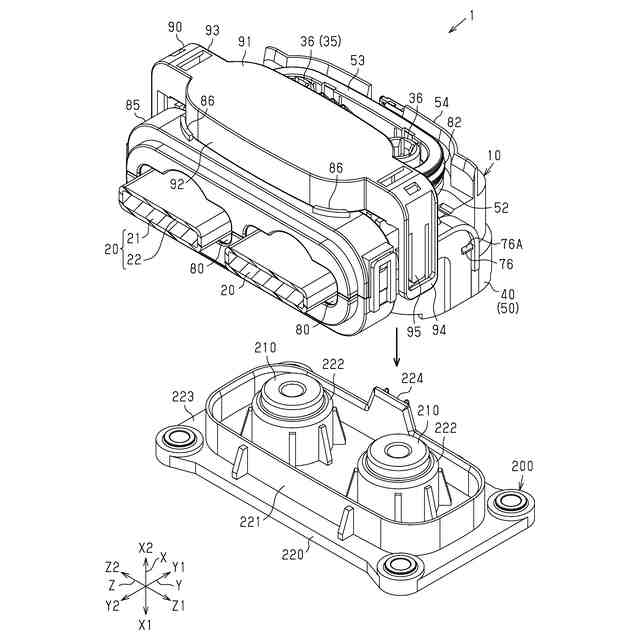

図３は、一実施形態のコネクタアセンブリを示す分解斜視図である。
図４は、一実施形態のコネクタアセンブリを示す平面図である。
図５は、一実施形態の第１コネクタの一部を示す分解斜視図である。

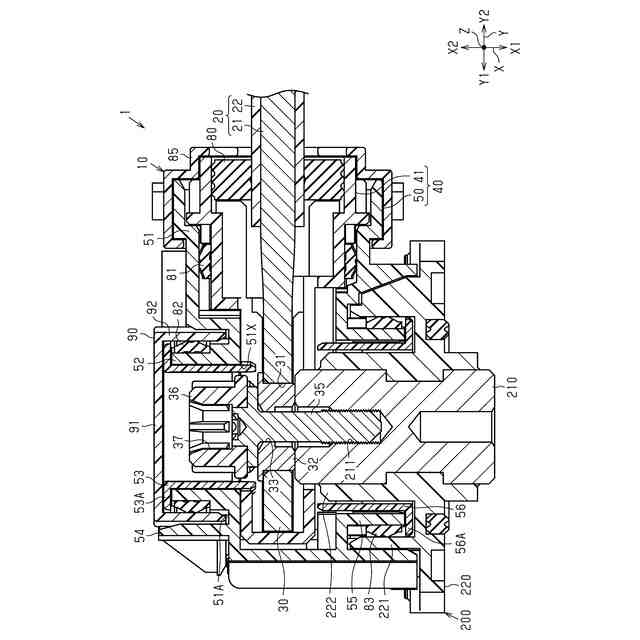

図６は、一実施形態のコネクタアセンブリを示す断面図（図４における６－６線断面図）である。
図７は、一実施形態のコネクタアセンブリの一部を示す断面斜視図である。
図８は、一実施形態のコネクタアセンブリの一部を示す断面斜視図である。
図９は、一実施形態のコネクタアセンブリの一部を示す断面斜視図である。

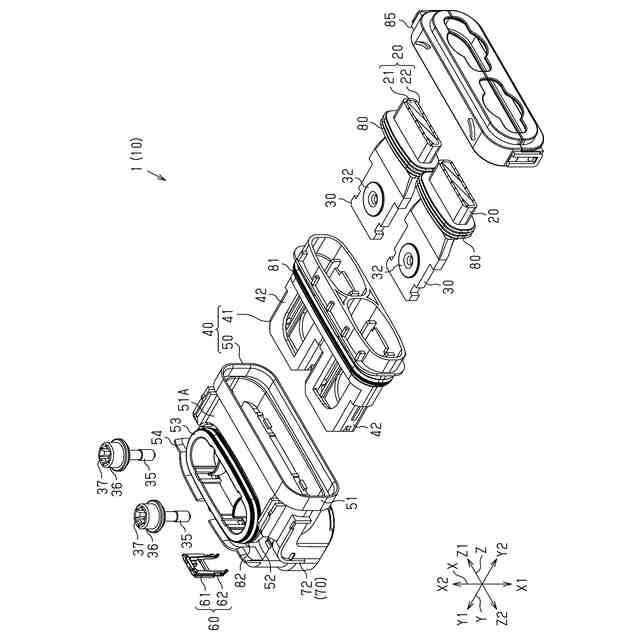

図１０は、一実施形態の第１コネクタを示す分解斜視図である。
図１１は、一実施形態のサービスカバーを示す斜視図である。
図１２は、一実施形態のコネクタアセンブリを示す断面図（図４における１２－１２線断面図）である。

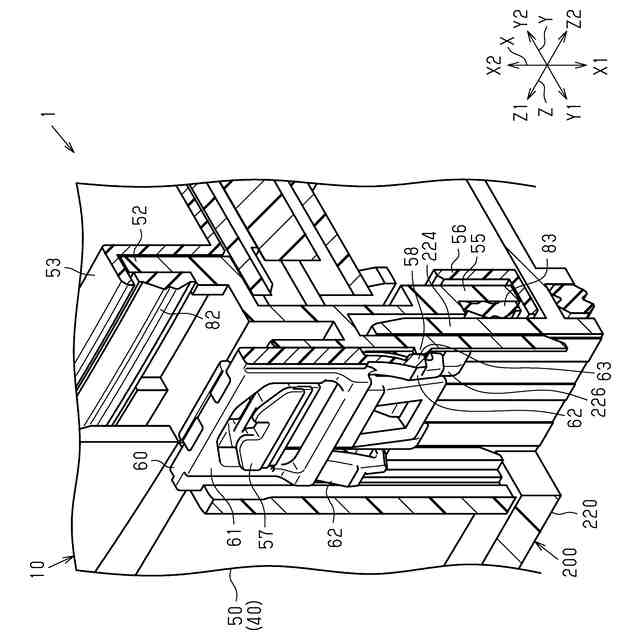

図１３は、一実施形態のコネクタアセンブリの一部を示す断面図（図４における１３－１３線断面図）である。

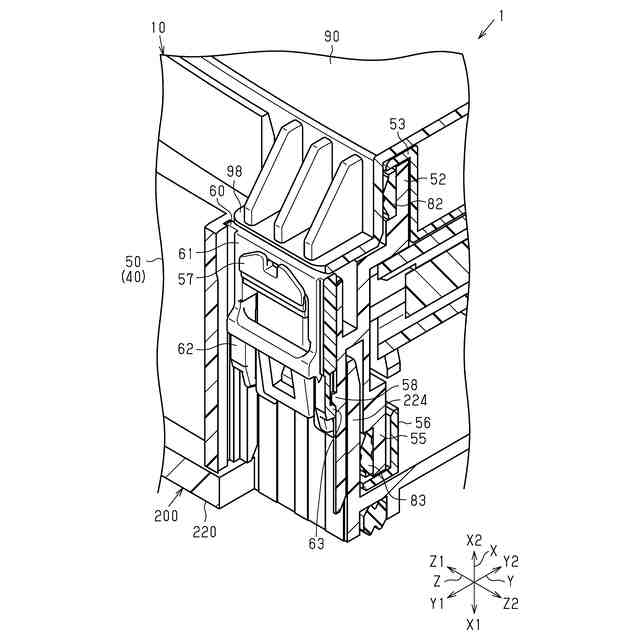

図１４は、一実施形態のコネクタアセンブリの一部を示す断面図（図４における１４－１４線断面図）である。
図１５は、一実施形態のコネクタアセンブリの製造方法を示す側面図である。
図１６は、一実施形態のコネクタアセンブリの製造方法を示す側面図である。
図１７は、一実施形態のコネクタアセンブリの製造方法を示す側面図である。
図１８は、一実施形態のコネクタアセンブリの製造方法を示す側面図である。
図１９は、一実施形態のコネクタアセンブリの製造方法を示す側面図である。
図２０は、変更例の第１コネクタの一部を示す分解斜視図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施形態を列挙して説明する。
［１］本開示のコネクタは、第１端子と、前記第１端子を保持する第１ハウジングと、前記第１ハウジングを第１方向に貫通するとともに、前記第１端子を露出する作業孔と、前記第１ハウジングに取り付けられるとともに、前記作業孔を閉塞可能であるサービスカバーと、を有し、前記サービスカバーは、前記第１ハウジングに取り付けられた状態において、前記作業孔を露出する第１位置と、前記作業孔を閉塞する第２位置とに移動可能に設けられており、前記第１ハウジングは、前記第１位置から前記第２位置までの前記サービスカバーの移動軌跡をガイドするガイド部を有し、前記サービスカバーは、前記ガイド部に対してスライド可能に設けられたスライダを有する。
【００１０】
この構成によれば、サービスカバーが、第１ハウジングに取り付けられた状態において、作業孔を露出する第１位置と、作業孔を閉塞する第２位置とに移動可能に第１ハウジングに取り付けられる。このため、コネクタに相手コネクタが接続される前の状態において、第１ハウジングに対して事前にサービスカバーを取り付けることができる。したがって、コネクタと相手コネクタとを接続する際に、第１ハウジングに対して事前に取り付けられたサービスカバーを利用して作業孔を閉塞することができる。この結果、作業孔を閉塞する際に、コネクタおよび相手コネクタとは別に用意しておいたサービスカバーをコネクタに取り付ける作業を省略できる。これにより、コネクタアセンブリの組立作業性を向上させることができる。特に、コネクタと相手コネクタとの接続作業を自動化する場合に有効である。具体的には、コネクタアセンブリの組み立て作業時に製造ラインに追加する部品を減らすことができるため、コネクタアセンブリの組み立て工程を自動化しやすくなる。
（【００１１】以降は省略されています）
