公開番号2025110459
公報種別公開特許公報(A)
公開日2025-07-29
出願番号2024004304
出願日2024-01-16
発明の名称コネクタおよびコネクタアセンブリ
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人
主分類H01R 13/52 20060101AFI20250722BHJP(基本的電気素子)
要約【課題】組立作業性を向上できるコネクタおよびコネクタアセンブリを提供する。
【解決手段】第1コネクタ10は、第1端子30と、第1端子30を保持する第1ハウジング40と、第1ハウジング40を第1方向X1に貫通するとともに、第1端子30を露出する作業孔51Xとを有する。第1コネクタ10は、第1ハウジング40に取り付けられるサービスカバー90を有する。サービスカバー90は、第1ハウジング40に取り付けられた状態において、作業孔51Xを露出する第1位置と、作業孔51Xを閉塞する第2位置とに移動可能に設けられている。第1ハウジング40は、支持軸61と、支持軸61を中心として円運動する際のサービスカバー90をガイドする第1ガイド部62とを有する。サービスカバー90は、支持軸61が挿入される軸受孔94を有する。サービスカバー90は、第1位置と第2位置との間において、上記円運動が可能に設けられている。
【選択図】図4
特許請求の範囲【請求項１】
第１端子と、
前記第１端子を保持する第１ハウジングと、
前記第１ハウジングを第１方向に貫通するとともに、前記第１端子を露出する作業孔と、
前記第１ハウジングに取り付けられるとともに、前記作業孔を閉塞可能であるサービスカバーと、を有し、
前記サービスカバーは、前記第１ハウジングに取り付けられた状態において、前記作業孔を露出する第１位置と、前記作業孔を閉塞する第２位置とに移動可能に設けられており、
前記第１ハウジングは、支持軸と、前記支持軸を中心として前記サービスカバーが円運動する際に前記サービスカバーをガイドする第１ガイド部と、を有し、
前記サービスカバーは、前記支持軸が挿入される軸受孔を有し、
前記サービスカバーは、前記第１位置と前記第２位置との間において、前記円運動が可能に設けられている、コネクタ。
続きを表示（約 1,400 文字）【請求項２】
前記サービスカバーは、前記第１ハウジングに取り付けられた状態において、前記第１位置と、前記第２位置と、前記第２位置よりも前記第１方向の反対方向である第１反対方向に向かった位置である第３位置とに移動可能に設けられており、
前記サービスカバーは、前記第１位置から前記第３位置まで前記円運動が可能に設けられており、
前記サービスカバーは、前記第３位置から前記第２位置まで前記第１方向に沿ってスライド可能に設けられている、請求項１に記載のコネクタ。
【請求項３】
前記第１ハウジングは、前記サービスカバーが前記第１方向に沿ってスライドする際に前記サービスカバーをガイドする第２ガイド部を更に有する、請求項２に記載のコネクタ。
【請求項４】
前記第１ハウジングは、前記軸受孔と係合可能である係合部を更に有し、
前記係合部は、前記サービスカバーが前記第２位置に配置された状態において、前記軸受孔に係合される、請求項１に記載のコネクタ。
【請求項５】
前記第１ハウジングは、前記第１位置に配置された前記サービスカバーを支持する支持部を更に有する、請求項１に記載のコネクタ。
【請求項６】
前記第１ハウジングは、前記第１ハウジングの外周面から外方に突出するとともに、前記作業孔に連通する筒部を有し、
前記コネクタは、前記筒部の外周面に装着されたシール部材を有し、
前記サービスカバーは、前記作業孔を閉塞する本体部と、前記本体部から前記第１方向に向かって突出する嵌合筒部と、を有し、
前記嵌合筒部は、前記サービスカバーが前記第２位置に配置された状態において、前記筒部の外側に嵌合されるように設けられており、
前記シール部材は、前記筒部の外周面と前記嵌合筒部の内周面との間をシールする、請求項１に記載のコネクタ。
【請求項７】
前記筒部の内部には、筒状のシールホルダが取り付けられており、
前記シールホルダは、前記筒部のうち前記第１方向の反対方向である第１反対方向の端面を被覆するとともに、前記筒部の外周面よりも外方に突出する突出部を有し、
前記シール部材は、前記第１方向において、前記第１ハウジングの外周面と前記突出部との間に設けられており、
前記突出部は、前記シール部材と係合可能である、請求項６に記載のコネクタ。
【請求項８】
前記サービスカバーは、前記本体部から前記第１方向に向かって突出する枠体と、前記枠体の先端部から前記第１方向と直交する方向に向かって突出する突出片とを有し、
前記軸受孔は、前記枠体に設けられており、
前記突出片は、前記サービスカバーが前記円運動する際に前記第１ガイド部にガイドされる、請求項６に記載のコネクタ。
【請求項９】
請求項１から請求項８のいずれか１項に記載のコネクタである第１コネクタと、
前記第１コネクタに接続される第２コネクタと、を有し、
前記第２コネクタは、
前記第１端子に接続される第２端子と、
前記第２端子を保持するとともに、前記第１ハウジングに嵌合される第２ハウジングと、を有する、コネクタアセンブリ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、コネクタおよびコネクタアセンブリに関するものである。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
従来、車両には、電線の端部に取り付けられる第１コネクタと、電気機器のケースに装着されるとともに第１コネクタと電気的に接続される第２コネクタと、サービスカバーとを備えるコネクタアセンブリが搭載される（例えば、特許文献１参照）。第１コネクタは、電線の端末に接続された第１端子と、第１端子を保持する第１ハウジングとを有する。第２コネクタは、第２端子と、第２端子を保持する第２ハウジングとを有する。サービスカバーは、第１ハウジングが有する作業孔を閉塞するように第１ハウジングに取り付けられる。
【０００３】
第１コネクタと第２コネクタとを接続する際には、まず、第１ハウジングを第２ハウジングに嵌合させるとともに、第１端子に設けられた第１ボルト孔と第２端子に設けられた第２ボルト孔とを重ね合わせる。続いて、第１ハウジングの作業孔を通じてボルトを第１ハウジングの内部に挿入し、そのボルトを第１ボルト孔および第２ボルト孔に貫通させる。次いで、ボルトをナットにねじ込むことにより、第１端子と第２端子とをボルト締結によって互いに電気的に接続する。その後、第１ハウジングの作業孔を閉塞するように第１ハウジングに対してサービスカバーを取り付ける。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－１３０３００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、上記コネクタアセンブリにおいては、組立作業性の向上が望まれている。
本開示の目的は、組立作業性を向上できるコネクタおよびコネクタアセンブリを提供することにある。
【課題を解決するための手段】
【０００６】
本開示のコネクタは、第１端子と、前記第１端子を保持する第１ハウジングと、前記第１ハウジングを第１方向に貫通するとともに、前記第１端子を露出する作業孔と、前記第１ハウジングに取り付けられるとともに、前記作業孔を閉塞可能であるサービスカバーと、を有し、前記サービスカバーは、前記第１ハウジングに取り付けられた状態において、前記作業孔を露出する第１位置と、前記作業孔を閉塞する第２位置とに移動可能に設けられており、前記第１ハウジングは、支持軸と、前記支持軸を中心として前記サービスカバーが円運動する際に前記サービスカバーをガイドする第１ガイド部と、を有し、前記サービスカバーは、前記支持軸が挿入される軸受孔を有し、前記サービスカバーは、前記第１位置と前記第２位置との間において、前記円運動が可能に設けられている。
【発明の効果】
【０００７】
本開示のコネクタおよびコネクタアセンブリによれば、組立作業性を向上できるという効果を奏する。
【図面の簡単な説明】
【０００８】
図１は、一実施形態のコネクタアセンブリを示す斜視図である。
図２は、一実施形態のコネクタアセンブリを示す分解斜視図である。

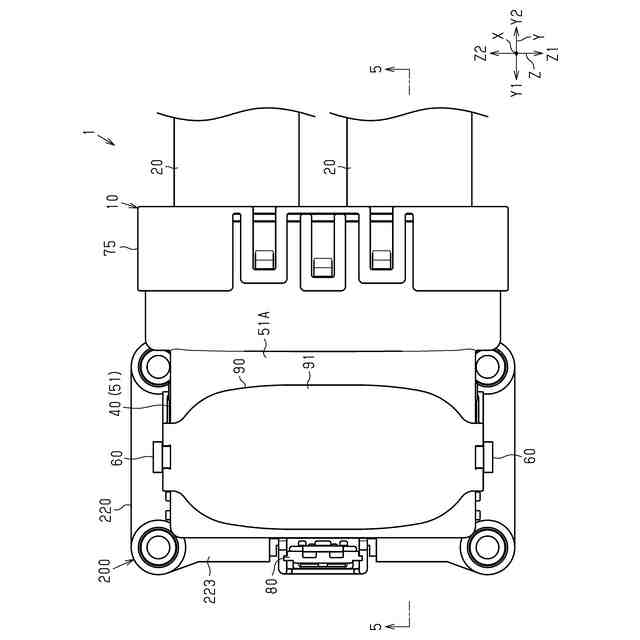

図３は、一実施形態のコネクタアセンブリを示す平面図である。

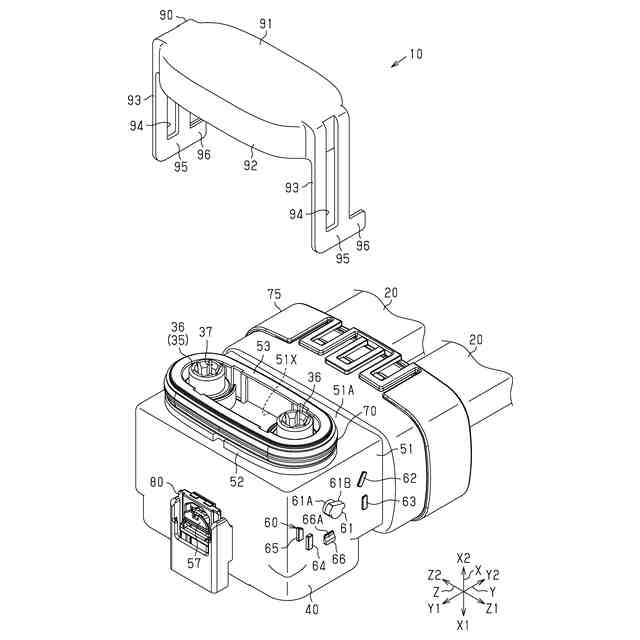

図４は、一実施形態の第１コネクタを示す分解斜視図である。

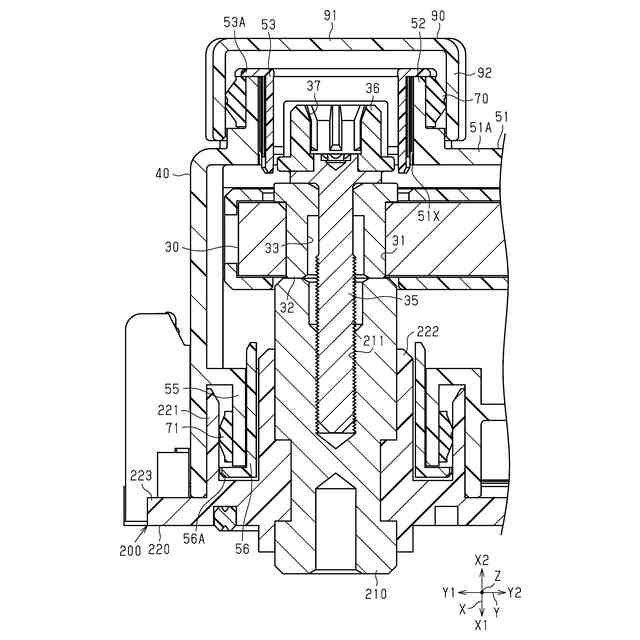

図５は、一実施形態のコネクタアセンブリの一部を示す断面図（図３における５－５線断面図）である。

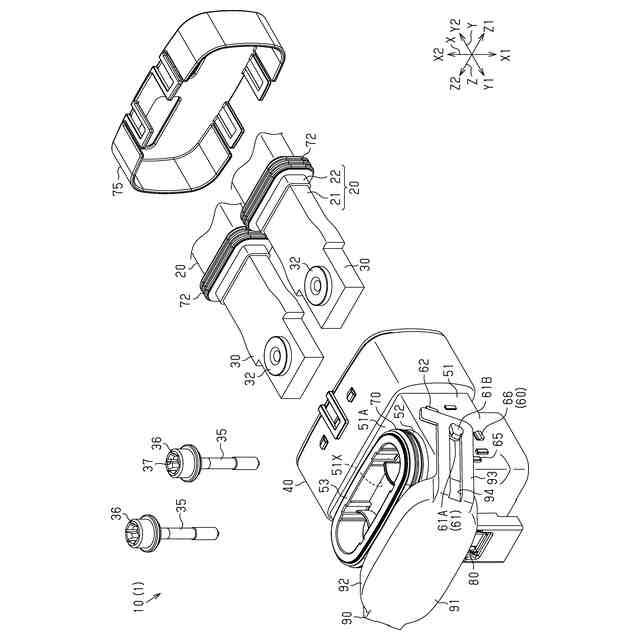

図６は、一実施形態の第１コネクタを示す分解斜視図である。

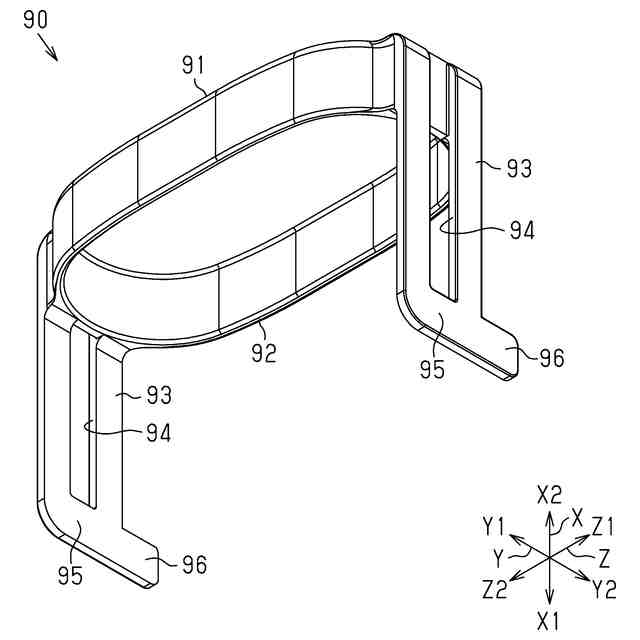

図７は、一実施形態のサービスカバーを示す斜視図である。
図８は、一実施形態のコネクタアセンブリの一部を示す側面図である。

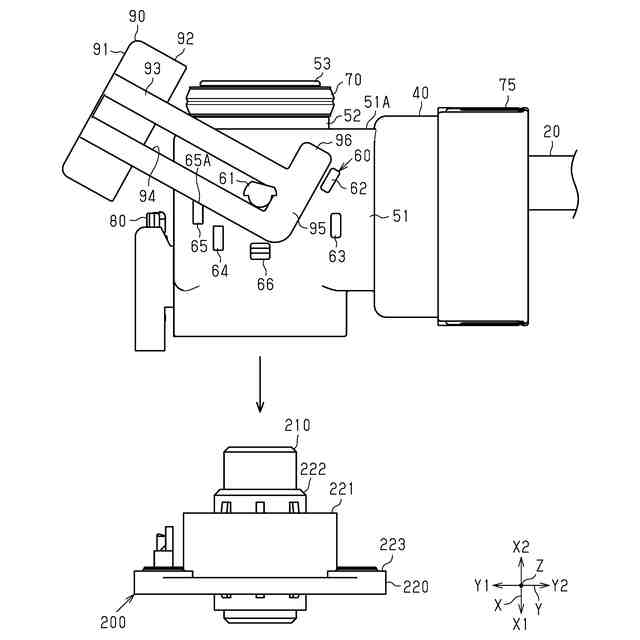

図９は、一実施形態のコネクタアセンブリの製造方法を示す側面図である。
図１０は、一実施形態のコネクタアセンブリの製造方法を示す側面図である。
図１１は、一実施形態のコネクタアセンブリの製造方法を示す側面図である。
図１２は、一実施形態のコネクタアセンブリの製造方法を示す側面図である。
図１３は、一実施形態のコネクタアセンブリの製造方法を示す側面図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施形態を列挙して説明する。
［１］本開示のコネクタは、第１端子と、前記第１端子を保持する第１ハウジングと、前記第１ハウジングを第１方向に貫通するとともに、前記第１端子を露出する作業孔と、前記第１ハウジングに取り付けられるとともに、前記作業孔を閉塞可能であるサービスカバーと、を有し、前記サービスカバーは、前記第１ハウジングに取り付けられた状態において、前記作業孔を露出する第１位置と、前記作業孔を閉塞する第２位置とに移動可能に設けられており、前記第１ハウジングは、支持軸と、前記支持軸を中心として前記サービスカバーが円運動する際に前記サービスカバーをガイドする第１ガイド部と、を有し、前記サービスカバーは、前記支持軸が挿入される軸受孔を有し、前記サービスカバーは、前記第１位置と前記第２位置との間において、前記円運動が可能に設けられている。
【００１０】
この構成によれば、サービスカバーが、第１ハウジングに取り付けられた状態において、作業孔を露出する第１位置と、作業孔を閉塞する第２位置とに移動可能に第１ハウジングに取り付けられる。このため、コネクタに相手コネクタが接続される前の状態において、第１ハウジングに対して事前にサービスカバーを取り付けることができる。したがって、コネクタと相手コネクタとを接続する際に、第１ハウジングに対して事前に取り付けられたサービスカバーを利用して作業孔を閉塞することができる。この結果、作業孔を閉塞する際に、コネクタおよび相手コネクタとは別に用意しておいたサービスカバーをコネクタに取り付ける作業を省略できる。これにより、コネクタアセンブリの組立作業性を向上させることができる。特に、コネクタと相手コネクタとの接続作業を自動化する場合に有効である。具体的には、コネクタアセンブリの組み立て作業時に製造ラインに追加する部品を減らすことができるため、コネクタアセンブリの組み立て工程を自動化しやすくなる。
（【００１１】以降は省略されています）
