公開番号2025120559
公報種別公開特許公報(A)
公開日2025-08-18
出願番号2024015420
出願日2024-02-05
発明の名称印刷装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41J 11/06 20060101AFI20250808BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】記録媒体と第1ガイド部材との間に隙間が発生することにより、第1ガイド部材から記録媒体に熱が伝わりにくい。
【解決手段】印刷装置は、媒体の搬送経路に位置し、媒体に印刷を行う印刷部と、搬送経路を挟んで印刷部と対向可能に設けられ、媒体を支持するプラテンと、搬送経路に沿ってプラテンと隣り合う位置に設けられ、媒体を支持する第1媒体支持部と、搬送経路に沿って第1媒体支持部と隣り合う位置に設けられ、媒体を支持する第2媒体支持部と、第1媒体支持部の搬送経路とは反対側に位置する裏面に設けられ、第1媒体支持部を介して媒体を加熱する加熱部と、を備え、第2媒体支持部に対して第1媒体支持部が、搬送経路側に突出している。
【選択図】図2
特許請求の範囲【請求項１】
媒体の搬送経路に位置し、前記媒体に印刷を行う印刷部と、
前記搬送経路を挟んで前記印刷部と対向可能に設けられ、前記媒体を支持するプラテンと、
前記搬送経路に沿って前記プラテンと隣り合う位置に設けられ、前記媒体を支持する第１媒体支持部と、
前記搬送経路に沿って前記第１媒体支持部と隣り合う位置に設けられ、前記媒体を支持する第２媒体支持部と、
前記第１媒体支持部の前記搬送経路とは反対側に位置する裏面に設けられ、前記第１媒体支持部を介して前記媒体を加熱する加熱部と、を備え、
前記第２媒体支持部に対して前記第１媒体支持部が、前記搬送経路側に突出している、
印刷装置。
続きを表示（約 600 文字）【請求項２】
前記第１媒体支持部の熱伝導率が、前記第２媒体支持部の熱伝導率よりも高い、
請求項１に記載の印刷装置。
【請求項３】
前記第１媒体支持部は、アルミニウム材で構成され、
前記第２媒体支持部は、ステンレス材で構成される、
請求項２に記載の印刷装置。
【請求項４】
前記第１媒体支持部は、前記搬送経路で前記プラテンの上流に位置する、
請求項１に記載の印刷装置。
【請求項５】
前記第２媒体支持部は、前記搬送経路で前記第１媒体支持部の上流に位置する、
請求項４に記載の印刷装置。
【請求項６】
ロール状に巻かれた前記媒体を繰り出す繰り出し部を備え、
前記搬送経路で上流から下流に向かって、前記繰り出し部、前記第２媒体支持部、前記第１媒体支持部、及び前記プラテン、の順に位置する、
請求項１に記載の印刷装置。
【請求項７】
前記第１媒体支持部及び前記第２媒体支持部は、それぞれ板金で構成され、
前記第１媒体支持部は、前記第２媒体支持部と隣り合う部分に、前記第２媒体支持部に向かって突出する爪部が形成され、
前記第２媒体支持部は、前記第１媒体支持部と隣り合う部分に、前記爪部が係合する係合孔が形成されている、
請求項１に記載の印刷装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、印刷装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
特許文献１は、プラテンと、第１ガイド部材と、第２ガイド部材と、を備えるインクジェットプリンターを開示する。インクジェットプリンターは、印刷装置の一例である。特許文献１に記載されたインクジェットプリンターでは、ロール状に巻かれた記録媒体が、第２ガイド部材及び第１ガイド部材を経由してプラテンに導かれる。プラテンには、記録媒体を加熱するヒーターが設けられている。ヒーターからの熱は、プラテンから第１部材ガイド部材を介して記録媒体に伝達される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－９８０７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１によれば、第２ガイド部材は、第１ガイド部材の上面を搬送される記録媒体の搬送経路よりも上方に突出する突出部を有する。この突出部により、記録媒体と第１ガイド部材との間に隙間が発生しやすい。記録媒体と第１ガイド部材との間に隙間が発生することにより、第１ガイド部材から記録媒体に熱が伝わりにくい。
【課題を解決するための手段】
【０００５】
印刷装置は、媒体の搬送経路に位置し、前記媒体に印刷を行う印刷部と、前記搬送経路を挟んで前記印刷部と対向可能に設けられ、前記媒体を支持するプラテンと、前記搬送経路に沿って前記プラテンと隣り合う位置に設けられ、前記媒体を支持する第１媒体支持部と、前記搬送経路に沿って前記第１媒体支持部と隣り合う位置に設けられ、前記媒体を支持する第２媒体支持部と、前記第１媒体支持部の前記搬送経路とは反対側に位置する裏面に設けられ、前記第１媒体支持部を介して前記媒体を加熱する加熱部と、を備え、前記第２媒体支持部に対して前記第１媒体支持部が、前記搬送経路側に突出している。
【図面の簡単な説明】
【０００６】

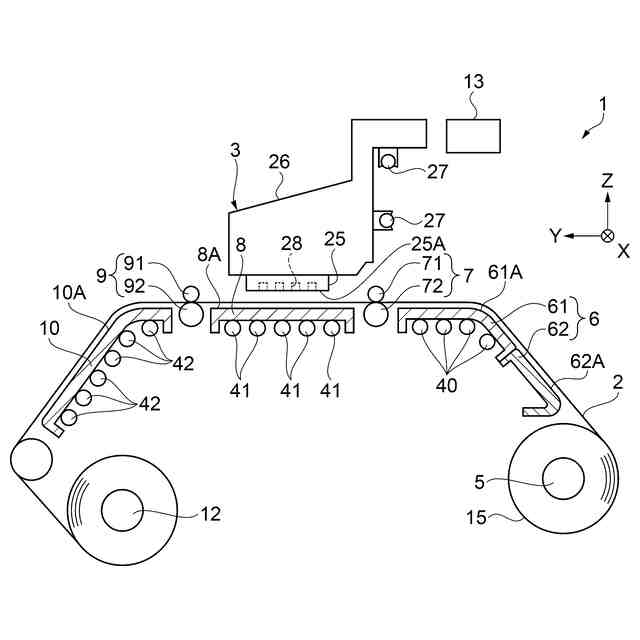

印刷装置の概略構成を示す断面図。

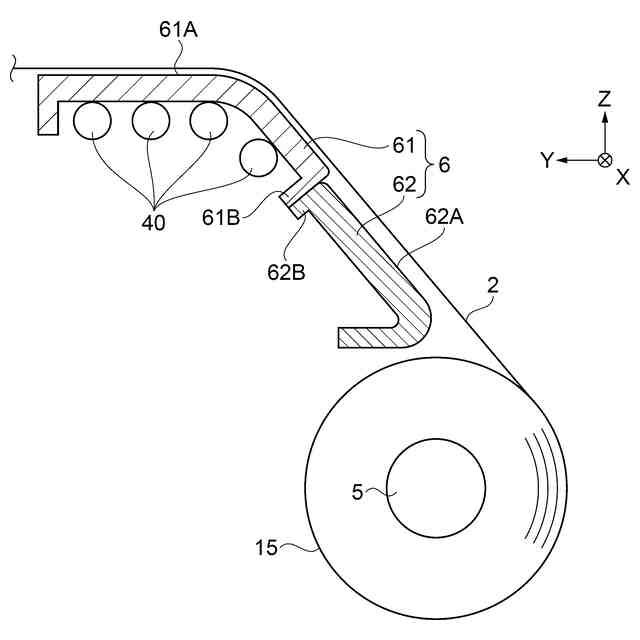

印刷装置の一部構成を示す拡大断面図。

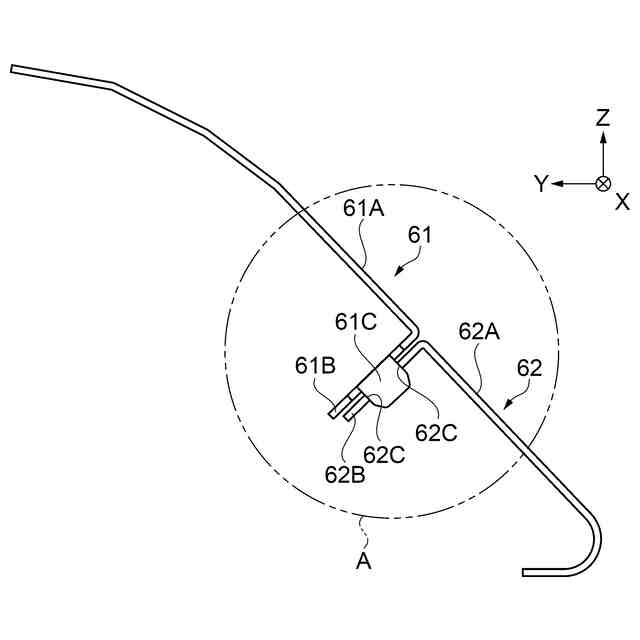

印刷装置の一部構成を示す断面図。

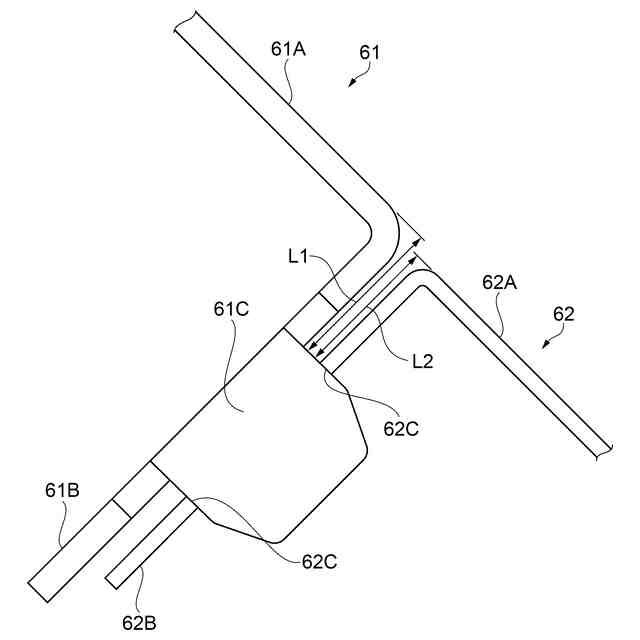

図３中のＡ部の拡大断面図。

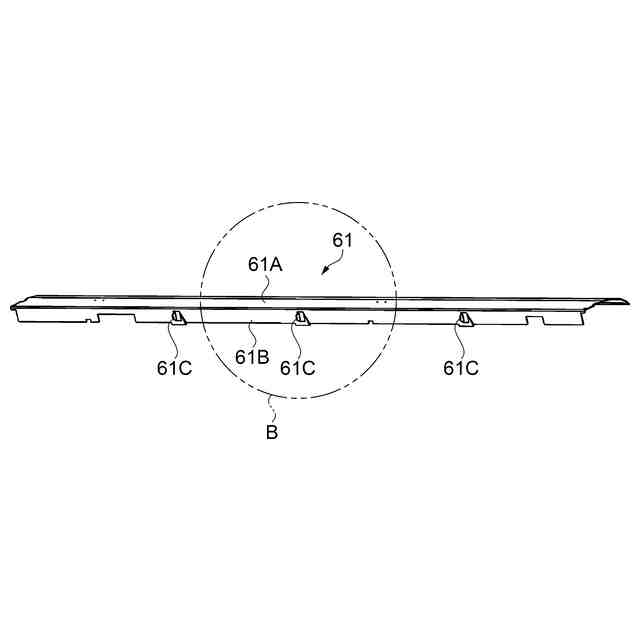

印刷装置の一部構成を示す斜視図。

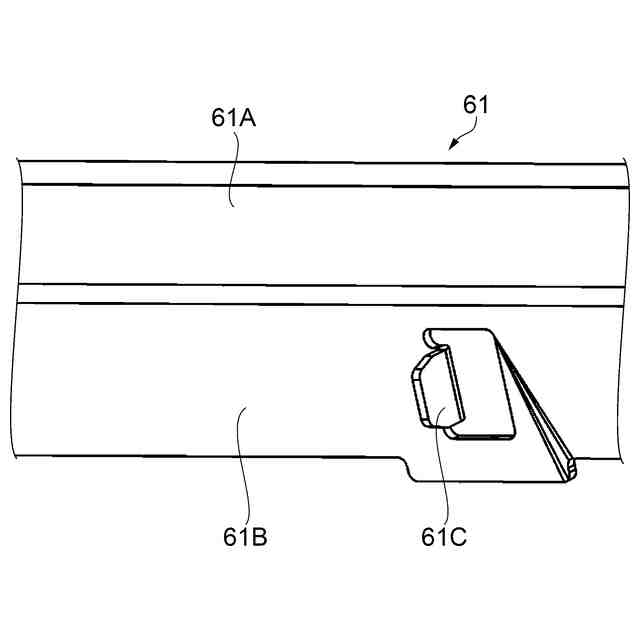

図５中のＢ部の拡大斜視図。

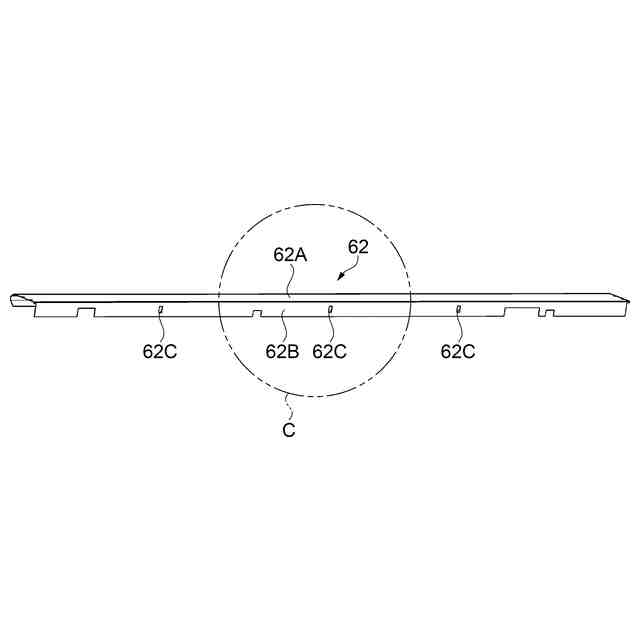

印刷装置の一部構成を示す斜視図。

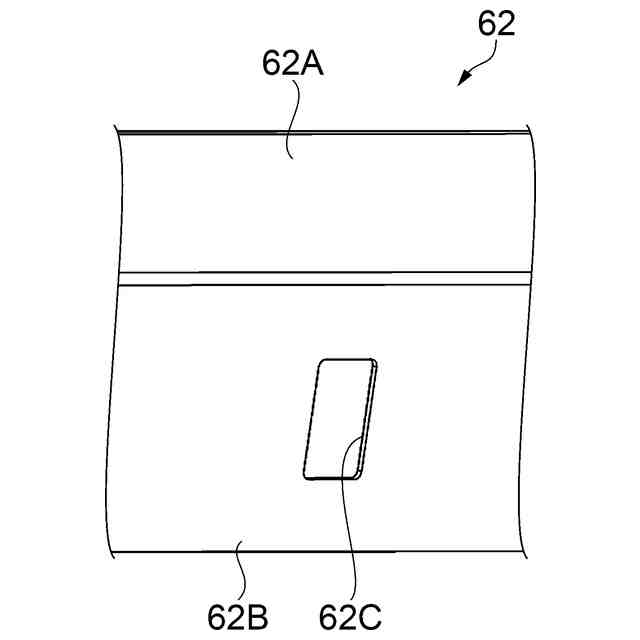

図７中のＣ部の拡大斜視図。

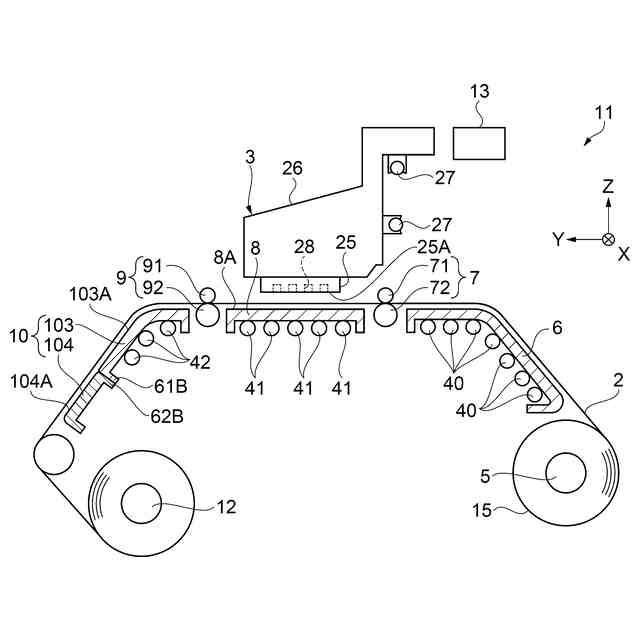

実施形態２における印刷装置の概略構成を示す断面図。
実施形態３における印刷装置の概略構成を示す断面図。
【発明を実施するための形態】
【０００７】
以下、本実施形態１について、図面を参照して説明する。図１に示すように、印刷装置１は、印刷部３と、制御ユニット１３と、を備える。印刷部３は、媒体２にインクを付着させることによって印刷を行う。制御ユニット１３は、印刷装置１を制御するコントローラーである。印刷装置１は、搬送される用紙等の媒体２に対して、液体の一例であるインクを吐出することにより、媒体２に文字や写真等の画像を印刷するインクジェット式のプリンターである。印刷部３は、媒体２の幅方向に往復移動しながら印刷を行うシリアルタイプである。印刷部３は、媒体２の幅方向に亘って設けられるラインタイプとして構成されてもよい。
【０００８】
図１には、Ｘ軸、Ｙ軸、及びＺ軸が付されている。Ｘ軸、Ｙ軸、及びＺ軸は、相互に直交する座標軸である。これ以降に示す図についても必要に応じてＸ軸、Ｙ軸、及びＺ軸が付される。この場合、各図におけるＸ軸、Ｙ軸、及びＺ軸は、図１におけるＸ軸、Ｙ軸、及びＺ軸に対応する。図１は、Ｘ軸とＹ軸とによって規定されるＸＹ平面に印刷装置１を配置した状態を示す。本実施形態では、ＸＹ平面を水平な平面に一致させた状態で印刷装置１をＸＹ平面に配置したときの状態が、印刷装置１の使用状態である。水平面に一致させたＸＹ平面に印刷装置１を配置したときの印刷装置１の姿勢を、印刷装置１の使用姿勢と呼ぶ。
【０００９】
以下において、印刷装置１の構成部品やユニットを示す図や説明にＸ軸、Ｙ軸、及びＺ軸が表記されている場合には、その構成部品やユニットを印刷装置１に組み込んだ状態でのＸ軸、Ｙ軸、及びＺ軸を意味する。また、印刷装置１の使用姿勢における各構成部品やユニットの姿勢を、それらの構成部品やユニットの使用姿勢と呼ぶ。そして、以下において、印刷装置１や、その構成部品、ユニット等の説明では、特にことわりがないときには、それぞれの使用姿勢での説明とする。
【００１０】
なお、印刷装置１が実際に使用される場面では、水平面は、実質的に水平な面であればよい。実質的な水平には、例えば、印刷装置１が使用されるときに載置される面について許容される傾斜範囲内で傾斜が含まれる。このようなことから、実質的な水平面は、例えば、高精度に形成された定盤などの面に限定されない。実質的な水平面には、例えば、印刷装置１が使用されるときに載置される机や、台、棚、床などの種々の面が含まれる。また、鉛直方向は、厳密に重力方向に沿った方向に限定されず、実質的な水平面に対する垂直方向も含まれる。このため、実質的な水平面が、例えば、机や、台、棚、床などの面であるときには、鉛直方向は、これらの面に対する垂直方向を指す。
（【００１１】以降は省略されています）
